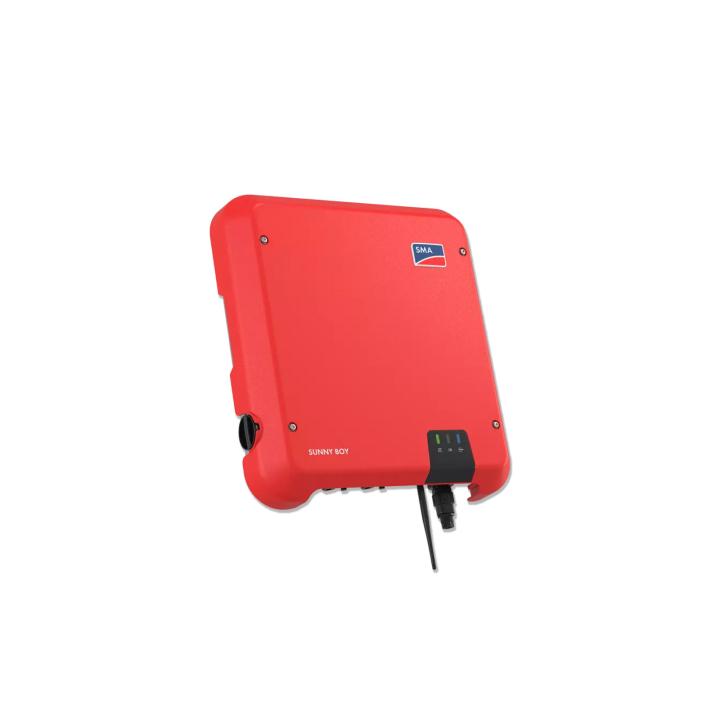

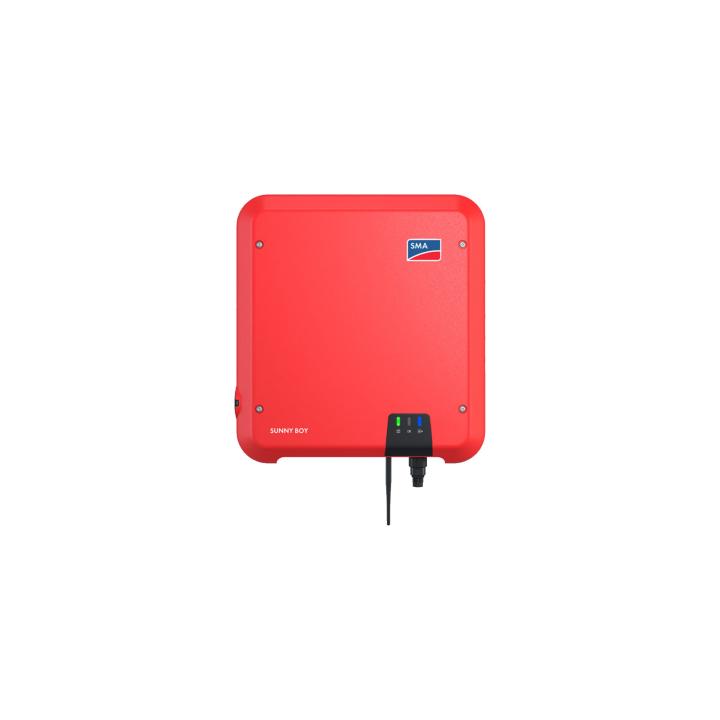

SMA Sunny Boy Mono 4 kW netomvormer – SB4.0-1AV-41

SMA Sunny Boy SB4.0-1AV-41 netgekoppelde omvormer – Maximale opbrengst, schaduwcompensatie en uitbreidbaarheid voor woningen

De SMA Sunny Boy SB4.0-1AV-41 is een eenfasige netgekoppelde omvormer van 4.000 W uit de AV-41-generatie van SMA – de opvolger van de Sunny Boy 3000–5000TL die wereldwijd met succes wordt gebruikt. Hij betekent een aanzienlijke kwaliteitssprong ten opzichte van de vorige generatie: twee onafhankelijke MPPT's in plaats van één, de standaard geïntegreerde gepatenteerde SMA ShadeFix-technologie voor optimalisatie bij schaduw, native compatibiliteit met de TS4-R-optimizers en een schaalbare architectuur waarmee op elk moment SMA-oplossingen voor energiebeheer en -opslag kunnen worden toegevoegd. Met een nominaal vermogen van 4.000 W blijft hij onder de Synergrid-limiet van 5.000 VA eenfasig in België en is hij perfect geschikt voor residentiële installaties met 10 tot 12 zonnepanelen.

2 onafhankelijke MPPT-trackers: maximale flexibiliteit voor complexe daken

De SB4.0-1AV-41 is uitgerust met 2 onafhankelijke MPPT-trackers, die elk tot 2 strings en een maximale stroom van 15 A per ingang ondersteunen. Het MPPT-bereik van de SB4.0 loopt van 140 tot 500 Vdc, met een maximale ingangsspanning van 600 Vdc en een nominale spanning van 365 Vdc. De minimale startspanning is 125 Vdc (minimale spanning 100 Vdc). Het maximaal toegestane DC-vermogen is 7.500 W, wat neerkomt op een overcapaciteitsratio van 187% — een van de hoogste op de markt voor een residentiële omvormer — waardoor een PV-veld kan worden aangesloten dat aanzienlijk groter is dan het nominale vermogen van de omvormer om de jaarlijkse productie te maximaliseren. Met de 2 onafhankelijke MPPT's kunnen twee verschillende dakoriëntaties of hellingen (oost/west, gemengde hellingen) afzonderlijk worden geoptimaliseerd, zonder dat de onderprestatie van de ene string de andere beïnvloedt.

SMA ShadeFix: de gepatenteerde schaduwbeheersingssoftware die standaard is geïntegreerd

SMA ShadeFix is een gepatenteerde software die door SMA is ontwikkeld en standaard is geïntegreerd in de Sunny Boy SB4.0-1AV-41. Het vormt een belangrijke evolutie ten opzichte van het OptiTrac-algoritme van de Sunny Boy 1.5: waar OptiTrac Global Peak periodiek de vermogen-spanningscurve doorliep om het globale maximum te vinden, gaat ShadeFix een stap verder door continu de schaduwprofiel van elke string te analyseren om dynamisch de optimale optimalisatiestrategie te bepalen. Concreet houdt ShadeFix elke string op het punt van het globale maximale vermogen, ook wanneer de schaduw meerdere lokale maxima op de IV-curve creëert. Deze optimalisatie is transparant voor de gebruiker en gaat gepaard met een productieverlies van minder dan 0,2 % als gevolg van het algoritme zelf. Voor residentiële daken met complexere of permanente schaduw (centrale schoorsteen, nabijgelegen boom, overlappende panelen) maakt de geïntegreerde TS4-R-communicatie het mogelijk om selectief SMA-optimizers toe te voegen aan de meest getroffen panelen, zonder de omvormer te vervangen.

Dynamische beperking van het actief vermogen: elke geproduceerde watt benutten

De functie voor dynamische beperking van het actief vermogen van de SB4.0-1AV-41 is een geavanceerde functionaliteit waarmee het in het net geïnjecteerde vermogen in realtime kan worden aangepast aan het momentane verbruik van het huishouden. Wanneer een huishoudelijk apparaat wordt ingeschakeld (wasmachine, vaatwasser, boiler), wordt het zonne-vermogen automatisch naar dit gebruik geleid in plaats van in het net te worden geïnjecteerd. Deze functie vermindert het gebruik van het net en verbetert het eigenverbruik zonder dat er een opslagbatterij nodig is. Ze is bijzonder efficiënt in combinatie met de SMA Energy Meter (apart verkrijgbaar), die de energiestromen van het huishouden in realtime meet.

TS4-R-communicatie: selectieve optimalisatie van panelen in de schaduw

De SB4.0-1AV-41 is standaard uitgerust met TS4-R-communicatie (Technology for SMA Rapid Shutdown and Power Optimisation), waardoor SMA TS4-R-O-optimalisatoren rechtstreeks op de panelen kunnen worden aangesloten die het meest door schaduw worden getroffen. In tegenstelling tot totale optimalisatiesystemen die een optimizer op elk paneel vereisen, maakt de selectieve ShadeFix + TS4-R-aanpak het mogelijk om optimizers alleen op de daadwerkelijk problematische panelen te plaatsen, waardoor de installatiekosten worden verlaagd en tegelijkertijd de productiewinst op de overschaduwde panelen wordt gemaximaliseerd. Deze gecombineerde opstelling is de meest rendabele oplossing voor gedeeltelijk overschaduwde residentiële daken.

Zonder transformator: licht, efficiënt, betrouwbaar

De SB4.0-1AV-41 is een omvormer zonder galvanische transformator. Deze architectuur draagt bij aan het maximale rendement van 97,0 % en het Europese rendement van 96,5 %, evenals aan de compactheid van de omvormer (435 × 470 × 176 mm) en het beperkte gewicht van 17 kg — waardoor installatie door één persoon mogelijk is. Omdat er geen galvanische scheiding is, beschikt de SB4.0-1AV-41 over een foutstroombewaking die gevoelig is voor alle stromen (AC en DC), een beveiliging tegen omgekeerde DC-polariteit en weerstand tegen AC-kortsluitingen, in overeenstemming met de veiligheidseisen voor transformatorloze omvormers (beschermingsklasse I, overspanningscategorie III volgens IEC 60664-1).

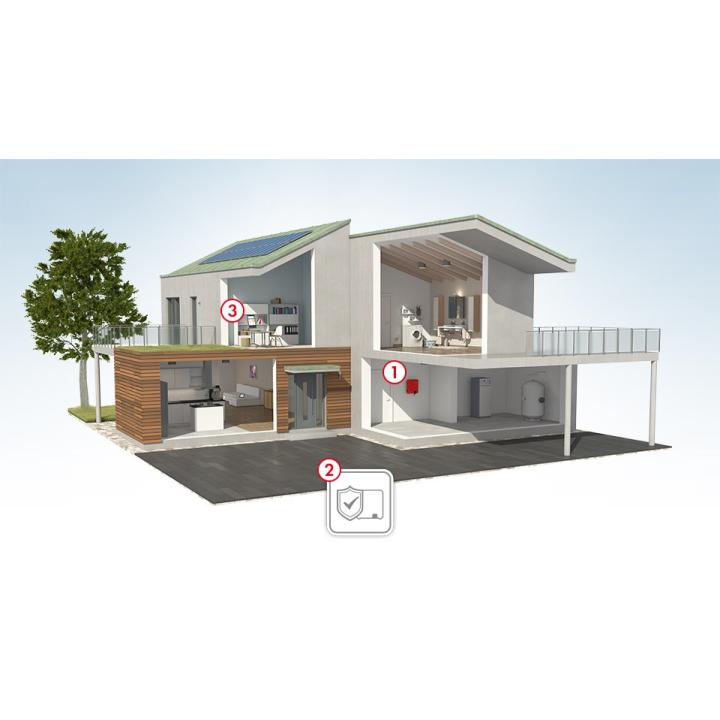

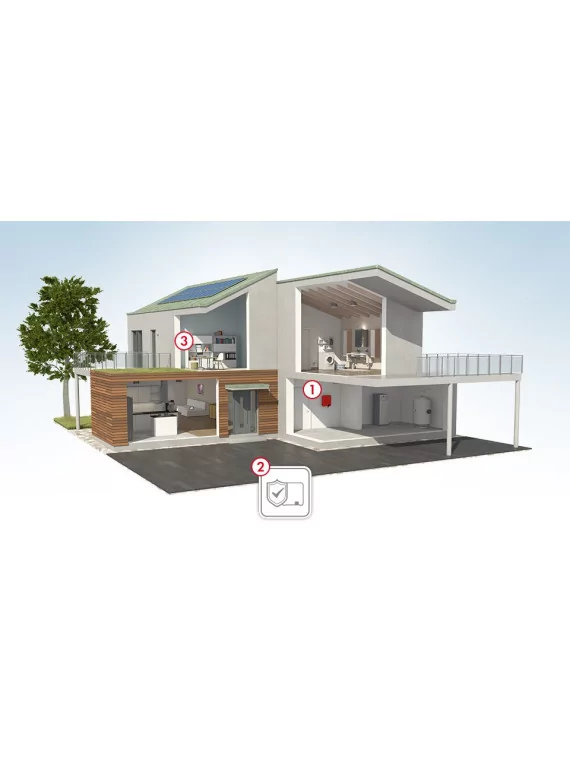

Schaalbare architectuur: energieopslag en -beheer op elk moment

Een van de strategische troeven van de Sunny Boy SB4.0-1AV-41 is de native compatibiliteit met het SMA-ecosysteem. Een installatie met de SB4.0-1AV-41 kan op elk moment worden uitgebreid met:

• Een SMA Energy Meter voor het meten van de energiestroom en het optimaliseren van het eigenverbruik in realtime.
• Een SMA-opslagsysteem (Sunny Boy Storage of Sunny Tripower Storage) om een batterij aan de installatie toe te voegen zonder de bestaande netomvormer te vervangen.
• Een SMA Data Manager of Webconnect-module voor bewaking op afstand via het SMA SunnyPortal-portaal.
• TS4-R-optimizers om selectief de panelen met de meeste schaduw te behandelen.

Deze schaalbaarheid is bijzonder waardevol in een context waarin de energiebehoeften van een huishouden kunnen veranderen (opladen van elektrische voertuigen, warmtepomp, uitbreiding), waardoor de initiële investering wordt beschermd en het systeem geleidelijk kan worden aangepast.

SUNCLIX DC-aansluiting: snelle en veilige installatie

De SB4.0-1AV-41 maakt gebruik van het eigen DC-aansluitsysteem SUNCLIX van SMA en Phoenix Contact voor de twee MPPT-ingangen. Met deze snelkoppeling kunnen de DC-kabels binnen enkele seconden zonder gereedschap worden aangesloten, met een mechanische vergrendeling die een veilige en waterdichte verbinding garandeert. De AC-aansluiting gebeurt via een standaard AC-stekker. De wandmontage gebeurt dankzij de toegankelijke externe aansluitingen, wat de installatie en latere onderhoudswerkzaamheden vergemakkelijkt.

Natuurlijke convectie: onderhoudsvrij, 25 dB(A)

De SB4.0-1AV-41 wordt uitsluitend gekoeld door natuurlijke convectie — zonder ventilator. Het typische geluidsniveau is 25 dB(A), vrijwel onhoorbaar, zelfs bij installatie in de buurt van woonruimtes. Door de afwezigheid van bewegende onderdelen zijn storingen als gevolg van slijtage aan ventilatoren uitgesloten en is er geen onderhoud nodig aan het thermische gedeelte. De klimaatclassificatie 4K4H (volgens IEC 60721-3-4) garandeert weerstand tegen zware buitenomstandigheden, en de maximaal toegestane relatieve luchtvochtigheid is 100% — de omvormer kan functioneren in vochtige omgevingen.

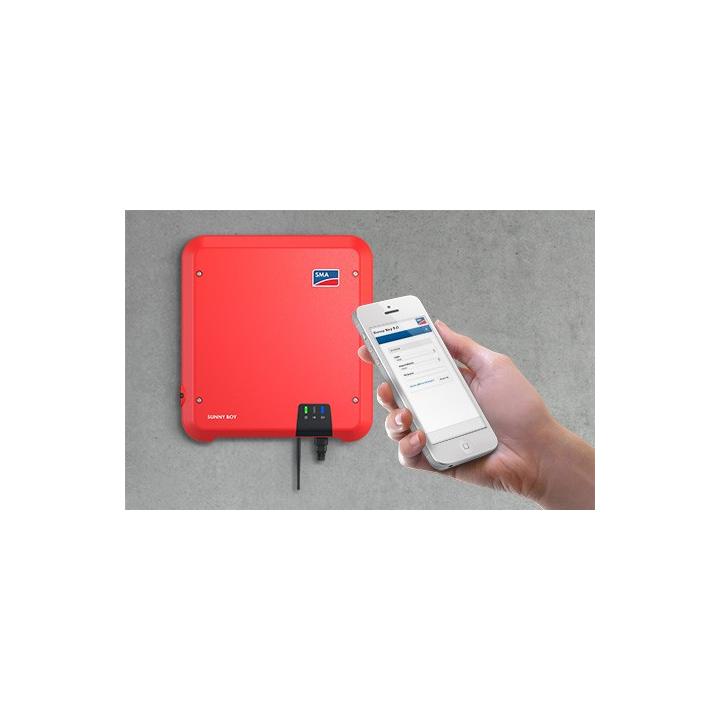

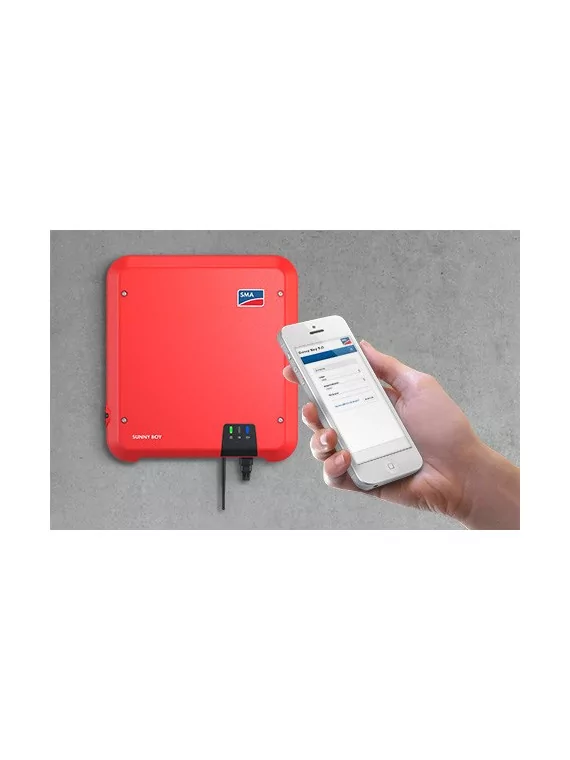

Monitoring op afstand: SMA SunnyPortal

De SB4.0-1AV-41 is compatibel met het SMA SunnyPortal -monitoringportaal door toevoeging van een optionele communicatiemodule — de Webconnect-module (Wi-Fi) of de SMA Data Manager, afhankelijk van de gewenste configuratie. De monitoring omvat realtime productiebewaking, historische productiecurves, rendementsrapporten en waarschuwingen bij afwijkingen. Uitgebreide handleidingen voor het inrichten van wifi en het opnieuw verbinden na het vervangen van de modem zijn beschikbaar in de Wattuneed-blogartikelen over SMA-omvormers. De communicatie tussen de omvormer en de bewakingsmodules verloopt via de geïntegreerde data-interface.

Eigenverbruik 's nachts en ingebouwde beveiligingen

Buiten de productie-uren verbruikt de SB4.0-1AV-41 5,0 W in de nachtstand. Alle beveiligingen die vereist zijn voor een transformatorloze netomvormer zijn geïntegreerd: DC-ontkoppelingsinrichting, aardfoutbewaking, netbewaking (anti-eilandvorming), DC-ompolingsbeveiliging, AC-kortsluitbestendigheid en een foutstroombewakingseenheid die gevoelig is voor alle stromen. Het bedrijfstemperatuurbereik loopt van -25 °C tot +60 °C en het aanvaardbare nominale AC-spanningsbereik is 180 tot 280 Vac.
