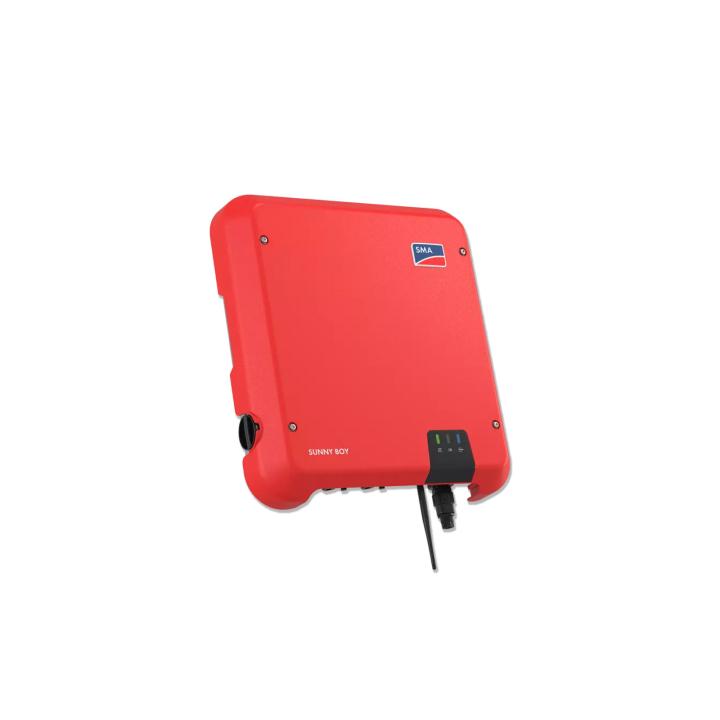

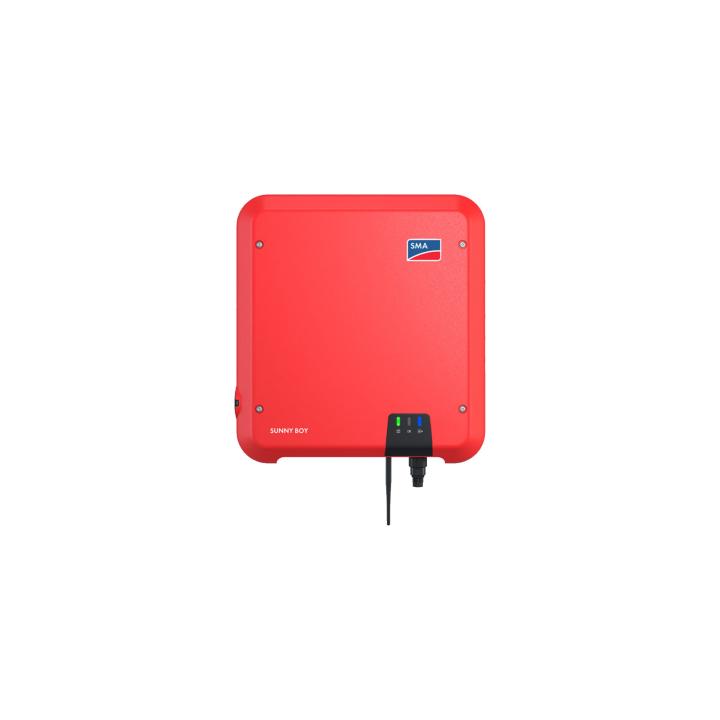

Inversor de red SMA Sunny Boy Mono 4 kW – SB4.0-1AV-41

Inversor de red SMA Sunny Boy SB4.0-1AV-41: máxima producción, protección contra el sombreado y escalabilidad para hogares

El SMA Sunny Boy SB4.0-1AV-41 es un inversor de red monofásico de 4000 W perteneciente a la generación AV-41 de SMA, sucesor del Sunny Boy 3000–5000TL, utilizado con éxito en todo el mundo. Supone un salto cualitativo significativo con respecto a la generación anterior: dos MPPT independientes en lugar de uno, la tecnología patentada SMA ShadeFix integrada de serie para la optimización en caso de sombreado, compatibilidad nativa con los optimizadores TS4-R y una arquitectura escalable que permite añadir en cualquier momento soluciones de gestión de energía y almacenamiento de SMA. Con 4000 W de potencia nominal, se mantiene por debajo del límite Synergrid de 5000 VA monofásico en Bélgica y es ideal para instalaciones residenciales de 10 a 12 paneles solares.

2 MPPT independientes: máxima flexibilidad para tejados complejos

El SB4.0-1AV-41 integra 2 seguidores MPPT independientes, cada uno de los cuales admite hasta 2 strings y una corriente máxima de 15 A por entrada. El rango MPPT del SB4.0 se extiende de 140 a 500 Vcc, con una tensión de entrada máxima de 600 Vcc y una tensión nominal asignada de 365 Vcc. La tensión mínima de arranque es de 125 Vcc (tensión mínima 100 Vcc). La potencia de CC máxima admitida es de 7500 W, lo que supone un ratio de sobrecapacidad del 187 % —uno de los más altos del mercado para un inversor residencial—, lo que permite conectar un campo fotovoltaico notablemente mayor que la potencia nominal del inversor para maximizar la producción anual. Los 2 MPPT independientes permiten optimizar por separado dos orientaciones o inclinaciones de tejado diferentes (este/oeste, inclinaciones mixtas), sin que el bajo rendimiento de una cadena afecte a la otra.

SMA ShadeFix: el software anti-sombreado patentado integrado de serie

SMA ShadeFix es un software patentado desarrollado por SMA e integrado de serie en el Sunny Boy SB4.0-1AV-41. Supone una importante evolución con respecto al algoritmo OptiTrac del Sunny Boy 1.5: mientras que OptiTrac Global Peak exploraba periódicamente la curva de potencia-tensión para encontrar el máximo global, ShadeFix va más allá analizando continuamente la firma de sombreado de cada cadena para determinar dinámicamente la estrategia de optimización óptima. En la práctica, ShadeFix mantiene cada string en el punto de potencia máxima global, incluso cuando la sombra crea varios máximos locales en la curva IV. Esta optimización es transparente para el usuario y se realiza con una pérdida de producción inferior al 0,2 % debida al propio algoritmo. En el caso de tejados residenciales con sombreados más complejos o permanentes (chimenea central, árbol cercano, superposición de paneles), la comunicación integrada TS4-R permite añadir selectivamente optimizadores SMA en los paneles más afectados, sin necesidad de sustituir el inversor.

Limitación dinámica de potencia activa: aprovechar cada vatio producido

La función de limitación dinámica de potencia activa del SB4.0-1AV-41 es una funcionalidad avanzada que permite ajustar en tiempo real la potencia inyectada a la red en función del consumo instantáneo del hogar. Cuando se pone en marcha un electrodoméstico (lavadora, lavavajillas, calentador de agua), la potencia solar se destina automáticamente a ese uso en lugar de inyectarse a la red. Esta función reduce el recurso a la red y mejora la tasa de autoconsumo sin necesidad de una batería de almacenamiento. Es especialmente eficaz si se combina con el SMA Energy Meter (se vende por separado), que mide en tiempo real los flujos de energía del hogar.

Comunicación TS4-R: optimización selectiva de los paneles sombreados

El SB4.0-1AV-41 integra de serie la comunicación TS4-R (Technology for SMA Rapid Shutdown and Power Optimisation), lo que permite conectar optimizadores SMA TS4-R-O directamente a los paneles más afectados por la sombra. A diferencia de los sistemas de optimización total, que requieren un optimizador en cada panel, el enfoque selectivo ShadeFix + TS4-R permite colocar optimizadores solo en los paneles que realmente presentan problemas, reduciendo así el coste de la instalación y maximizando al mismo tiempo el aumento de la producción en los paneles sombreados. Esta arquitectura combinada es la solución más rentable para tejados residenciales con sombreado parcial.

Sin transformador: ligero, eficiente, fiable

El SB4.0-1AV-41 es un inversor sin transformador galvánico. Esta arquitectura contribuye a un rendimiento máximo del 97,0 % y a un rendimiento europeo del 96,5 %, así como a la compacidad del inversor (435 × 470 × 176 mm) y a su peso reducido de 17 kg, lo que permite su instalación por una sola persona. A cambio de la ausencia de aislamiento galvánico, el SB4.0-1AV-41 integra una unidad de monitorización de corriente de defecto sensible a todas las corrientes (CA y CC), una protección contra la inversión de polaridad de CC y una resistencia a los cortocircuitos de CA, de conformidad con los requisitos de seguridad para inversores sin transformador (clase de protección I, categoría de sobretensión III según la norma IEC 60664-1).

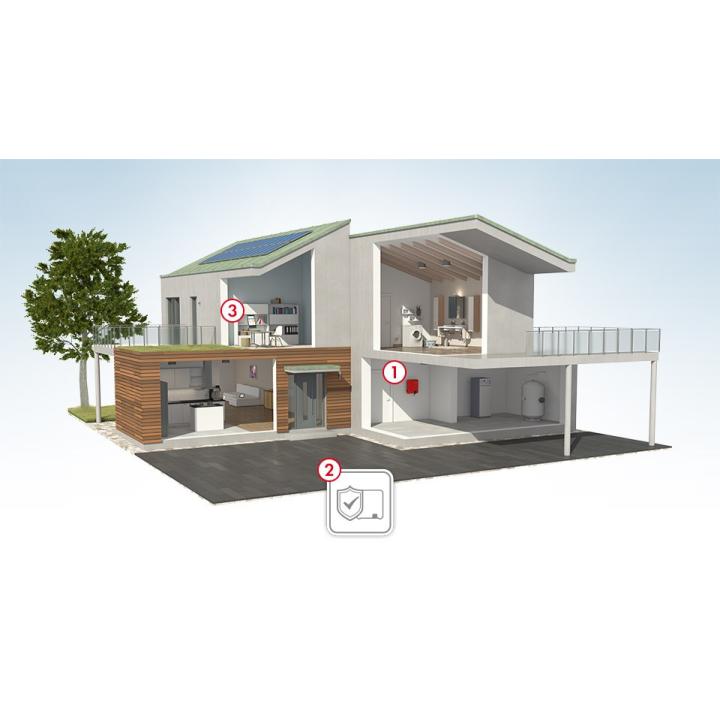

Arquitectura escalable: almacenamiento y gestión de energía en todo momento

Una de las ventajas estratégicas del Sunny Boy SB4.0-1AV-41 es su compatibilidad nativa con el ecosistema SMA. Una instalación equipada con el SB4.0-1AV-41 puede completarse en cualquier momento con:

• Un SMA Energy Meter para la medición de los flujos de energía y la optimización del autoconsumo en tiempo real.
• Un sistema de almacenamiento SMA (Sunny Boy Storage o Sunny Tripower Storage) para añadir una batería a la instalación sin sustituir el inversor de red existente.
• Un SMA Data Manager o módulo Webconnect para la supervisión remota a través del portal SMA SunnyPortal.
• Optimizadores TS4-R para gestionar de forma selectiva los paneles más sombreados.

Esta escalabilidad resulta especialmente valiosa en un contexto en el que las necesidades energéticas de un hogar pueden evolucionar (recarga de vehículos eléctricos, bomba de calor, ampliación), lo que permite proteger la inversión inicial al tiempo que se adapta progresivamente el sistema.

Conexión DC SUNCLIX: instalación rápida y segura

El SB4.0-1AV-41 utiliza el sistema de conexión de CC patentado SUNCLIX de SMA y Phoenix Contact para las dos entradas MPPT. Este conector rápido permite conectar los cables de CC sin herramientas en pocos segundos, con un bloqueo mecánico que garantiza una conexión segura e impermeable. La conexión de CA se realiza mediante un conector de CA estándar. El montaje en pared se lleva a cabo gracias a las conexiones exteriores accesibles, lo que facilita la instalación y las futuras intervenciones de mantenimiento.

Convección natural: sin mantenimiento, 25 dB(A)

El SB4.0-1AV-41 se refrigera exclusivamente por convección natural, sin ventilador. El nivel sonoro típico es de 25 dB(A), prácticamente inaudible incluso si se instala cerca de las estancias habitables. La ausencia de piezas móviles elimina las averías relacionadas con el desgaste de los ventiladores y reduce a cero el mantenimiento de la parte térmica. La clasificación climática 4K4H (según IEC 60721-3-4) garantiza la resistencia a condiciones exteriores severas, y el valor máximo de humedad relativa admisible es del 100 %: el inversor puede funcionar en entornos con alta humedad.

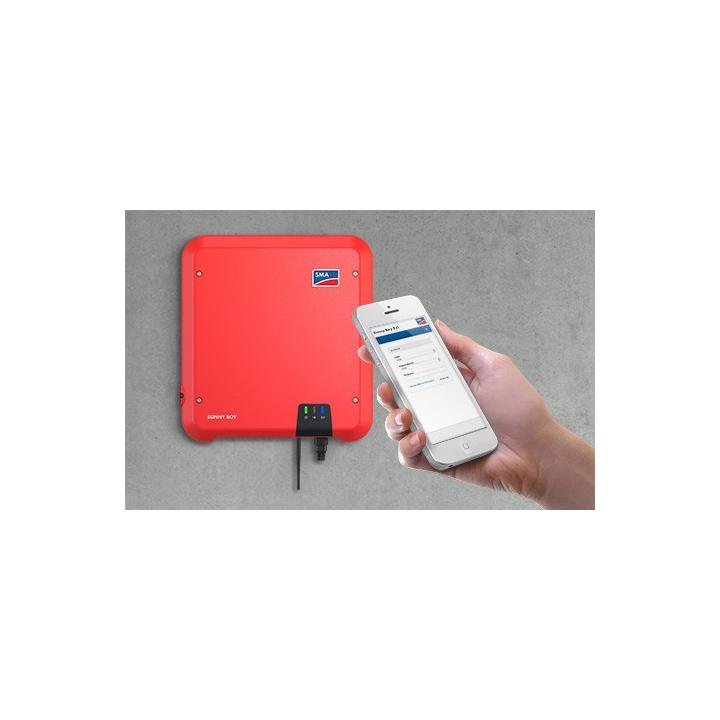

Monitorización remota: SMA SunnyPortal

El SB4.0-1AV-41 es compatible con el portal de monitorización SMA SunnyPortal mediante la incorporación de un módulo de comunicación opcional: el módulo Webconnect (Wi-Fi) o el SMA Data Manager, según la configuración deseada. La monitorización incluye el seguimiento de la producción en tiempo real, las curvas de producción históricas, los informes de rendimiento y las alertas en caso de anomalías. En los artículos del blog de Wattuneed dedicados a los inversores SMA se encuentran disponibles guías completas para la conexión Wi-Fi y la reconexión tras cambiar el módem. La comunicación entre el inversor y los módulos de monitorización se realiza a través de la interfaz de datos integrada.

Autoconsumo nocturno y protecciones integradas

Fuera de las horas de producción, el SB4.0-1AV-41 consume 5,0 W en modo de espera nocturno. Se incluyen todas las protecciones necesarias para un inversor de red sin transformador: dispositivo de desconexión de CC, supervisión de fallos a tierra, supervisión de la red (anti-isla), protección contra inversión de polaridad de CC, resistencia a cortocircuitos de CA y unidad de supervisión de corriente de fallo sensible a todas las corrientes. El rango de temperatura de funcionamiento se extiende de -25 °C a +60 °C, y el rango de tensión nominal de CA aceptable es de 180 a 280 VCA.

Características técnicas principales
