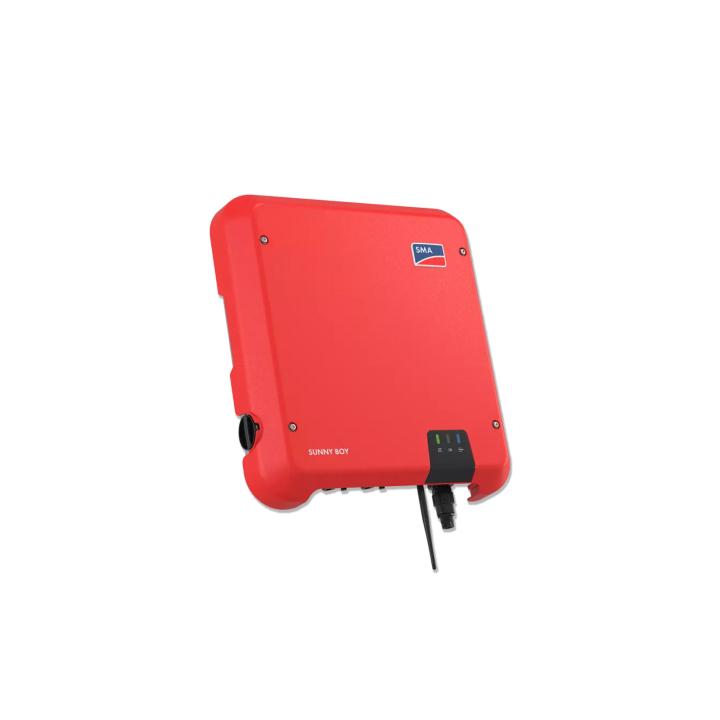

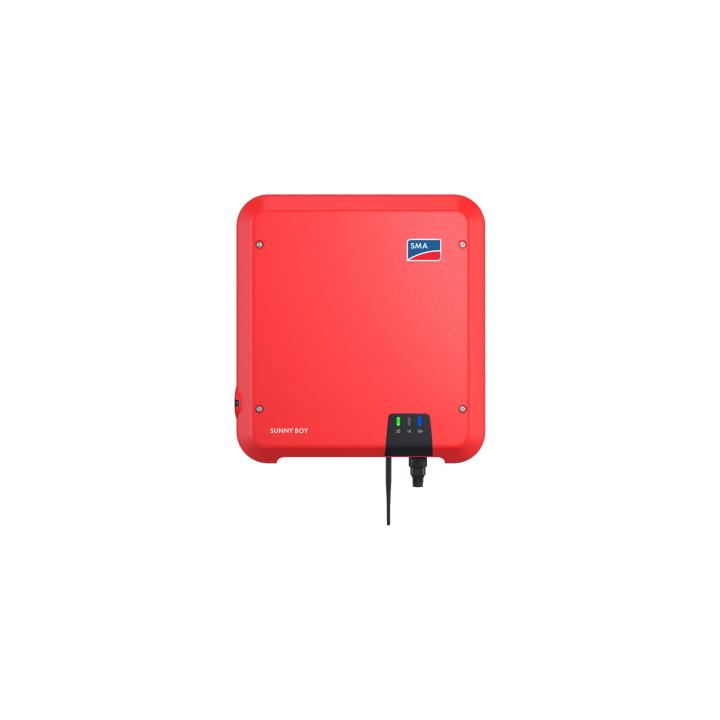

Onduleur Réseau SMA Sunny Boy Mono 4 kW – SB4.0-1AV-41

Onduleur réseau SMA Sunny Boy SB4.0-1AV-41 – Production maximale, anti-ombrage et évolutivité pour les foyers

Le SMA Sunny Boy SB4.0-1AV-41 est un onduleur réseau monophasé de 4 000 W appartenant à la génération AV-41 de SMA — le successeur du Sunny Boy 3000–5000TL utilisé avec succès dans le monde entier. Il représente un bond qualitatif significatif par rapport à la génération précédente : deux MPPT indépendants au lieu d'un, la technologie brevetée SMA ShadeFix intégrée de série pour l'optimisation en cas d'ombrage, une compatibilité native avec les optimiseurs TS4-R, et une architecture évolutive permettant d'ajouter à tout moment des solutions de gestion d'énergie et de stockage SMA. Avec 4 000 W de puissance nominale, il reste sous la limite Synergrid de 5 000 VA monophasé en Belgique et convient parfaitement aux installations résidentielles de 10 à 12 panneaux solaires.

2 MPPT indépendants : flexibilité maximale pour les toitures complexes

Le SB4.0-1AV-41 intègre 2 trackers MPPT indépendants, chacun acceptant jusqu'à 2 strings et un courant maximal de 15A par entrée. La plage MPPT du SB4.0 s'étend de 140 à 500 Vdc, avec une tension d'entrée maximale de 600 Vdc et une tension nominale assignée de 365 Vdc. La tension minimale de démarrage est de 125 Vdc (tension minimale 100 Vdc). La puissance DC maximale admise est de 7 500 W, soit un ratio de surcapacité de 187 % — l'un des plus élevés du marché pour un onduleur résidentiel — permettant de raccorder un champ PV nettement plus grand que la puissance nominale de l'onduleur pour maximiser la production annuelle. Les 2 MPPT indépendants permettent d'optimiser séparément deux orientations ou inclinaisons de toiture différentes (Est/Ouest, inclinaisons mixtes), sans que la sous-performance d'une string n'affecte l'autre.

SMA ShadeFix : le logiciel anti-ombrage breveté intégré de série

SMA ShadeFix est un logiciel breveté développé par SMA et intégré de série dans le Sunny Boy SB4.0-1AV-41. Il constitue l'évolution majeure par rapport à l'algorithme OptiTrac du Sunny Boy 1.5 : là où OptiTrac Global Peak explorait périodiquement la courbe puissance-tension pour trouver le maximum global, ShadeFix va plus loin en analysant en continu la signature d'ombrage de chaque string pour déterminer dynamiquement la stratégie d'optimisation optimale. Concrètement, ShadeFix maintient chaque string au point de puissance maximale global, y compris lorsque l'ombrage crée plusieurs maximums locaux sur la courbe IV. Cette optimisation est transparente pour l'utilisateur et se fait avec une perte de production inférieure à 0,2 % due à l'algorithme lui-même. Pour les toitures résidentielles présentant des ombrages plus complexes ou permanents (cheminée centrale, arbre proche, superposition de panneaux), la communication intégrée TS4-R permet d'ajouter sélectivement des optimiseurs SMA sur les panneaux les plus touchés, sans remplacer l'onduleur.

Limitation dynamique de puissance active : valoriser chaque watt produit

La fonction de limitation dynamique de puissance active du SB4.0-1AV-41 est une fonctionnalité avancée qui permet d'ajuster en temps réel la puissance injectée dans le réseau en fonction de la consommation instantanée du foyer. Lorsqu'un appareil électroménager se met en marche (lave-linge, lave-vaisselle, chauffe-eau), la puissance solaire est automatiquement orientée vers cet usage plutôt qu'injectée au réseau. Cette fonction réduit le recours au réseau et améliore le taux d'autoconsommation sans nécessiter de batterie de stockage. Elle est particulièrement efficace combinée avec le SMA Energy Meter (vendu séparément) qui mesure en temps réel les flux d'énergie du foyer.

Communication TS4-R : optimisation sélective des panneaux ombragés

Le SB4.0-1AV-41 intègre de série la communication TS4-R (Technology for SMA Rapid Shutdown and Power Optimisation), permettant de raccorder des optimiseurs SMA TS4-R-O directement sur les panneaux les plus touchés par l'ombrage. Contrairement aux systèmes d'optimisation totaux qui nécessitent un optimiseur sur chaque panneau, l'approche sélective ShadeFix + TS4-R permet de ne placer des optimiseurs que sur les panneaux réellement problématiques, réduisant ainsi le coût de l'installation tout en maximisant le gain de production sur les panneaux ombragés. Cette architecture combinée est la solution la plus rentable pour les toitures résidentielles à ombrage partiel.

Sans transformateur : léger, efficace, fiable

Le SB4.0-1AV-41 est un onduleur sans transformateur galvanique. Cette architecture contribue au rendement maximal de 97,0 % et au rendement européen de 96,5 %, ainsi qu'à la compacité de l'onduleur (435 × 470 × 176 mm) et à son poids contenu de 17 kg — permettant une installation par une seule personne. En contrepartie de l'absence d'isolation galvanique, le SB4.0-1AV-41 intègre une unité de surveillance du courant de défaut sensible à tous les courants (AC et DC), une protection contre l'inversion de polarité DC, et une résistance aux courts-circuits AC, conformément aux exigences de sécurité pour les onduleurs sans transformateur (classe de protection I, catégorie de surtension III selon CEI 60664-1).

Architecture évolutive : stockage et gestion d'énergie à tout moment

L'un des atouts stratégiques du Sunny Boy SB4.0-1AV-41 est sa compatibilité native avec l'écosystème SMA. Une installation équipée du SB4.0-1AV-41 peut être complétée à tout moment par :

• Un SMA Energy Meter pour la mesure des flux d'énergie et l'optimisation de l'autoconsommation en temps réel.
• Un système de stockage SMA (Sunny Boy Storage ou Sunny Tripower Storage) pour ajouter une batterie à l'installation sans remplacer l'onduleur réseau existant.
• Un SMA Data Manager ou module Webconnect pour la surveillance à distance via le portail SMA SunnyPortal.
• Des optimiseurs TS4-R pour traiter sélectivement les panneaux les plus ombragés.

Cette évolutivité est particulièrement précieuse dans un contexte où les besoins énergétiques d'un foyer peuvent évoluer (recharge de véhicule électrique, pompe à chaleur, agrandissement), permettant de protéger l'investissement initial tout en adaptant progressivement le système.

Connexion DC SUNCLIX : installation rapide et sécurisée

Le SB4.0-1AV-41 utilise le système de connexion DC propriétaire SUNCLIX de SMA et Phoenix Contact pour les deux entrées MPPT. Ce connecteur rapide permet de raccorder les câbles DC sans outil en quelques secondes, avec un verrouillage mécanique garantissant une connexion sécurisée et imperméable. La connexion AC s'effectue via une fiche AC standard. Le montage mural s'effectue grâce aux raccordements extérieurs accessibles, facilitant l'installation et les interventions de maintenance ultérieures.

Convection naturelle : zéro entretien, 25 dB(A)

Le SB4.0-1AV-41 est refroidi exclusivement par convection naturelle — sans ventilateur. Le niveau sonore typique est de 25 dB(A), pratiquement inaudible même installé à proximité des pièces de vie. L'absence de pièces mobiles supprime les pannes liées à l'usure des ventilateurs et réduit la maintenance à zéro sur la partie thermique. La classification climatique 4K4H (selon IEC 60721-3-4) garantit une résistance aux conditions extérieures sévères, et la valeur maximale d'humidité relative admissible est de 100 % — l'onduleur peut fonctionner dans des environnements saturés en humidité.

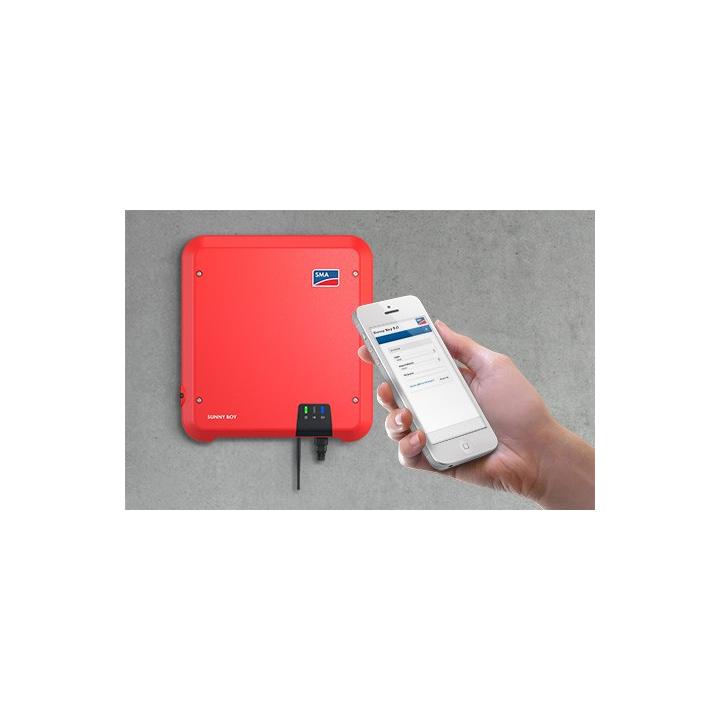

Surveillance à distance : SMA SunnyPortal

Le SB4.0-1AV-41 est compatible avec le portail de surveillance SMA SunnyPortal via l'ajout d'un module de communication en option — le module Webconnect (Wi-Fi) ou le SMA Data Manager selon la configuration souhaitée. La surveillance inclut le suivi de la production en temps réel, les courbes de production historiques, les rapports de rendement et les alertes en cas d'anomalie. Des guides complets de mise en ligne Wi-Fi et de reconnexion après changement de modem sont disponibles dans les articles de blog Wattuneed dédiés aux onduleurs SMA. La communication entre l'onduleur et les modules de surveillance s'effectue via l'interface de données intégrée.

Autoconsommation nocturne et protections intégrées

En dehors des heures de production, le SB4.0-1AV-41 consomme 5,0 W en veille nocturne. L'ensemble des protections requises pour un onduleur réseau sans transformateur est intégré : dispositif de déconnexion DC, surveillance du défaut à la terre, surveillance du réseau (anti-îlotage), protection inversion de polarité DC, résistance aux courts-circuits AC, et unité de surveillance du courant de défaut sensible à tous les courants. La plage de température de fonctionnement s'étend de -25°C à +60°C, et la plage de tension nominale AC acceptable est de 180 à 280 Vac.

Caractéristiques techniques principales
