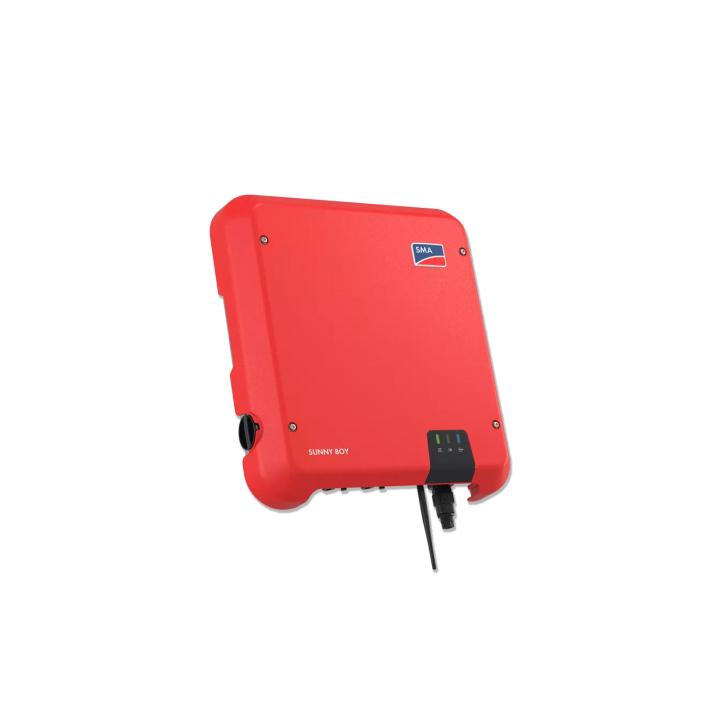

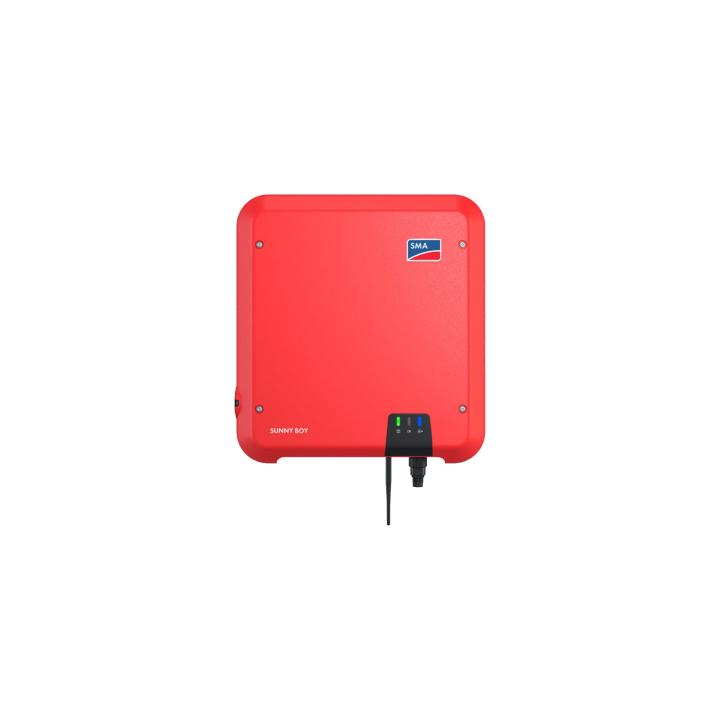

Netzwechselrichter SMA Sunny Boy Mono 4 kW – SB4.0-1AV-41

SMA-Netzwechselrichter Sunny Boy SB4.0-1AV-41 – Maximale Ertrag, Verschattungsschutz und Erweiterbarkeit für Privathaushalte

Der SMA Sunny Boy SB4.0-1AV-41 ist ein einphasiger 4.000 -W-Netzwechselrichter der AV-41-Generation von SMA – der Nachfolger des weltweit erfolgreich eingesetzten Sunny Boy 3000–5000TL. Er stellt einen deutlichen Qualitätssprung gegenüber der Vorgängergeneration dar: zwei unabhängige MPPT-Tracker statt nur einem, die serienmäßig integrierte, patentierte SMA ShadeFix-Technologie zur Optimierung bei Verschattung, native Kompatibilität mit den TS4-R-Optimierern sowie eine skalierbare Architektur, die es ermöglicht, jederzeit SMA-Energiemanagement- und Speicherlösungen hinzuzufügen. Mit einer Nennleistung von 4.000 W bleibt er unter der Synergrid-Grenze von 5.000 VA einphasig in Belgien und eignet sich perfekt für Privatanlagen mit 10 bis 12 Solarmodulen.

2 unabhängige MPPT-Tracker: maximale Flexibilität für komplexe Dachflächen

Der SB4.0-1AV-41 verfügt über 2 unabhängige MPPT-Tracker, von denen jeder bis zu 2 Strings und einen maximalen Strom von 15 A pro Eingang akzeptiert. Der MPPT-Bereich des SB4.0 reicht von 140 bis 500 VDC, bei einer maximalen Eingangsspannung von 600 VDC und einer Nennspannung von 365 VDC. Die minimale Startspannung beträgt 125 VDC (Mindestspannung 100 VDC). Die maximal zulässige DC-Leistung beträgt 7.500 W, was einem Überkapazitätsverhältnis von 187 % entspricht – eines der höchsten auf dem Markt für einen Wechselrichter für Privathaushalte –, wodurch ein deutlich größeres PV-Feld als die Nennleistung des Wechselrichters angeschlossen werden kann, um die Jahresproduktion zu maximieren. Die 2 unabhängigen MPPT-Regler ermöglichen die separate Optimierung von zwei unterschiedlichen Dachausrichtungen oder -neigungen (Ost/West, gemischte Neigungen), ohne dass die Leistungsminderung eines Strings den anderen beeinträchtigt.

SMA ShadeFix: die serienmäßig integrierte, patentierte Verschattungsschutz-Software

SMA ShadeFix ist eine von SMA entwickelte, patentierte Software, die serienmäßig im Sunny Boy SB4.0-1AV-41 integriert ist. Sie stellt eine wesentliche Weiterentwicklung gegenüber dem OptiTrac-Algorithmus des Sunny Boy 1.5 dar: Während OptiTrac Global Peak die Leistungs-Spannungs-Kurve periodisch durchsuchte, um das globale Maximum zu finden, geht ShadeFix einen Schritt weiter, indem es kontinuierlich das Verschattungsmuster jedes Strings analysiert, um dynamisch die optimale Optimierungsstrategie zu ermitteln. Konkret hält ShadeFix jeden String am Punkt der globalen maximalen Leistung, auch wenn die Verschattung mehrere lokale Maxima auf der IV-Kurve erzeugt. Diese Optimierung ist für den Nutzer transparent und erfolgt mit einem Produktionsverlust von weniger als 0,2 %, der durch den Algorithmus selbst verursacht wird. Bei Wohnhausdächern mit komplexeren oder permanenten Verschattungen (zentraler Schornstein, nahegelegener Baum, Überlappung von Modulen) ermöglicht die integrierte TS4-R-Kommunikation das selektive Hinzufügen von SMA-Optimierern zu den am stärksten betroffenen Modulen, ohne den Wechselrichter auszutauschen.

Dynamische Wirkleistungsbegrenzung: Jedes erzeugte Watt optimal nutzen

Die Funktion zur dynamischen Wirkleistungsbegrenzung des SB4.0-1AV-41 ist eine fortschrittliche Funktion, mit der die ins Netz eingespeiste Leistung in Echtzeit an den momentanen Verbrauch des Haushalts angepasst werden kann. Wenn ein Haushaltsgerät eingeschaltet wird (Waschmaschine, Geschirrspüler, Warmwasserbereiter), wird die Solarstromleistung automatisch für diesen Zweck genutzt, anstatt ins Netz eingespeist zu werden. Diese Funktion reduziert die Netzbeanspruchung und verbessert den Eigenverbrauchsanteil, ohne dass eine Speicherbatterie erforderlich ist. Sie ist besonders effektiv in Kombination mit dem SMA Energy Meter (separat erhältlich), der die Energieflüsse im Haushalt in Echtzeit misst.

TS4-R-Kommunikation: selektive Optimierung verschatteter Module

Der SB4.0-1AV-41 verfügt serienmäßig über die TS4-R-Kommunikation (Technology for SMA Rapid Shutdown and Power Optimisation), die es ermöglicht, SMA TS4-R-O-Optimierer direkt an die am stärksten von Verschattung betroffenen Module anzuschließen. Im Gegensatz zu Volloptimierungssystemen, die einen Optimierer an jedem Modul erfordern, ermöglicht der selektive Ansatz ShadeFix + TS4-R, Optimierer nur an den tatsächlich problematischen Modulen anzubringen, wodurch die Installationskosten gesenkt und gleichzeitig der Ertragsgewinn an den verschatteten Modulen maximiert werden. Diese kombinierte Architektur ist die kostengünstigste Lösung für teilweise verschattete Wohnhausdächer.

Transformatorlos: leicht, effizient, zuverlässig

Der SB4.0-1AV-41 ist ein Wechselrichter ohne galvanische Trennung. Diese Architektur trägt zum maximalen Wirkungsgrad von 97,0 % und zum europäischen Wirkungsgrad von 96,5 % bei, sowie zur kompakten Bauweise des Wechselrichters (435 × 470 × 176 mm) und zu seinem geringen Gewicht von 17 kg – was eine Installation durch eine einzige Person ermöglicht. Als Ausgleich für das Fehlen einer galvanischen Trennung verfügt der SB4.0-1AV-41 über eine Fehlerstromüberwachungseinheit, die auf alle Ströme (AC und DC) anspricht, einen Schutz gegen DC-Verpolung sowie eine AC-Kurzschlussfestigkeit gemäß den Sicherheitsanforderungen für transformatorlose Wechselrichter (Schutzklasse I, Überspannungskategorie III nach IEC 60664-1).

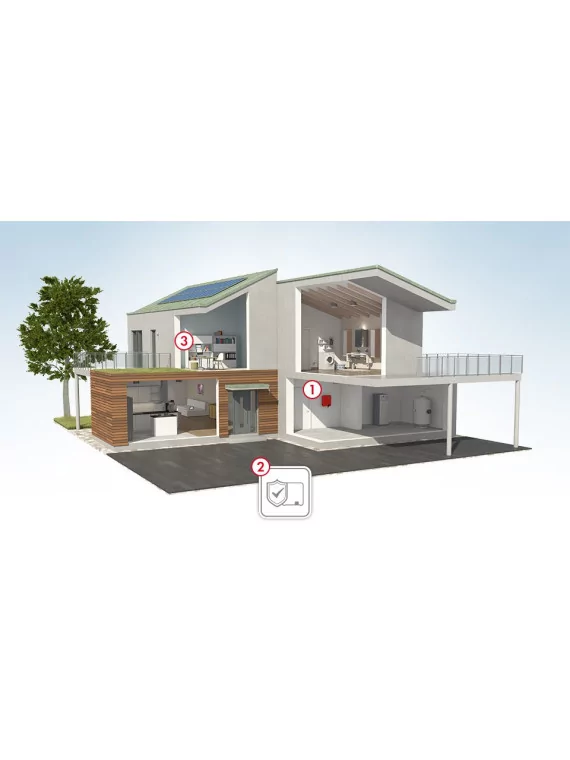

Skalierbare Architektur: Energiespeicherung und -management jederzeit

Einer der strategischen Vorteile des Sunny Boy SB4.0-1AV-41 ist seine native Kompatibilität mit dem SMA-Ökosystem. Eine mit dem SB4.0-1AV-41 ausgestattete Anlage kann jederzeit ergänzt werden durch:

• Einem SMA Energy Meter zur Messung der Energieflüsse und zur Optimierung des Eigenverbrauchs in Echtzeit.
• Ein SMA-Speichersystem (Sunny Boy Storage oder Sunny Tripower Storage), um die Anlage um eine Batterie zu erweitern, ohne den vorhandenen Netzwechselrichter auszutauschen.
• Ein SMA Data Manager oder Webconnect-Modul zur Fernüberwachung über das SMA SunnyPortal.
• TS4-R-Optimierern zur selektiven Steuerung der am stärksten verschatteten Module.

Diese Erweiterbarkeit ist besonders wertvoll in einem Umfeld, in dem sich der Energiebedarf eines Haushalts ändern kann (Aufladen von Elektrofahrzeugen, Wärmepumpe, Erweiterung), da so die ursprüngliche Investition geschützt und das System schrittweise angepasst werden kann.

DC-Anschluss SUNCLIX: schnelle und sichere Installation

Der SB4.0-1AV-41 nutzt für beide MPPT-Eingänge das proprietäre DC-Anschlusssystem SUNCLIX von SMA und Phoenix Contact. Dieser Schnellanschluss ermöglicht den werkzeuglosen Anschluss der DC-Kabel in wenigen Sekunden, wobei eine mechanische Verriegelung eine sichere und wasserdichte Verbindung gewährleistet. Der AC-Anschluss erfolgt über einen Standard-AC-Stecker. Die Wandmontage erfolgt dank der zugänglichen Außenanschlüsse, was die Installation und spätere Wartungsarbeiten erleichtert.

Natürliche Konvektion: wartungsfrei, 25 dB(A)

Der SB4.0-1AV-41 wird ausschließlich durch natürliche Konvektion gekühlt – ohne Lüfter. Der typische Geräuschpegel beträgt 25 dB(A) und ist selbst bei Installation in der Nähe von Wohnräumen praktisch nicht hörbar. Das Fehlen beweglicher Teile verhindert Ausfälle durch Verschleiß der Lüfter und reduziert den Wartungsaufwand im thermischen Bereich auf null. Die Klimaklasse 4K4H (gemäß IEC 60721-3-4) garantiert Beständigkeit gegen raue Außenbedingungen, und der maximal zulässige relative Feuchtigkeitswert beträgt 100 % – der Wechselrichter kann in feuchtigkeitsgesättigten Umgebungen betrieben werden.

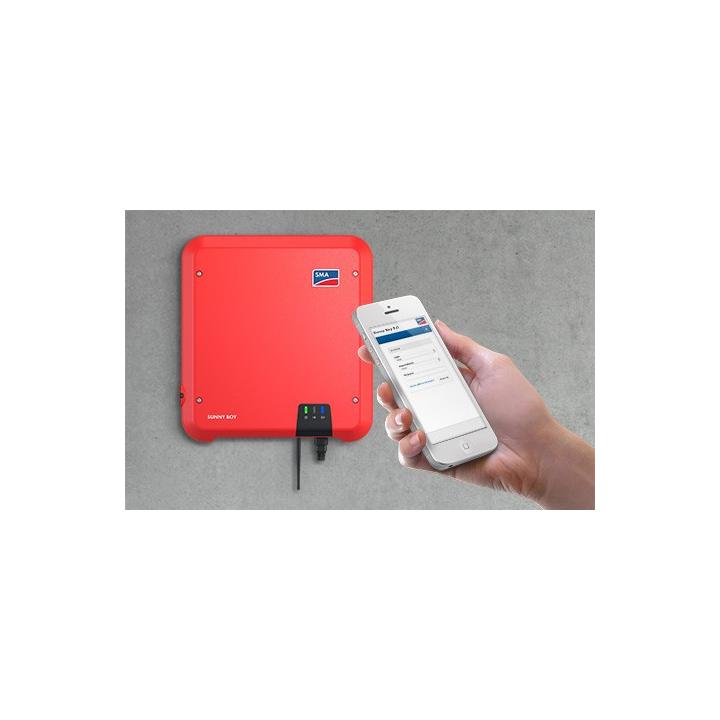

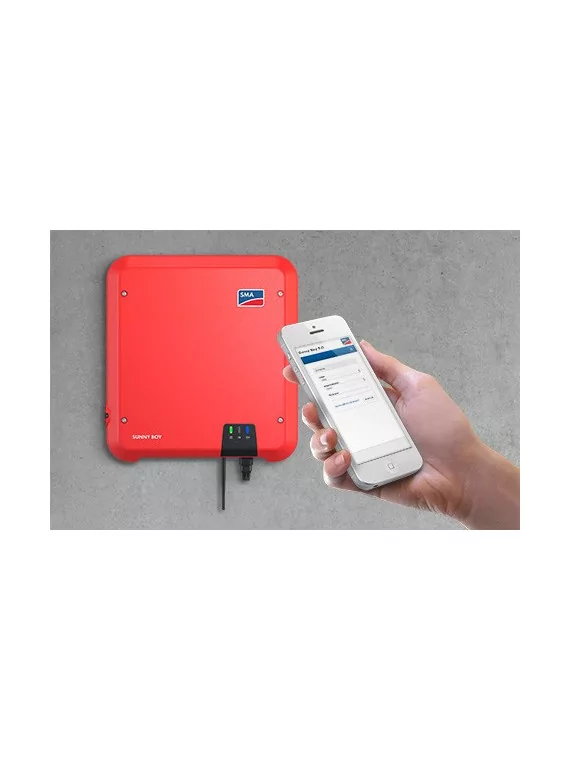

Fernüberwachung: SMA SunnyPortal

Der SB4.0-1AV-41 ist durch Hinzufügen eines optionalen Kommunikationsmoduls – je nach gewünschter Konfiguration entweder das Webconnect-Modul (WLAN) oder den SMA Data Manager – mit dem Überwachungsportal SMA SunnyPortal kompatibel. Die Überwachung umfasst die Erfassung der Erzeugung in Echtzeit, historische Erzeugungskurven, Ertragsberichte und Warnmeldungen bei Störungen. Umfassende Anleitungen zur WLAN-Inbetriebnahme und zur Wiederverbindung nach einem Modemwechsel finden Sie in den Wattuneed-Blogbeiträgen zu SMA-Wechselrichtern. Die Kommunikation zwischen dem Wechselrichter und den Überwachungsmodulen erfolgt über die integrierte Datenschnittstelle.

Nacht-Eigenverbrauch und integrierte Schutzfunktionen

Außerhalb der Produktionszeiten verbraucht der SB4.0-1AV-41 im Nachtstandby 5,0 W. Alle für einen transformatorlosen Netzwechselrichter erforderlichen Schutzvorrichtungen sind integriert: DC-Trennvorrichtung, Erdschlussüberwachung, Netzüberwachung (Anti-Islanding), DC-Verpolungsschutz, AC-Kurzschlussfestigkeit und eine allstromsensitive Fehlerstromüberwachungseinheit. Der Betriebstemperaturbereich reicht von -25 °C bis +60 °C, und der zulässige Nennspannungsbereich beträgt 180 bis 280 VAC.
