Coffret parafoudre 16A AC Monophasé

Coffret parafoudre 16A AC monophasé pour installation photovoltaïque 3kWc

Le coffret de coupure et de protection AC monophasé 3kWc est une solution complète et conforme spécifiquement conçue pour les installations photovoltaïques résidentielles jusqu'à 3000W. Équipé de composants professionnels ABB et Citel, il garantit une protection optimale de votre onduleur et de votre installation contre les surtensions et les défauts électriques.

Ce coffret prêt à installer intègre tous les éléments de sécurité indispensables : disjoncteur différentiel ABB 30mA à haute immunité, parafoudre AC Citel monophasé Type 2, et bornes à ressort Wago 10-16mm² pour un raccordement rapide et fiable.

Protection complète et conforme aux normes

Conçu pour répondre aux exigences de la norme C15-712-1 régissant les installations photovoltaïques en France et en Belgique, ce coffret assure :

• Protection différentielle 30mA Type A-APR : Disjoncteur différentiel ABB à haute immunité, spécialement conçu pour les onduleurs photovoltaïques (évite les déclenchements intempestifs)
• Protection contre les surtensions : Parafoudre Citel AC20-APR monophasé Type 2 avec son disjoncteur dédié
• Coupure d'urgence : Interrupteur sectionneur intégré pour isoler l'installation en toute sécurité
• Protection contre les surintensités : Disjoncteur calibré 16A adapté aux installations jusqu'à 3680VA

Conforme norme C15-712-1 : Ce coffret répond aux exigences du guide UTE C15-712-1 pour les installations photovoltaïques raccordées au réseau en France et Belgique.

Composants professionnels de qualité ABB et Citel

Ce coffret intègre exclusivement des équipements professionnels de marques reconnues :

• Disjoncteur différentiel ABB 30mA Type A-APR : Haute immunité (résistance aux harmoniques générées par les onduleurs), pouvoir de coupure Icc 4,5 kA
• Parafoudre Citel AC20-APR : Type 2 monophasé, courant de décharge In 20kA (Imax 40kA), protection 230V AC
• Disjoncteur 16A Type C : Protection du parafoudre
• Interrupteur sectionneur : Isolation manuelle de l'installation
• Bornes à ressort Wago 10-16mm² : Raccordement rapide sans vis, gain de temps sur le chantier

Installation rapide et facilitée

Ce coffret prêt à installer vous fait gagner un temps précieux lors de la mise en service :

• Bornes à ressort Wago 10-16mm² : Raccordement onduleur et câble AC en quelques secondes, sans vissage
• Ensemble de presse-étoupes fourni : Pour un passage de câbles étanche et conforme
• Schéma unifilaire inclus : Documentation technique complète pour faciliter le raccordement
• Étiquetage selon normes UTE : Repérage professionnel des circuits préinstallé
• Coffret IP65 : Installation possible en extérieur (étanche à la poussière et aux projections d'eau)

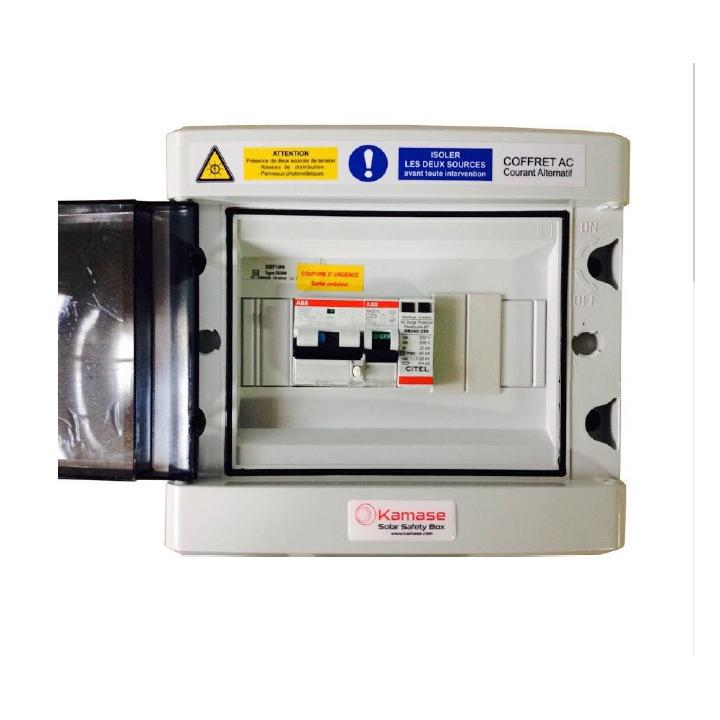

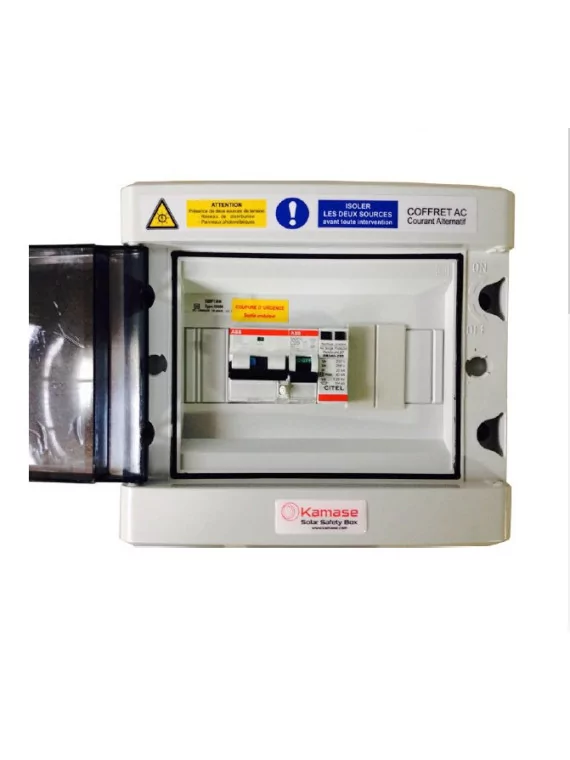

Contenu du coffret

• Coffret étanche IP65 (8 modules) avec porte transparente
• Disjoncteur différentiel ABB 30mA Type A-APR haute immunité
• Parafoudre Citel AC20-APR monophasé avec son disjoncteur 16A
• Interrupteur sectionneur Ph/N
• Bornes à ressort Wago 10-16mm² (entrée et sortie)
• Ensemble de presse-étoupes pour passage de câbles étanche
• Schéma unifilaire de l'installation
• Étiquetage selon normes UTE préinstallé
• Emballage cartonné individuel avec notice

Applications et compatibilité

Ce coffret AC monophasé est idéal pour les installations photovoltaïques résidentielles jusqu'à 3kWc :

• Raccordement d'onduleurs monophasés jusqu'à 3000W
• Installations en autoconsommation avec ou sans revente de surplus
• Kits solaires résidentiels (6 à 8 panneaux de 375-400Wc)
• Protection côté AC (sortie onduleur vers tableau électrique)
• Compatible avec tous les onduleurs monophasés du marché

Compatibilité avec les onduleurs monophasés

Compatible avec tous les onduleurs monophasés jusqu'à 3kW disponibles chez Wattuneed.

Installation et mise en service

L'installation de ce coffret doit être réalisée par un électricien qualifié conformément aux normes en vigueur :

1. Fixation du coffret : Montage mural à proximité de l'onduleur (max 3m)
2. Raccordement entrée : Câble AC depuis l'onduleur vers bornes Wago d'entrée
3. Raccordement sortie : Câble AC vers tableau électrique général sur bornes Wago de sortie
4. Mise à la terre : Raccordement impératif du conducteur de protection (PE)
5. Vérification : Test de fonctionnement du différentiel et du parafoudre

Important : L'installation électrique photovoltaïque doit être réalisée par un professionnel qualifié selon les normes C15-712-1 et NF C 15-100. Une déclaration de conformité Consuel est obligatoire.

Avantages du coffret parafoudre AC monophasé Wattuneed

• Installation rapide : Bornes Wago ressort, gain de temps chantier
• Conforme norme C15-712-1 : Conformité Consuel assurée
• Composants pro ABB + Citel : Qualité et fiabilité garanties
• Haute immunité : Différentiel ABB Type A-APR anti-déclenchement intempestif
• IP65 étanche : Installation intérieure ou extérieure possible
• Prêt à installer : Schéma + étiquetage + presse-étoupes fournis
• Stock Belgique : Livraison rapide France, Belgique, Luxembourg

Schéma du câblage du coffret

Commandez dès maintenant votre coffret AC monophasé conforme et prêt à installer !
