Blitzschutzkasten 16A AC einphasig

Einphasiger 16-A-Wechselstrom-Überspannungsschutzkasten für Photovoltaikanlagen mit 3 kWp

Der einphasige 3-kWp-Wechselstrom-Schalt- und Schutzkasten ist eine komplette und normkonforme Komplettlösung, die speziell für private Photovoltaikanlagen bis zu 3000 W entwickelt wurde. Ausgestattet mit professionellen Komponenten von ABB und Citel gewährleistet er einen optimalen Schutz Ihres Wechselrichters und Ihrer Anlage vor Überspannungen und elektrischen Fehlern.

Dieser einbaufertige Schrank enthält alle unverzichtbaren Sicherheitskomponenten: einen hochimmunen ABB-Fehlerstromschutzschalter (30 mA), einen einphasigen Citel-AC-Überspannungsschutz Typ 2 sowie Wago-Federklemmen (10–16 mm² ) für einen schnellen und zuverlässigen Anschluss.

Umfassender Schutz gemäß den Normen

Dieser Schaltkasten wurde entwickelt, um die Anforderungen der Norm C15-712-1 für Photovoltaikanlagen in Frankreich und Belgien zu erfüllen, und gewährleistet:

• Fehlerstromschutz 30 mA Typ A-APR: ABB-Fehlerstromschutzschalter mit hoher Störfestigkeit, speziell für Photovoltaik-Wechselrichter entwickelt (verhindert ungewollte Auslösungen)
• Überspannungsschutz: Einphasiger Überspannungsschutz Citel AC20-APR Typ 2 mit eigenem Schutzschalter
• Notabschaltung: Integrierter Trennschalter zur sicheren Trennung der Anlage
• Überstromschutz: Kalibrierter 16-A-Leistungsschalter, geeignet für Anlagen bis 3680 VA

Entspricht der Norm C15-712-1: Dieser Schaltkasten erfüllt die Anforderungen des Leitfadens UTE C15-712-1 für netzgekoppelte Photovoltaikanlagen in Frankreich und Belgien.

Professionelle Komponenten in ABB- und Citel-Qualität

Dieser Schaltkasten enthält ausschließlich professionelle Komponenten namhafter Marken:

• ABB-Fehlerstromschutzschalter 30 mA Typ A-APR: Hohe Störfestigkeit (Widerstandsfähigkeit gegen von Wechselrichtern erzeugte Oberschwingungen), Ausschaltvermögen Icc 4,5 kA
• Überspannungsschutz Citel AC20-APR: Typ 2 einphasig, Ableitstrom In 20 kA (Imax 40 kA), Schutz 230 V AC
• Leistungsschalter 16 A Typ C: Schutz des Überspannungsschutzes
• Trennschalter: Manuelle Trennung der Anlage
• Wago-Federklemmen 10–16 mm²: Schneller Anschluss ohne Schrauben, Zeitersparnis auf der Baustelle

Schnelle und einfache Installation

Dieser einbaufertige Schaltkasten spart Ihnen wertvolle Zeit bei der Inbetriebnahme:

• Wago-Federklemmen 10–16 mm²: Anschluss von Wechselrichter und AC-Kabel in wenigen Sekunden, ohne Schrauben
• Mitgelieferter Kabelverschraubungssatz: Für eine dichte und normgerechte Kabeldurchführung
• Einschaltplan enthalten: Vollständige technische Dokumentation zur Erleichterung des Anschlusses
• Kennzeichnung gemäß UTE-Normen: Professionelle Kennzeichnung der vorinstallierten Stromkreise
• Gehäuse IP65: Installation im Außenbereich möglich (staub- und spritzwassergeschützt)

Inhalt des Gehäuses

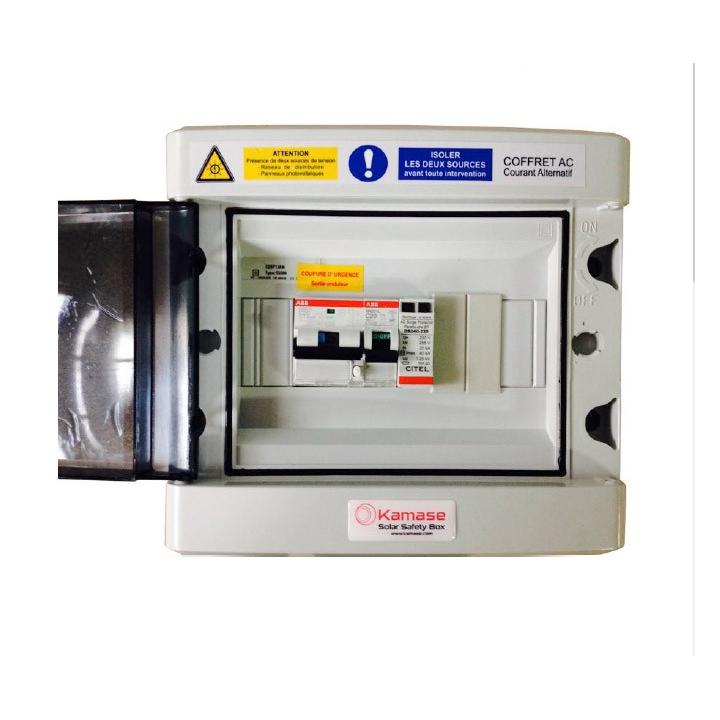

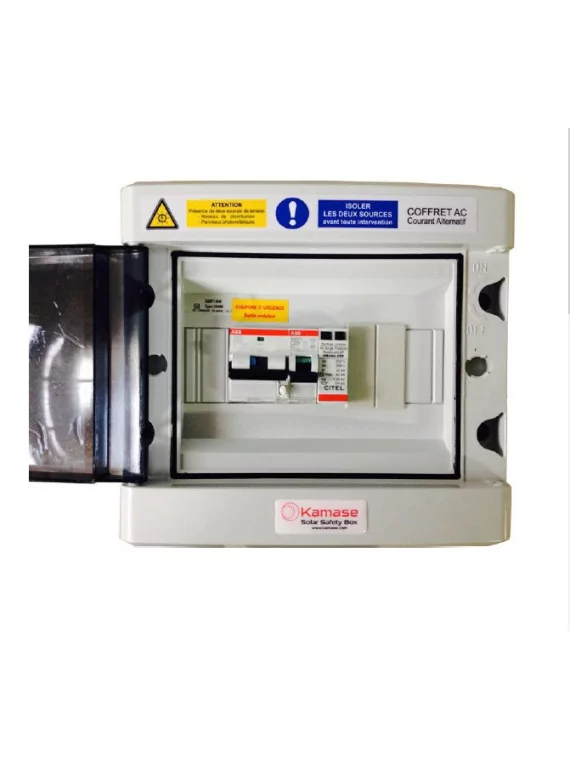

• Wasserdichter Schaltkasten IP65 (8 Module) mit transparenter Tür
• ABB-Fehlerstromschutzschalter 30 mA Typ A-APR mit hoher Störfestigkeit
• Einphasiger Überspannungsschutz Citel AC20-APR mit 16-A-Leistungsschalter
• Ph/N-Trennschalter
• Wago-Federklemmen 10–16 mm² (Eingang und Ausgang)
• Satz Kabelverschraubungen für wasserdichte Kabeldurchführung
• Einfädiges Schaltbild der Anlage
• Vorkonfigurierte Beschriftung gemäß UTE-Normen
• Einzelverpackung aus Karton mit Gebrauchsanweisung

Anwendungen und Kompatibilität

Dieser einphasige Wechselstrom-Schaltkasten ist ideal für Photovoltaik-Anlagen in Wohngebäuden bis zu 3 kWp:

• Anschluss von einphasigen Wechselrichtern bis zu 3000 W
• Eigenverbrauchsanlagen mit oder ohne Weiterverkauf von Überschüssen
• Solar-Bausätze für Privathaushalte (6 bis 8 Module mit 375–400 Wp)
• AC-seitiger Schutz (vom Wechselrichter zum Verteilerkasten)
• Kompatibel mit allen auf dem Markt erhältlichen einphasigen Wechselrichtern

Kompatibilität mit einphasigen Wechselrichtern

Kompatibel mit allen bei Wattuneed erhältlichen einphasigen Wechselrichtern bis 3 kW.

Installation und Inbetriebnahme

Die Installation dieses Schaltkastens muss von einem qualifizierten Elektriker gemäß den geltenden Normen durchgeführt werden:

1. Befestigung des Gehäuses: Wandmontage in der Nähe des Wechselrichters (max. 3 m)
2. Eingangsanschluss: AC-Kabel vom Wechselrichter zu den Wago-Eingangsklemmen
3. Ausgangsanschluss: AC-Kabel zur Hauptschalttafel über Wago-Ausgangsklemmen
4. Erdung: Der Schutzleiter (PE) muss unbedingt angeschlossen werden
5. Überprüfung: Funktionstest des Fehlerstromschutzschalters und des Überspannungsschutzes

Wichtig: Die Photovoltaik-Elektroinstallation muss von einem qualifizierten Fachmann gemäß den Normen C15-712-1 und NF C 15-100 durchgeführt werden. Eine Consuel-Konformitätserklärung ist obligatorisch.

Vorteile des einphasigen AC-Überspannungsschutzkastens von Wattuneed

• Schnelle Installation: Wago-Federklemmen, Zeitersparnis auf der Baustelle
• Entspricht der Norm C15-712-1: Consuel-Konformität gewährleistet
• Professionelle Komponenten von ABB + Citel: Qualität und Zuverlässigkeit garantiert
• Hohe Störfestigkeit: ABB-Fehlerstromschutzschalter Typ A-APR gegen ungewolltes Auslösen
• Wasserdicht nach IP65: Installation im Innen- oder Außenbereich möglich
• Einbaufertig: Schaltplan + Beschriftung + Kabelverschraubungen im Lieferumfang enthalten
• Lager in Belgien: Schnelle Lieferung nach Frankreich, Belgien und Luxemburg

Schaltplan des Schaltschranks

Bestellen Sie jetzt Ihren normkonformen und einbaufertigen einphasigen Wechselstrom-Schaltkasten!
