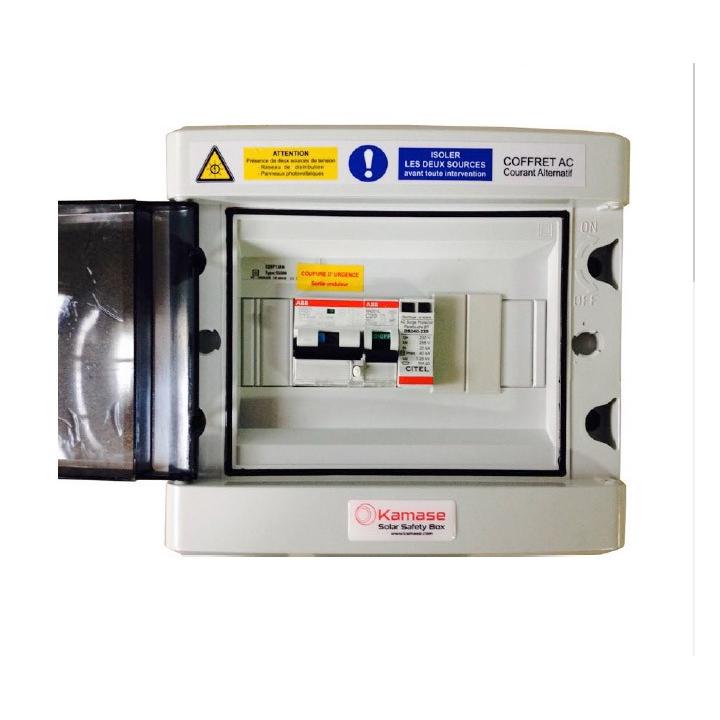

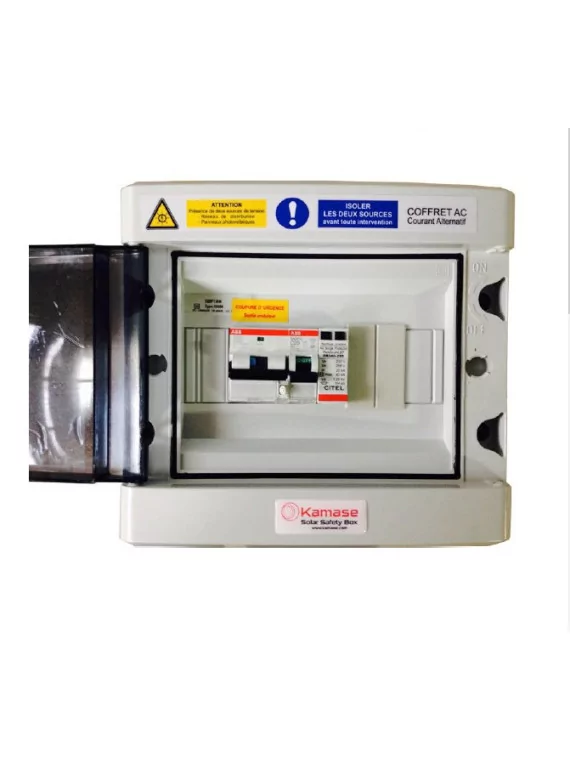

Caja pararrayos monofásica 16A CA

Caja de protección contra sobretensiones de 16 A CA monofásica para instalaciones fotovoltaicas de 3 kWp

La caja de corte y protección monofásica de CA de 3 kWp es una solución completa y conforme a la normativa, diseñada específicamente para instalaciones fotovoltaicas residenciales de hasta 3000 W. Equipada con componentes profesionales de ABB y Citel, garantiza una protección óptima de su inversor y de su instalación contra sobretensiones y fallos eléctricos.

Esta caja lista para instalar integra todos los elementos de seguridad imprescindibles: interruptor diferencial ABB de 30 mA de alta inmunidad, pararrayos CA monofásico Citel de tipo 2 y bornes de resorte Wago de 10-16 mm² para una conexión rápida y fiable.

Protección completa y conforme a las normas

Diseñado para cumplir con los requisitos de la norma C15-712-1 que regula las instalaciones fotovoltaicas en Francia y Bélgica, este armario garantiza:

• Protección diferencial de 30 mA Tipo A-APR: interruptor diferencial ABB de alta inmunidad, especialmente diseñado para inversores fotovoltaicos (evita disparos intempestivos)
• Protección contra sobretensiones: pararrayos Citel AC20-APR monofásico de tipo 2 con su interruptor dedicado
• Corte de emergencia: Interruptor seccionador integrado para aislar la instalación con total seguridad
• Protección contra sobreintensidades: Interruptor calibrado de 16 A adecuado para instalaciones de hasta 3680 VA

Conforme a la norma C15-712-1: Esta caja cumple los requisitos de la guía UTE C15-712-1 para instalaciones fotovoltaicas conectadas a la red en Francia y Bélgica.

Componentes profesionales de calidad ABB y Citel

Esta caja integra exclusivamente equipos profesionales de marcas reconocidas:

• Disyuntor diferencial ABB de 30 mA, tipo A-APR: alta inmunidad (resistencia a los armónicos generados por los inversores), poder de corte Icc de 4,5 kA
• Descargador de sobretensión Citel AC20-APR: Tipo 2 monofásico, corriente de descarga In 20 kA (Imax 40 kA), protección 230 V CA
• Disyuntor de 16 A tipo C: Protección del pararrayos
• Interruptor seccionador: Aislamiento manual de la instalación
• Bornes de resorte Wago 10-16 mm²: conexión rápida sin tornillos, ahorro de tiempo en la obra

Instalación rápida y sencilla

Esta caja lista para instalar le permite ahorrar un tiempo valioso durante la puesta en marcha:

• Terminales de resorte Wago 10-16 mm²: conexión del inversor y del cable de CA en pocos segundos, sin atornillar
• Juego de prensaestopas incluido: para un paso de cables estanco y conforme
• Esquema unifilar incluido: documentación técnica completa para facilitar la conexión
• Etiquetado según las normas UTE: Identificación profesional de los circuitos preinstalados
• Caja IP65: Posibilidad de instalación en exteriores (resistente al polvo y a las salpicaduras de agua)

Contenido del armario

• Caja estanca IP65 (8 módulos) con puerta transparente
• Interruptor diferencial ABB 30 mA Tipo A-APR de alta inmunidad
• Pararrayos Citel AC20-APR monofásico con su interruptor de 16 A
• Interruptor seccionador Ph/N
• Bornes de resorte Wago de 10-16 mm² (entrada y salida)
• Juego de prensaestopas para paso de cables estanco
• Esquema unifilar de la instalación
• Etiquetado según normas UTE preinstalado
• Embalaje de cartón individual con manual de instrucciones

Aplicaciones y compatibilidad

Esta caja de conexiones CA monofásica es ideal para instalaciones fotovoltaicas residenciales de hasta 3 kWp:

• Conexión de inversores monofásicos de hasta 3000 W
• Instalaciones de autoconsumo con o sin reventa del excedente
• Kits solares residenciales (de 6 a 8 paneles de 375-400 Wp)
• Protección en el lado de CA (salida del inversor hacia el cuadro eléctrico)
• Compatible con todos los inversores monofásicos del mercado

Compatibilidad con los inversores monofásicos

Compatible con todos los inversores monofásicos de hasta 3 kW disponibles en Wattuneed.

Instalación y puesta en marcha

La instalación de esta caja debe ser realizada por un electricista cualificado de acuerdo con la normativa vigente:

1. Fijación de la caja: montaje en pared cerca del inversor (máx. 3 m)
2. Conexión de entrada: Cable de CA desde el inversor a los bornes Wago de entrada
3. Conexión de salida: Cable de CA hacia el cuadro eléctrico general en los bornes Wago de salida
4. Puesta a tierra: Conexión obligatoria del conductor de protección (PE)
5. Verificación: Prueba de funcionamiento del interruptor diferencial y del pararrayos

Importante: La instalación eléctrica fotovoltaica debe ser realizada por un profesional cualificado según las normas C15-712-1 y NF C 15-100. Es obligatoria una declaración de conformidad Consuel.

Ventajas de la caja de pararrayos CA monofásica Wattuneed

• Instalación rápida: bornes Wago con resorte, ahorro de tiempo en la obra
• Conforme a la norma C15-712-1: Conformidad Consuel garantizada
• Componentes profesionales ABB + Citel: calidad y fiabilidad garantizadas
• Alta inmunidad: diferencial ABB tipo A-APR antidesencadenamiento intempestivo
• Estanco IP65: posibilidad de instalación en interiores o exteriores
• Listo para instalar: se incluyen esquema, etiquetado y prensaestopas
• Stock en Bélgica: Entrega rápida en Francia, Bélgica y Luxemburgo

Esquema de cableado de la caja
