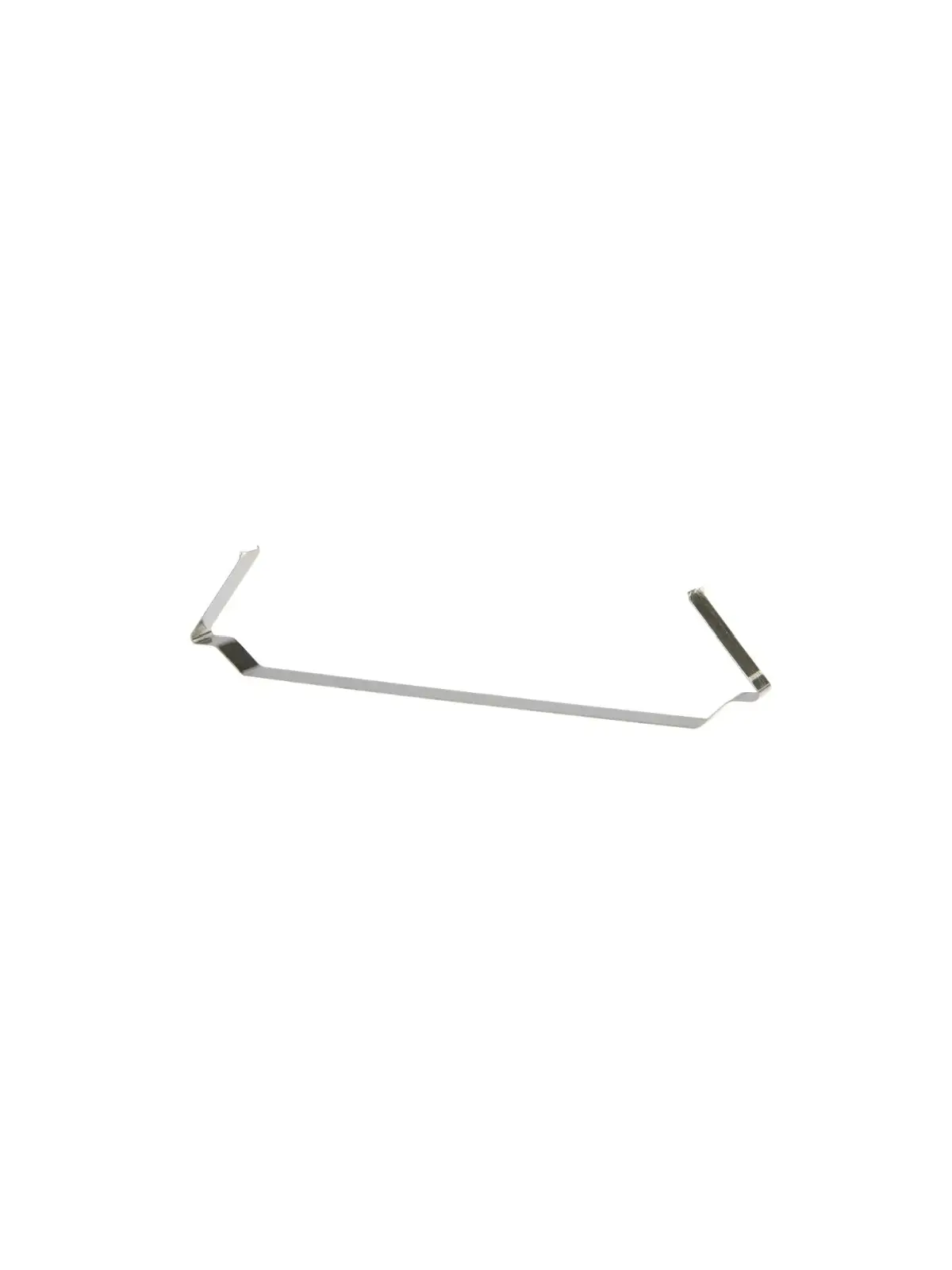

FlatFix Fusion-aardingsveer

FlatFix Fusion-aardingsveer

Garandeer de elektrische veiligheid van uw installatie met de FlatFix Fusion aardingsveer. Dit kleine onderdeel, dat essentieel is voor het ESDEC-montagesysteem, zorgt voor een automatische potentiaalvereffening tussen de zonnepanelen en de aluminium draagconstructie.

Bij het vastklemmen van de modules doorboort de veer de geanodiseerde laag van het paneelframe om een betrouwbaar en duurzaam elektrisch contact te creëren. Met dit systeem kan het gehele zonnepanelenveld snel en veilig worden geaard, zonder dat er voor elk paneel afzonderlijke aardingskabels hoeven te worden aangelegd.

Waarom is dit onderdeel onmisbaar?

Aarding is een wettelijke verplichting om apparatuur en personen te beschermen tegen overspanning en isolatiefouten. De FlatFix Fusion-veer vereenvoudigt deze cruciale stap door de aardingsfunctie rechtstreeks in het mechanische montageproces te integreren.

De voordelen van de aardingsveer:

• Aanzienlijke tijdwinst: maakt boren of het gebruik van aardingsklemmen op elk paneelframe overbodig.
• Zeer betrouwbaar contact: ontworpen om zich vast te bijten in de anodisatie van het frame en een constante geleiding op lange termijn te garanderen.
• Robuust ontwerp: Materiaal dat bestand is tegen corrosie en extreme weersomstandigheden.
• Onzichtbare integratie: Wordt onopvallend onder het paneel geplaatst, ter hoogte van de bevestigingsflenzen, waardoor de esthetiek van de installatie behouden blijft.

Installatie en toepassing

De veer kan heel eenvoudig worden geplaatst tijdens de montage van de FlatFix Fusion-constructie:

1. Plaats de veer op de basisdrager of het verbindingsprofiel, afhankelijk van de configuratie.
2. Plaats het zonnepaneel er bovenop.
3. Draai de bevestigingsklem vast: de uitgeoefende druk zorgt automatisch voor het elektrische contact tussen het paneel en de structuur.

Advies van een expert: Controleer de lokale regelgeving om te bepalen hoeveel aardingspunten er per rij nodig zijn om een efficiënte afvoer van elektrische ladingen naar de hoofdaarding van het gebouw te garanderen.
