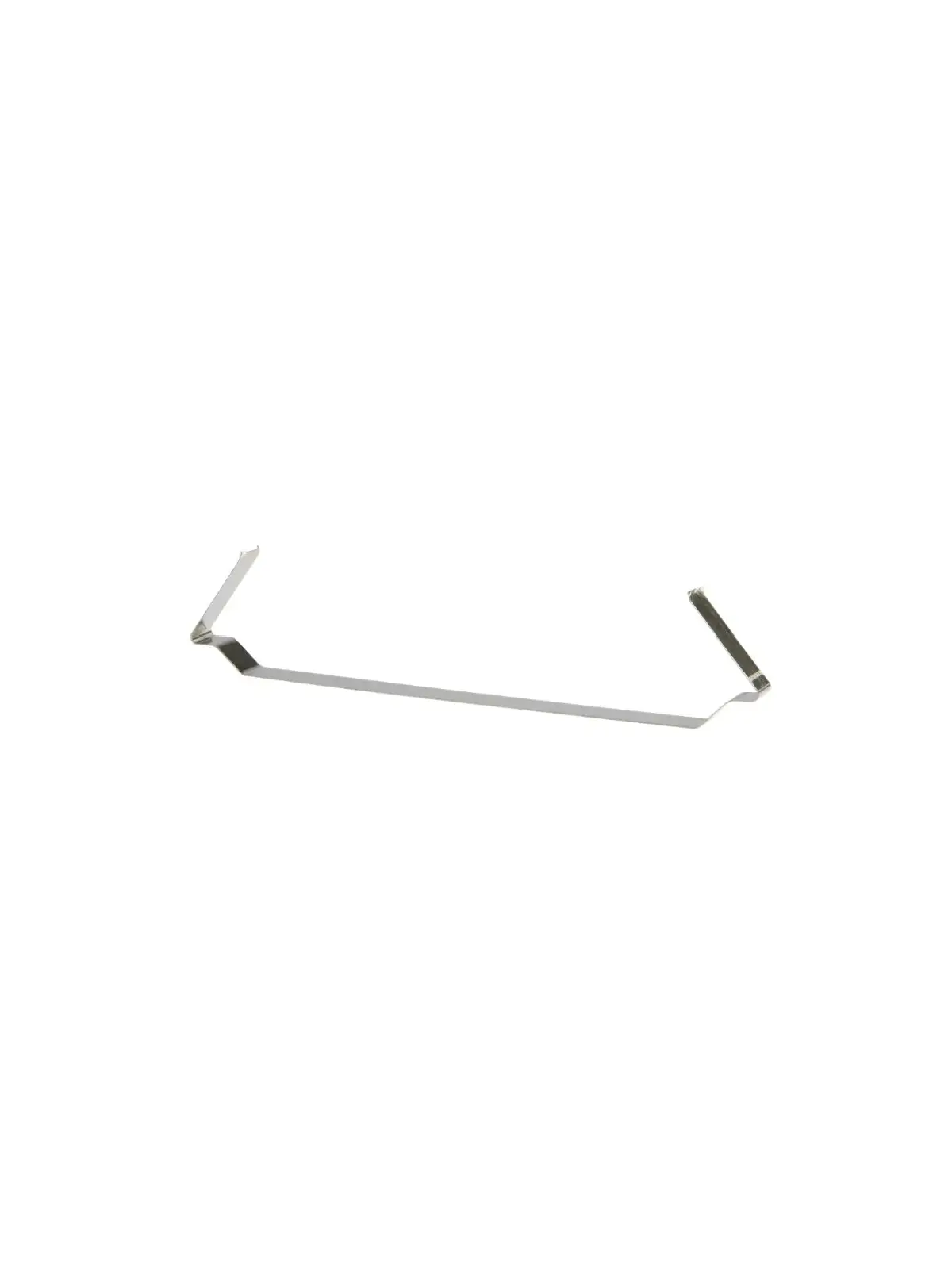

Ressort de Mise à la Terre FlatFix Fusion

Ressort de Mise à la Terre FlatFix Fusion

Garantissez la sécurité électrique de votre installation avec le ressort de mise à la terre FlatFix Fusion. Ce petit composant, essentiel au système de montage ESDEC, permet d'assurer une liaison équipotentielle automatique entre les panneaux solaires et la structure de support en aluminium.

Lors du serrage des modules, le ressort perce la couche d'anodisation du cadre du panneau pour créer un contact électrique fiable et durable. Ce dispositif permet de mettre à la terre l'ensemble du champ photovoltaïque de manière rapide et sécurisée, sans avoir à tirer de câbles de terre individuels pour chaque panneau.

Pourquoi ce composant est-il indispensable ?

La mise à la terre est une obligation normative pour protéger les équipements et les personnes contre les surtensions et les défauts d'isolement. Le ressort FlatFix Fusion simplifie cette étape critique en intégrant la fonction de mise à la terre directement dans le processus de montage mécanique.

Les avantages du ressort de mise à la terre :

• Gain de temps majeur : Élimine le besoin de perçage ou l'utilisation de cosses de terre sur chaque cadre de panneau.
• Contact haute fiabilité : Conçu pour mordre l'anodisation du cadre et garantir une conductivité constante sur le long terme.
• Conception robuste : Matériau résistant à la corrosion et aux conditions climatiques extrêmes.
• Intégration invisible : Se place discrètement sous le panneau, au niveau des brides de fixation, préservant l'esthétique de l'installation.

Installation et mise en œuvre

Le ressort s'insère très facilement lors de l'assemblage de la structure FlatFix Fusion :

1. Placez le ressort sur le support de base ou le profilé de liaison selon la configuration.
2. Posez le panneau solaire par-dessus.
3. Serrez la bride de fixation : la pression exercée assure automatiquement le contact électrique entre le panneau et la structure.

Conseil d'expert : Vérifiez la réglementation locale pour déterminer le nombre de points de mise à la terre nécessaires par rangée afin de garantir une évacuation efficace des charges électriques vers la terre principale du bâtiment.
