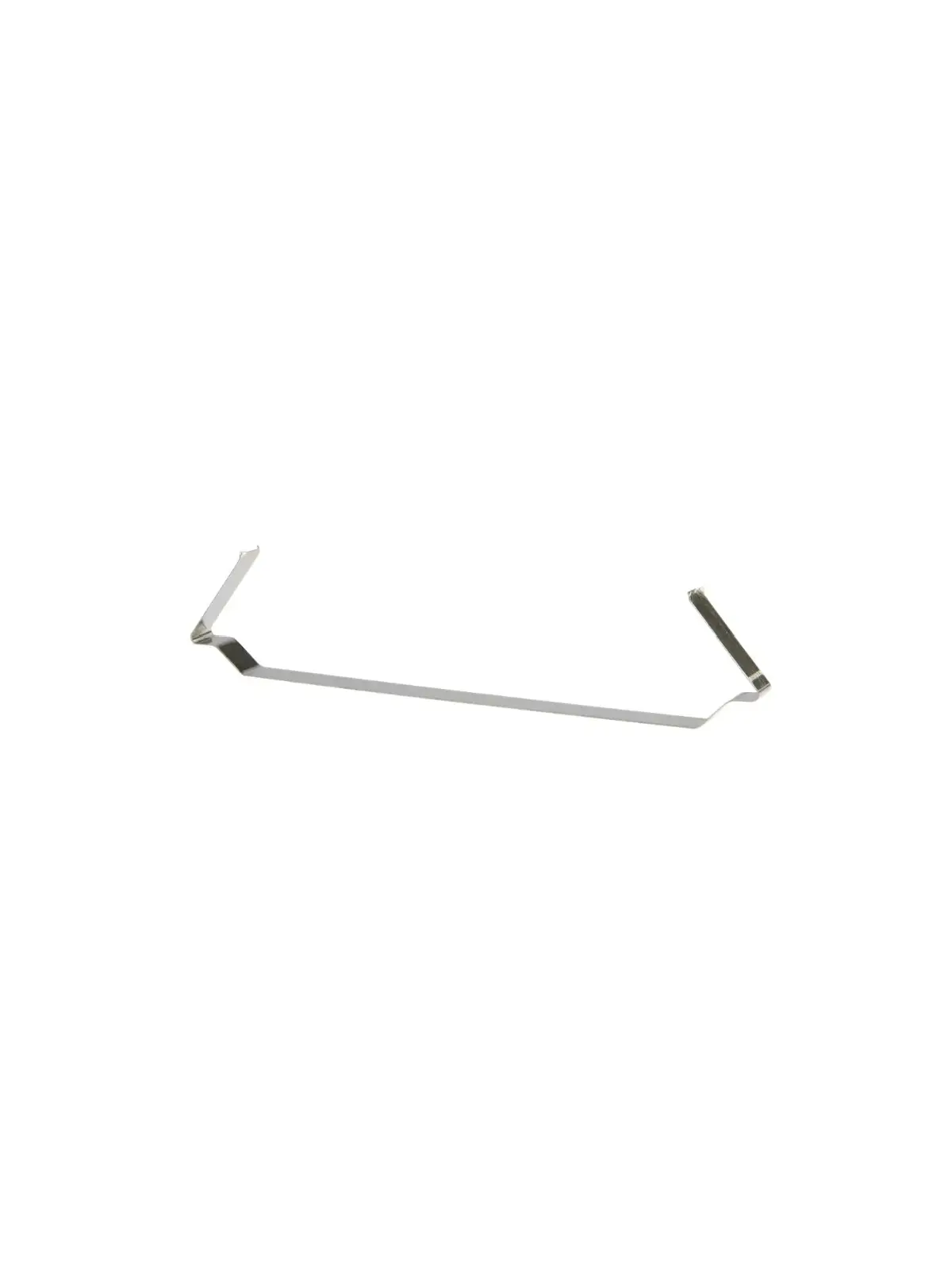

FlatFix Fusion Erdungsfeder

FlatFix Fusion-Erdungsfeder

Sorgen Sie für die elektrische Sicherheit Ihrer Anlage mit der FlatFix Fusion Erdungsfeder. Dieses kleine Bauteil, das für das ESDEC-Montagesystem unverzichtbar ist, gewährleistet eine automatische Potentialausgleichsverbindung zwischen den Solarmodulen und der Aluminium-Tragkonstruktion.

Beim Festziehen der Module durchdringt die Feder die Eloxalschicht des Modulrahmens und stellt so einen zuverlässigen und dauerhaften elektrischen Kontakt her. Diese Vorrichtung ermöglicht eine schnelle und sichere Erdung des gesamten Photovoltaikfeldes, ohne dass für jedes Modul einzelne Erdungskabel verlegt werden müssen.

Warum ist diese Komponente unverzichtbar?

Die Erdung ist eine gesetzliche Vorschrift zum Schutz von Anlagen und Personen vor Überspannungen und Isolationsfehlern. Die FlatFix Fusion-Feder vereinfacht diesen kritischen Schritt, indem sie die Erdungsfunktion direkt in den mechanischen Montageprozess integriert.

Die Vorteile der Erdungsfeder:

• Erhebliche Zeitersparnis: Macht das Bohren oder die Verwendung von Erdungsklemmen an jedem Modulrahmen überflüssig.
• Hochzuverlässiger Kontakt: Entwickelt, um sich in die Eloxierung des Rahmens einzubetten und langfristig eine konstante Leitfähigkeit zu gewährleisten.
• Robuste Konstruktion: Material, das korrosionsbeständig und widerstandsfähig gegen extreme Wetterbedingungen ist.
• Unsichtbare Integration: Wird unauffällig unter dem Panel an den Befestigungsflanschen angebracht, wodurch die Ästhetik der Anlage gewahrt bleibt.

Installation und Montage

Die Feder lässt sich bei der Montage der FlatFix Fusion-Konstruktion sehr einfach einsetzen:

1. Setzen Sie die Feder je nach Konfiguration auf die Grundhalterung oder das Verbindungsprofil.
2. Legen Sie das Solarmodul darauf.
3. Ziehen Sie die Befestigungsklammer fest: Der ausgeübte Druck stellt automatisch den elektrischen Kontakt zwischen dem Modul und der Konstruktion her.

Expertentipp: Prüfen Sie die örtlichen Vorschriften, um die Anzahl der erforderlichen Erdungspunkte pro Reihe zu ermitteln und so eine effiziente Ableitung der elektrischen Ladungen zur Haupterde des Gebäudes zu gewährleisten.
