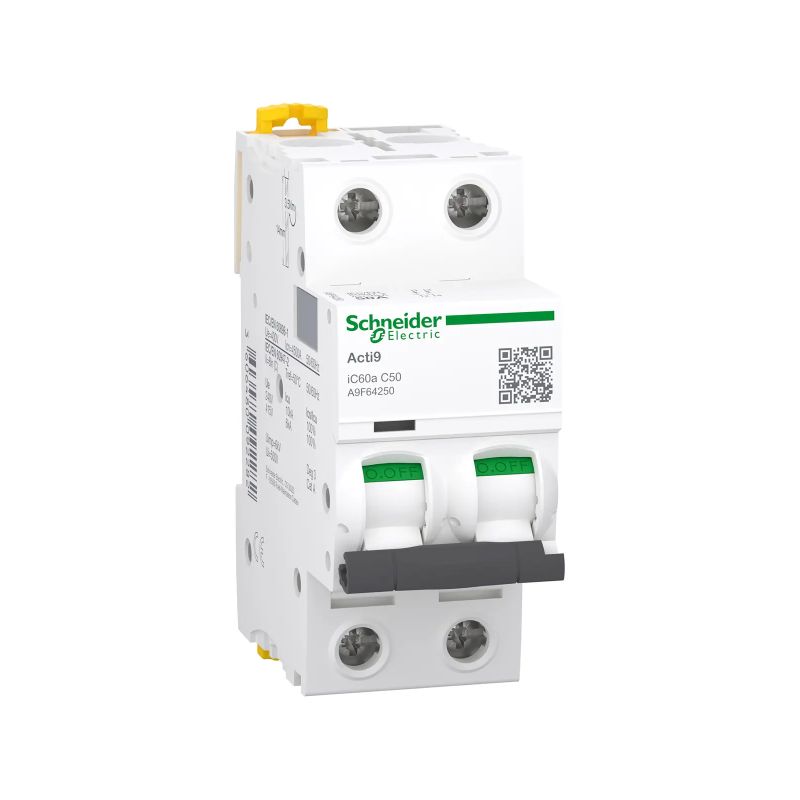

De Acti9 A9F64250 tweepolige stroomonderbreker beveiligt gelijktijdig de fase en nul van je huishoudelijke, commerciële of kleine industriële elektrische circuits. Met een nominale waarde van 50 A en een uitschakelcurve van type C is hij geschikt voor stopcontacten, verlichting, kleine motoren en AC-hulpcircuits in fotovoltaïsche installaties.
De magnetothermische technologie combineert thermische beveiliging (tegen overbelasting) en magnetische beveiliging (tegen kortsluiting tot 500 A). De breekcapaciteit is 10 kA bij 400V AC, wat veiligheid en betrouwbaarheid garandeert.
De 36 mm modulaire vermogenschakelaar is eenvoudig te installeren op 35 mm DIN-rail, met aansluitklemmen voor kabels tot 25 mm². Hij biedt een hoge duurzaamheid (20.000 mechanische cycli, 10.000 elektrische cycli) en IP20-bescherming.
Ideaal voor: huishoudelijke en tertiaire circuits, AC fotovoltaïsche circuits, kleine eenfasemotoren en algemene schakelbordbeveiliging.
De Schneider Acti9 A9F64250 modulaire stroomonderbreker is een 2-polige, 50-amp elektrische beveiliging ontworpen om uw residentiële, commerciële en kleine industriële circuits te beschermen. Dit thermisch-magnetische apparaat is gecertificeerd volgens IEC 60898-1 en combineert robuustheid, betrouwbaarheid en eenvoudige installatie om de veiligheid van uw elektrische installaties te garanderen.
Deze 2-polige 2P stroomonderbreker beveiligt tegelijkertijd fase en nul, waardoor het circuit volledig wordt verbroken in geval van overbelasting of kortsluiting. Met zijn nominale waarde van 50 ampère en type C uitschakelcurve (magnetische uitschakeling 5 tot 10 keer de nominale stroom) is hij ideaal voor stroomkringen met stopcontacten, verlichting, kleine eenfasemotoren en huishoudelijke of commerciële apparatuur.
De uitschakelcapaciteit is 10 kA bij 400V AC, wat een effectieve bescherming garandeert, zelfs in omgevingen waar kortsluitingen hoge stromen kunnen genereren. De nominale spanning van 400V AC (isolatiespanning 440V AC) maakt veilig gebruik mogelijk in enkelfasig of licht driefasig.
Het mechanisme bevat een dubbele thermische en magnetische beveiliging:
Deze dubbele beveiliging garandeert veiligheid en betrouwbaarheid, terwijl hinderlijke uitschakelingen worden beperkt dankzij de C-curve die is aangepast aan gematigde resistieve en inductieve belastingen.
| Toepassing | Aanbevolen kabeldoorsnede | Opmerkingen |
|---|---|---|
| Verlichting en huishoudelijke/tertiaire contactdozen | 6 mm² Cu | Circuits tot 50 A |
| Kleine eenfasemotoren | 10 mm² Cu | Compatibel met motoren ≤ 5,5 kW |
| Fotovoltaïsche AC-hulpcircuits | 6 tot 10 mm² Cu | Voor meters, bewaking, GBS en hulpapparatuur |
| Kleine licht industriële circuits | 6 tot 10 mm² Cu | Stopcontacten en niet-gemotoriseerde elektrische apparatuur |
NF C 15-100 en RGIE-conformiteit: De 50A vermogensschakelaar is geschikt voor koperen kabels met een stroombelastbaarheid ≥ 50A. De nominale waarde blijft lager dan de stroomdragende capaciteit van de kabel, waardoor optimale bescherming wordt gegarandeerd in overeenstemming met de huidige normen.
In fotovoltaïsche systemen biedt de Acti9 A9F64250 effectieve bescherming voor AC-circuits:
Voor hoofdbeveiliging aan de AC-zijde van de UPS kiest u voor onze vermogensschakelaars van een hoger kaliber.
Het compacte 36 mm brede modulaire formaat (2 x 18 mm modules) maakt eenvoudige installatie in standaard schakelborden mogelijk. Montage op 35 mm DIN-rail is eenvoudig en snel. De schroefklemmen zijn geschikt voor stijve en flexibele koperen geleiders tot 25 mm² met een aanbevolen aanhaalmoment van 2 Nm.
| Kenmerk | Waarde |
|---|---|
| Referentie fabrikant | A9F64250 |
| Merk | Schneider Electric |
| Bereik | Acti9 iC60a |
| Type | Miniatuurvermogenschakelaar (MCB) |
| Configuratie | 2P (tweepolig, 2-polig beveiligd) |
| Nominale stroom (In) | 50 A bij 30°C |
| Uitschakelcurve | C (algemeen gebruik) |
| Magnetische drempel | 8 × In ± 20% (350-440 A) |
| Breekvermogen (Icn) EN 60898-1 | 4500 A bij 400 V AC 50/60 Hz 3000 A bij 230V AC 50/60 Hz |
| Breekcapaciteit (Icu) EN 60947-2 | 10 kA bij 220-240V AC 50/60 Hz 6 kA bij 380-415V AC 50/60 Hz |
| Service breekcapaciteit (Ics) | 100% van Icu volgens EN 60947-2 |
| Limiterende klasse | 3 volgens EN/IEC 60898-1 |
| Nominale spanning (Ue) | 220-240 V AC 50/60 Hz (eenfase) 380-415V AC 50/60 Hz (fase naar fase) |
| Isolatiespanning (Ui) | 500 V AC 50/60 Hz |
| Impulsweerstandsspanning (Uimp) | 6 kV |
| Frequentie | 50/60 Hz |
| Uitschakel technologie | Thermisch-magnetisch |
| Normen | EN/IEC 60898-1 EN/IEC 60947-2 |
| Gebruikscategorie | Categorie A volgens EN 60947-2 |
| Isolerend vermogen | Ja volgens EN 60898-1 en EN 60947-2 |
| Volledig schijnbaar breken | Ja |
| Certificering | CE, CEBEC |
| Aantal modules (9 mm) | 4 modules (totaal 36 mm) |
| Montage | DIN-rail 35 mm, clip-on |
| Beschermingsklasse | IP20 (voorkant) |
| Type bediening | Kantelbare hendel |
| Signalering | Visuele uitschakelindicator |
| Type meerpaal | Enkele tunnelterminal (boven of onder) |
| Sectie stijve kabel | 35 mm² max. |
| Sectie flexibele kabel | Geleider doorsnede max. 25 mm² |
| Striplengte | 14 mm |
| Aandraaimoment | 3,5 Nm (boven of onder) |
| Bedrijfstemperatuurbereik | -25°C tot +70°C |
| Opslagtemperatuur | -40°C tot +85°C |
| Mechanische levensduur | 20.000 cycli |
| Elektrische levensduur | 10.000 cycli bij In |
| Afmetingen (H×B×D) | 85 × 36 × 78,5 mm |
| Gewicht | ≈ 0,250 kg |
| Kleur | Wit |
Voor meer informatie over het kiezen en dimensioneren van vermogensschakelaars kunt u onze volledige gids over vermogensschakelaars raadplegen. Ons technisch team is beschikbaar via onze ondersteuningsdienst om u te helpen bij het ontwerpen van uw elektrische schakelborden.
