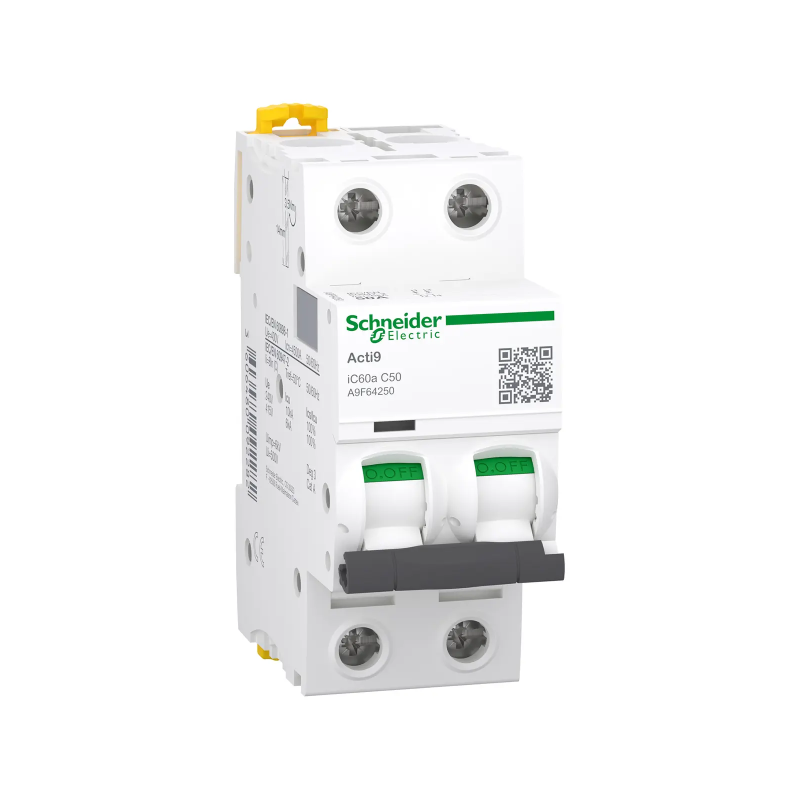

Le disjoncteur bipolaire Acti9 A9F64250 protège simultanément la phase et le neutre de vos circuits électriques résidentiels, tertiaires ou petits circuits industriels. Avec un calibre de 50A et une courbe de déclenchement type C, il est adapté aux prises, éclairages, petits moteurs et circuits auxiliaires AC dans les installations photovoltaïques.
Sa technologie magnétothermique combine protection thermique (contre les surcharges) et protection magnétique (contre les courts-circuits jusqu’à 500A). Le pouvoir de coupure est de 10 kA à 400V AC, garantissant sécurité et fiabilité.
Le disjoncteur modulaire de 36 mm s’installe facilement sur rail DIN 35 mm, avec des bornes acceptant des câbles jusqu’à 25 mm². Il offre une durabilité élevée (20 000 cycles mécaniques, 10 000 cycles électriques) et un degré de protection IP20.
Idéal pour : circuits domestiques et tertiaires, circuits AC photovoltaïques, petits moteurs monophasés et protections générales de tableaux électriques.
Le disjoncteur modulaire Schneider Acti9 A9F64250 est une protection électrique bipolaire 2 pôles de 50 ampères, conçue pour sécuriser vos circuits résidentiels, tertiaires et petits circuits industriels. Certifié selon la norme IEC 60898-1, ce dispositif magnétothermique associe robustesse, fiabilité et installation facile pour garantir la sécurité de vos installations électriques.
Ce disjoncteur bipolaire 2P protège simultanément la phase et le neutre, assurant une coupure complète du circuit en cas de surcharge ou de court-circuit. Avec son calibre de 50 ampères et sa courbe de déclenchement type C (déclenchement magnétique 5 à 10 fois le courant nominal), il est idéal pour les circuits comprenant : prises, éclairage, petits moteurs monophasés et équipements domestiques ou tertiaires.
Le pouvoir de coupure est de 10 kA à 400V AC, garantissant une protection efficace même dans des environnements où les courts-circuits peuvent générer un courant élevé. La tension nominale de 400V AC (tension d’isolement 440V AC) permet une utilisation sûre en monophasé ou triphasé léger.
Le mécanisme intègre un double système de protection thermique et magnétique :
Cette double protection garantit sécurité et fiabilité, tout en limitant les déclenchements intempestifs grâce à la courbe C adaptée aux charges résistives et inductives modérées.
| Application | Section de câble recommandée | Notes |
|---|---|---|
| Éclairage et prises domestiques/tertiaires | 6 mm² Cu | Circuits jusqu’à 50A |
| Petits moteurs monophasés | 10 mm² Cu | Compatible avec moteurs ≤ 5,5 kW |
| Circuits auxiliaires AC photovoltaïques | 6 à 10 mm² Cu | Pour compteurs, monitoring, BMS et auxiliaires |
| Petits circuits industriels légers | 6 à 10 mm² Cu | Prises et équipements électriques non motorisés |
Conformité NF C 15-100 et RGIE : Le disjoncteur 50A est adapté aux câbles cuivre dont le courant admissible est ≥ 50A. Le calibre reste inférieur au courant admissible du câble, assurant une protection optimale selon les normes en vigueur.
Dans les systèmes photovoltaïques, le Acti9 A9F64250 protège efficacement les circuits AC :
Pour la protection principale côté AC de l’onduleur, optez pour nos disjoncteurs de calibres supérieurs.
Le format modulaire compact de 36 mm de largeur (2 modules de 18 mm) permet une installation facile dans les tableaux standards. Le montage sur rail DIN 35 mm s’effectue par simple encliquetage. Les bornes à vis acceptent les conducteurs cuivre rigides et souples jusqu’à 25 mm² avec un couple de serrage recommandé de 2 Nm.
| Caractéristique | Valeur |
|---|---|
| Référence fabricant | A9F64250 |
| Marque | Schneider Electric |
| Gamme | Acti9 iC60a |
| Type | Disjoncteur miniature (MCB) |
| Configuration | 2P (bipolaire, 2 pôles protégés) |
| Courant nominal (In) | 50 A à 30°C |
| Courbe de déclenchement | C (usage général) |
| Seuil magnétique | 8 × In ± 20% (350-440 A) |
| Pouvoir de coupure (Icn) EN 60898-1 | 4500 A à 400V AC 50/60 Hz 3000 A à 230V AC 50/60 Hz |
| Pouvoir de coupure (Icu) EN 60947-2 | 10 kA à 220-240V AC 50/60 Hz 6 kA à 380-415V AC 50/60 Hz |
| Pouvoir de coupure service (Ics) | 100% de Icu conforme EN 60947-2 |
| Classe de limitation | 3 conforme EN/IEC 60898-1 |
| Tension assignée (Ue) | 220-240V AC 50/60 Hz (monophasé) 380-415V AC 50/60 Hz (entre phases) |
| Tension d'isolement (Ui) | 500 V AC 50/60 Hz |
| Tension de tenue aux chocs (Uimp) | 6 kV |
| Fréquence | 50/60 Hz |
| Technologie déclenchement | Thermique-magnétique |
| Normes | EN/IEC 60898-1 EN/IEC 60947-2 |
| Catégorie d'emploi | Catégorie A conforme EN 60947-2 |
| Aptitude au sectionnement | Oui conforme EN 60898-1 et EN 60947-2 |
| Coupure pleinement apparente | Oui |
| Certification | CE, CEBEC |
| Nombre de modules (9mm) | 4 modules (36 mm total) |
| Montage | Rail DIN 35mm, clipsable |
| Classe de protection | IP20 (face avant) |
| Type de commande | Levier basculant |
| Signalisation | Indicateur de déclenchement visuel |
| Type de borne | Borne simple tunnel (haut ou bas) |
| Section câble rigide | Max. 35 mm² |
| Section câble souple | Max. 25 mm² |
| Longueur de dénudage | 14 mm |
| Couple de serrage | 3,5 Nm (haut ou bas) |
| Température de fonctionnement | -25°C à +70°C |
| Température de stockage | -40°C à +85°C |
| Durée de vie mécanique | 20 000 cycles |
| Durée de vie électrique | 10 000 cycles à In |
| Dimensions (H×L×P) | 85 × 36 × 78,5 mm |
| Poids | ≈ 0,250 kg |
| Couleur | Blanc |
Pour approfondir vos connaissances sur le choix et le dimensionnement des disjoncteurs, consultez notre guide complet sur les disjoncteurs. Notre équipe technique reste disponible via notre support pour vous aider dans la conception de vos tableaux électriques.
