El disyuntor bipolar Acti9 A9F64250 protege simultáneamente la fase y el neutro de sus circuitos eléctricos residenciales, comerciales o de pequeña industria. Con una potencia de 50 A y una curva de disparo de tipo C, es adecuado para tomas de corriente, alumbrado, pequeños motores y circuitos auxiliares de CA en instalaciones fotovoltaicas.
Su tecnología magnetotérmica combina la protección térmica (contra sobrecargas) y magnética (contra cortocircuitos de hasta 500 A). Su poder de corte es de 10 kA a 400 V CA, garantizando seguridad y fiabilidad.
El interruptor automático modular de 36 mm es fácil de instalar en carril DIN de 35 mm, con terminales que aceptan cables de hasta 25 mm². Ofrece una gran durabilidad (20.000 ciclos mecánicos, 10.000 ciclos eléctricos) y protección IP20.
Ideal para: circuitos domésticos y terciarios, circuitos fotovoltaicos de corriente alterna, pequeños motores monofásicos y protección general de cuadros eléctricos.

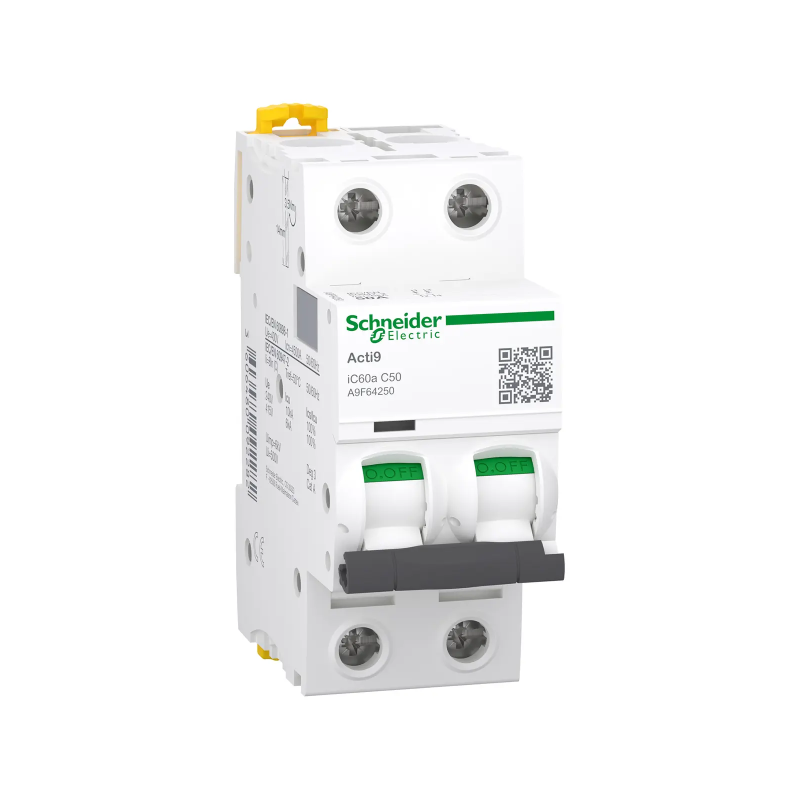

El disyuntor modular Schneider Acti9 A9F64250 es un dispositivo de protección eléctrica de 2 polos y 50 amperios diseñado para proteger sus circuitos residenciales, comerciales y pequeños circuitos industriales. Certificado según la norma IEC 60898-1, este dispositivo termomagnético combina robustez, fiabilidad y facilidad de instalación para garantizar la seguridad de sus instalaciones eléctricas.
Este disyuntor bipolar 2P protege simultáneamente la fase y el neutro, garantizando la ruptura completa del circuito en caso de sobrecarga o cortocircuito. Con su capacidad de 50 amperios y su curva de disparo de tipo C (disparo magnético de 5 a 10 veces la intensidad nominal), es ideal para circuitos que incluyan tomas de corriente, iluminación, pequeños motores monofásicos y equipos domésticos o comerciales.
El poder de corte es de 10 kA a 400 V CA, lo que garantiza una protección eficaz incluso en entornos donde los cortocircuitos pueden generar corrientes elevadas. La tensión nominal de 400 V CA (tensión de aislamiento de 440 V CA) permite un uso seguro en monofásico o trifásico ligero.
El mecanismo incorpora un doble sistema de protección térmica y magnética:
Esta doble protección garantiza la seguridad y la fiabilidad, limitando al mismo tiempo los disparos intempestivos gracias a la curva C adaptada a las cargas resistivas e inductivas moderadas.
| Aplicación | Sección de cable recomendada | Notas |
|---|---|---|
| Alumbrado y tomas domésticas/terciarias | 6 mm² Cu | Circuitos hasta 50A |
| Pequeños motores monofásicos | 10 mm² Cu | Compatible con motores ≤ 5,5 kW |
| Circuitos auxiliares de corriente alterna fotovoltaica | De 6 a 10 mm² Cu | Para contadores, monitorización, BMS y auxiliares. |
| Pequeños circuitos industriales ligeros | 6 a 10 mm² Cu | Tomas de corriente y equipos eléctricos no motorizados |
Conformidad NF C 15-100 y RGIE: El interruptor automático 50A es adecuado para cables de cobre con una capacidad de corriente ≥ 50A. El calibre sigue siendo inferior a la capacidad de transporte de corriente del cable, lo que garantiza una protección óptima conforme a las normas vigentes.
En los sistemas fotovoltaicos, el Acti9 A9F64250 proporciona una protección eficaz para los circuitos de CA:
Para la protección principal en el lado de CA del SAI, opte por nuestros disyuntores de mayor calibre.
El formato modular compacto de 36 mm de ancho (2 módulos de 18 mm) permite una fácil instalación en cuadros de distribución estándar. El montaje en carril DIN de 35 mm es una sencilla operación de encaje a presión. Los terminales de tornillo aceptan conductores de cobre rígidos y flexibles de hasta 25 mm² con un par de apriete recomendado de 2 Nm.
| Característica | Valor |
|---|---|
| Referencia del fabricante | A9F64250 |
| Marca | Schneider Electric |
| Gama | Acti9 iC60a |
| Tipo | Interruptor automático en miniatura (MCB) |
| Configuración | 2P (bipolar, protección bipolar) |
| Corriente nominal (In) | 50 A a 30°C |
| Curva de disparo | C (uso general) |
| Umbral magnético | 8 × In ± 20% (350-440 A) |
| Poder de corte (Icn) EN 60898-1 | 4500 A a 400V AC 50/60 Hz 3000 A a 230V AC 50/60 Hz |
| Poder de corte (Icu) EN 60947-2 | 10 kA a 220-240V AC 50/60 Hz 6 kA a 380-415V CA 50/60 Hz |
| Poder de corte en servicio (Ics) | 100% del Icu según EN 60947-2 |
| Clase de limitación | 3 según EN/IEC 60898-1 |
| Tensión nominal (Ue) | 220-240V AC 50/60 Hz (monofásica) 380-415V AC 50/60 Hz (fase-fase) |
| Tensión de aislamiento (Ui) | 500 V CA 50/60 Hz |
| Tensión soportada a los impulsos (Uimp) | 6 kV |
| Frecuencia | 50/60 Hz |
| Tecnología de disparo | Térmico-magnético |
| Normas | EN/IEC 60898-1 EN/IEC 60947-2 |
| Categoría de utilización | Categoría A según EN 60947-2 |
| Capacidad de aislamiento | Sí según EN 60898-1 y EN 60947-2 |
| Rotura totalmente aparente | Sí |
| Certificación | CE, CEBEC |
| Número de módulos (9 mm) | 4 módulos (36 mm en total) |
| Montaje | Carril DIN de 35 mm, clip-on |
| Grado de protección | IP20 (frontal) |
| Tipo de mando | Palanca basculante |
| Señalización | Indicador visual de disparo |
| Tipo pivote | Terminal de túnel único (superior o inferior) |
| Sección de cable rígido | 35 mm² máx. |
| Sección de cable flexible | Sección de conductor 25 mm² máx. |
| Longitud de desaislado | 14 mm |
| Par de apriete | 3,5 Nm (arriba o abajo) |
| Temperatura de funcionamiento | -25°C a +70°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Vida mecánica | 20.000 ciclos |
| Vida útil eléctrica | 10.000 ciclos a In |
| Dimensiones (Al×An×F) | 85 × 36 × 78,5 mm |
| Peso | ≈ 0,250 kg |
| Color | Blanco |
Para saber más sobre la elección y el dimensionamiento de los disyuntores, consulte nuestra guía completa sobre disyuntores. Nuestro equipo técnico está a su disposición a través de nuestro servicio de asistencia para ayudarle a diseñar sus cuadros eléctricos.
