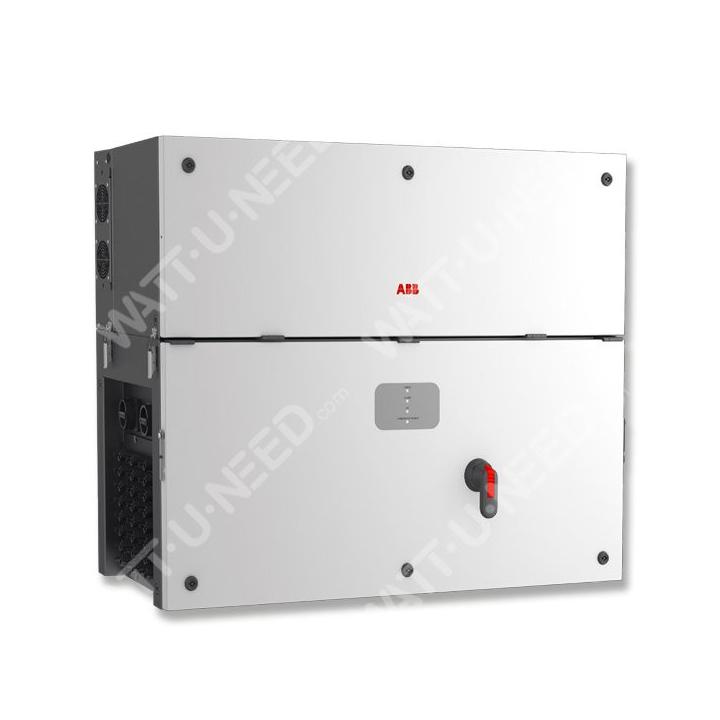

ABB PVS 100TL: Vermogen en Flexibiliteit voor uw Zonne-installaties
De driefasige ABB PVS 100TL omvormer is ontworpen om te voldoen aan de eisen van grote zonne-installaties. Met zijn hoge vermogen, modulaire ontwerp en meerdere functies, optimaliseert hij de energieproductie en vereenvoudigt hij de installatie.
Waarom kiezen voor de ABB PVS 100TL?
Belangrijke Voordelen:
Optimaliseer uw zonne-energieproductie met de ABB PVS 100TL omvormer.
De PVS-100/120 omvormer is de driefasige omvormer die is aangesloten op de Cloud en voldoet aan uw behoeften op het gebied van prestaties en flexibiliteit, zowel voor uw dakprojecten die zijn aangesloten op 400V als voor uw PV-energiecentraleprojecten die zijn aangesloten op het HTA-net.
Dankzij het hoge vermogen van de omvormer kunt u het totale aantal eenheden verminderen, waardoor uw installatie-, logistieke en onderhoudskosten direct dalen. Dankzij het compacte formaat en de veelzijdige montagebeugel kan hij eenvoudig vlak (bijvoorbeeld achter een dakrand) of verticaal tegen een muur worden geïnstalleerd. Met de omvormer en zijn behuizing, die alle nodige bescherming biedt, kunt u aanzienlijke besparingen realiseren, zowel aan de DC-zijde (geen andere behuizing vereist) als aan de AC-zijde (hoofd LV-printplaat).
De tweetraps topologie en zes MPPT's garanderen een flexibele dimensionering en optimale prestaties, ongeacht het aantal en het model van de gebruikte PV-modules en ongeacht hun vuil- en schaduwcondities.
| Model | PVS 100 TL |
| Ingang |
| Absolute maximale DC-ingangsspanning (Vmax,abs) | 1000V |
| DC-ingangsspanning starten (Vstart) | 420V (400...500 V) |
| Bereik DC-ingangsspanning (Vdcmin...Vdcmax) | 360...1000 V |
| Nominale DC-ingangsspanning (Vdcr) | 620V |
| Nominaal DC-ingangsvermogen (Pdcr) | 102 000W |
| Aantal onafhankelijke MPPT's |
| DC-spanningsbereik (VMPPTmin..VMPPTmax) bij Pacr | 480. | 850V |
| Maximaal ingangsvermogen voor elke MPPT (PMPPT,max) | 17500 W [480V≤VMPPT≤850V] |
| Maximale DC-ingangsstroom voor elke MPPT (Idcmax) | 36 A |
| ingangskortsluitstroom | |
| kortsluitstroom (Iscmax) voor elke MPPT | 50 A 1) |
| Aantal DC-ingangsparen voor elke MPPT |
| Type DC-aansluiting | Connectoren 2) |
| Ingangsbeveiliging |
| Bescherming tegen omgekeerde polariteit | Ja, |
| van een beperkte stroombron |
| Ingangsoverspanningsbeveiliging voor elke MPPT - | |
| Overspanningsbeveiligingen | Type 2 met bewaking |
| Bewaking van de isolatie van het fotovoltaïsche veld | Volgens IEC62109 |
| DC-schakelkarakteristieken voor elke MPPT | 50 A / 1000 V |
| 15 A / 1000 V 3) |
| Stringstroombewaking |
| : Bewaking van 24 SX-ingangsstromen: |
| Bewaking van de 6 MPPT-stromen |
| Uitgang |
| Type AC-netaansluiting | Driefasig 3P+PE of 3P+N+PE |
| Nominaal AC-vermogen (Pacr @cosφ=1) | 100 000 |
| W |
| Maximaal AC uitgangsvermogen (Pacmax @cosφ=1) | 100 000 W |
| Maximaal AC uitgangsvermogen (Pacmax @cosφ=1) | 100 000 VA |
| Nominale AC netspanning (Vac,r) | 400 V |
| AC-spanningsbereik | 320....480 V 4) |
| Maximale AC-uitgangsstroom (Iac,max) | 145 A |
| Nominale netfrequentie (en) | 50 Hz / 60 Hz |
| Netfrequentiebereik (fmin | |
| ..fmax) | 45...55 Hz / 55...65 Hz 5) |
| Nominale arbeidsfactor en instelbereik | > 0,995, 0...1 inductief/capacitief met max. |
| Smax |
| Totale harmonische vervorming | < |
| 3% |
| Maximaal toegestane doorsnede | 185mm2 Cu of Alu |
| Type AC-aansluiting |
| op Alu/Cu pad, |
| 4x PE M40 + 1x PE M25 voor eenpolige kabel (of optioneel 1x PE M63 voor meerpolige kabel) |
| Uitgangsbeveiliging |
| Anti-eilandbeveiliging |
| eilandbedrijf |
| Volgens lokale normen |
| Maximale externe AC-beveiliging | 225 A |
| Overspanningsbeveiliging - vervangbare PF-modules | Type 2 met bewaking |
| Operationele prestaties |
| Maximale efficiëntie (ηmax) | 98.4% |
| Gewogen efficiëntie (EURO) | 98.2% |
| Communicatie |
| Geïntegreerde communicatie-interface |
| RS485, 2x Ethernet (RJ45), WLAN (IEEE802.11 b/g/n @ 2,4 Ghz) |
| Gebruikersinterface |
| LED's, gebruikerswebinterface |
| Communicatieprotocollen | Modbus RTU/TCP (Sunspec) |
| Monitoring | Webinterface, |
| Mobiele applicatie |
| Remote monitoring services | Toegang tot Aurora Vision monitoring portal |
| Geavanceerde functies | Geïntegreerde datalogger, Gegevensoverdracht naar ABB cloud |
| Omgevingsparameters |
| Omgevingstemperatuurbereik |
| ....+60°C vermogensreductie > 40°C |
| Relatieve vochtigheid | 4% |
| 100% condensatie |
| Geluidsemissieniveau | 68dB(A) @ 1m |
| Maximale werkingshoogte | 2000 m |
| Algemene kenmerken |
| Milieubeveiligingsgraad | |
| Bescherming van het milieu | IP66 (ventilatoreenheid IP54) |
| Koeling | Geforceerde lucht |
| Afmetingen (H x B x D) |
| mm |
| Gewicht | 70kg vermogensmodule ; |
~
| 55kg DC/AC-behuizing |
| Montagebeugels | Voor "wand"- of "vloer"-montage |
| Veiligheid |
| Isolatieniveau | Zonder transformator |
| Markering | CE |
| EMC- en veiligheidsnormen | IEC/EN 62109-1, |
| IEC/EN 62109-2 |
| Netwerknormen (controleer beschikbaarheid bij uw verkoopkanaal) | DIN VDE 0126-1-1A1 VFR2014, IEC 0-16, IEC 61727, IEC 62116, IEC 60068, |
| IEC 61683 |
| Beschikbare varianten (module/kast) |
| Voedingsmodule | PVS-100-TL-POWERMODULE-400 |
| 24 DC-ingangen gezekerd op beide polariteiten + DC inter-sec + bewaking van 24 DC-ingangen + AC inter-sec + DC en AC overspanningsbeveiligingen Type 2 |
S
| X2-PVS-100/120-TL |
| 24 DC-ingangen gezekerd op één pool + DC inter-sec + bewaking van de 6 MPPT + DC en AC overspanningsbeveiligingen Type 2 |
| Optie beschikbaar |
| Plaat voor meerpolige AC-kabel 1x PE M63 + 1x PE M25 | MULTICORE AC PLATE |
