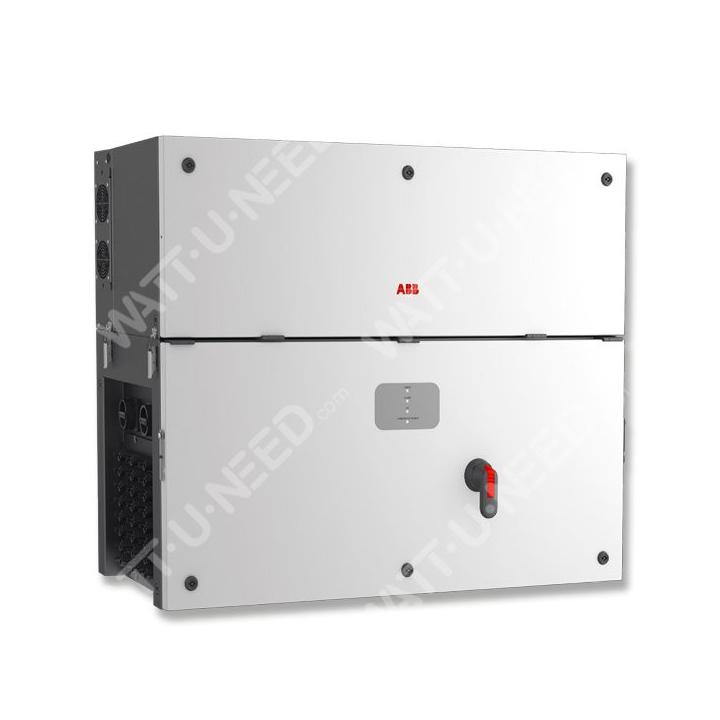

ABB PVS 100TL: Leistung und Flexibilität für Ihre Solaranlagen
Der dreiphasige Wechselrichter ABB PVS 100TL ist für die Anforderungen großer Solaranlagen konzipiert. Mit seiner hohen Leistung, dem modularen Design und seinen zahlreichen Funktionen optimiert er die Energieproduktion und vereinfacht die Installation.
Warum den ABB PVS 100TL wählen?
Wichtige Vorteile:
Optimieren Sie Ihre Solarenergieproduktion mit dem ABB PVS 100TL Wechselrichter.
Der PVS-100/120 ist ein dreiphasiger Wechselrichter mit Cloud-Anbindung, der Ihre Anforderungen an Leistung und Flexibilität sowohl bei 400V-Dachprojekten als auch bei PV-Kraftwerksprojekten mit HS-Anschluss erfüllt.
Die hohe Leistung des Wechselrichters ermöglicht es, die Gesamtzahl der Einheiten zu reduzieren, wodurch Ihre Installations-, Logistik- und Wartungskosten direkt gesenkt werden. Dank seiner kompakten Größe und der vielseitigen Halterung kann er entweder flach (z. B. hinter einem Dachvorsprung) oder vertikal an einer Wand installiert werden. Der Wechselrichter und das dazugehörige Gehäuse mit allen notwendigen Schutzvorrichtungen ermöglichen Ihnen erhebliche Einsparungen sowohl auf der DC-Seite (kein weiteres Gehäuse erforderlich) als auch auf der AC-Seite (NSHV).
Die zweistufige Topologie und die sechs MPPTs sorgen für eine flexible Auslegung und optimale Leistung, unabhängig von der Anzahl und dem Modell der verwendeten PV-Module und unabhängig von deren Verschmutzungs- und Verschattungsbedingungen.
| Modell | PVS 100 TL |
| Input |
| Maximale absolute DC-Eingangsspannung (Vmax,abs) | 1000V |
| DC-Start-Eingangsspannung (Vstart |
| 400...500 V |
| DC-Betriebseingangsspannungsbereich (Vdcmin | |
| ..Vdcmax) | 360...1000 V |
| DC-Nenneingangsspannung (Vdcr) |
| DC-Nenneingangsleistung (Pdcr |
| 102 000W |
| Anzahl unabhängiger MPPTs |
| DC-Spannungsbereich (VMPPTmin. | ||
| VMPPTmax) bei Pacr | 480. | 850V |
| Maximale Eingangsleistung für jeden MPPT (PMPPT,max) | 17500 W [480V≤VMPPT≤850V] |
| Maximale Gleichstrom-Eingangsstromstärke für jeden MPPT (Idcmax) | 36 A |
| KurzschlussstromMaximaler Eingangsstromkreis (Iscmax) für jeden MPPT | 50 A 1) |
| Anzahl der DC-Eingangspaare für jeden MPPT |
| DC-Anschlusstyp | Steckverbinder 2) |
| Ja |
| aus einer begrenzten Stromquelle |
| Eingangsüberspannungsschutz für jeden MPPT - |
| Überspannungsableiter |
| Typ 2 mit Überwachung |
| Isolationskontrolle des PV-Feldes | Nach IEC62109 |
| DC-Schaltereigenschaften für jeden MPPT | 50 A / 1000 V |
| 15 A / 1000 V 3) |
| Monitoring der Strangströme |
| Monitoring der 24 Eingangsströme SX: |
| Monitoring der 6 MPPT-Ströme |
| Am Ausgang |
| AC-Netzanschlussart | Dreiphasig 3P+PE oder 3P+N+PE |
| AC-Nennleistung (Pacr @cosφ=1) | 100.000 |
| W |
| Maximale AC-Ausgangsleistung (Pacmax @cosφ=1) | 100 000 W |
| Maximale AC-Ausgangsleistung (Pacmax @cosφ=1) | 100 000 VA |
| Nominale AC-Netzspannung (Vac,r) | 400 V |
| AC-Spannungsbereich | 320...480 V 4) |
| Maximale AC-Ausgangsstromstärke (Iac,max) | 145 A |
| Nennnetzfrequenz (fr) | 50 Hz / 60 Hz |
| Netzfrequenzbereich | |
| fmin | |
| ..fmax) | 45...55 Hz / 55...65 Hz 5) |
| Nennleistungsfaktor und Einstellbereich | > 0.995, 0...1 induktiv/kapazitiv mit max |
| Smax |
| Gesamtklirrfaktor | < |
| 3% |
| Maximal zulässiger Querschnitt | 185mm2 Cu oder Alu |
| Anschlussart AC | Anschluss auf der Fläche Alu/Cu |
| 4x PE M40 + 1x PE M25 für einzelne einpolige Kabel (oder optional 1x PE M63 für ein mehrpoliges Kabel) |
| Ausgangsschutz |
| Schutz | |
| gegenInselbildung | Gemäß lokalen Normen |
| Maximale Bemessung des externen AC-Schutzes | 225 A |
| Überspannungsschutz - austauschbare PF-Module | Typ 2 mit Überwachung |
| Betriebsleistung |
| Maximaler Wirkungsgrad (ηmax) | 98 |
| 4% |
| Gewichtete Rendite (EURO) | 98.2% |
| Kommunikation |
| Integrierte Kommunikationsschnittstelle |
| RS485, 2x Ethernet (RJ45), WLAN (IEEE802.11 b/g/n @ 2,4 Ghz) |
| Benutzerschnittstelle |
| LEDs, Web-Benutzerschnittstelle |
| Kommunikationsprotokolle | Modbus RTU/TCP (Sunspec) |
| Überwachung | Webschnittstelle |
| Mobile App |
| Fernüberwachungsdienste | Zugriff auf das Überwachungsportal Aurora Vision |
| Erweiterte Funktionen | Integrierter Datenlogger, Datentransfer in die ABB-Cloud |
| Umweltparameter |
| Umgebungstemperaturbereich |
| ..+60°C Leistungsreduzierung > 40°C |
| Relative Luftfeuchtigkeit | 4% |
| 100% Kondensation |
| Geräuschemissionspegel | 68dB(A) @ 1m |
| Maximale Betriebshöhe | 2000 m |
| Allgemeine Daten |
| Umgebungsschutz | IP66 (Lüfterblock IP54) |
| Kühlung | Gezwungene Luft |
| Abmessungen (H x B x T) | 869x1086x419 mm |
| Gewicht | 70kg Leistungsmodul ; |
| ~55kg DC/AC-Kasten |
| Befestigungsbügel | Zur "Wand"- oder "Boden"-Installation |
| Sicherheit |
| Isolationspegel | Ohne Transformator |
| Kennzeichnung | CE |
| EMV- und Sicherheitsnormen |
| 62109-1 |
| IEC/EN 62109-2 |
| Netzwerknormen (Verfügbarkeit bei Ihrem Verkaufskanal prüfen) | DIN VDE 0126-1-1A1 VFR2014, IEC 0-16, IEC 61727, IEC 62116, IEC 60068 |
| IEC 61683 |
| Verfügbare Varianten (Modul/Box) |
| Leistungsmodul | PVS-100-TL-POWERMODULE-400 |
| 24 DC-Eingänge, die auf beiden Polaritäten abgesichert sind + DC-Intersec + Überwachung der 24 DC-Eingänge + AC-Intersec + DC- und AC-Überspannungsableiter Typ 2 |
| SX2-PVS-100/120-TL |
| 24 DC-Eingänge, einpolig abgesichert + DC-Intersec + Überwachung der 6 MPPTs + DC- und AC-Ableiter Typ 2 |
| Verfügbare Option |
| Platte für mehrpolige AC-Kabel 1x PE M63 + 1x PE M25 |
| PLATE |
