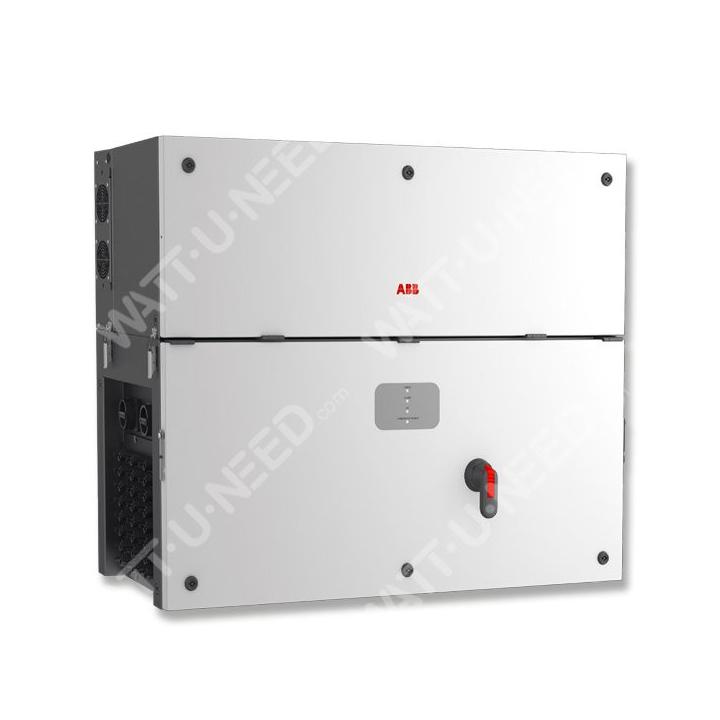

ABB PVS 100TL: Potencia y Flexibilidad para sus Instalaciones Solares
El inversor trifásico ABB PVS 100TL está diseñado para satisfacer las exigencias de grandes instalaciones solares. Con su alta potencia, diseño modular y múltiples funcionalidades, optimiza la producción de energía y simplifica su instalación.
¿Por qué elegir el ABB PVS 100TL?
Beneficios Clave:
Optimice su producción de energía solar con el inversor ABB PVS 100TL.
El inversor PVS-100/120 es el inversor trifásico conectado a la nube que satisface sus necesidades de rendimiento y flexibilidad tanto para sus proyectos sobre tejado conectados a 400 V como para sus proyectos de centrales fotovoltaicas conectadas a la red HTA.
La elevada potencia del inversor le permite reducir el número total de unidades, reduciendo directamente sus costes de instalación, logística y mantenimiento. Gracias a su tamaño compacto y a su versátil soporte de montaje, puede instalarse fácilmente tanto en plano (por ejemplo, detrás del parapeto de un tejado) como en vertical contra una pared. El inversor y su envolvente, que incluye todas las protecciones necesarias, le permitirán realizar ahorros significativos tanto en el lado de CC (no necesita otra envolvente) como en el lado de CA (cuadro principal de BT).
La topología de dos etapas y los seis MPPT garantizan un dimensionamiento flexible y un rendimiento óptimo, sea cual sea el número y el modelo de los módulos fotovoltaicos utilizados, así como sus condiciones de suciedad y sombreado.
| Modelo | PVS 100 TL |
| Entrada |
| Tensión de entrada de CC máxima absoluta (Vmax,abs) | 1000V |
| Tensión de entrada de CC de arranque (Vstart) | 420V (400...500 V) |
| Rango de tensión de entrada de CC de funcionamiento (Vdcmin...Vdcmax) | 360...1000 V |
| (Vdcr) | 620V |
| Potencia nominal de entrada CC (Pdcr) | 102 000W |
| Número de MPPT independientes |
| Rango de tensión CC (VMPPTmin | ||
| VMPPTmax) en Pacr | 480. | 850V |
| Potencia máxima de entrada para cada MPPT (PMPPT, | |
| ) | 17500 W [480V≤VMPPT≤850V] |
| CC máxima para cada MPPT (Idcmax) | 36 A |
| de cortocircuito |
| de |
| 50 A 1) |
| Número de pares de entrada de CC para cada MP |
| Tipo de conexión de CC | Conectores 2) |
| Protección de entrada |
| Protección contra polaridad inversa | Sí, |
| una fuente de corriente limitada |
| sobretensión de entrada para cada MPPT - | |
| Protectores contra sobretensiones | Tipo 2 con supervisión |
| Supervisión del aislamiento del campo fotovoltaico | Según IEC62109 |
| Características del interruptor de CC para |
| 50 A / 1000 V |
| 15 A / 1000 V 3) |
| Supervisión de la corriente de string |
| : Monitorización de 24 corrientes de entrada SX: |
| las 6 corrientes MPPT |
| Salida |
| Tipo de conexión a la red de CA | Trifásica 3P+PE o 3P+N+PE |
| Potencia nominal de CA (Pacr @cosφ=1) | 100 000 |
| W |
| salida de CA (Pacmax @cosφ=1 |
| 100 000 W |
| Potencia máxima de salida de CA (Pacmax @cosφ=1) | 100 000 VA |
| Tensión nominal de red de CA (Vac,r) | 400 V |
| Rango de tensión de |
| 320. |
| 480 V 4) |
| Corriente de salida de CA máxima (Iac,max) | 145 A |
| Frecuencia nominal de red (en) | 50 Hz / 60 Hz |
| de frecuencias de red (fmin...fmax) | 45...55 Hz / 55...65 Hz 5) |
| Factor de potencia nominal y rango de ajuste | > 0,995, 0...1 inductivo/capacitivo con |
| Smax |
| Distorsión armónica |
| < |
| 3% |
| Sección máxima admisible | 185mm2 Cu o Alu |
| Tipo de conexión CA |
| sobre pad Alu/Cu, |
| 4x PE M40 + 1x PE M25 para cable unipolar (u opcionalmente 1x PE M63 para cable multipolar) |
| Protección de salida |
| antiislanding |
| antiisla |
| Según normas |
| Capacidad máxima de protección CA |
| 225 A |
| Protección contra sobretensiones - módulos PF reemplazables | Tipo 2 con supervisión |
| Rendimiento operativo |
| Rendimiento máximo (ηmax) | 98.4% |
| Eficiencia ponderada (EURO |
| 98.2% |
| Comunicación |
| Interfaz de comunicación integrada |
| RS485, 2x Ethernet (RJ45), WLAN (IEEE802.11 b/g/n @ 2,4 Ghz) |
| usuario |
| LED, Interfaz web de usuario |
| Protocolos de comunicación | Modbus RTU/TCP (Sunspec) |
| Monitorización | Interfaz web, |
| Aplicación |
| Servicios de monitorización remota | Acceso al portal de monitorización Aurora Vision |
| Funciones avanzadas | Registrador de datos integrado, Transferencia de datos a la nube de ABB |
| Parámetros ambientales |
| Rango de temperatura ambiente |
| . |
| ..+60°C reducción de potencia > 40°C |
| Humedad relativa | 4% |
| 100% condensación |
| Nivel de emisión de ruido | 68dB(A) @ 1m |
| Altitud máxima de funcionamiento | 2000 m |
| Características |
| Grado de |
| protección |
| IP66 (unidad de ventilador IP54) |
| Refrigeración | Aire forzado |
| Dimensiones (Al x An x Pr) |
| mm |
| Peso | 70kg módulo de potencia ; |
| ~55kg Caja CC/CA |
| Soportes de montaje | Para montaje "en pared" o "en suelo |
| Seguridad |
| Nivel de aislamiento | Sin transformador |
| Marcado | CE |
| Normas CEM y de seguridad | IEC/EN 62109-1, |
| 62109-2 |
| de red (consulte disponibilidad con su canal de venta) | DIN VDE 0126-1-1A1 VFR2014, IEC 0-16, IEC 61727, IEC 62116, IEC 60068, |
| 61683 |
| Variantes disponibles (Módulo/Caja) |
| Módulo de potencia | PVS-100-TL-POWERMODULE-400 |
| 24 entradas CC con fusibles en ambas polaridades + inter-sec CC + monitorización de 24 entradas CC + inter-sec CA + descargadores de sobretensiones CC y CA Tipo 2 |
S
| X2-PVS-100/120-TL |
| los 6 MPPT |
| Opción disponible |
| Placa para cable multipolar CA 1x PE M63 + 1x PE M25 | PLACA MULTICORE CA |
