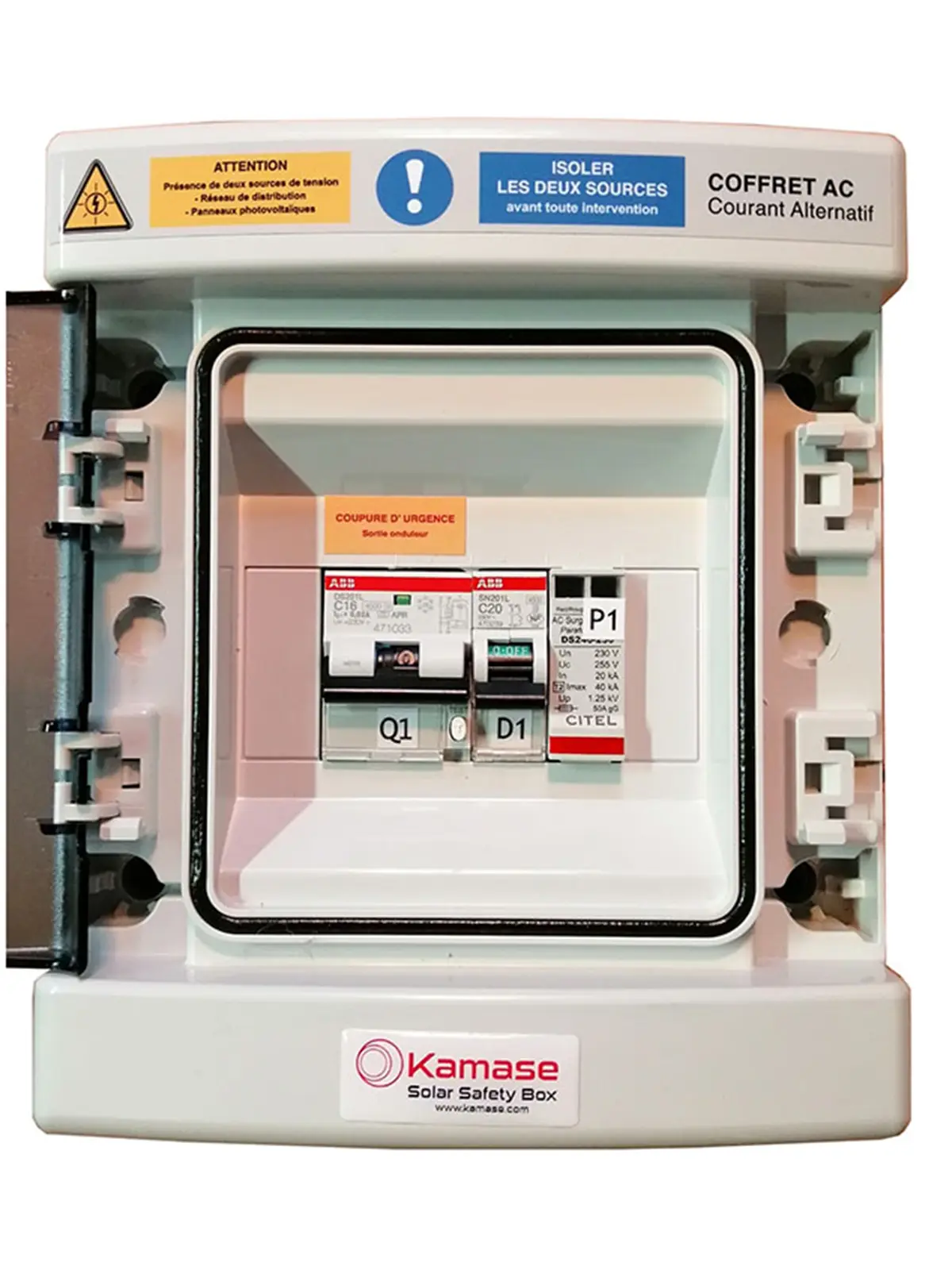

• Coffret Parafoudre AC 32A Monophasé

Coffret Parafoudre AC 32A Monophasé

301,10 €
TTC
AC32-APR
0768563817434

Optimisez la sécurité de votre installation photovoltaïque avec ce coffret de protection AC 32A haute performance. Conçu pour les onduleurs monophasés jusqu'à 6,4 kVA, il garantit une liaison sécurisée et conforme entre votre production solaire et le réseau électrique

Comments (0)

Pas d'avis de clients pour le moment.

Coffret Parafoudre AC 32A Monophasé - Protection Photovoltaïque 6kVA


Le coffret de protection AC 32A est l'élément de sécurité central pour toute installation solaire résidentielle jusqu'à 6,4 kVA. Il assure la liaison sécurisée entre votre onduleur photovoltaïque et le réseau électrique national. Ce modèle JWUN intègre des composants de haute qualité pour garantir la longévité de votre matériel face aux surtensions et aux défauts d'isolement.





Pourquoi choisir ce coffret de protection AC ?

  • Haute immunité (Type A-APR) : Le disjoncteur différentiel 30mA est spécialement conçu pour ignorer les courants de fuite naturels des onduleurs, évitant ainsi les coupures de courant intempestives.
  • Sécurité foudre certifiée : Équipé d'un parafoudre Type 2 Citel (2 pôles), il dévie les surtensions atmosphériques pour protéger l'électronique sensible de l'onduleur.
  • Installation Tout-Terrain : Avec son indice de protection IP65, ce boîtier 6 modules est totalement étanche et peut être installé en intérieur comme en extérieur.
  • Câblage Prêt-à-Poser : Précâblé en fil souple HO7-VK, le coffret facilite le raccordement grâce à ses borniers de terre multisection.





Caractéristiques Techniques : Modèle AC32-APR
Puissance maximale 6400VA (6.4 kVA)
Protection Différentielle 32A 30mA Type A-APR (Icc 4.5kA)
Parafoudre Type 2 - Citel In 20kA / Imax 40kA
Section de sortie réseau Jusqu'à 16 mm² (Cuivre uniquement)
Bornier de Terre 2x16mm² + 5x10mm²
Dimensions du coffret 231 x 202 x 113 mm (6 modules)
Presse-étoupes inclus 1xPG21 / 1xPG16 / 4xPG9
Conformité Normes NF / Réseau National





Ce coffret est une solution de coupure et de protection photovoltaïque pré-câblée, conçue pour faire l'interface entre l'onduleur et le réseau électrique national.

Composants de protection (Rail DIN)

  • Disjoncteur différentiel principal : 32A, 30mA, Type A-APR (Haute Immunité) avec un pouvoir de coupure de 4,5 kA. Il protège contre les fuites de courant tout en évitant les déclenchements intempestifs de l'onduleur.
  • Parafoudre Type 2 : Marque Citel, 2 pôles (Phase/Neutre), In 20kA – Imax 40kA. Il assure la protection de l'onduleur contre les surtensions atmosphériques.
  • Protection du parafoudre : Disjoncteur dédié de 20A (Ph/N) avec un pouvoir de coupure de 4,5 kA.

Raccordement et câblage

  • Câblage interne : Réalisé avec du fil souple de type HO7-VK.
  • Bornier de terre : Capacité de 2 x 16 mm² + 5 x 10 mm² pour assurer une mise à la terre sécurisée de l'ensemble de l'installation.
  • Sorties réseau : Bornier acceptant du câble cuivre jusqu'à 16 mm².

Spécificités techniques

  • Boîtier : Coffret 6 modules (8 modules si option compteur) avec un indice de protection IP65, permettant une installation en extérieur.
  • Dimensions : 231 mm x 202 mm x 113 mm.





Schéma du câblage du coffret

Schéma câblage coffret parafoudre AC 32A mono





FAQ - Coffret Parafoudre AC 32A (6.4 kVA)

1. Pourquoi le différentiel de type "A-APR" est-il indispensable pour mon onduleur ? +
Le type A-APR (Haute Immunité) est spécialement conçu pour les installations photovoltaïques. Les onduleurs génèrent naturellement de légers courants de fuite qui peuvent faire sauter un différentiel standard de manière intempestive. Ce disjoncteur 32A 30mA ignore ces fuites parasites tout en assurant une protection réelle des personnes, garantissant ainsi la continuité de votre production solaire.
2. Quelle protection offre le parafoudre Type 2 Citel intégré ? +
Le parafoudre Citel dévie les surtensions atmosphériques (foudre) vers la terre avant qu'elles n'atteignent l'onduleur. Avec une capacité de 20kA (In) et jusqu'à 40kA (Imax), il protège l'électronique sensible de votre système. Il est lui-même protégé par un disjoncteur dédié de 20A, ce qui permet de maintenir la protection globale même en cas de maintenance du parafoudre.
3. Puis-je installer ce coffret à l'extérieur de mon habitation ? +
Oui, tout à fait. Ce coffret possède un indice de protection IP65, ce qui signifie qu'il est totalement étanche à la poussière et protégé contre les projections d'eau (jets de lance). Il est conçu pour résister aux environnements difficiles, que ce soit dans un garage humide, sous un abri ou directement exposé en extérieur.
4. Quelles sont les capacités de raccordement pour la terre et le réseau ? +
Le coffret est équipé d'un bornier de terre multisection (2x16mm² + 5x10mm²) pour centraliser la mise à la terre de l'onduleur et de la structure. Pour le raccordement au réseau national, le bornier principal accepte du câble en cuivre jusqu'à 16 mm², assurant une liaison robuste et conforme aux normes en vigueur pour une puissance allant jusqu'à 6.4 kVA.
