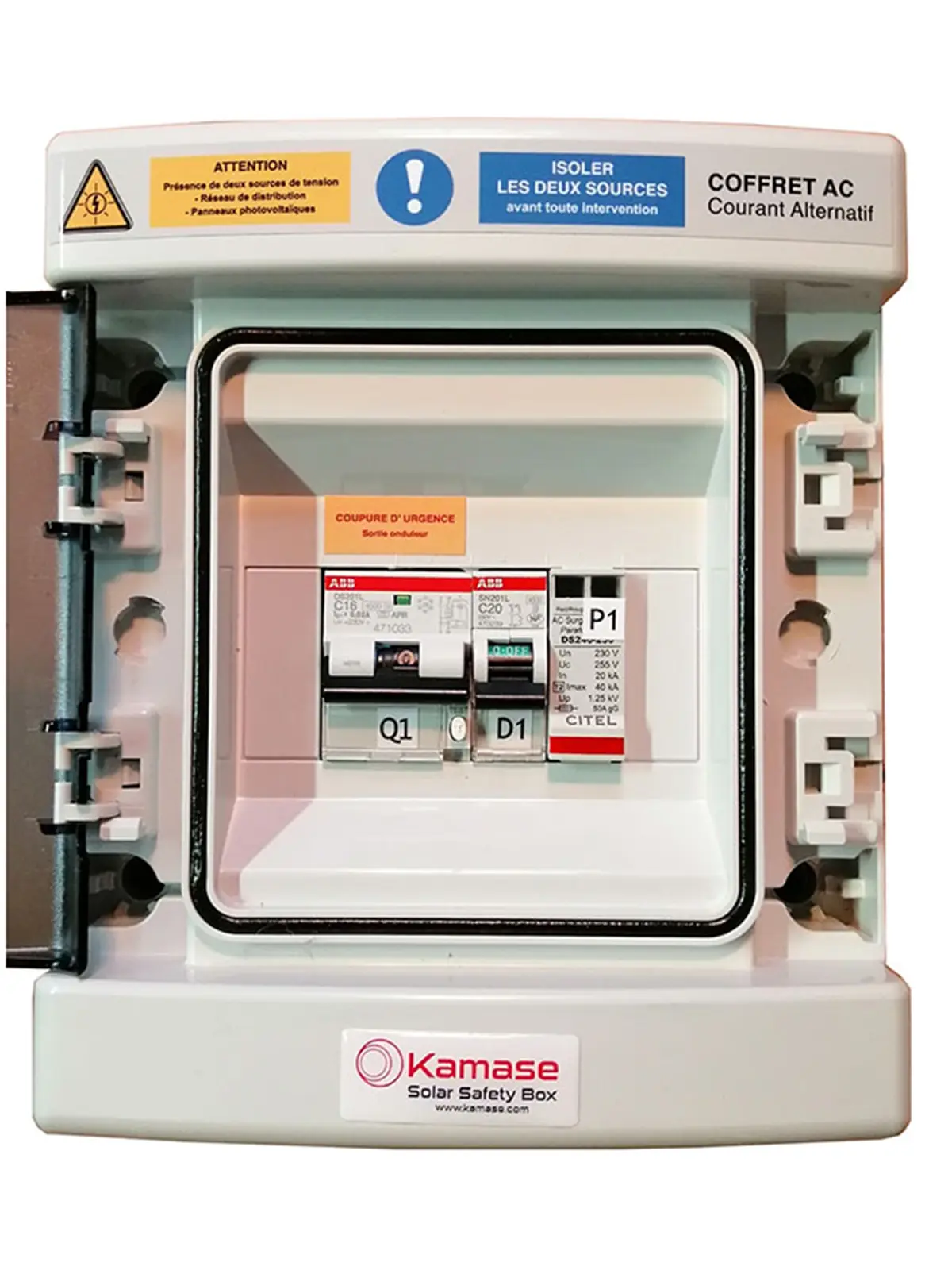

• Caja de protección contra sobretensiones de CA de 32 A monofásica

Caja de protección contra sobretensiones de CA de 32 A monofásica

301,10 €
Impuestos incluidos
AC32-APR
0768563817434

Optimice la seguridad de su instalación fotovoltaica con esta caja de protección de CA de 32 A de alto rendimiento. Diseñada para inversores monofásicos de hasta 6,4 kVA, garantiza una conexión segura y conforme a la normativa entre su producción solar y la red eléctrica.

Comentarios (0)

No hay reseñas de clientes en este momento.

Caja de protección contra sobretensiones CA 32 A monofásica - Protección fotovoltaica 6 kVA


La caja de protección CA 32 A es el elemento de seguridad fundamental para cualquier instalación solar residencial de hasta 6,4 kVA. Garantiza una conexión segura entre su inversor fotovoltaico y la red eléctrica nacional. Este modelo JWUN incorpora componentes de alta calidad para garantizar la durabilidad de su equipo frente a sobretensiones y fallos de aislamiento.





¿Por qué elegir este armario de protección CA?

  • Alta inmunidad (Tipo A-APR): El interruptor diferencial de 30 mA está especialmente diseñado para ignorar las corrientes de fuga naturales de los inversores, evitando así cortes de corriente inoportunos.
  • Seguridad contra rayos certificada: equipado con un pararrayos Citel de tipo 2 (2 polos), desvía las sobretensiones atmosféricas para proteger la electrónica sensible del inversor.
  • Instalación todoterreno: Con su índice de protección IP65, esta caja de 6 módulos es totalmente estanca y puede instalarse tanto en interiores como en exteriores.
  • Cableado listo para instalar: Precableado con cable flexible HO7-VK, el armario facilita la conexión gracias a sus bornes de tierra multisección.





Características técnicas: Modelo AC32-APR
Potencia máxima 6400 VA (6,4 kVA)
Protección diferencial 32 A 30 mA Tipo A-APR (Icc 4,5 kA)
Pararrayos Tipo 2 - Citel In 20 kA / Imax 40 kA
Sección de salida de red Hasta 16 mm² (solo cobre)
Regleta de tierra 2x16 mm² + 5x10 mm²
Dimensiones de la caja 231 x 202 x 113 mm (6 módulos)
Prensacables incluidos 1xPG21 / 1xPG16 / 4xPG9
Conformidad Normas NF / Red nacional





Esta caja es una solución de corte y protección fotovoltaica precableada, diseñada para actuar como interfaz entre el inversor y la red eléctrica nacional.

Componentes de protección (carril DIN)

  • Interruptor diferencial principal: 32 A, 30 mA, tipo A-APR (alta inmunidad) con una capacidad de corte de 4,5 kA. Protege contra las fugas de corriente y evita los disparos intempestivos del inversor.
  • Pararrayos de tipo 2: marca Citel, 2 polos (fase/neutro), In 20 kA – Imax 40 kA. Garantiza la protección del inversor contra sobretensiones atmosféricas.
  • Protección del pararrayos: Disyuntor específico de 20 A (F/N) con una capacidad de corte de 4,5 kA.

Conexión y cableado

  • Cableado interno: Realizado con cable flexible tipo HO7-VK.
  • Regleta de tierra: Capacidad de 2 x 16 mm² + 5 x 10 mm² para garantizar una puesta a tierra segura de toda la instalación.
  • Salidas de red: Bornero compatible con cable de cobre de hasta 16 mm².

Característicastécnicas

  • Caja: Caja de 6 módulos (8 módulos si se elige la opción de contador) con índice de protección IP65, lo que permite su instalación en exteriores.
  • Dimensiones: 231 mm x 202 mm x 113 mm.





Esquema de cableado de la caja

Schéma câblage coffret parafoudre AC 32A mono





Preguntas frecuentes - Caja de protección contra sobretensiones CA 32 A (6,4 kVA)

1. ¿Por qué es imprescindible el diferencial de tipo «A-APR» para mi inversor? +
El tipo A-APR (alta inmunidad) está especialmente diseñado para instalaciones fotovoltaicas. Los inversores generan de forma natural ligeras corrientes de fuga que pueden hacer saltar un diferencial estándar de forma intempestiva. Este interruptor de 32 A y 30 mA ignora estas fugas parásitas al tiempo que garantiza una protección real de las personas, asegurando así la continuidad de su producción solar.
2. ¿Qué protección ofrece el pararrayos Citel de tipo 2 integrado? +
El pararrayos Citel desvía las sobretensiones atmosféricas (rayos) hacia tierra antes de que alcancen el inversor. Con una capacidad de 20 kA (In) y hasta 40 kA (Imax), protege la electrónica sensible de su sistema. Está protegido a su vez por un disyuntor específico de 20 A, lo que permite mantener la protección global incluso en caso de mantenimiento del pararrayos.
3. ¿Puedo instalar esta caja en el exterior de mi vivienda? +
Sí, por supuesto. Esta caja tiene un índice de protección IP65, lo que significa que es totalmente estanca al polvo y está protegida contra las salpicaduras de agua (chorro de manguera). Está diseñada para resistir entornos difíciles, ya sea en un garaje húmedo, bajo un cobertizo o expuesta directamente al aire libre.
4. ¿Cuáles son las capacidades de conexión a tierra y a la red? +
La caja está equipada con un bloque de terminales de tierra multisección (2x16 mm² + 5x10 mm²) para centralizar la conexión a tierra del inversor y de la estructura. Para la conexión a la red nacional, el bloque de terminales principal admite cable de cobre de hasta 16 mm², lo que garantiza una conexión robusta y conforme a la normativa vigente para una potencia de hasta 6,4 kVA.
