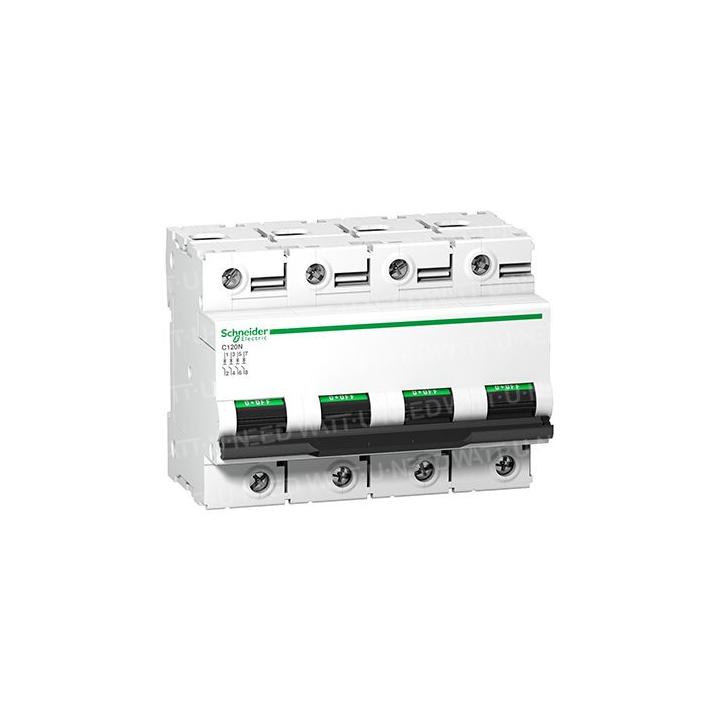

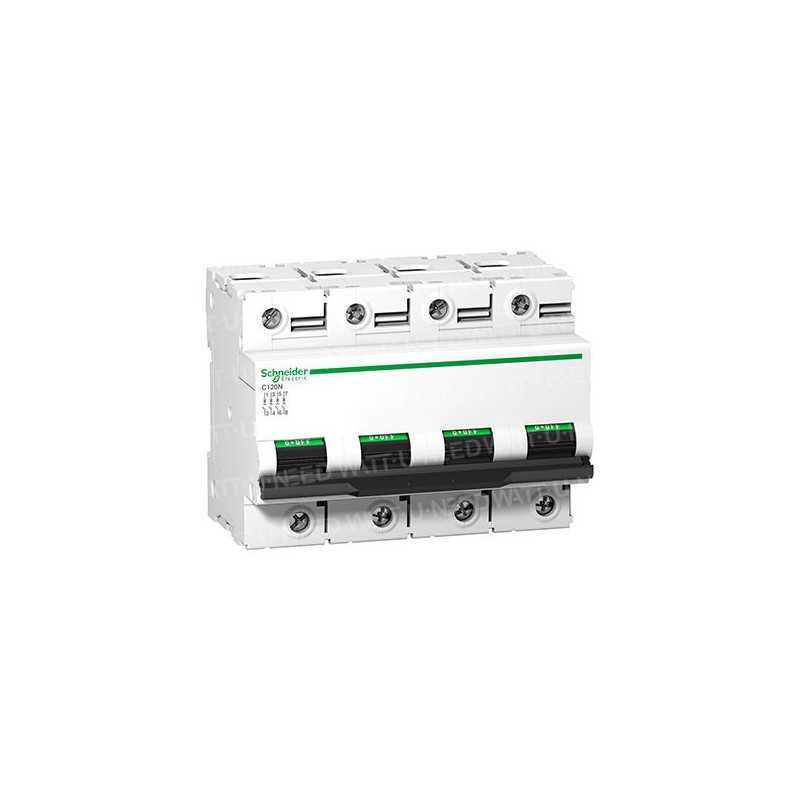

• Rompe circuitos Schneider 100A
• Acti 9
• 4 polos
| principal | |
| gama | Acti 9 |
| Nombre del producto | C120 |
| Tipo de producto o componente | Disyuntor en miniatura |
| Nombre corto del dispositivo | C120N |
| Aplicación del dispositivo | distribución |
| Descripción de los polos | 4P |
| Número de postes protegidos | 4 |
| [In] trabajo actual asignado | 100 A a 30 grados Centígrados |
| Tipo de red | corriente alterna. |
| Tecnología de disparo | Térmica-magnética |
| Curva de disparo | C |
| Potencia de corte | 10000 A Icn a 230...400 V c.a. 50/60 Hz compatible con EN/IEC 60898-1 6 kA Icu a 440 V c.a. 50/60 Hz compatible con EN/IEC 60947-2 20 kA Icu a 220...240 V c.a. 50/60 Hz compatible con EN/IEC 60947-2 10 kA Icu a 380...415 V c.a. 50/60 Hz compatible con EN/IEC 60947-2 10 kA Icu en < 500 V c.c. compatible con EN/IEC 60947-2 |
| Capacidad de cortar | Sí compatible con IEC 60947-2 |
| complementario | |
| Frecuencia de la red | 50/60 Hz |
| [Ue] asignó tensión laboral | 380...415 V c.a. 50/60 Hz < .c de 500 V. 220...240 V c.a. 50/60 Hz 440 V c.a. 50/60 Hz 230...400 V c.a. 50/60 Hz |
| Límite de activación magnética | 5...10 x En |
| [Ics] asignó energía a la interrupción del servicio de cortocircuito | 7500 A 75% EN/IEC 60898-1 - 230...400 V c.a. 50/60 Hz 4,5 kA 75% EN/IEC 60947-2 - 440 V c.a. 50/60 Hz 7,5 kA 75% EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz 15 kA 75% EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz 10 kA 100% EN/IEC 60947-2 - < 500 V c.c. |
| Clase de limitación | 3 ensci compatible con EN/IEC 60947-2 |
| [Ui] asignó tensión aislada | 500 V c.a. 50/60 Hz compatible con EN/IEC 60947-2 |
| [Uimp] asignó tensión de sujeción a choques | 6 kV en/IEC 60947-2 |
| Corte totalmente aparente | Sí |
| Tipo de comando | Llave de balanceo |
| Señalización local | IndicaciónACTIVE/DEACTIVE |
| Cómo instalar | En clips |
| Soporte de montaje | Riel DIN simétrico 35 mm |
| Compatibilidad con bloques de distribución y peines | No |
| Sin 9 mm | 12 |
| altura | 81 mm |
| Ancho | 108 mm |
| profundidad | 73 mm |
| Peso del producto | 0,82 kg |
| color | Blanco |
| Vida útil mecánica | Ciclo de 20.000 |
| Vida útil eléctrica | 5000 IEC 60947-2 ciclo compatible |
| Modo de conexión | Terminales tipo Túnel1... 50 mm2 rígidos Terminales tipo túnel1,5... 35 mm2 flexibles |
| Longitud del desmontaje de cables | 15 mm |
| Apriete | N.m 3,5 |
| Fuga de protección al suelo | Bloque separado |
| medio ambiente | |
| normas | EN/IEC 60947-2 EN/IEC 60898-1 |
| Certificaciones de productos | EAC |
| Grado de protección de la P.I. | Compatible con IP20 con IEC 60529 |
| Nivel de contaminación | 3 compatible con IEC 60947-2 |
| Categoría de sobretensiones | Iv |
| tropicalización | 2 compatible con IEC 60068-1 |
| Altitud de funcionamiento | 2000m |
| Temperatura de funcionamiento | -25 a 70 grados centígrados |
| Temperatura ambiente para almacenamiento | -40 a 85 grados centígrados |
