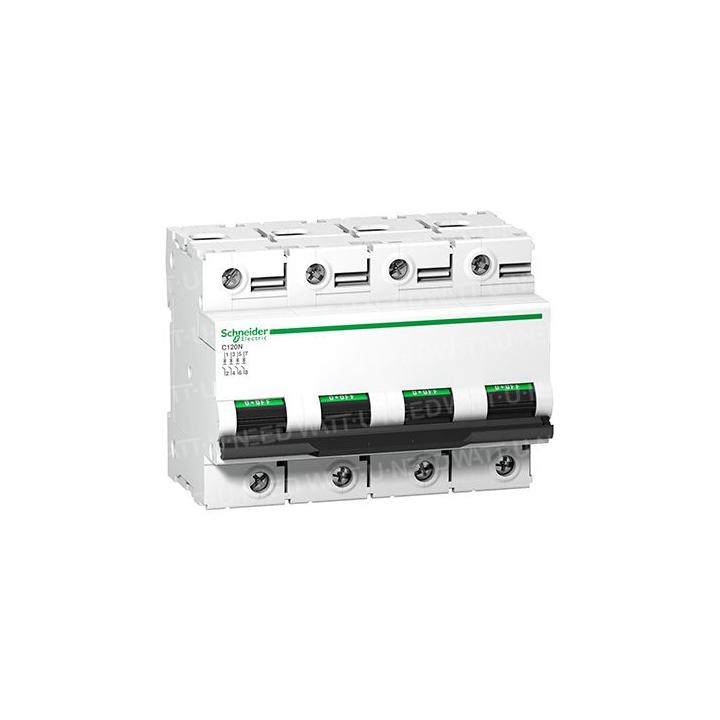

• Disjoncteur Schneider 100A
• Acti 9
• 4 poles
| Principales | |
| Gamme | Acti 9 |
| Nom du produit | C120 |
| Type de produit ou de composant | Disjoncteur miniature |
| Nom abrégé d'appareil | C120N |
| Application de l’appareil | Distribution |
| Description des pôles | 4P |
| Nombre de pôles protégés | 4 |
| [In] courant assigné d'emploi | 100 A à 30 °C |
| Type de réseau | C.a. |
| Technologie de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 10000 A Icn à 230...400 V c.a. 50/60 Hz conforme à EN/IEC 60898-1 6 kA Icu à 440 V c.a. 50/60 Hz conforme à EN/IEC 60947-2 20 kA Icu à 220...240 V c.a. 50/60 Hz conforme à EN/IEC 60947-2 10 kA Icu à 380...415 V c.a. 50/60 Hz conforme à EN/IEC 60947-2 10 kA Icu à <= 500 V c.c. conforme à EN/IEC 60947-2 |
| Aptitude au sectionnement | Oui conforme à IEC 60947-2 |
| Complémentaires | |
| Fréquence du réseau | 50/60 Hz |
| [Ue] tension assignée d'emploi | 380...415 V c.a. 50/60 Hz <= 500 V c.c. 220...240 V c.a. 50/60 Hz 440 V c.a. 50/60 Hz 230...400 V c.a. 50/60 Hz |
| Limite de déclenchement magnétique | 5...10 x In |
| [Ics] pouvoir assigné de coupure de service en court-circuit | 7500 A 75 % conforme à EN/IEC 60898-1 - 230...400 V c.a. 50/60 Hz 4,5 kA 75 % conforme à EN/IEC 60947-2 - 440 V c.a. 50/60 Hz 7,5 kA 75 % conforme à EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz 15 kA 75 % conforme à EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz 10 kA 100 % conforme à EN/IEC 60947-2 - <= 500 V c.c. |
| Classe de limitation | 3 conforme à EN/IEC 60947-2 |
| [Ui] tension assignée d'isolement | 500 V c.a. 50/60 Hz conforme à EN/IEC 60947-2 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV conforme à EN/IEC 60947-2 |
| Coupure pleinement apparente | Oui |
| Type de commande | Touche à bascule |
| Signalisation locale | Indication ACTIVÉ/DÉSACTIVÉ |
| Mode d'installation | En clipsable |
| Support de montage | Rail DIN symétrique 35 mm |
| Compatibilité du bloc de distribution et du peigne | non |
| Pas de 9 mm | 12 |
| Hauteur | 81 mm |
| Largeur | 108 mm |
| Profondeur | 73 mm |
| Poids du produit | 0,82 kg |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 5000 cycle conforme à IEC 60947-2 |
| Mode de raccordement | Bornes type tunnel1…50 mm² rigide Bornes type tunnel1,5…35 mm² souple |
| Longueur de dénudage des fils | 15 mm |
| Couple de serrage | 3,5 N.m |
| Protection fuite à la terre | Bloc séparé |
| Environnement | |
| Normes | EN/IEC 60947-2 EN/IEC 60898-1 |
| Certifications du produit | EAC |
| Degré de protection IP | IP20 conforme à IEC 60529 |
| Niveau de pollution | 3 conforme à IEC 60947-2 |
| Catégorie de surtension | IV |
| Tropicalisation | 2 conforme à IEC 60068-1 |
| Altitude de fonctionnement | 2000 m |
| Température de fonctionnement | -25 à 70 °C |
| Température ambiante pour le stockage | -40 à 85 °C |
