Bevestigingsset voor zonnepanelen op leien daken

Bevestigingsset voor leien daken

€ 58,52

Belasting inbegrepen

Referentie: 0805

EAN13: 0712971129467

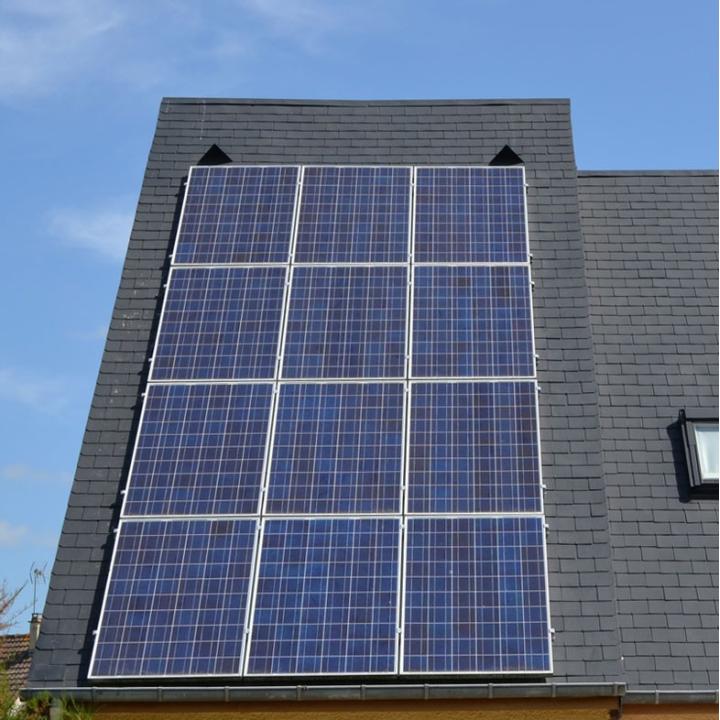

Deze bevestigingskit voor leien daken is ontworpen om je fotovoltaïsche panelen veilig te installeren op elk type leien dak. De inhoud van de kit past zich automatisch aan afhankelijk van het aantal panelen en de lay-out (staand of liggend) die je selecteert in de opties.

De kit bevat alles wat je nodig hebt voor een betrouwbare, robuuste en duurzame installatie, aangepast aan je zonnepanelen (framedikte afhankelijk van de gekozen optie).

Belangrijkste kenmerken

Installatie op leien daken
Panelen kunnen staand of liggend worden geïnstalleerd
Geanodiseerd aluminium frame
Robuuste, duurzame montage
Geschikt voor standaard fotovoltaïsche panelen
Complete kit, klaar voor installatie

Kies het aantal panelen en de lay-out (staand/landschap) in de opties.

Let op: voor een installatie met twee of meer rijen panelen (bijvoorbeeld 2 rijen van 6 panelen), moet je twee montagekits kiezen.

✅ Compatibilités vérifiées

▼

Compatible avec :

AIKO NEOSTAR 2S MONO GLAS-GEN2 460Wp

€ 147,48

Voir le produit →

AIKO NEOSTAR 3S+ DUAL GLASS-GEN3 470Wc

€ 147,48

Voir le produit →

Leapton N-Type 450Wp TOPCon bifacial...

€ 84,95

Voir le produit →

Leapton N-type 500Wp TOPCon bifacial...

€ 117,38

Voir le produit →

Luxen LUXNERI-serie N5 N-type 500 Wp bifaciale...

€ 93,91

Voir le produit →

Palette 36X Luxen LUXNERI-serie N5 N-type 500...

€ 3.282,80

Voir le produit →

Affichage de 6 sur 10 produits compatibles

ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.

Clames: 30 mm

Number of panels per row: 1 panel portrait

Commentaar (0)

Geen klantenbeoordelingen op het moment.

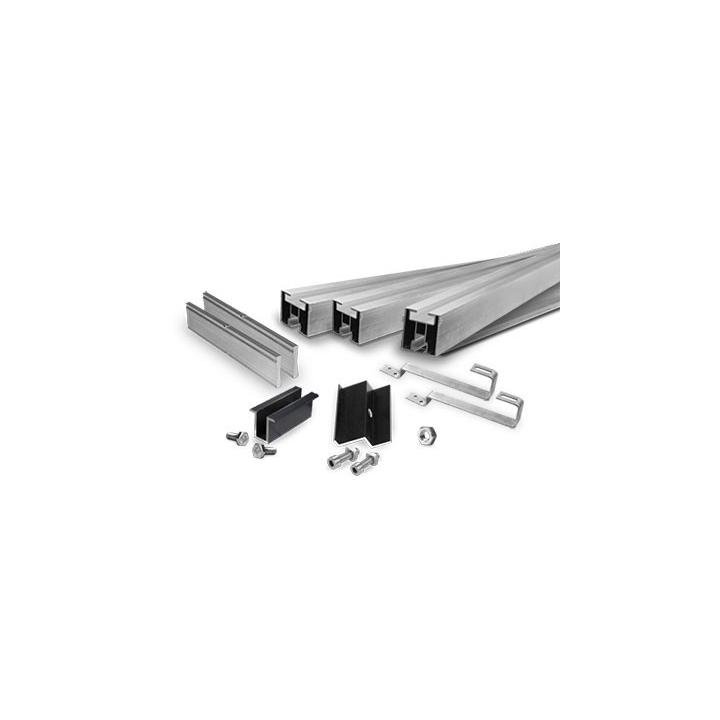

Inhoud van de bevestigingskit voor zonnepanelen - Leien dak

De onderdelen van de kit zijn afhankelijk van het aantal panelen. Railverbindingen zijn inbegrepen vanaf 2 panelen in liggende oriëntatie en 3 panelen in staande oriëntatie (zie tabel onderaan de pagina).

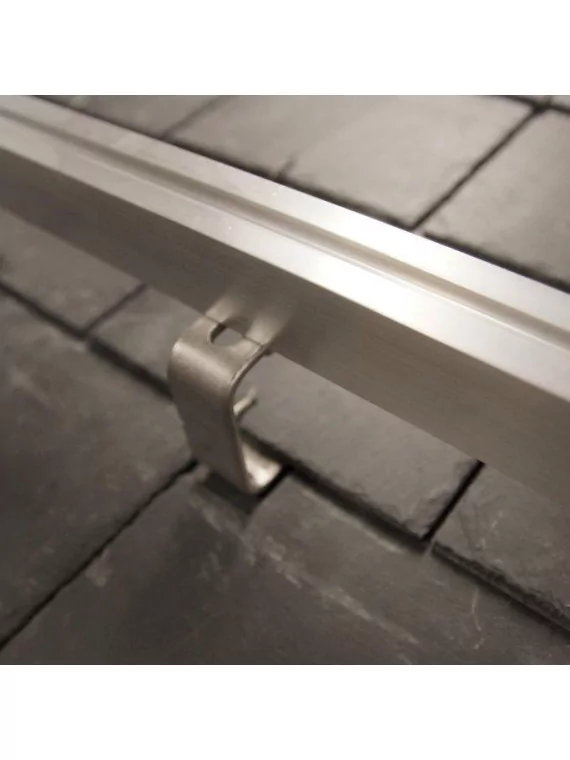

Inbegrepen Crochet réglable

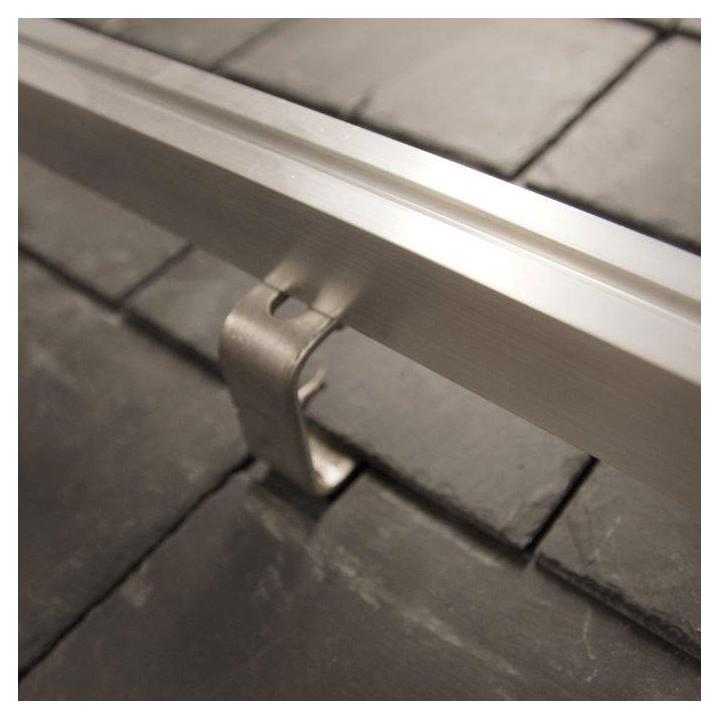

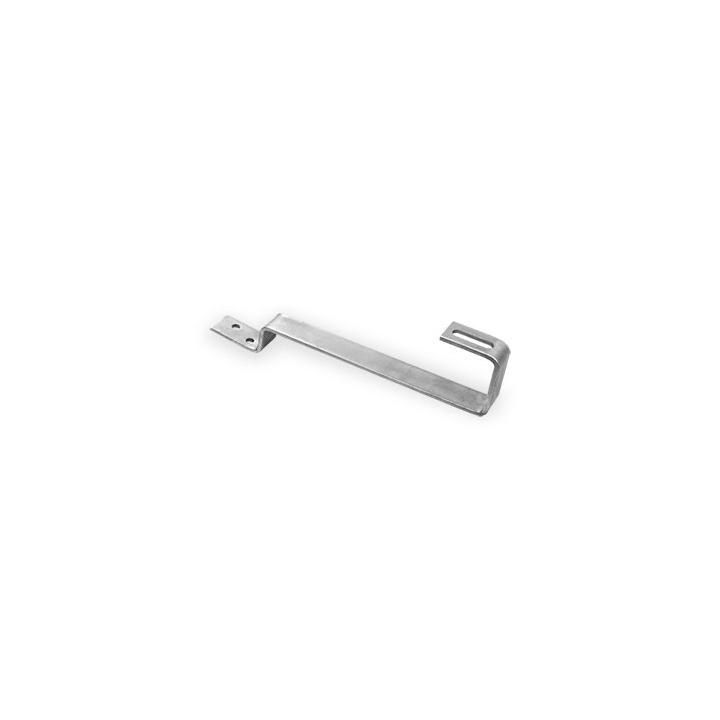

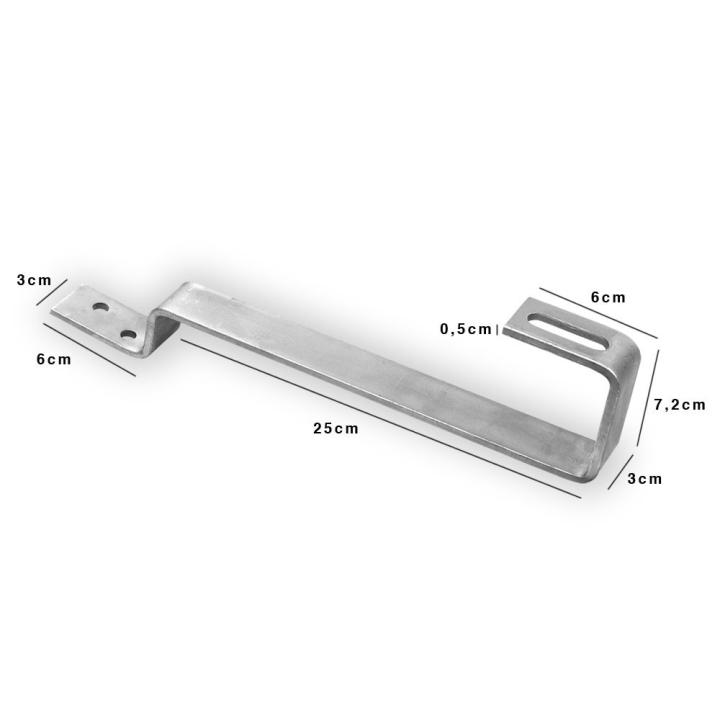

Verstelbare haken voor leisteen

Framebevestiging om rails te ondersteunen.

Productgegevens

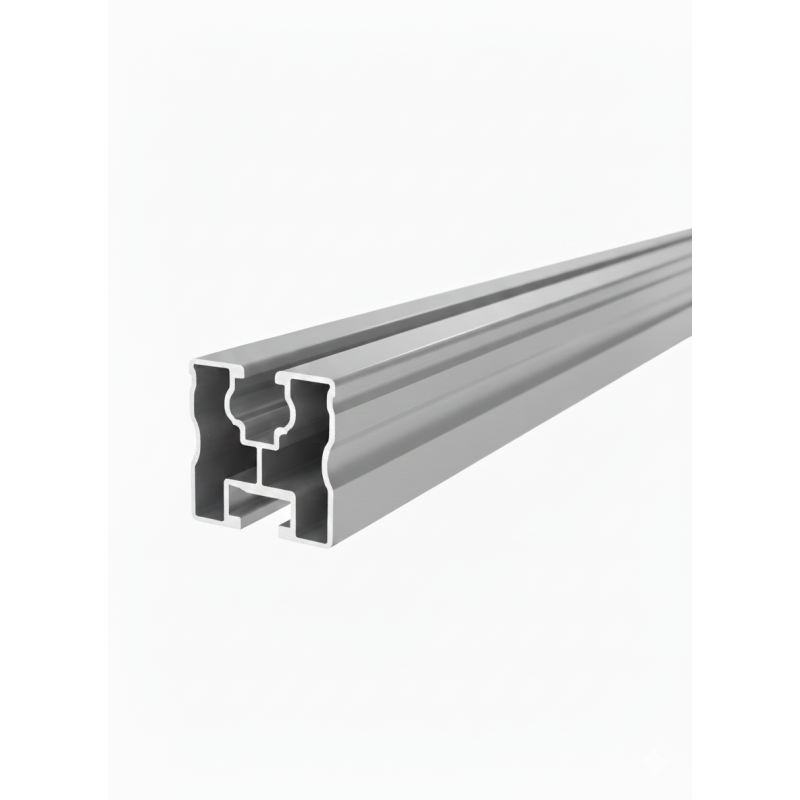

Inbegrepen Rail alu 40x40

40×40 aluminium rail

Hoofdsteun voor de structuur van het fotovoltaïsche systeem.

Productgegevens

Inbegrepen vanaf 2 PV Jonctions de rails

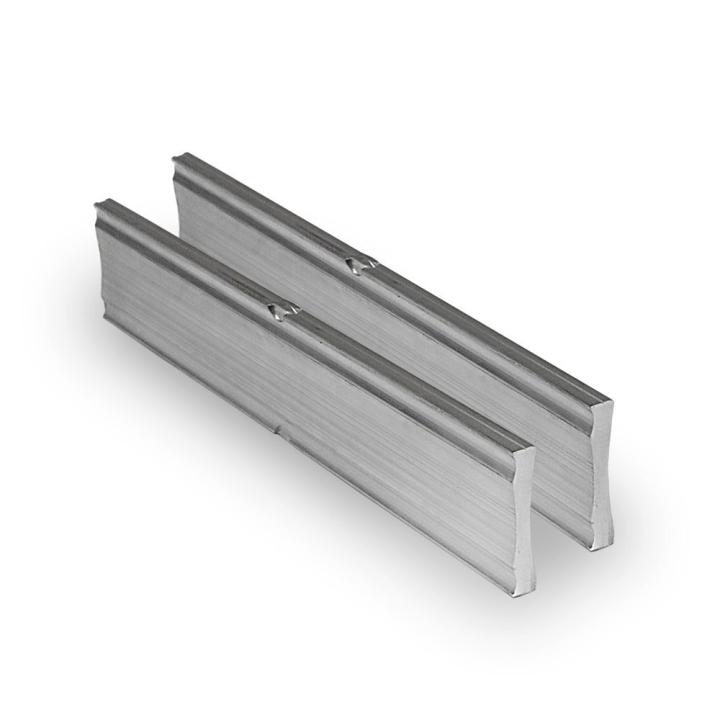

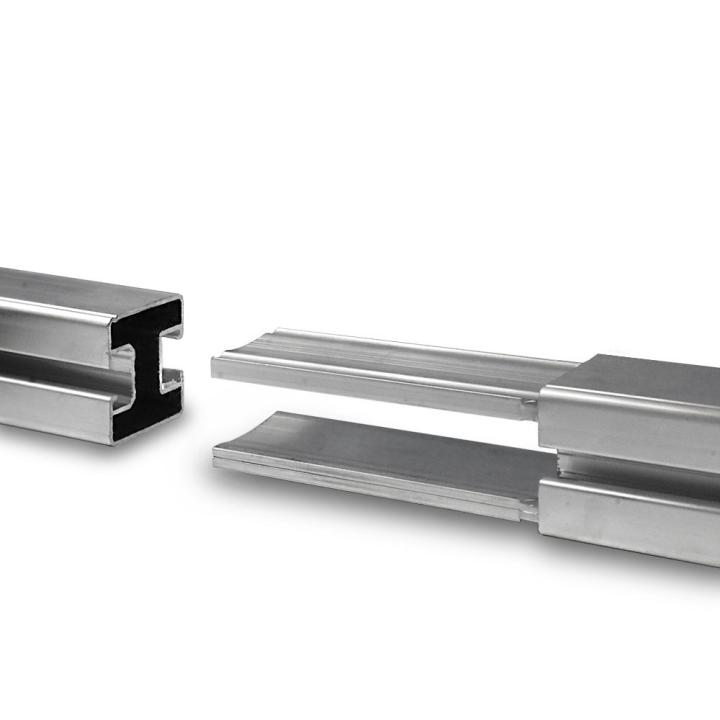

Railverbindingen

Railmontage voor langere rijen. Inbegrepen vanaf twee panelen in liggende oriëntatie en drie panelen in staande oriëntatie.

Productgegevens

Inbegrepen Vis à charpente Reiser

Structurele schroeven

Sterke schroeven voor het stevig verankeren van haken.

Productgegevens

Inbegrepen Écrou hexagonal à embase crantée DIN 6923 M10

M10 zeskantige borgmoeren

Voor snel handmatig vastdraaien tijdens de installatie.

Productgegevens

Inbegrepen Clips de mise à la terre Rayvolt

Rayvolt aardingsklemmen

Zorgt voor elektrische continuïteit en aarding.

Productgegevens

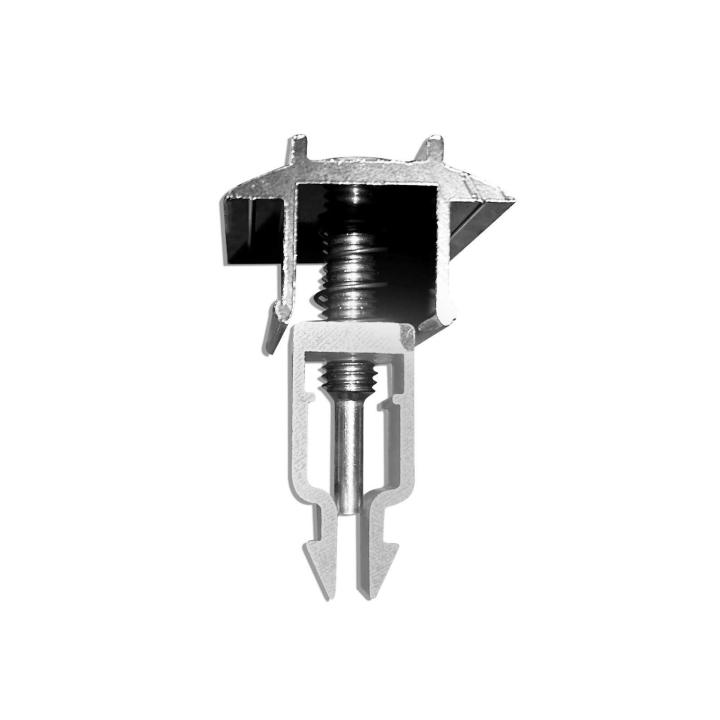

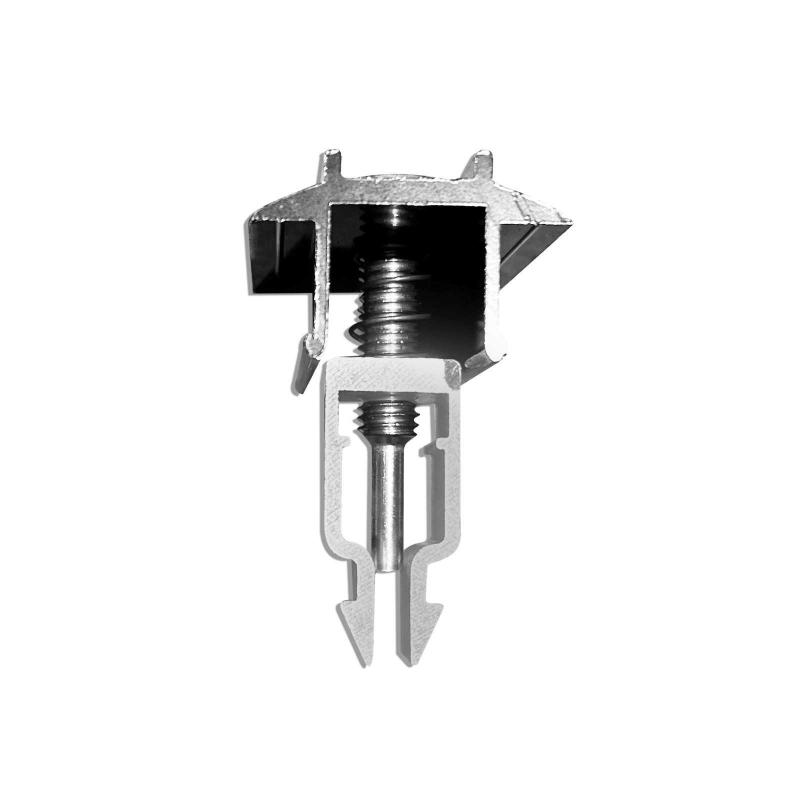

Inbegrepen Clames de fin rapides

Snelle middenklemmen

Snelle bevestiging tussen elk paneel

Productgegevens

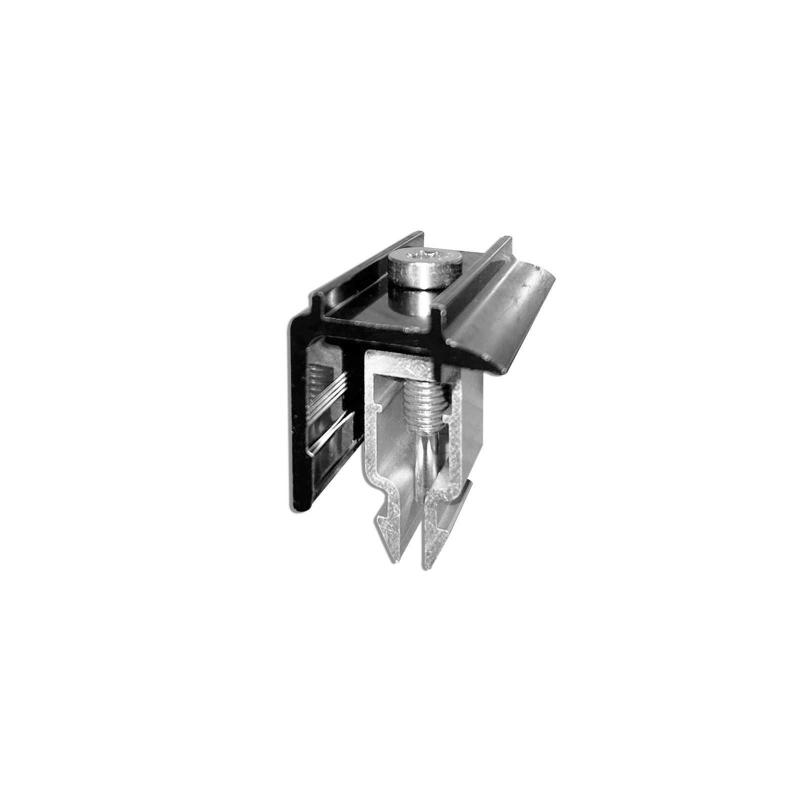

Inbegrepen Clame de fin

Snelle eindklemmen

Houdt panelen stevig vast aan het uiteinde van de constructie.

Productgegevens

Inbegrepen 40x40 zwart raildoppen

40x40 mm Zwart Raildoppen

Voor een esthetische afwerking en duurzame bescherming van de montagerails.

Productgegevens

Inbegrepen

M10 Hamerkopbouten

Ideaal voor een betrouwbare en gemakkelijke bevestiging.

Productgegevens

Volledige installatiehandleiding voor het montagesysteem van zonnepanelen op pannendaken

Bekijk de volledige videoserie om uw montagesysteem voor zonnepanelen op pannendaken te installeren. Deel 1 behandelt de voorbereiding en montage van de rails, terwijl Deel 2 de montage van de panelen en de laatste afstellingen voor optimale stabiliteit uitlegt.

Hoe kies ik de juiste kit voor mijn panelen?

De montagekit is geschikt voor alle leien daken. Dankzij de opties kan hij worden aangepast aan de lay-out van uw panelen.

De bevestigingen zijn compatibel met panelen met standaardafmetingen (ongeveer 1,60 m x 1 m).

1. Kies het aantal panelen in staand of liggend

Kies het aantal panelen per rij, staand of liggend.

Voorbeeld: voor de opstelling hiernaast is 3x de bevestigingskit nodig:

1e kit voor rij 1: 3 staande panelen
2e kit voor rij 2: 2 liggende panelen
3de kit voor rij 3: 2 liggende panelen

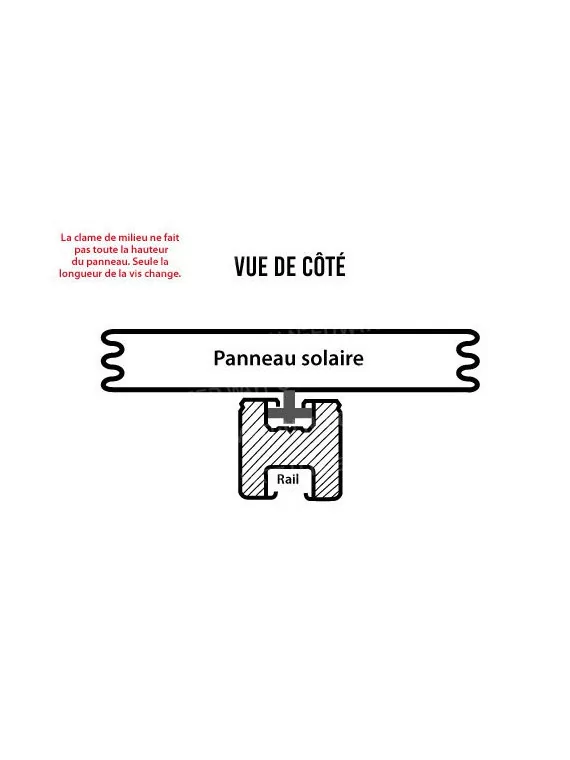

2. Selecteer de juiste klem voor uw paneel

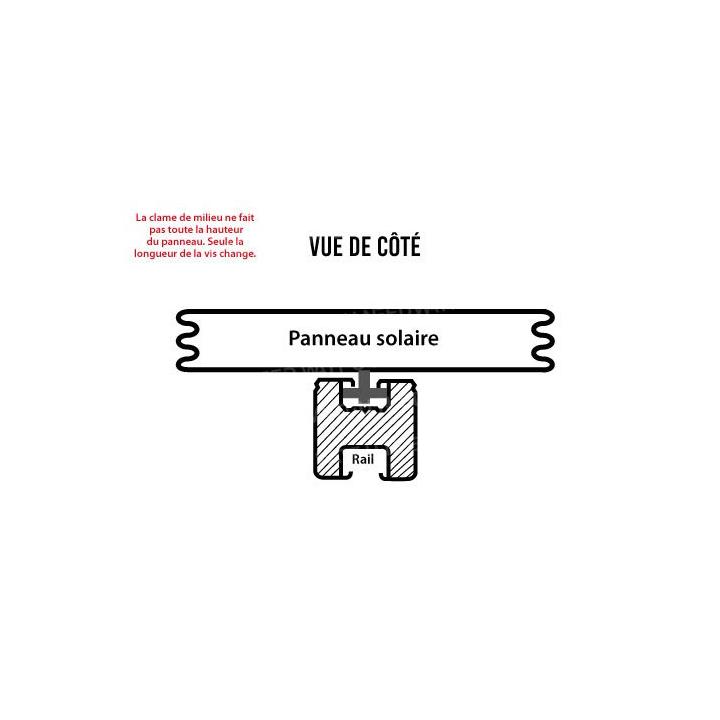

De klem wordt gebruikt om het paneel aan de aluminium rail te bevestigen. De hoogte moet overeenkomen met de dikte van het frame van uw paneel om een stevige bevestiging te garanderen.

Beschikbare hoogtes: 28 - 30 - 35 - 40 - 45 - 50 mm

Installatieschema voor montagehaken voor zonnepanelen

Details van meegeleverde materialen afhankelijk van het aantal panelen

Portretpanelen

Aantal panelen	Rail (m)	Raildetails*	Koppeling	Dubbel verstelbare haak	Constructieschroef	Middelste klem	Eindklem	M10 hamerkopbout	M10 zeskantmoer	Rayvolt	Eindkap rail
1 paneel	2,4	(2 x 1,20m)	0	4	8	0	4	4	4	1	4
2 panelen	4,8	(2 x 2,40m)	0	6	12	2	4	6	6	2	4
3 panelen	7,2	(4 x 1,80m)	2	8	16	4	4	8	8	3	4
4 panelen	9,6	(4 x 2,40m)	2	10	20	6	4	10	10	4	4
5 panelen	12	(4 x 2,40m en 2 x 1,20m)	4	12	24	8	4	12	12	5	4
6 panelen	14,4	(6 x 2,40m)	4	14	28	10	4	14	14	6	4
7 panelen	16,8	(6 x 2,40m en 2 x 1,20m)	6	16	32	12	4	16	16	7	4
8 panelen	19,2	(8 x 2,40m)	6	18	36	14	4	18	18	8	4
9 panelen	21,6	(8 x 2,40m en 2 x 1,20m)	8	20	40	16	4	20	20	9	4
10 panelen	24	(10 x 2,40m)	8	22	44	18	4	22	22	10	4
11 panelen	26,4	(10 x 2,40m en 2 x 1,20m)	10	24	48	20	4	24	24	11	4
12 panelen	28,8	(12 x 2,40m)	10	26	52	22	4	26	26	12	4
13 panelen	31,2	(12 x 2,40m en 2 x 1,20m)	12	28	56	24	4	28	28	13	4
14 panelen	33,6	(14 x 2,40m)	12	30	60	26	4	30	30	14	4
15 panelen	36	(14 x 2,40m en 2 x 1,20m)	14	32	64	28	4	32	32	15	4
16 panelen	38,4	(16 x 2,40m)	14	34	68	30	4	34	34	16	4
17 panelen	40,8	(16 x 2,40m en 2 x 1,20m)	16	36	72	32	4	36	36	17	4
18 panelen	43,2	(18 x 2,40m)	16	38	76	34	4	38	38	18	4
19 panelen	45,6	(18 x 2,40m en 2 x 1,20m)	18	40	80	36	4	40	40	19	4
20 panelen	48	(20 x 2,40m)	18	42	84	38	4	42	42	20	4

* De details van de rails worden alleen ter informatie gegeven en zijn afhankelijk van de afmetingen van de panelen.

Panelen in liggende oriëntatie

Aantal panelen	Rail (m)	Raildetails*	Verbinding	Dubbel verstelbare haak	Constructieschroef	Middelste klem	Eindklem	M10 hamerkopbout	M10 zeskantmoeren	Rayvolt	Eindkap rail
1 paneel	3,6	(2 x 1,80m)	0	4	8	0	4	4	4	1	4
2 panelen	7,2	(4 x 1,80m)	2	6	12	2	4	6	6	2	4
3 panelen	10,8	(6 x 1,80m)	4	10	20	4	4	10	10	3	4
4 panelen	14,4	(8 x 1,80m)	6	12	24	6	4	12	12	4	4
5 panelen	18	(10 x 1,80m)	8	16	32	8	4	16	16	5	4
6 panelen	21,6	(12 x 1,80m)	10	18	36	10	4	18	18	6	4
7 panelen	25,2	(14 x 1,80m)	12	22	44	12	4	22	22	7	4
8 panelen	28,8	(16 x 1,80m)	14	24	48	14	4	24	24	8	4
9 panelen	32,4	(18 x 1,80m)	16	28	56	16	4	28	28	9	4
10 panelen	36	(20 x 1,80m)	18	30	60	18	4	30	30	10	4
11 panelen	39,6	(22 x 1,80m)	20	34	68	20	4	34	34	11	4
12 panelen	43,2	(24 x 1,80m)	22	36	72	22	4	36	36	12	4
13 panelen	46,8	(26 x 1,80m)	24	40	80	24	4	40	40	13	4
14 panelen	50,4	(28 x 1,80m)	26	42	44	26	4	42	42	14	4
15 panelen	54	(30 x 1,80m)	28	46	92	28	4	46	46	15	4
16 panelen	57,6	(32 x 1,80m)	30	48	96	30	4	48	48	16	4
17 panelen	61,2	(34 x 1,80m)	32	52	104	32	4	52	52	17	4
18 panelen	64,8	(36 x 1,80m)	34	54	108	34	4	54	54	18	4
19 panelen	68,4	(38 x 1,80m)	36	58	116	36	4	58	58	19	4
20 panelen	72	(40 x 1,80m)	38	60	120	38	4	60	60	20	4

* Railgegevens zijn alleen bedoeld als richtlijn en zijn afhankelijk van de paneelgrootte.

FAQ - Dakmontageset voor leien daken

1. Is deze set compatibel met alle soorten leien?

Ja, deze set is compatibel met de meeste natuurlijke en synthetische leien. Hij is ontworpen om een betrouwbare bevestiging te garanderen zonder het dakbeschot te beschadigen.

2. Kan ik deze set zelf installeren?

Ja, de installatie is geschikt voor ervaren doe-het-zelvers. Het wordt echter aanbevolen de veiligheidsvoorschriften voor werkzaamheden op het dak te volgen.

3. Is deze set bestand tegen zware weersomstandigheden?

Ja, de componenten zijn ontworpen om bestand te zijn tegen corrosie, wind, regen en temperatuurschommelingen, wat een optimale duurzaamheid garandeert.

4. Is de set compatibel met zonnepanelen?

Ja, deze set is speciaal ontworpen voor de installatie van zonnepanelen op leien daken, en biedt een stabiele en veilige bevestiging.

5. Zijn er speciale gereedschappen nodig voor de installatie?

Nee, de installatie kan worden uitgevoerd met standaardgereedschap (boormachine, sleutel, schroevendraaier). Speciale gereedschappen zijn niet nodig.
