Befestigungssatz für Solarpaneele auf Schieferdächern

Schieferdach-Befestigungsset

58,52 €

Inklusive Steuer

Referenz: 0805

EAN13: 0712971129467

Dieses Schieferdach-Befestigungsset wurde entwickelt, um Ihre Photovoltaikmodule sicher auf allen Arten von Schieferdächern zu installieren. Der Inhalt des Kits passt sich automatisch an die Anzahl der Paneele und die Anordnung (Hoch- oder Querformat) an, die Sie in den Optionen auswählen.

Das Kit enthält alle Materialien, die Sie für eine zuverlässige, robuste und langlebige Installation benötigen, die auf Ihre Solarmodule abgestimmt ist (Rahmenstärke je nach gewählter Option).

Wichtigste Merkmale

Installation auf Schieferdächern
Anbringung der Paneele im Hoch- oder Querformat.
Rahmen aus eloxiertem Aluminium
Robuste und langlebige Befestigung
Geeignet für Standard-Photovoltaikpaneele
Kompletter Bausatz, der sofort einsatzbereit ist.

Wählen Sie die Anzahl der Paneele und die Anordnung (Hoch-/Landschaftsformat) in den Optionen.

Achtung: Für eine Installation mit zwei oder mehr Paneelreihen (z. B. 2 Reihen mit 6 Paneelen) müssen Sie zwei Befestigungssets auswählen.

✅ Compatibilités vérifiées

▼

Compatible avec :

AIKO NEOSTAR 2S MONO GLASS-GEN2 460Wp

147,48 €

Voir le produit →

AIKO NEOSTAR 3S+ DUAL GLASS-GEN3 470 Wp

147,48 €

Voir le produit →

Leapton N-Type 450Wp TOPCon bifacial

84,95 €

Voir le produit →

Leapton N-Type 500Wp TOPCon bifacial

117,38 €

Voir le produit →

Luxen LUXNERI Serie N5 N-Typ 500 Wp bifazial...

93,91 €

Voir le produit →

Palette 36X Luxen LUXNERI Serie N5 N-Typ 500 Wp...

3.282,80 €

Voir le produit →

Affichage de 6 sur 10 produits compatibles

ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.

Clames: 30 mm

Number of panels per row: 1 panel portrait

Kommentare (0)

Aktuell keine Kunden-Kommentare

Inhalt des Bausatzes zur Befestigung von Solarmodulen - Schieferdach.

Die Bestandteile des Kits variieren je nach Anzahl der Paneele. Schienenverbinder sind ab 2 Modulen im Querformat und 3 Modulen im Hochformat enthalten (siehe Tabelle am Seitenende).

Inklusive

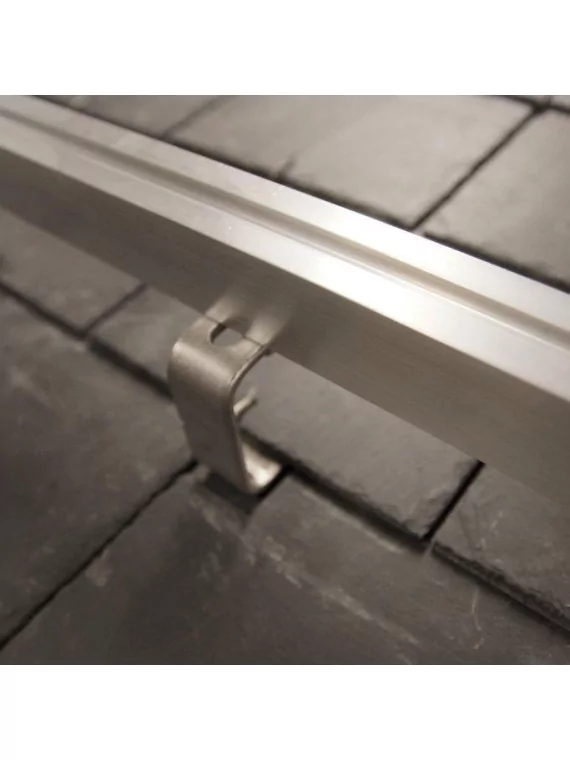

Verstellbare Haken für Schieferplatten

Befestigung an Dachstühlen zur Unterstützung der Schienen.

Produktdetails

Inklusive

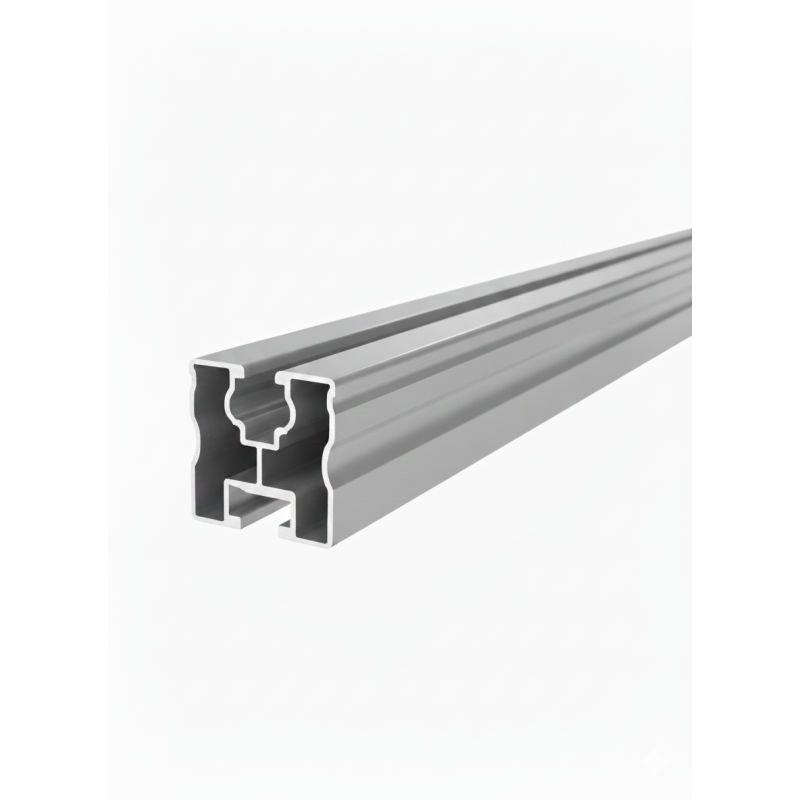

Aluminiumschiene 40×40

Hauptstütze, die die Struktur der Photovoltaikanlage sicherstellt.

Produktdetails

Inklusive ab 2 PV Jonctions de rails

Schienenverbindungen

Schienenmontage für längere Reihen. Enthalten ab zwei Modulen im Querformat und drei Modulen im Hochformat.

Produktdetails

Inklusive

Gerüstschrauben

Hochfeste Schrauben zur sicheren Verankerung von Haken.

Produktdetails

Inklusive

Écrou hexagonal à embase crantée DIN 6923 M10

Sechskantmuttern mit gezahntem Ansatz M10

Ermöglichen ein schnelles manuelles Anziehen während der Installation.

Produktdetails

Inklusive

Rayvolt Erdungsclips

Stellen die elektrische Kontinuität und die Erdung sicher.

Produktdetails

Inklusive

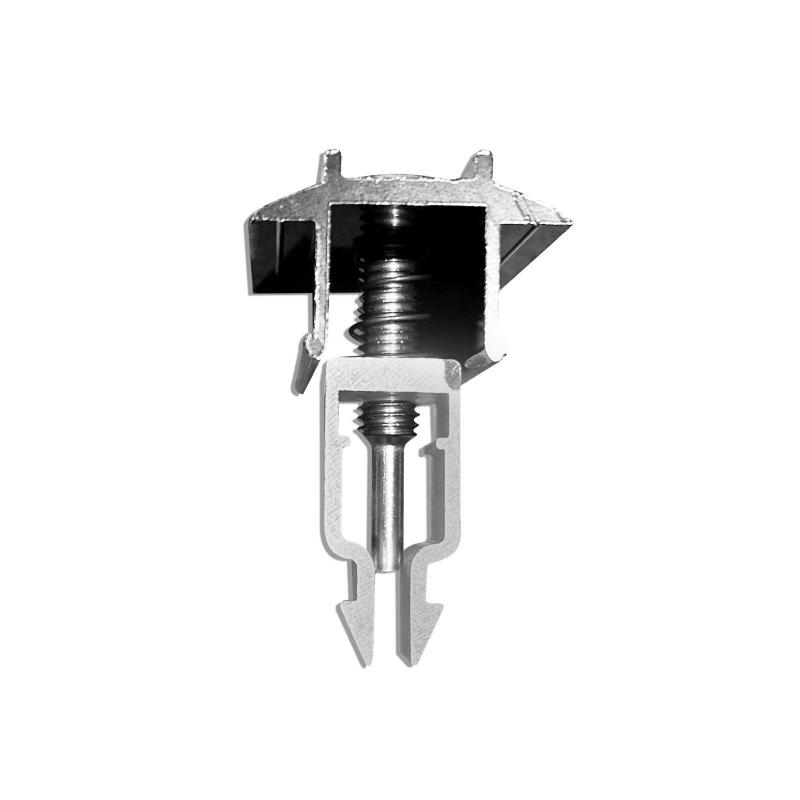

Schnelle Mittelklemmen

Schnelle Befestigung zwischen den einzelnen Paneelen.

Produktdetails

Inklusive

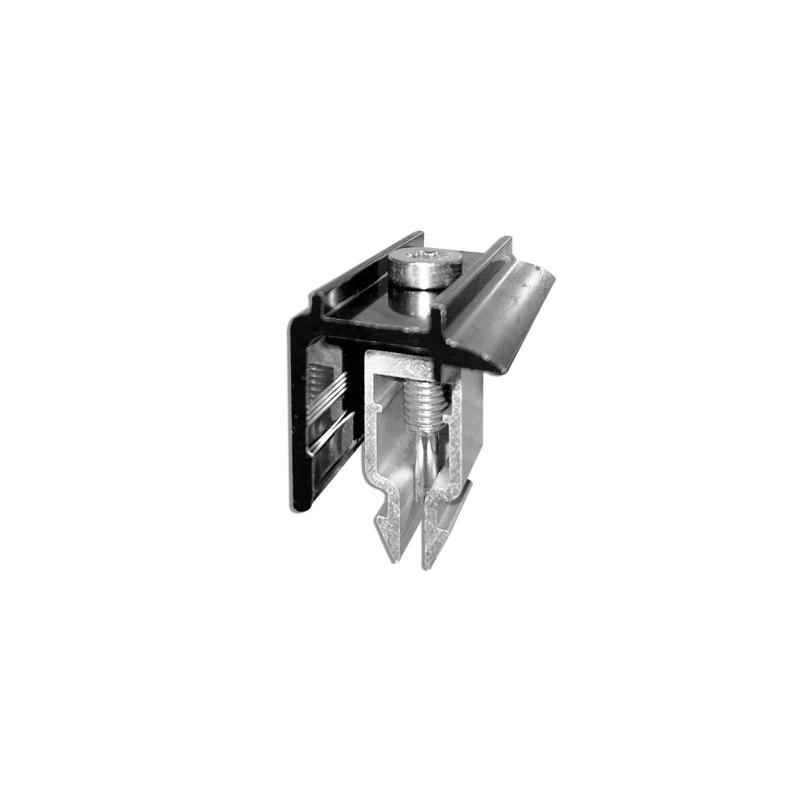

Schnelle Endklammern

Sicherer Halt der Paneele am Ende der Struktur.

Produktdetails

Inklusive

40x40 mm Schwarz Schienenkappen

Für ein ästhetisches Finish und langlebigen Schutz der Montageprofile.

Produktdetails

Inklusive

M10 Hammerkopfschrauben

Ideal für eine zuverlässige und einfache Befestigung.

Produktdetails

Vollständiges Installationstutorial für das Befestigungskit von Solarmodulen auf Ziegeldächern

Sehen Sie sich die komplette Videoserie an, um Ihr Befestigungskit für Solarmodule auf Ziegeldächern zu installieren. Teil 1 behandelt die Vorbereitung und Montage der Schienen, während Teil 2 die Montage der Module und die finalen Einstellungen für optimalen Halt erklärt.

Wie wähle ich den richtigen Bausatz für meine Paneele?

Das Befestigungskit eignet sich für alle Schieferdächer. Dank seiner Optionen passt es sich an die Anordnung Ihrer Platten an.

Die Befestigungen sind mit herkömmlichen Plattengrößen (ca. 1,60m x 1m) kompatibel.

1. Wählen Sie die Anzahl der Paneele im Hoch- oder Querformat.

Wählen Sie pro Reihe die Anzahl der Paneele, die im Hoch- oder Querformat angeordnet werden sollen.

Beispiel: Die nebenstehende Anordnung erfordert 3x das Produkt Befestigungskit :

1. Set für Reihe 1: 3 Paneele im Hochformat.
2. Set für Reihe 2: 2 Paneele im Querformat
3. Set für Reihe 3: 2 Paneele im Querformat.

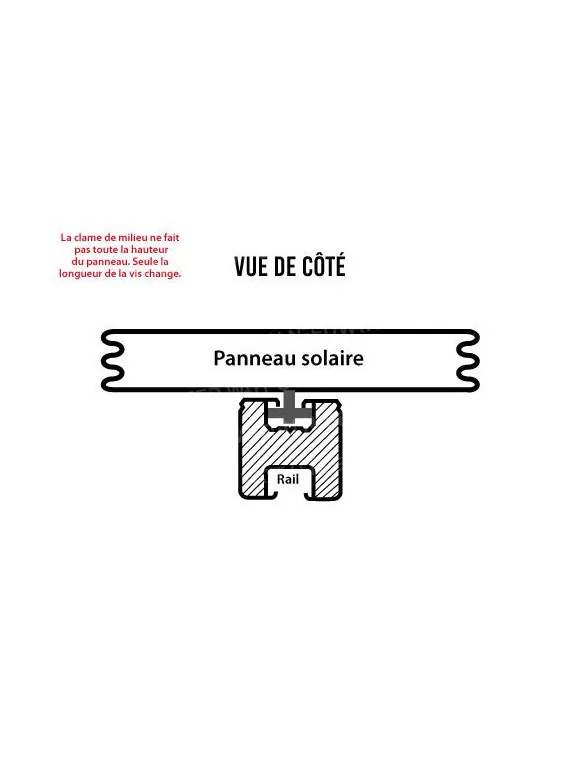

2. Wählen Sie die passende Klammer für Ihr Panel aus.

Die Klammer dient dazu, das Paneel an der Aluminiumschiene zu befestigen. Die Höhe der Klammer sollte der Dicke des Rahmens Ihres Paneels entsprechen, um einen sicheren Halt zu gewährleisten.

Verfügbare Höhen: 8 - 30 - 35 - 40 - 45 - 50 mm

Schema für die Installation von Befestigungshaken für Solarpaneele.

Detaillierte Angaben zum gelieferten Material je nach Anzahl der Paneele.

Module im Hochformat

Anzahl der Module	Schiene (m)	Schienendetails*	Verbinder	Doppelt verstellbarer Haken	Holzbauschraube	Mittelklemme	Endklemme	Hammerkopfschraube M10	Sechskantmutter M10	Rayvolt	Schienenendkappe
1 Modul	2,4	(2 x 1,20m)	0	4	8	0	4	4	4	1	4
2 Module	4,8	(2 x 2,40m)	0	6	12	2	4	6	6	2	4
3 Module	7,2	(4 x 1,80m)	2	8	16	4	4	8	8	3	4
4 Module	9,6	(4 x 2,40m)	2	10	20	6	4	10	10	4	4
5 Module	12	(4 x 2,40m und 2 x 1,20m)	4	12	24	8	4	12	12	5	4
6 Module	14,4	(6 x 2,40m)	4	14	28	10	4	14	14	6	4
7 Module	16,8	(6 x 2,40m und 2 x 1,20m)	6	16	32	12	4	16	16	7	4
8 Module	19,2	(8 x 2,40m)	6	18	36	14	4	18	18	8	4
9 Module	21,6	(8 x 2,40m und 2 x 1,20m)	8	20	40	16	4	20	20	9	4
10 Module	24	(10 x 2,40m)	8	22	44	18	4	22	22	10	4
11 Module	26,4	(10 x 2,40m und 2 x 1,20m)	10	24	48	20	4	24	24	11	4
12 Module	28,8	(12 x 2,40m)	10	26	52	22	4	26	26	12	4
13 Module	31,2	(12 x 2,40m und 2 x 1,20m)	12	28	56	24	4	28	28	13	4
14 Module	33,6	(14 x 2,40m)	12	30	60	26	4	30	30	14	4
15 Module	36	(14 x 2,40m und 2 x 1,20m)	14	32	64	28	4	32	32	15	4
16 Module	38,4	(16 x 2,40m)	14	34	68	30	4	34	34	16	4
17 Module	40,8	(16 x 2,40m und 2 x 1,20m)	16	36	72	32	4	36	36	17	4
18 Module	43,2	(18 x 2,40m)	16	38	76	34	4	38	38	18	4
19 Module	45,6	(18 x 2,40m und 2 x 1,20m)	18	40	80	36	4	40	40	19	4
20 Module	48	(20 x 2,40m)	18	42	84	38	4	42	42	20	4

* Die Schienendetails dienen nur zur Orientierung und hängen von der Größe der Paneele ab.

Module im Querformat

Anzahl der Module	Schiene (m)	Schienendetails*	Verbinder	Doppelt verstellbarer Haken	Konstruktionsschraube	Mittelklemme	Endklemme	Hammerkopfschraube M10	Sechskantmutter M10	Rayvolt	Schienenendkappe
1 Modul	3,6	(2 x 1,80m)	0	4	8	0	4	4	4	1	4
2 Module	7,2	(4 x 1,80m)	2	6	12	2	4	6	6	2	4
3 Module	10,8	(6 x 1,80m)	4	10	20	4	4	10	10	3	4
4 Module	14,4	(8 x 1,80m)	6	12	24	6	4	12	12	4	4
5 Module	18	(10 x 1,80m)	8	16	32	8	4	16	16	5	4
6 Module	21,6	(12 x 1,80m)	10	18	36	10	4	18	18	6	4
7 Module	25,2	(14 x 1,80m)	12	22	44	12	4	22	22	7	4
8 Module	28,8	(16 x 1,80m)	14	24	48	14	4	24	24	8	4
9 Module	32,4	(18 x 1,80m)	16	28	56	16	4	28	28	9	4
10 Module	36	(20 x 1,80m)	18	30	60	18	4	30	30	10	4
11 Module	39,6	(22 x 1,80m)	20	34	68	20	4	34	34	11	4
12 Module	43,2	(24 x 1,80m)	22	36	72	22	4	36	36	12	4
13 Module	46,8	(26 x 1,80m)	24	40	80	24	4	40	40	13	4
14 Module	50,4	(28 x 1,80m)	26	42	44	26	4	42	42	14	4
15 Module	54	(30 x 1,80m)	28	46	92	28	4	46	46	15	4
16 Module	57,6	(32 x 1,80m)	30	48	96	30	4	48	48	16	4
17 Module	61,2	(34 x 1,80m)	32	52	104	32	4	52	52	17	4
18 Module	64,8	(36 x 1,80m)	34	54	108	34	4	54	54	18	4
19 Module	68,4	(38 x 1,80m)	36	58	116	36	4	58	58	19	4
20 Module	72	(40 x 1,80m)	38	60	120	38	4	60	60	20	4

* Die Schienendetails dienen nur zur Orientierung und hängen von der Größe der Paneele ab.

FAQ - Dachbefestigungsset für Schieferdächer

1. Ist dieses Set mit allen Schieferarten kompatibel?

Ja, dieses Set ist mit den meisten natürlichen und synthetischen Schiefern kompatibel. Es wurde entwickelt, um eine sichere Befestigung zu gewährleisten, ohne die Dacheindeckung zu beschädigen.

2. Kann ich dieses Set selbst installieren?

Ja, die Installation ist für erfahrene Heimwerker geeignet. Es wird jedoch empfohlen, die Sicherheitsanweisungen für Arbeiten auf dem Dach zu beachten.

3. Ist dieses Set witterungsbeständig?

Ja, die Komponenten sind so konzipiert, dass sie gegen Korrosion, Wind, Regen und Temperaturschwankungen resistent sind, was eine optimale Langlebigkeit gewährleistet.

4. Ist das Set mit Solarmodulen kompatibel?

Ja, dieses Set wurde speziell für die Installation von Solarmodulen auf Schieferdächern entwickelt und bietet eine stabile und sichere Befestigung.

5. Werden spezielle Werkzeuge für die Installation benötigt?

Nein, die Installation kann mit Standardwerkzeugen durchgeführt werden (Bohrmaschine, Schraubenschlüssel, Schraubendreher). Spezielle Werkzeuge sind nicht erforderlich.
