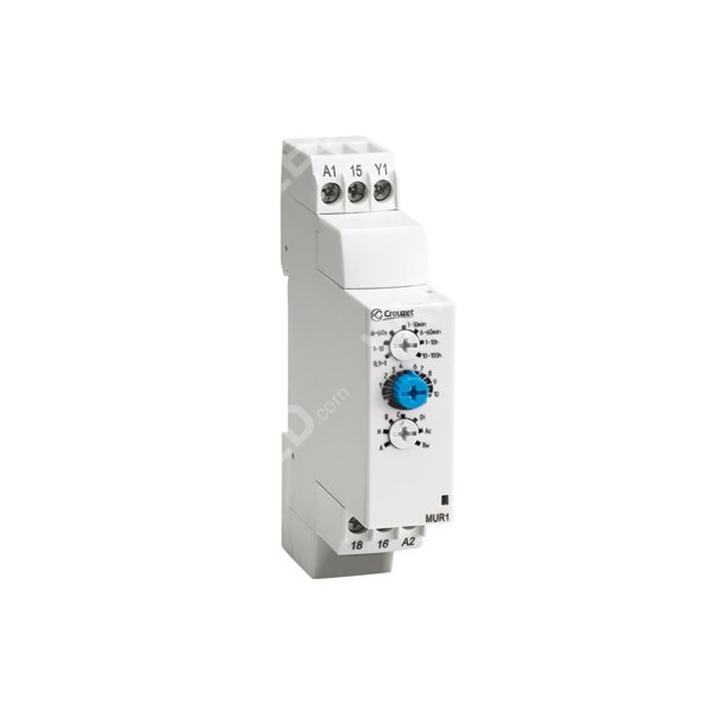

8A timerrelais - Crouzet MUR3

8A timerrelais - Crouzet Mur3

Multifunctioneel of monofunctioneel
' Multibereik (7 schakelbare bereiken)
' Multispanning
' Schroef- of veerklemmen
' Status weergegeven door 1 LED (relaisversie)

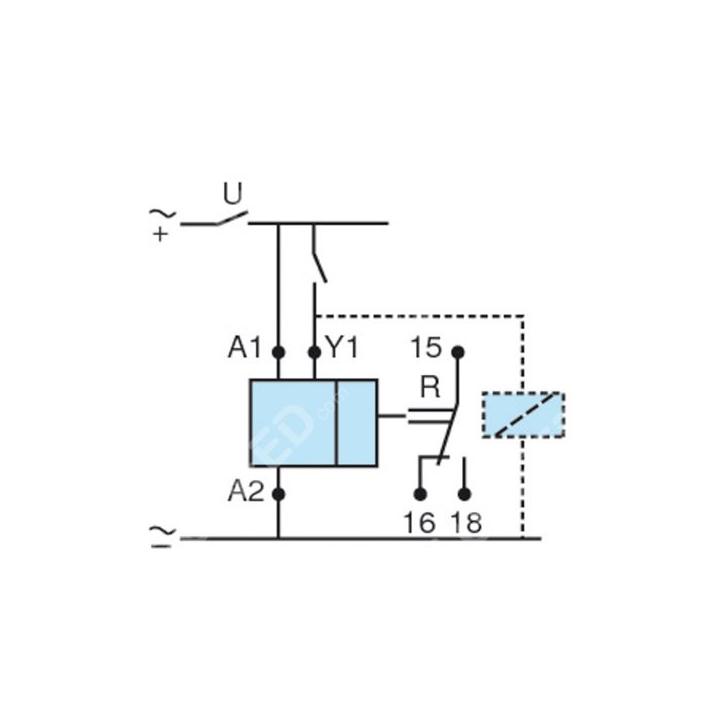

' Mogelijkheid om een belasting parallel te voeden
Kan worden aangestuurd door een 3-draads sensor

---

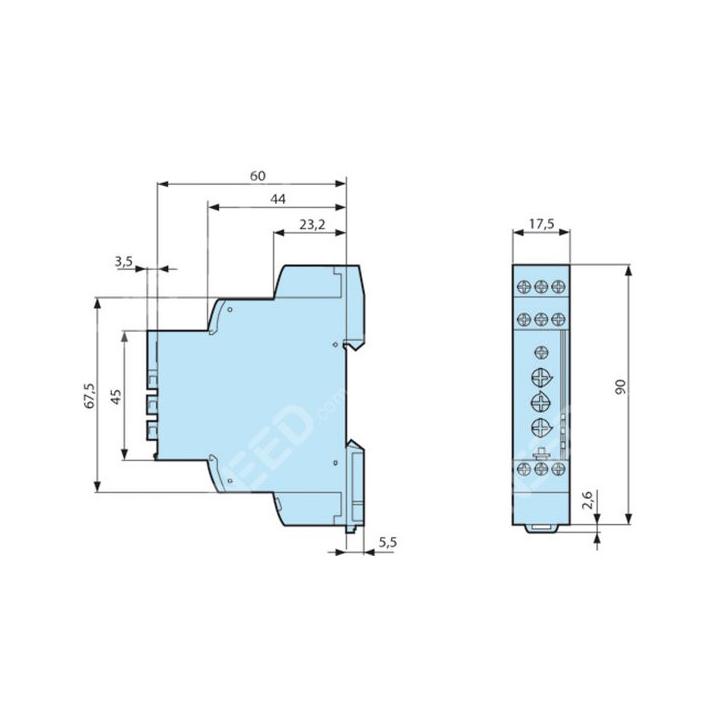

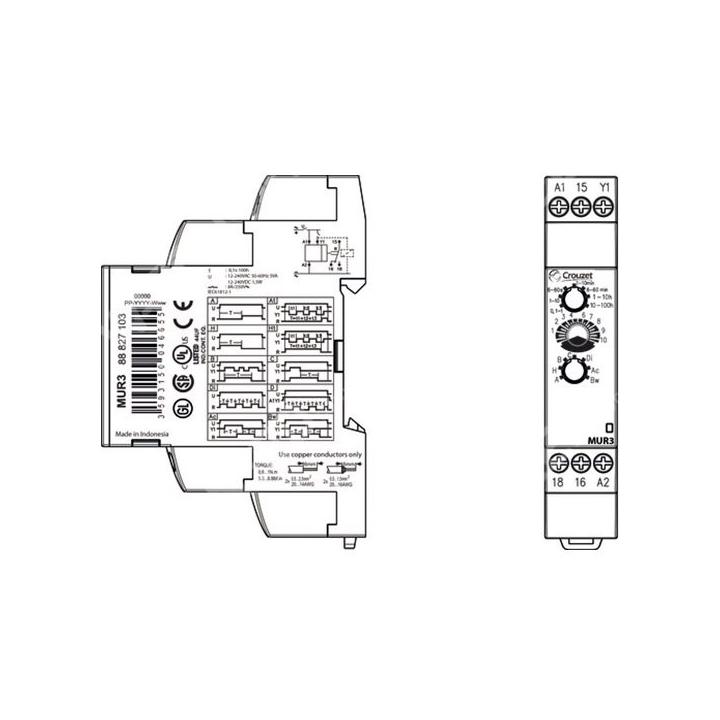

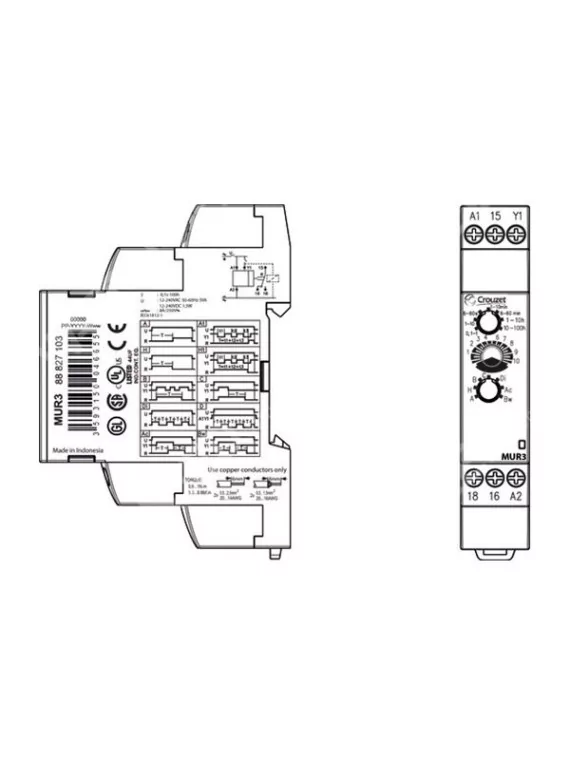

Afmetingen

---

---

Kenmerken

Specificaties

A

Functies

- Ac - At - B - Bw - C - D - Di - H - Ht

0

Tijdvertraging

.,1 s →100 h

1

Uitgang

omschakelrelais

8

Nominale stroom

A

Aansluitingen

Schroefklemmen

Voedingsspanning

12 →240 V∿/⎓

Referentie

88827103

Timer

1 10 s - 1 min - 10 min - 1 min - 1 min - 1 min - 1 min - 1 min - 1 min - 1 min - 1 min - 1 min - 1 min - 1 min - 1.

Timerbereiken (7 bereiken)

s -

min

10 s - 1 min - 10 min - 1 h - 10 h - 100 h

Herhalingsnauwkeurigheid (bij constante parameters)

± 0,5 % IEC/EN 61812-1

Temperatuurdrift

± 0,05 % / °C

Spanningsdrift

± 0,2 % / V

Displaynauwkeurigheid volgens IEC/EN 61812-1

± 10 % / 25 °C

Micro-break immunity time :	typisch	<
10 ms

Typische minimale pulsduur (relaisversie)

30 ms

Typische minimale pulsduur (statische versie)

50 ms

Typische minimale pulsduur (relaisversie met belasting)

100 ms

Maximale resettijd per

t

ypische spanningsonderbreking (relaisversie)

120 ms

Max. reset-tijd per typische spanningsonderbreking (statische versie)

350 ms

Voeding

Multispanningsvoeding

Afhankelijk van de versie

Frequentie (Hz)

50/60

Inschakelduur

100.,00%

Werkbereik

85 →110% Un 85 →120% Un voor 12 V ∿/⎓

Max. opgenomen vermogen

32 VA (240 V∿) - 1.,5 W (240 V⎓) - 0,6 W (24 V⎓) - 0,7 VA (12 V∿) - 0,7 W (12 V⎓)

Uitgangselementen

Onderbreekcapaciteit

2000 VA/80 W

8 30 V

Maximale onderbreekcapaciteit

A∿ 250 V∿ resistief - - 8 A⊓ 30 V∿

8 A⎓ 30 V⎓ resistief

Minimale breekstroom

10 mA / 5 V⎓

Maximale breekspanning

250 V∿ / 8 A∿ resistief 250 V⎓ / 0,3 A resistief

8

Elektrische levensduur (schakelen)	10⁵
A 250 V∿ resistief

Mechanische levensduur (schakelen)

10 x 10⁶

2

Diëlektrische sterkte volgens IEC/EN 61812-1

.,5 kV / 1 min / 1 mA / 50 Hz

5

Overspanning volgens IEC/EN 60664-1, IEC/EN 61812-1

kV - golf 1,2/50 μs

Algemene kenmerken

Conformiteit met normen	IEC/EN 61812-1,
IEC/EN 61000-6-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 61000-6-4

Certificeringen	CE, UL, cUL, CSA,
GL

-20

Grenstemperaturen voor gebruik (°C)

→+60

-30

Grenstemperaturen voor opslag (°C)

→+60

Installatiecategorie (volgens IEC/EN 60664-1)

Overspanningscategorie III

1 1 4

Lekroutes en vrije ruimten volgens IEC/EN 60664-

kV / 3 mm

Beschermingsgraad (IEC/EN 60529)

IP20

IP40

Beschermingsgraad (IEC/EN 60529) Voorpaneel

IP50

Trillingsbestendigheid volgens IEC/EN 60068-...2-6

20 m/s² 10 Hz →150 Hz

Relatieve vochtigheid volgens IEC/EN 60068-2-30 niet-condenserend

93 % niet-condenserend

ongevoeligheid voor elektrostatische ontladingen.

Elektromagnetische compatibiliteit -
Immuniteit voor elektrostatische ontladingen volgens IEC/EN 61000-4-2	Niveau III (lucht 8 kV/contact 6 kV)

Immuniteit voor elektromagnetische velden volgens IEC/EN 61000-4-3	Niveau I - (1 V/m : 2,0 G Hz â†'2,7 G Hz) Niveau II - (3 V/m : 1,4 G Hz →2,0 G Hz) Niveau III - (10 V/m :
80 M Hz →1 G Hz)

Immuniteit voor snelle barsttransienten volgens IEC/EN 61000-4-4

Niveau III (direct 2 kV/capacitieve koppelingsklem 1kV)

.

Immuniteit voor schokgolven van de voeding volgens IEC/EN 61000-
4-5	Niveau III (common mode 2 kV/differentiële mode 1 kV)

Common mode radiofrequentie immuniteit volgens IEC/EN 61000- 4-6	Niveau III (10V rms :
0,15 M Hz tot 80 M Hz)

Spanningsdip- en onderbrekingsimmuniteit volgens IEC/EN 61000-4-11

0% restspanning, 1 cyclus 70% restspanning, 25/30 cycli

Netspanning

en uitgestraalde emissies volgens EN 55022 (CISPR22), EN55011 (CISPR11)

Klasse B

Montage :
symmetrische DIN-rail	35 mm

1

Spancapaciteit Enkeladerig zonder adereindhuls

x 0,5 →3,3 mm² - (AWG 20 →AWG 12) 2 x 0,5 →2,5 mm² - (AWG 20 →AWG 14)

1),

Spancapaciteit Enkeladerig met adereindhuls

x 0,5 →2,5 mm² - (AWG 20 →AWG 14) 2 x 0,5 →1. 5 mm² - (AWG 20 →AWG 14) 2 x 0,5 →1. 5 mm² - (AWG 20 →AWG 14) 2 x 0,5 →2,5 mm² - (AWG 20 →AWG 14

5 mm² - (AWG 20 →AWG 16)

Materiaal behuizing

Zelfdovend

Schoktest volgens IEC/EN 60068-2-27

15 g - 11 ms

Kortsluitstroomonderbrekingen volgens IEC/EN 61000-4-11

0% restspanning, 250/300 cycli

2

Veerbelaste klemmen,

2 klemmen per aansluitpunt - soepele draden

x 0,5 →1,5 mm² - (AWG 20 →AWG 16)

2

Veerklemmen, 2 klemmen per aansluitpunt - stijve draden

x 0,5 →1,5 mm² - (AWG 20 →AWG 16)

Gewicht

:	17,5 mm behuizing	88827105 (MUR1) : 63 g 88827115 (MAR1) : 63 g 88827125 (MBR1) : 63 g 88827135 (MCR1) : 62 g 88827145 (MHR1) : 63 g 88827150 (MLR4) : 63 g 88827155 (MLR1) : 64 g 88827100 (MUR4) :
62 g 88827103 (MUR3) : 66 g 88827503 (MURc3) : 59 g

Isolatieweerstand volgens IEC/EN 60664-1

100 MΩ (500 V ⎓)

Uitgangselement

Relais 1 of 2 AgNi (cadmiumvrij) omschakelaars

1 C/O
