Zeitrelais 8A - Crouzet MUR3

Zeitrelais 8A - Crouzet Mur3

' Multifunktion oder Monofunktion
' Mehrbereich (7 umschaltbare Bereiche)
' Multispannung
' Schraub- oder Federklemmen
' Statusanzeige durch 1 LED (Relais-Version)
' Möglichkeit, eine Last parallel zu versorgen.
' Steuerung über 3-Draht-Sensor möglich

---

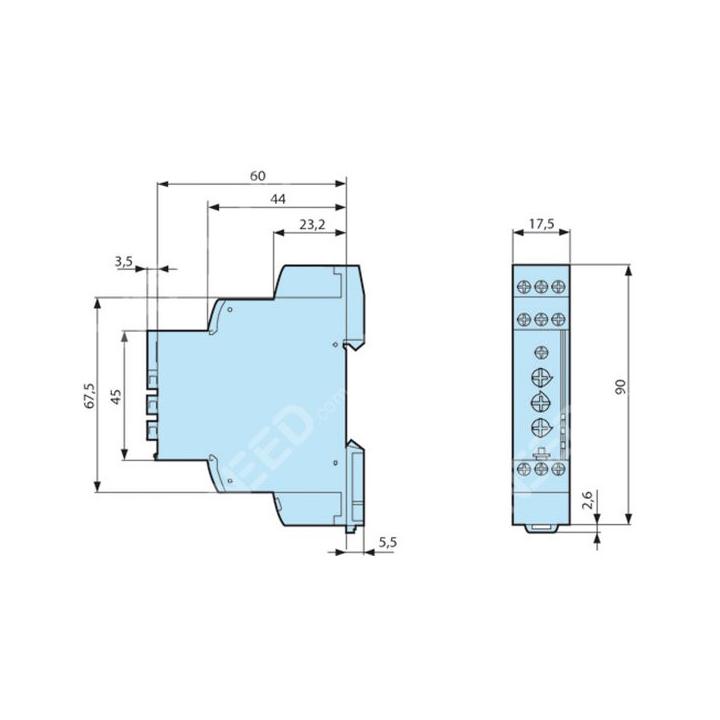

Abmessungen

---

---

Merkmale

Spezifikationen

A

Funktionen

- Ac - At - B - Bw - C - D - Di - H - Ht

0

Zeitverzögerung

,1 s →100 h

1

Ausgang

Umschaltrelais

8

Nennstrom

A

Anschlüsse

Schraubklemmen

Versorgungsspannung

12 →240 V∿/⎓

Referenz

88827103

Zeitverzögerung

Bereiche)

Zeitverzögerungsbereiche

(7

1 Sek.

10 s - 1 min - 10 min - 1 h - 10 h - 100 h

,

Wiederholungsgenauigkeit (bei konstanten Parametern)	± 0
5 % IEC/EN 61812-1

Temperaturdrift

± 0,05 % / °C

Spannungsdrift

± 0,2 % / V

Anzeigegenauigkeit nach IEC/EN 61812-1

± 10 % / 25 °C

Zeit für die Störfestigkeit gegen Mikrounterbrechungen :	typisch	<
10 ms

Typische Mindestimpulsdauer (Relaisversion)

30 ms

Typische Mindestimpulsdauer Version) s

(statische

50 m

Typische Mindestimpulsdauers

(Relaisversion mit Last)

100 m

Maximale Reset-Zeit pro
typischer Spannungsausfall (Relaisversion)	120 ms

Max. Rückstellzeit pro typischen Spannungsausfall (statische Version)

350 ms

Stromversorgung

Versorgungsspannung

Multispannung

Je nach Version

Frequenz ()

Hz

50/60

Einschaltdauer

100,00%

Einsatzbereich

85 →110 % Un 85 →120 % Un für 12 V ∿/⎓

,

Maximale Leistungsaufnahme	32 VA (240 V∿) - 1
5 W (240 V⎓) - 0,6 W (24 V⎓) - 0,7 VA (12 V∿) - 0,7 W (12 V⎓)

Ausgangselemente

Schaltleistung

2000 VA/80 W

8 -.

Maximaler Schaltstrom
A∿ 250 V∿ widerstandsgekoppelter	Strom
8 A⎓ 30 V⎓ resistiv

Minimaler Abschaltstrom

10 mA / 5 V⎓

altspannung

Maximale Absch

250 V∿ / 8 A∿ resistiv 250 V⎓ / 0,3 A resistiv

8

Elektrische Lebensdauer (Schalthandlungen)	10⁵
A 250 V∿ resistiv

Mechanische Lebensdauer (Schalthandlungen)

10 x 10⁶

2,

Spannungsfestigkeit nach IEC/EN 61812-1

5 kV / 1 min / 1 mA / 50 Hz

5

Stoßspannung nach IEC/EN 60664-1, IEC/EN 61812-1

kV - Welle 1,2/50 μs

Allgemeine Eigenschaften

1812-1,

Normenkonformität	IEC/EN 6
IEC/EN 61000-6-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 61000-6-4

Zertifizierungen ,

CE, UL, cUL, CSA

GL

-20

Grenztemperaturen für den Einsatz (°C)

→+60

-30

Grenztemperaturen für die Lagerung (°C)

→+60

Installationskategorie (nach IEC/EN 60664-1)

Überspannungskategorie III

. 4

Luft- und Kriechstrecken nach IEC/EN 60664-

1

kV / 3 mm

Schutzgrad (IEC/EN 60529)

IP20

IP40

Schutzgrad (IEC/EN 60529) Vorderseite

IP50

.

Vibrationsfestigkeit nach IEC/EN 60068-
2-6	20 m/s² 10 Hz →150 Hz

Relative Luftfeuchtigkeit gemäß IEC/EN 60068-2-30 nicht kondensierend

93 % nicht kondensierend

.

Elektromagnetische Verträglichkeit -
Immunität gegen elektrostatische Entladungen gemäß IEC/EN 61000-4-2	Stufe III (Luft 8 kV/Kontakt 6 kV)

Immunität gegen elektromagnetische Felder gemäß IEC/EN 61000-4-3	Stufe I - (1 V/m : 2,0 G Hz â†'2,7 G Hz) Stufe II - (3 V/m: 1,4 G Hz →2,0 G Hz) Stufe III - (10 V/m :
80 M Hz →1 G Hz)

Immunität gegen schnelle Burst-Transienten gemäß IEC/EN 61000-4-4

Stufe III (direkt 2 kV/kapazitive Koppelklemme 1kV)

.

Immunität gegen Netzstromstoßwellen gemäß IEC/EN 61000-
4-5	Stufe III (Gleichtaktmodus 2 kV/Differenzmodus 1 kV)

Gleichtakt-Hochfrequenzimmunität gemäß IEC/EN 61000- 4-6	Stufe III (10 V Effektivwert :
0,15 M Hz bis 80 M Hz)

0

Immunität gegen Spannungseinbrüche und -unterbrechungen gemäß IEC/EN 61000-4-11

% Restspannung, 1 Zyklus 70 % Restspannung, 25/30 Zyklen

)

Netz- und abgestrahlte leitungsgebundene Emissionen gemäß EN 55022 (CISPR22), EN55011 (CISPR11

Klasse B

Befestigung :
Hutschiene	35 mm

Aderendhülse

Klemmkapazität Einzeldraht ohne

1

x 0,5 →3,3 mm² - (AWG 20 →AWG 12) 2 x 0,5 →2,5 mm² - (AWG 20 →AWG 14)

derendhülse

Klemmkapazität Mehrdrähtig mit A

1

x 0,5 →2,5 mm² - (AWG 20 →AWG 14) 2 x 0,5 →1,5 mm² - (AWG 20 →AWG 16)

Material

Gehäuse

Selbstverlöschend

Schocktest nach IEC/EN 60068-2-27

15 g - 11 ms

0

Kurzzeitige Spannungsunterbrechungen nach IEC/EN 61000-4-11

% Restspannung, 250/300 Zyklen

Federzugklemmen,
2 Klemmen pro Anschlusspunkt - flexible Drähte	2 x 0,5 →1,5 mm² - (AWG 20 →AWG 16)

2

Federkraftklemmen, 2 Klemmen pro Anschlusspunkt - starre Drähte

x 0,5 →1,5 mm² - (AWG 20 →AWG 16)

Masse :	Gehäuse 17,5 mm	88827105 (MUR1): 63 g 88827115 (MAR1): 63 g 88827125 (MBR1): 63 g 88827135 (MCR1): 62 g 88827145 (MHR1): 63 g 88827150 (MLR4): 63 g 88827155 (MLR1): 64 g 88827100 (MUR4) :
62 g 88827103 (MUR3): 66 g 88827503 (MURc3): 59 g

Isolationswiderstand nach IEC/EN 60664-1

100 MΩ (500 V ⎓)

Ausgangselement

)

Relais 1 oder 2 Wechsler AgNi (kadmiumfrei

1

C/O
