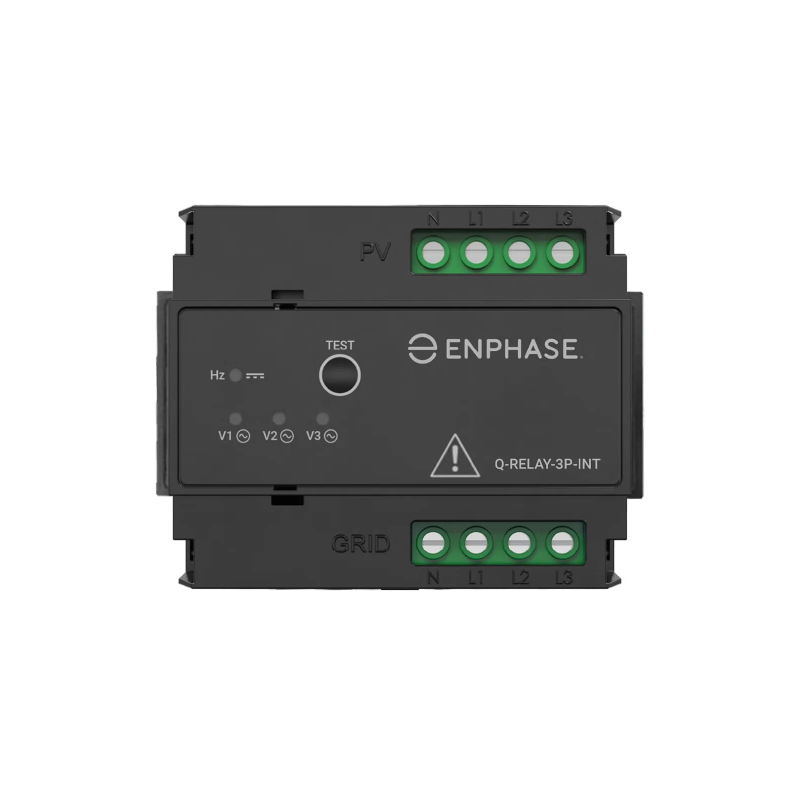

In Enphase IQ-installaties functioneert het meerfasige Q Relais als een apparaat voor netbewaking en netvrijschakeling. Het Q Relais isoleert IQ-serie micro-omvormers fysiek van het elektriciteitsnet wanneer er storingen worden gedetecteerd of in overeenstemming met de voorschriften van het elektriciteitsnet, en maakt automatisch weer verbinding wanneer de geldige netvoorwaarden zijn hersteld. Het Tetrapolar Q Relais isoleert alle fase- en nulleiders en werkt met de Envoy-S gateway.
Eenvoudig te installeren
Lichtgewicht en eenvoudig
DIN-railmontage voor snelle installatie
Betrouwbaar
Betrouwbare belastingsregeling
Automatische reset bij terugkeer naar normale netwerkomstandigheden
Intelligent
Kan worden geconfigureerd om 1, 2 of 3 fasen te bewaken
Kan op afstand worden bijgewerkt
Gemakkelijk te begrijpen LED-display
Technische specificaties
SPECIFICATIES Q-RELAY-3P-INT
Vierpolige ontkoppelingsbeveiliging (50Hz) met DC-injectiedetectie
Overspanningscategorie (EN 61010-1)
III
CAT III
GRID terminal is geclassificeerd voor meetcategorie III.
V2
ervuilingsgraad (EN 61010-1)
AC-spanningsbereik
van 85 tot 265 Veff
Nominale ingangsspanning (Vnom)
230 / 240 Veff
Nominale frequentie
50 Hz
Verkrijgtijd van
frequentie- en spanningswaarden in normaal bedrijf
100 ms (5 netcycli @ 50 Hz)
Aantal beveiligde spanningsingangen
Maximaal 3
Aantal microIQ 7 micro-omvormers per fase
Maximaal 19 Enphase IQ 7 micro-omvormers of 16 Enphase IQ 7+ micro-omvormers
Aantal Q-relais per systeem
Beperkt tot 20 actieve Q-relais per systeem
Type elektrische uitgang
Normaal geopend tetrapolair relais (L1,
L2, L3 en N)
6
Uitgangsvermogen
kVA per fase
Type elektrische uitgang
230 / 240 Vrms, 25A
Onbelast opgenomen vermogen
18 VA
LEDs
Vier rode/groene LEDs: drie voor overspanning- en onderspanninguitschakeling,
één voor frequentie-uitschakeling (min f/ max f) en DC-injectie
