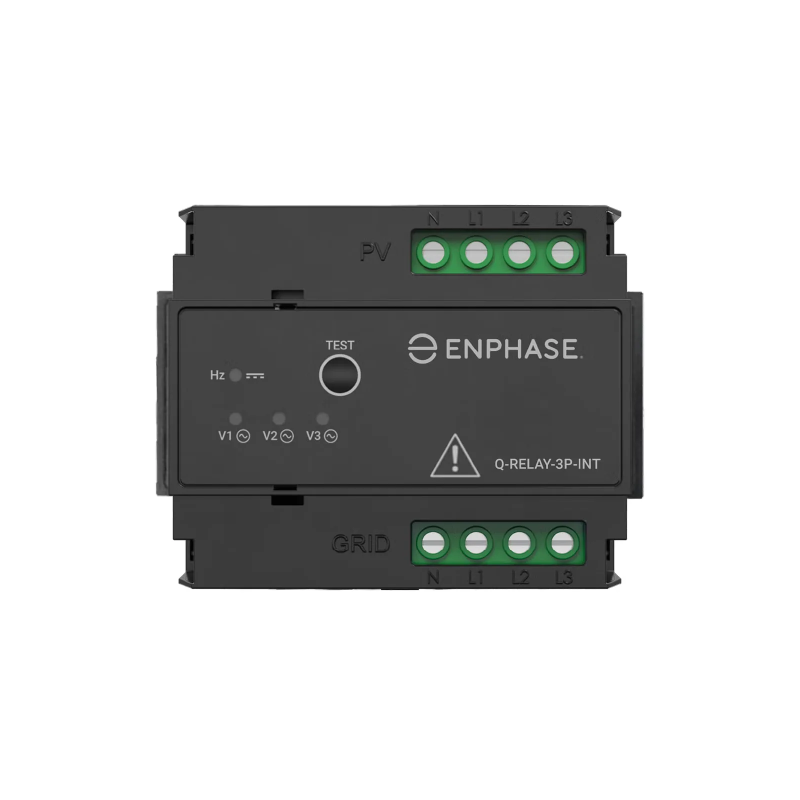

En las instalaciones de Enphase IQ, el relé Q multifásico funciona como dispositivo de monitorización y desconexión de la red. El relé Q aísla físicamente los microinversores de la serie IQ de la red cuando se detectan fallos o de acuerdo con la normativa de la red, y se reconecta automáticamente cuando se restablecen las condiciones válidas de la red. El relé Q de Tetrapolar aísla todos los conductores de fase y neutro y funciona con la pasarela Envoy-S.
Fácil de instalar
Ligero y sencillo
Montaje en carril DIN para una instalación
rápida
Fiable
Control de carga
fiable
Restablecimiento automático al volver a las condiciones normales de la red
Inteligente
Puede configurarse para supervisar 1, 2 ó 3 fases
Puede actualizarse a distancia
Pantalla LED de fácil
comprensión
Especificaciones técnicas
ESPECIFICACIONES Q-RELAY-3P-INT
Protección de desacoplamiento tetrapolar (50 Hz) con detección de inyección de CC
Categoría de sobretensión (EN 61010-1)
III
CAT III
El terminal GRID está clasificado para la categoría de medida III.
G2
rado de contaminación (EN 61010-1)
Rango de funcionamiento de la tensión alterna
de 85 a 265
Veff
Tensión nominal de entrada (Vnom)
230 / 240 Veff
Frecuencia nominal
50 Hz
Tiempo de adquisición de
valores de frecuencia y tensión en funcionamiento normal
100 ms (5 ciclos de línea @ 50Hz)
Número de entradas de tensión protegidas
Hasta 3
IQ
Número de micro
7 microinversores por fase
Hasta 19 microinversores Enphase IQ 7 o 16 microinversores Enphase IQ 7+
NúmeroQ
de
relés
por
sistema
Limitado a 20 relés Q activos por sistema
eléctrica
Tipo de salida
Relé tetrapolar normalmente abierto (L1,
L2, L3 y N)
6
Potencia de salida
kVA por fase
Tiposalida eléctrica
de
230 / 240 Vrms, 25A
Consumo en vacío
18 VA
LEDs
Cuatro LEDs rojo/verde: tres para disparos por sobretensión y subtensión,
uno para disparo por frecuencia (min f/ max f) e inyección de CC
