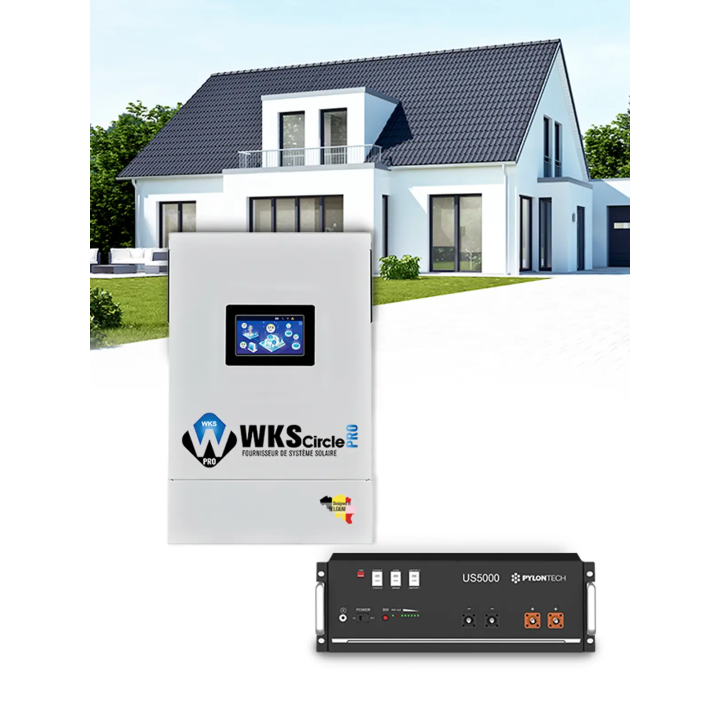

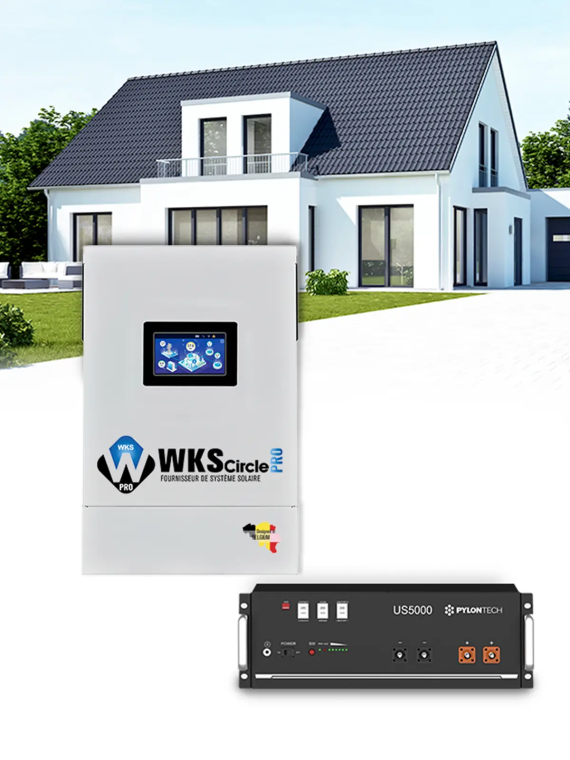

Pylontech WKS EVO Circle Pro 6,5 kVA UPS-pakket en lithiumbatterij

De combinatie van de WKS Evo 6,5 kVA 48V hybride omvormer met een Pylontech accubank is een slimme keuze voor zowel residentiële als commerciële zonne-energie-installaties. Deze combinatie garandeert optimale energie-efficiëntie, intelligent energiebeheer en een verhoogde betrouwbaarheid van het systeem. Pylontech accu's, bekend om hun lange levensduur en stabiele prestaties, vormen een perfecte aanvulling op de geavanceerde technologie van de WKS Evo Circle Pro omvormer en bieden een duurzame en kosteneffectieve energieoplossing.

Al onze pakketten zijn configureerbaar. In de opties kunt u op het product klikken om een ander model te kiezen of de aantallen te wijzigen om de set aan uw behoeften aan te passen.
Direct onder de prijs ziet u de details van de geselecteerde producten.

Belangrijk bericht voor onze klanten in België : Bij aankoop van elke Pylontech US5000 lithium-ionbatterij wordt een milieuheffing van € 114,73 exclusief btw toegepast. Meer informatie vindt u onderaan de pagina.

Hybride omvormer

Een hybride omvormer met netinjectie is een essentieel apparaat in zonne-energiesystemen dat elektriciteit uit hernieuwbare bronnen omzet in wisselstroom (AC) die compatibel is met het elektriciteitsnet.

De meest geavanceerde hybride zonne-omvormer van zijn generatie

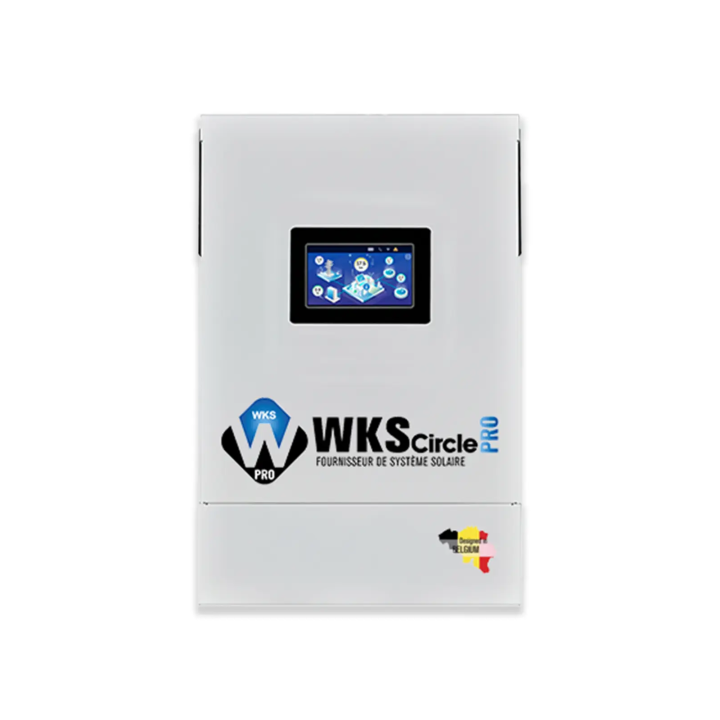

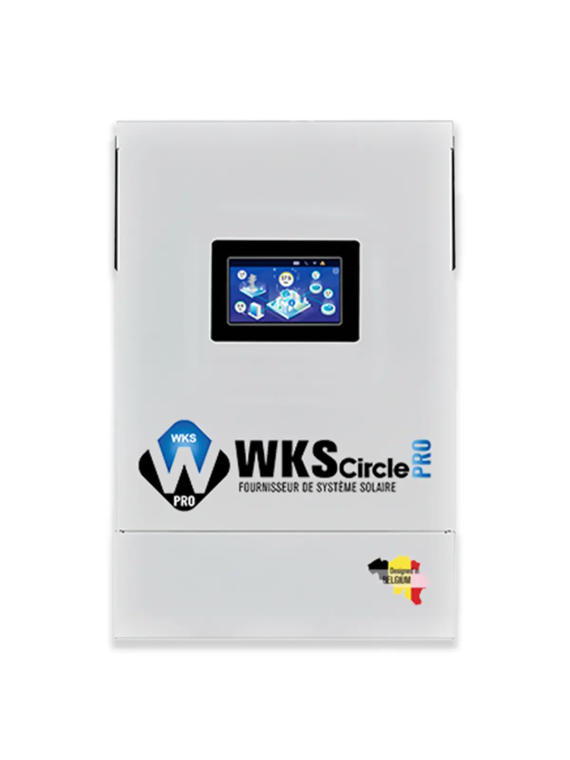

De WKS Evo Circle PRO is een hybride omvormer van de volgende generatie, ontworpen voor stand-alone en hybride zonne-installaties. Hij combineert drie essentiële functies in één apparaat: een zuivere sinusomvormer , een MPPT-zonnelaadregelaar en een netlader . Deze alles-in-één architectuur vereenvoudigt het ontwerp en beheer van een fotovoltaïsch systeem aanzienlijk en garandeert tegelijkertijd een hoge energie-efficiëntie en uitzonderlijke betrouwbaarheid.

De WKS Evo Circle PRO onderscheidt zich door zijn veelzijdigheid , geavanceerde connectiviteit en de mogelijkheid om parallel te werken voor een cumulatief vermogen tot 39 kW.

Dit model is ideaal voor woningen die niet op het elektriciteitsnet zijn aangesloten , hybride systemen met batterijen of industriële en commerciële installaties die een betrouwbare en continue stroomvoorziening vereisen .

Een alles-in-één omvormer voor uw energieonafhankelijkheid

De WKS Evo Circle PRO is ontworpen om te voldoen aan de behoeften van residentiële, professionele of geïsoleerde installaties en garandeert een stabiele, schone en continue stroomvoorziening , zelfs zonder elektriciteitsnet.
Dankzij de MPPT 120 A-technologie en het brede fotovoltaïsche ingangsbereik (90 V – 450 V) maakt het apparaat maximaal gebruik van de beschikbare zonne-energie en garandeert het een rendement van meer dan 93%.

Dankzij het dubbele uitgangssysteem kunt u kritieke en secundaire verbruikers apart beheren: uw essentiële apparaten blijven van stroom voorzien, terwijl niet-prioritaire verbruikers alleen worden geactiveerd wanneer de zonneproductie voldoende is.

Volledige controle over uw productie en consumptie

De WKS Evo Circle PRO is ontworpen voor een nauwkeurige en intelligente regeling van uw zonne-installatie.
Het 4,3 inch LCD-kleurenscherm geeft in realtime de zonne-energie, de laadstatus, de batterijspanning en het actuele verbruik weer.

Dankzij de WiFi-connectiviteit en de mobiele i.Solar-applicatie kunt u overal waar u bent uw gegevens in de gaten houden: dagelijkse productie, historiek, systeemwaarschuwingen, diagnose op afstand, enzovoort.
Er is een BMS-poort aanwezig voor directe communicatie met moderne lithium-ion-accu's, waardoor een perfecte laadbalans en verbeterde veiligheid worden gegarandeerd.

Parallelle werking: schaalbaar vermogen tot 39 kW

De WKS Evo Circle PRO-omvormer kan parallel worden geïnstalleerd met maximaal zes identieke units , met een totaal vermogen van 39 kW .
Door deze flexibiliteit is het ideaal voor gebouwen met een hoog energieverbruik: primaire woningen, bedrijven, werkplaatsen, agrarische gebouwen, toeristische locaties of openbare instellingen.

Elke unit communiceert via een intelligente parallelle bus om de belasting te balanceren en maximale redundantie te garanderen.

Onwrikbare veiligheid en betrouwbaarheid

De WKS Evo Circle PRO is uitgerust met een complete set elektronische beveiligingen :

• Overbelasting en oververhitting
• AC- en PV-piek
• Kortsluiting
• Omkering van de polariteit
• Automatisch thermisch beheer via variabele ventilatie

Deze veiligheidsvoorzieningen, gecombineerd met een robuust, geventileerd stalen ontwerp, garanderen een duurzame, stille en betrouwbare werking, zelfs in veeleisende omgevingen.

Batterijcompatibiliteit

De WKS Evo Circle PRO werkt met de meeste accu's op de markt:

• Loodzuur-, AGM- en gelaccu's
• Lithium (LiFePO₄) batterijen met geïntegreerde BMS-communicatie
• Zware lood-koolstof- of hybride batterijen

Het past automatisch de laadparameters aan op basis van de gebruikte technologie, waardoor de levensduur van de batterij wordt gemaximaliseerd.

Toepassingsgebieden

• Residentiële off-grid systemen
• Hybride systemen (zon + net + batterijen)
• Afgelegen locaties : chalets, schuilplaatsen, landbouwfaciliteiten
• Commerciële gebouwen : kantoren, werkplaatsen, winkels
• Noodstroomvoorziening (UPS) voor gevoelige apparatuur

Waarom kiezen voor de WKS Evo Circle PRO op Wattuneed?

1. Bestseller : omarmd door duizenden installateurs en gebruikers in Europa.
2. Garantie en technische ondersteuning door Wattuneed, specialist op het gebied van zonne-energie sinds 2008.
3. Volledig compatibel met ons assortiment panelen, batterijen en accessoires.
4. Altijd op voorraad en snelle levering in Europa.
5. Pre-salesondersteuning voor het bepalen van de juiste afmetingen en configuratie van uw installatie.

Wattuneed begeleidt u in elke fase van uw project, van ontwerp tot inbedrijfstelling.

Installatietips

Goede ventilatie van de ruimte is essentieel voor een adequate warmteafvoer. Het is raadzaam om kabels met een geschikte doorsnede en beschermingsmiddelen (DC-stroomonderbrekers, zekeringen, overspanningsbeveiligingen) te gebruiken die geschikt zijn voor het vermogen van de installatie.

Onze technische teams helpen u graag met de eerste installatie en inbedrijfstelling.

1. Praktische toepassing – Voorbeeld van een echte installatie

Voorbeeld: Zelfvoorzienende woning met lithium-batterijen

Vrijstaande woning van 120 m², voorzien van:

• 12 zonnepanelen van elk 450 W (d.w.z. 5,4 kWp),
• 1 WKS Evo Circle PRO 6,5 kVa omvormer,
• een batterijbank met twee Delong- of Pylontech-lithiumbatterijen – 10 kWh .

Het systeem werkt als volgt:

• Overdag zet de WKS Evo Circle PRO de zonne-energie rechtstreeks om in stroom voor het huis en laadt de accu op via de 120A MPPT- regelaar.
• 's Nachts schakelt het apparaat automatisch over op de batterijmodus en blijft het de essentiële apparatuur (verlichting, koelkast, vriezer, telecommunicatie) van stroom voorzien.
• Bij een lage batterijspanning of een hoog verbruik worden de batterijen door de geïntegreerde AC-lader geactiveerd en opgeladen via de generator of het lichtnet.

Resultaat :

• 100% autonomie gedurende het grootste deel van het jaar,
• een verlaging van de elektriciteitsrekening met meer dan 80%,
• geen stroomuitval, zelfs niet op afgelegen locaties.

Bekabeling en aansluiting

1. PV-connectoren
2. AC-uitgangsconnectoren (belastingsaansluiting)
3. AC-ingangsconnectoren
4. Batterijconnectoren
5. Powersharingpoort
6. Parallelle communicatiepoort
7. Stroomonderbreker
8. Aan/uit-schakelaar
9. Externe CT-poort
10. Interne wifi
11. RS-232-communicatiepoort
12. BMS-communicatiepoort: CAN, RS-485 of RS-232

Een verzameling video's om u te helpen alles te begrijpen

Thema	Doelstelling / Voordeel
Technische labels	Omvormerinformatie decoderen om de juiste keuze te maken
DC-spanningsmeting	Gebruik een voltmeter om gelijkstroom te meten
Beschermhoes	Vastzetten van de installatie: differentieel + aarde
Pylontech omvormer en batterijaansluiting	Optimaliseer installatie en bedrading
Overspanningsbeveiligingskast (polariteit)	Vermijd polariteitsomkering
Overspanningsbeveiligingskast (aarde)	Aarding begrijpen
Panelen aansluiten op de omvormer	Maximaliseer de zonne-opbrengst
AC IN/OUT-aansluiting	Correcte elektrische aansluiting
AC-bedrading (neutraal/fase)	Beveiliging van wisselstroominstallaties
Pylontech batterij → WKS Circle omvormer	Zorgen voor optimale prestaties
Communicatiekabel	Betrouwbare systeemverbinding
Voorstart van de omvormer	Controles vóór de lancering
Omvormer-aangedreven circuits	Zorgen voor een goede werking en veiligheid
Standaard start hybride omvormer	Inzicht in indicaties en spanning
Basisparameters van omvormer + lithiumbatterijen	Optimaliseer instellingen en prestaties

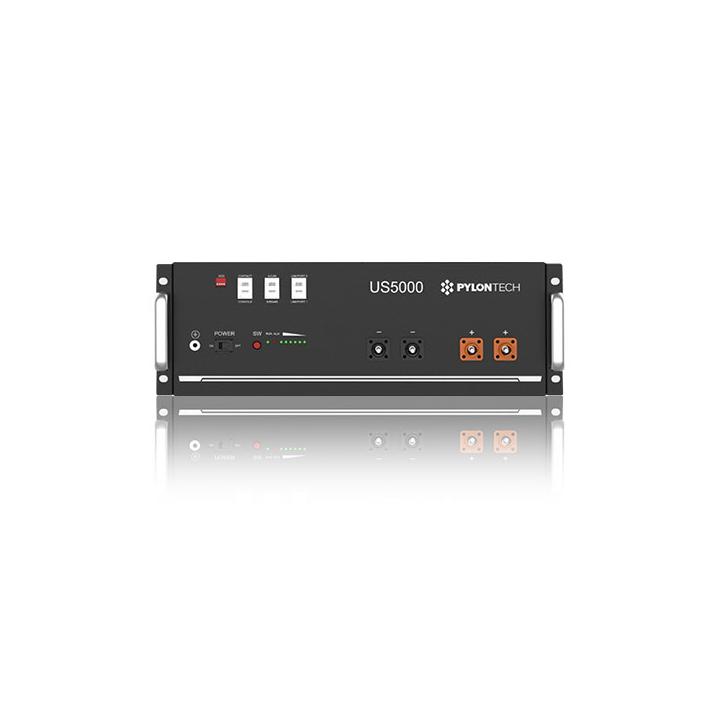

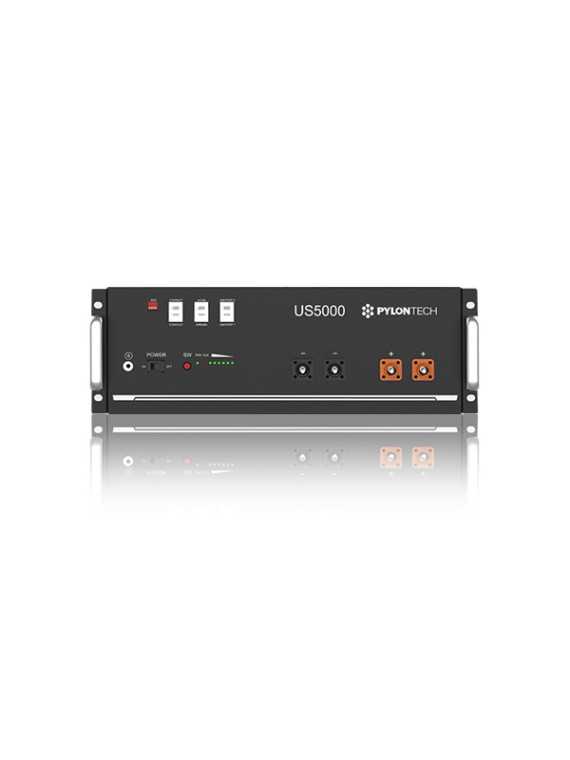

Pylontech US5000 +100 Lithium-batterij - 4,8 kWh

De Pylontech US5000-accu is een nieuw, veelzijdig energieopslagproduct dat betrouwbare stroom levert met een softstart om stroompieken te verminderen. De accu is voorzien van dubbele BMS-beveiliging, past automatisch het adres aan in meerdere verbindingen en ondersteunt wake-up via een RJ45-signaal. De accu heeft een ontladingsdiepte van 95%, voldoet aan de milieunormen en gebruikt LiFePO4 voor extra veiligheid. Het accubeheersysteem biedt automatische bescherming en balancering. Compact, lichtgewicht en zelfkoelend, met een lage zelfontlading, geen geheugeneffect en geschikt voor flexibele parallelle configuraties.

Wij hebben om meerdere redenen gekozen voor Pylontech-lithium-batterijen:
• Productgarantie van 7 tot 10 jaar;
• Een zeer snelle laad-/ontlaadsnelheid;
• Mogelijkheid om de capaciteit op elk gewenst moment te upgraden;
• Geen technische capaciteitslimiet.

Specifieke informatie voor Belgische klanten - Bebat Tax

In het kader van ons streven naar naleving van de regelgeving en onze verantwoordelijkheid voor het milieu in België, willen wij onze klanten informeren dat bij aankoop van een Pylontech US5000-accu een verplichte milieubijdrage verschuldigd is.

Voor elke aangekochte batterij wordt een verplichte bijdrage van € 114,73 (exclusief btw) aangerekend, als rechtstreekse bijdrage aan Bebat, de organisatie die verantwoordelijk is voor het beheer van batterijen en accu's in België. Deze maatregel is in overeenstemming met de huidige Belgische milieuwetgeving.

Belangrijk: Voeg bij aankoop van lithiumbatterijen het bijbehorende product " Bebat Pylontech US5000 Milieubijdrage " toe, afhankelijk van het aantal batterijen dat u bestelt. Anders berekenen we de kosten opnieuw en factureren we u na de aankoop.

Deze belasting geldt enkel voor Belgische klanten.
