Parafoudre PV pour la protection de vos réseaux d'alimentation photovoltaïques.

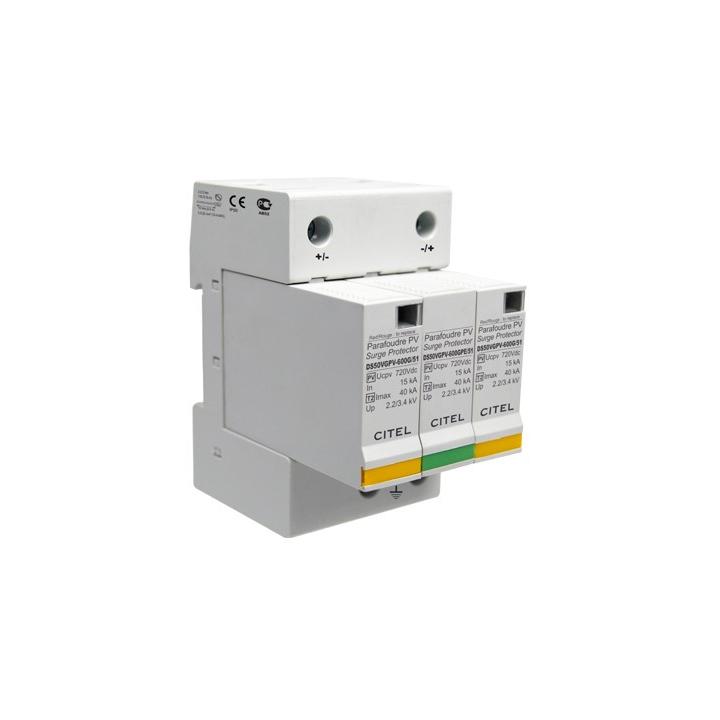

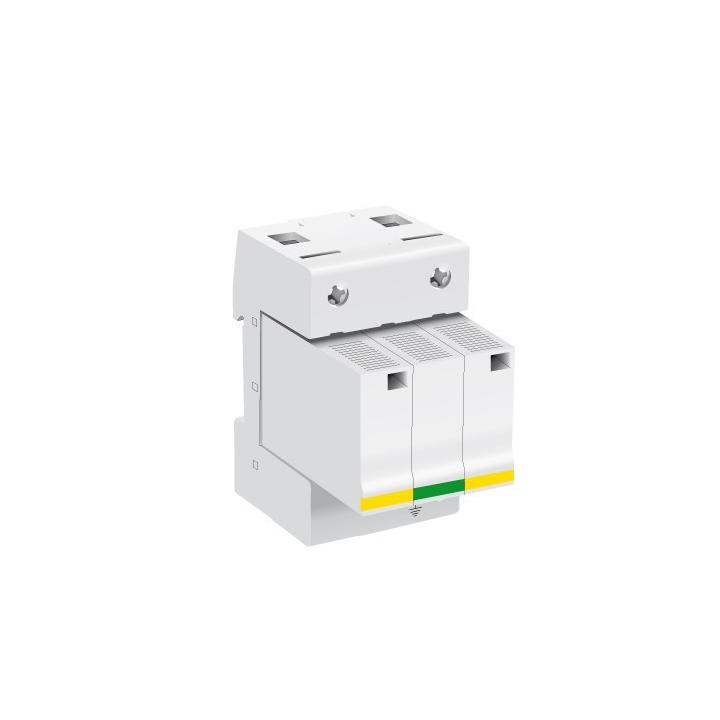

Les parafoudres de type 2 DS50VGPV-G/51 sont destinés à la protection des réseaux d`alimentation photovoltaïque.

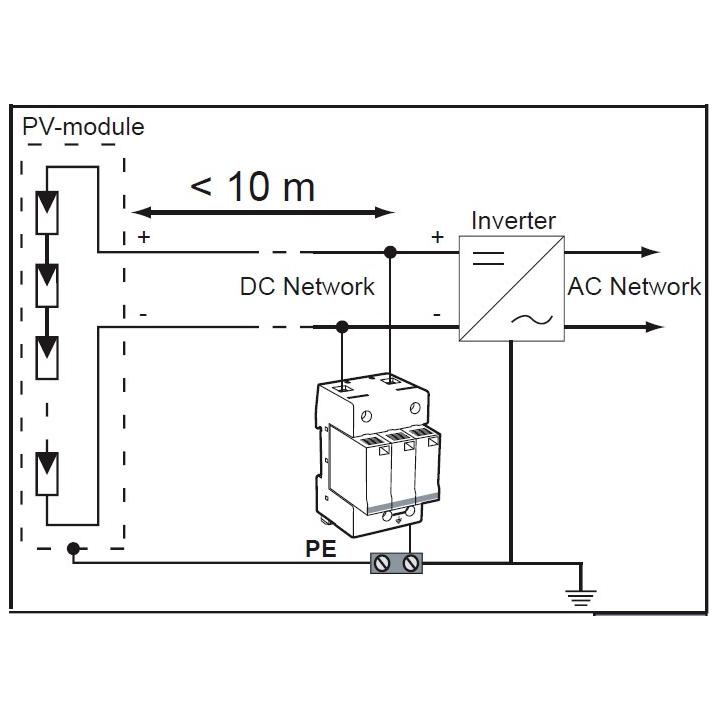

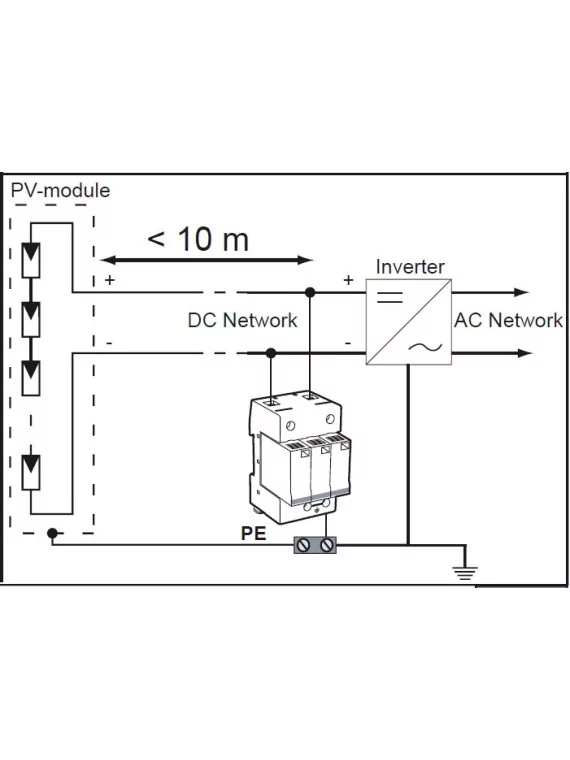

La mise en œuvre de parafoudres de Type 2 est recommandée aux extrémités (côté panneaux et côté installation) de la ligne d`alimentation PV, notamment quand celle-ci est extérieure.
Cette version DS50VGPV est basée sur la technologie VG, garantissant une absence totale de courant de fuite et une fiabilité maximale.
Autres modèles disponibles sur demande, n'hésitez pas à nous contacter.
| Caractéristiques électriques | ||
|
Type de parafoudre suivant test CEI 61643-11 |
2 | |
| Réseau | Réseau PV 600 Vdc | |
| Tension réseau PV | Uocstc | 600 Vdc |
| Tension max. PV de fonctionnement | Ucpv | 720 Vdc |
|
Courant de fonct. permanent/p> Courant de consommation à Ucpv |
Icpv | aucun |
|
Courant residuel Courant de fuite à Uc |
Ipe | aucun |
| Courant de suite | If | aucun |
|
Courant de décharge nominal 15 chocs en onde 8/20 µs |
In | 15 kA |
|
Courant de décharge maximal Tenue max. en onde 8/20 µs par pole |
Imax | 40 kA |
|
Courant de décharge maximal total Tenue max. totale en onde 8/20 µs |
Imax Total | 60 kA |
| Tenue au courant de court-circuit PV | Iscwpv | 1000 A |
| Mode de connexion | +/-/PE | |
| Mode(s) de protection | MC/MD | |
| Niveau de protection | Up | 2.2 kV |
|
Niveau de protection MD @In (8/20µs) et @ 6kV (1.2/50µs) |
Up md | 2.2/3.4 kV |
|
Niveau de protection L/PE pour parafoudre multipolaire |
Up L/PE | 2.2 kV |
|
Niveau de protection L/N pour parafoudre multipolaire |
Up L/N | 2.2 kV |
| Caractéristiques mécaniques | ||
| Technologie | VG | |
| Connexion au réseau | bornier vis : 2.5-25mm² | |
| Format | boîtier modulaire débrochable | |
| Montage | Rail DIN symétrique 35 mm (EN60715) | |
| Matière boîtier | Thermoplastique UL94-V0 | |
| Température de fonctionnement | -40/+85°C | |
| Indice de protection | IP20 | |
| Utilisation extérieure | Non | |
| Mise hors service de sécurité | Déconnexion du parafoudre de la ligne PV | |
| Indicateur de fin de vie | 2 indicateurs mécaniques | |
| Module de remplacement | DSM50VGPV-600G/51 | |
| Télésignalisation | Option DS50VGPVS-600G/51 - sortie sur contact inve | |
| Déconnecteurs associés | ||
| Déconnecteur thermique | interne | |
| Fusibles | sans | |
| Normes | ||
| Conformité aux normes | NF EN 50539-11 | |
| Certifications | EAC |
