Solar-Kit für Eigenverbrauch 4,5 kWp – Mono 6,5 kW – Batterie 4,80 kWh

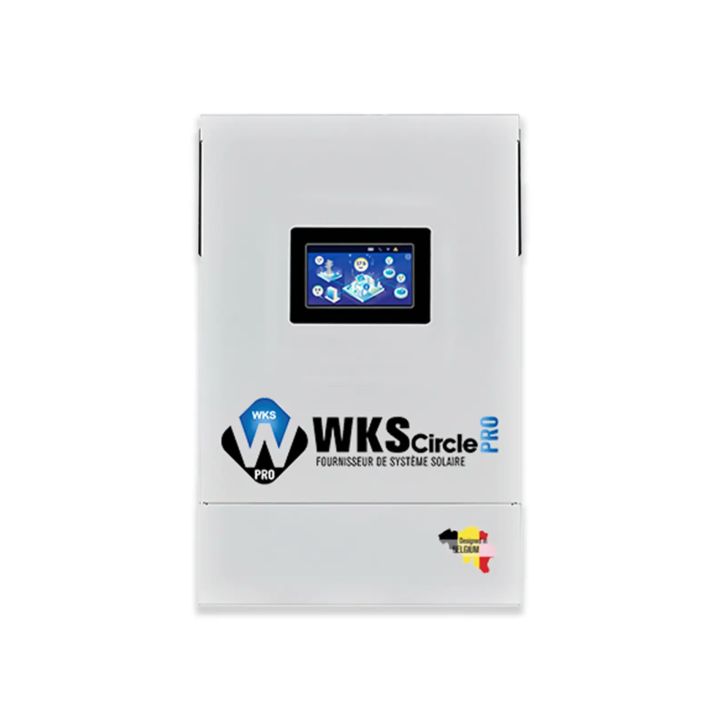

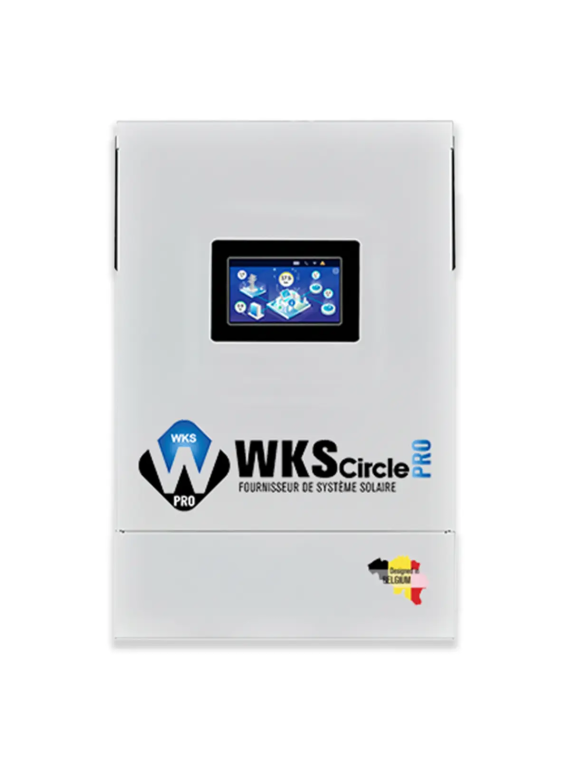

WKS EVO Circle PRO 6,5 kVA USV

Der Wechselrichter WKS Evo Circle PRO 6,5 kVA / 48 V ist die ideale technische Lösung für ein autonomes oder hybrides Solarsystem.

Es vereint Leistung und intelligentes Energiemanagement. Dank seiner schnell schaltenden USV-Funktion (Backup) (10 bis 20 ms, je nach Modus) gewährleistet es eine stabile Stromversorgung.

Ein wichtiges technisches Merkmal ist der doppelt programmierbare Wechselstromausgang .

• Vorteil: Dadurch können Sie Ausgang 1 (Priorität) für kritische Verbraucher (PC, Kühlschrank, Beleuchtung) und Ausgang 2 (Sekundär) für weniger wichtige Verbraucher (Warmwasserbereiter, Ladestation für Elektrofahrzeuge) reservieren. Ausgang 2 kann intelligent gedrosselt werden (z. B. bei niedrigem Batteriestand abgeschaltet werden), um die Autonomie kritischer Geräte zu gewährleisten.

Ausgestattet mit einem 120-A-MPPT-Regler optimiert es die Photovoltaik-Produktion im großen Stil (bis zu 9.000 Wp) . Es ist für 48-V-Batterien ausgelegt und verfügt über eine validierte Kompatibilität mit Lithium-Eisenphosphat-Batterien (LiFePO₄) .

Das All-in-One-Design (Wechselrichter + Ladegerät + Regler) vereinfacht die Installation. Dank WLAN-Konnektivität und der zugehörigen mobilen App (iSolar/WatchPower) ist die Fernsteuerung möglich.

Für größere Projekte kann die Anlage auf bis zu 6 Einheiten parallel (einphasig oder dreiphasig) mit einer Gesamtleistung von 39 kW skaliert werden.

Wichtigste technische Merkmale:

• Ausgangsleistung: 6.500 W / 6,5 kVA
• Wechselstromausgänge: 2 (programmierbar, 1 Prioritätsausgang / 1 Sekundärausgang)
• Maximale PV-Eingangsleistung: 9000 W
• MPPT-Bereich: 90 – 450 VDC
• Anzahl der MPPT-Tracker: 1
• MPPT-Ladestrom: 120 A
• Batteriespannung: 48 V (Pylontech-kompatibel)
• USV-Modus (Backup): Übertragung 10 ms / 20 ms
• Konnektivität: WLAN + Mobile App
• Skalierbarkeit: Bis zu 6 Wechselrichter können parallel geschaltet werden.

Eine Sammlung von Videos, die Ihnen helfen, alles zu verstehen

Thema	Zielsetzung / Nutzen
Technische Bezeichnungen	Informationen zum Wechselrichter entschlüsseln, um die richtige Wahl zu treffen
Gleichspannungsmessung	Verwenden Sie ein Voltmeter, um Gleichstrom zu messen.
Schutzhülle	Sicherung der Installation: Differenzial + Erde
Pylontech Wechselrichter- und Batterieanschluss	Installation und Verkabelung optimieren
Überspannungsschutzbox (Polarität)	Vermeiden Sie eine Umkehrung der Polarität.
Überspannungsschutzkasten (Erdung)	Erdung verstehen
Anschluss der Solarmodule an den Wechselrichter	Maximieren Sie den Solarertrag
AC IN/OUT-Anschluss	Korrekter elektrischer Anschluss
Wechselstromverdrahtung (Neutralleiter/Phase)	Sicherung von Wechselstromanlagen
Pylontech-Batterie → WKS Circle Wechselrichter	Sicherstellung optimaler Leistung
Kommunikationskabel	Zuverlässige Systemverbindung
Wechselrichter-Vorstart	Vorstartprüfungen
Wechselrichterbetriebene Stromkreise	Gewährleistung ordnungsgemäßer Funktion und Sicherheit
Standard-Start-Hybrid-Wechselrichter	Anzeichen und Spannungen verstehen
Grundlegende Parameter von Wechselrichter + Lithiumbatterien	Einstellungen und Leistung optimieren

Unterstützung bei der Auswahl von Lagermöglichkeiten

Gel-Bleiakkumulatoren (mit gelartigem Elektrolyten) eignen sich ideal für eine tägliche Entladung von 50 % ihrer Kapazität und gewährleisten so eine optimale Leistung. Hat Ihr Akku beispielsweise eine Kapazität von 4,8 kWh, empfiehlt es sich, gemäß den Herstellerangaben nicht mehr als 2,4 kWh pro Tag zu verbrauchen. Sie können jedoch einen kleinen Spielraum einplanen, da diese Akkus kurzzeitige, höhere Entladungen vertragen.

Lithiumbatterien bieten im Gegensatz dazu zusätzliche Vorteile: Sie lassen sich deutlich schneller entladen als Bleiakkumulatoren und ermöglichen die Nutzung von bis zu 90 % ihrer Kapazität. Daher profitieren Sie bei Lithiumbatterien von einer höheren Flexibilität im Einsatz.

Um die Kapazität Ihrer Batterie zu bestimmen, multiplizieren Sie einfach die Kapazität (Ah) mit der Spannung (V). Beispielsweise ergeben vier in Reihe geschaltete 100-Ah-Batterien mit 12 V eine Spannung von 48 V und eine Gesamtkapazität von 4,8 kWh.

Damit Sie es einfacher haben, hilft Ihnen unser Dimensionierungstool, Ihren Batteriebedarf für Ihre netzunabhängige Solaranlage präzise zu berechnen. Vertrauen Sie unserer Expertise und starten Sie mit einer maßgeschneiderten Energielösung!

Lithium-Batterien

Wählen Sie die Batterie, die Ihren Anforderungen entspricht:

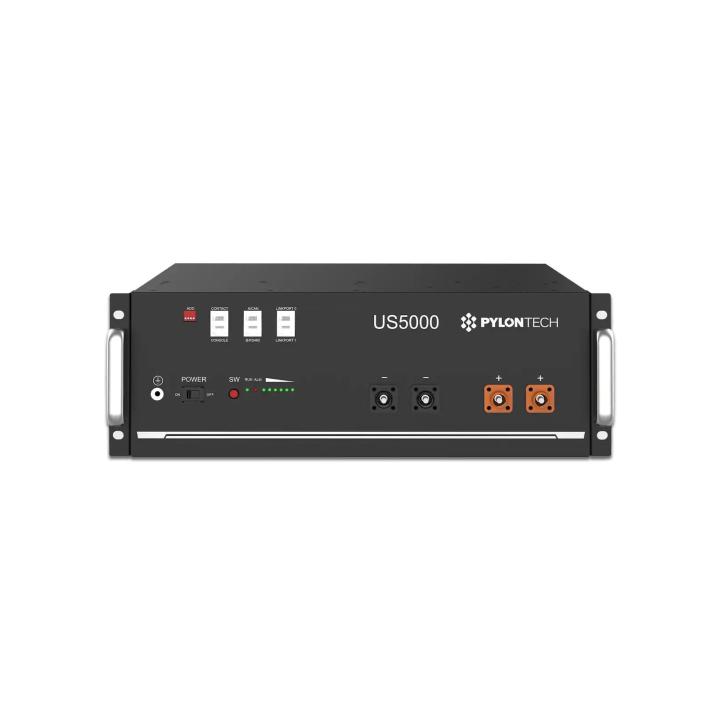

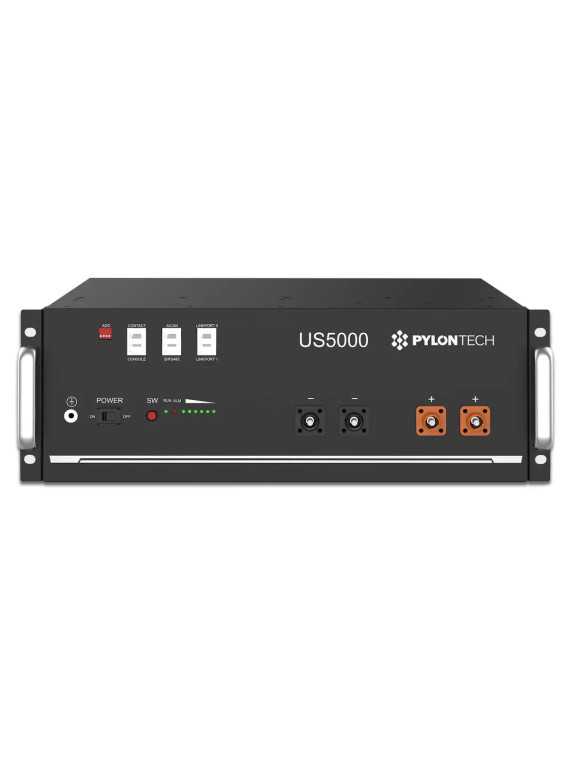

Die Pylontech US5000 Die LeaptonLiFePO4 EL-A05 5,12 kWh 100 Ah • Pylontech US5000: die „Standardwahl auf dem Markt/im ESS-Ökosystem” Die US5000 ist ein weit verbreitetes Modell für den privaten Gebrauch (Rack-/ESS-Format) mit einer angekündigten Modularität von bis zu 16 Einheiten und CAN/RS485-Kommunikation für die Integration von Wechselrichtern. Die Seite hebt vor allem die Zuverlässigkeit, Modularität und Lebensdauer von bis zu 6000 Zyklen bei 80 % DOD hervor. • Leapton EL‑A05: die Wahl für „schwierige Bedingungen/Außenbereich” Das Besondere an diesem Modell ist die Schutzart IP65 und die Heizfunktion, die einen Betrieb (Entladung) bis zu -20 °C ermöglicht, was sehr nützlich ist, wenn die Batterie in einem unbeheizten Raum, einer Garage, einem Technikraum oder im Außenbereich installiert ist. Hervorgehoben wird auch die Leistung 1C (100 A) ≈ 5,12 kW, die für Leistungsabrufe praktisch ist.

Vergleichstabelle

Mögliche Anwendungsbereiche und erfüllte Bedürfnisse

Freistehendes Haus

Das Set deckt einen sehr bedeutenden Teil des Haushaltsverbrauchs ab: Beleuchtung, Steckdosen, Haushaltsgeräte, Kleingeräte usw.

Halb abgelegenes Haus oder Haus in einem Gebiet mit instabilem Netzwerk

Das System bietet eine Notstromversorgung bei Stromausfällen oder Netzwerkstörungen und ermöglicht einen reibungslosen Übergang zum Batteriebetrieb.

Zweitwohnsitz / Ferienhaus

Man kann auch ohne völlige Abhängigkeit vom Stromnetz komfortabel leben, insbesondere in abgelegenen Gebieten.

Werkstatt, Technikraum oder Mischnutzung

Stromversorgung von elektrischen Geräten, Werkzeugen, einer kleinen Werkstatt, Überwachungssystemen oder sogar Pumpen.

Skalierbare Lösung

Dieses Set bietet eine solide Grundlage für die Aufrüstung auf eine leistungsstärkere Installation, wenn sich Ihre zukünftigen Bedürfnisse ändern.

Nutzung von „kritischem Strom“

Sie können wichtige Stromkreise (Kühlschrank, Beleuchtung, minimale Heizung, Pumpe) auch im Falle eines Netzausfalls mit Strom versorgen.

Spezielle Informationen für belgische Kunden – Bebat-Steuer

Im Rahmen unseres Engagements für die Einhaltung gesetzlicher Bestimmungen und die Verantwortung für den Umweltschutz in Belgien möchten wir unsere Kunden darüber informieren, dass der Kauf einer Pylontech US5000 Batterie einer obligatorischen Umweltabgabe unterliegt.

Für jede gekaufte Batterie wird eine obligatorische Gebühr von 114,73 € (ohne MwSt.) als direkter Beitrag an Bebat, die in Belgien für die Entsorgung von Batterien und Akkumulatoren zuständige Organisation, erhoben. Diese Maßnahme entspricht der geltenden belgischen Umweltgesetzgebung.

Wichtig: Bitte fügen Sie beim Kauf von Lithiumbatterien das entsprechende Produkt „ Bebat Pylontech US5000 Umweltbeitrag “ entsprechend der bestellten Batterieanzahl hinzu. Andernfalls berechnen wir den Betrag neu und stellen Ihnen nach dem Kauf eine Rechnung aus.

Diese Steuer gilt nur für belgische Kunden.
