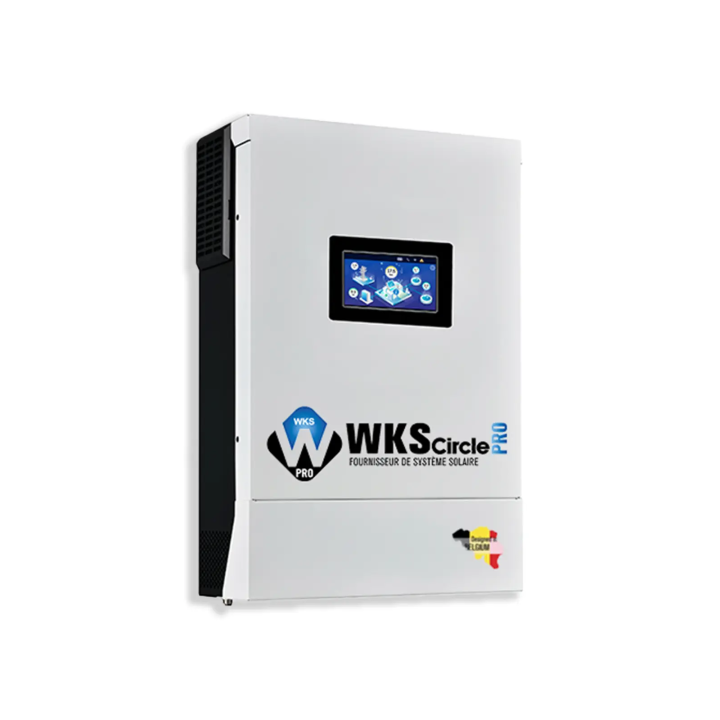

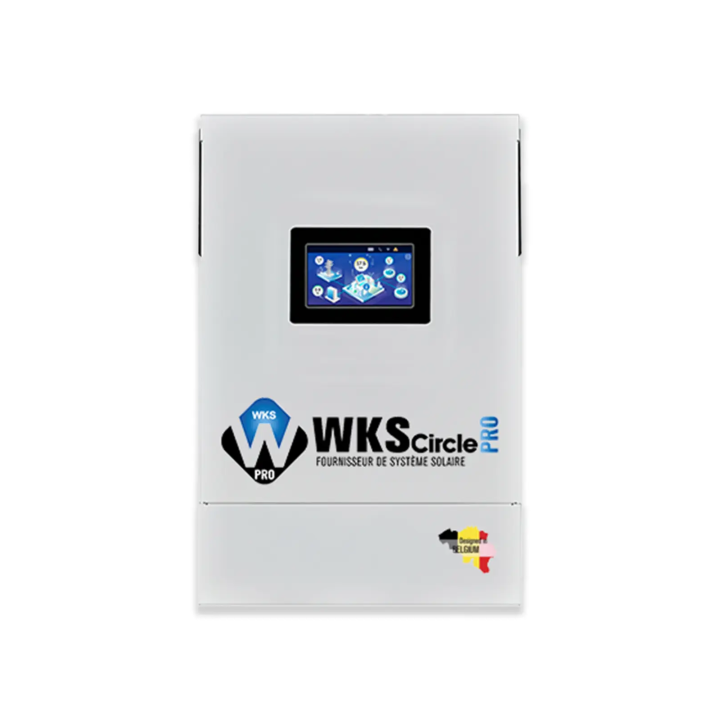

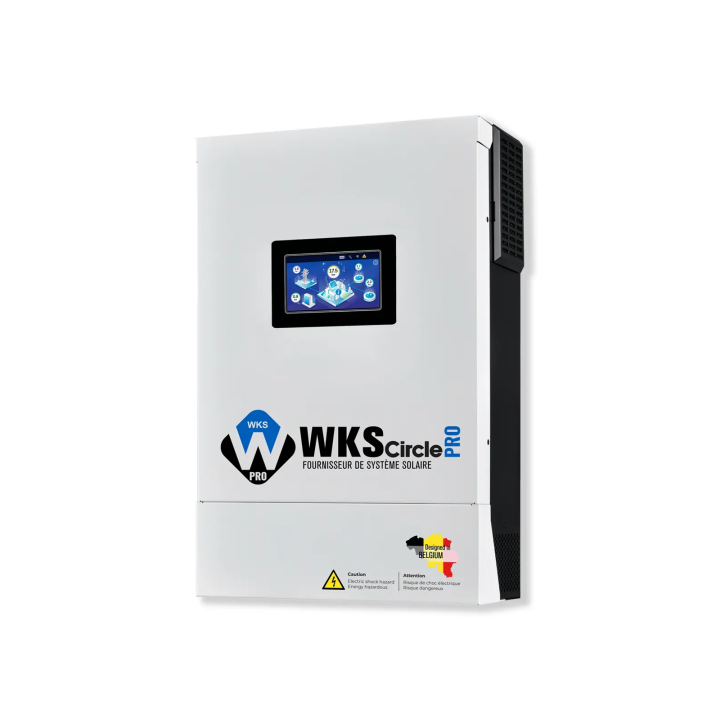

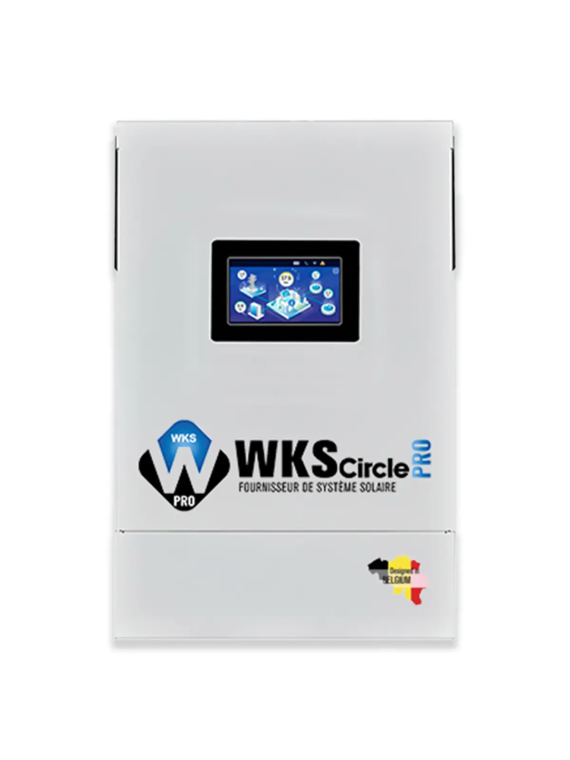

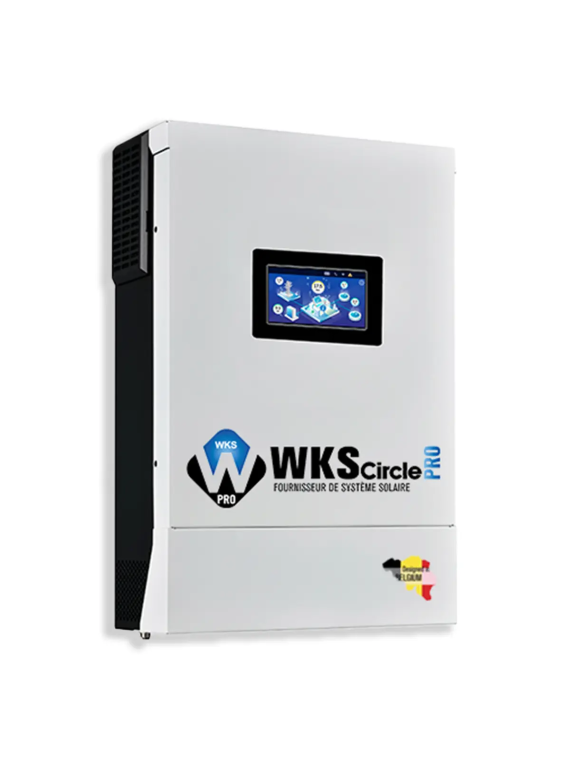

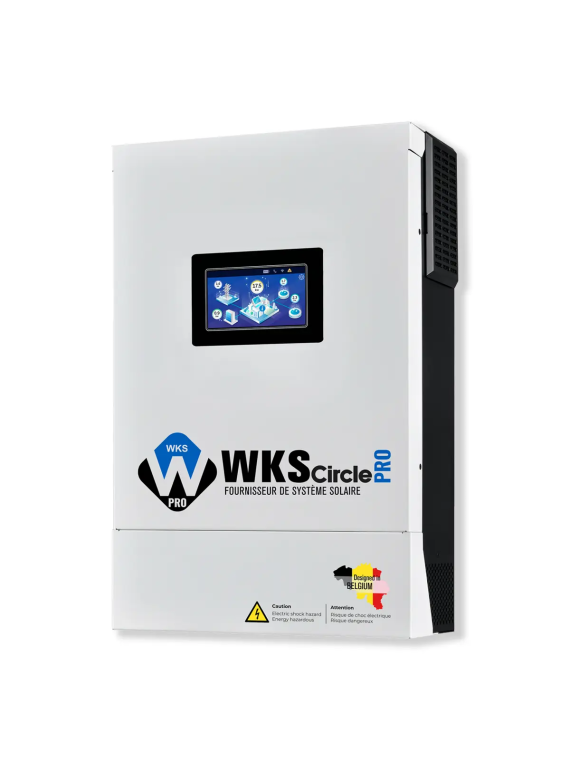

Hybrid-Wechselrichter WKS EVO Circle Pro 6,5 kVA 48 V Mono

WKS Evo Circle PRO Hybrid-Wechselrichter 6,5 kVA 48V

Der fortschrittlichste Hybrid-Solarwechselrichter seiner Generation

Der WKS Evo Circle PRO ist ein Hybrid-Wechselrichter der nächsten Generation, der für netzunabhängige und hybride Solaranlagen entwickelt wurde. Er vereint drei wesentliche Funktionen in einem einzigen Gerät: einen Sinus-Wechselrichter , einen MPPT-Solarladeregler und ein Netzladegerät . Diese All-in-One-Architektur vereinfacht die Planung und den Betrieb einer Photovoltaikanlage erheblich und gewährleistet gleichzeitig hohe Energieeffizienz und außergewöhnliche Zuverlässigkeit.

Der WKS Evo Circle PRO zeichnet sich durch seine Vielseitigkeit , fortschrittliche Konnektivität und die Fähigkeit zum Parallelbetrieb für eine Gesamtleistung von bis zu 39 kW aus.

Dieses Modell eignet sich ideal für netzunabhängige Haushalte , Hybridsysteme mit Batterien oder industrielle und gewerbliche Anlagen, die eine zuverlässige und kontinuierliche Stromversorgung benötigen .

Ein All-in-One-Wechselrichter für Ihre Energieunabhängigkeit

Der WKS Evo Circle PRO wurde für die Bedürfnisse von Wohngebäuden, Gewerbebetrieben oder isolierten Installationen entwickelt und gewährleistet eine stabile, saubere und kontinuierliche Stromversorgung , auch ohne Stromnetz.
Dank seiner MPPT 120 A-Technologie und seines breiten Photovoltaik-Eingangsbereichs (90 V – 450 V) nutzt es die verfügbare Solarenergie optimal aus und garantiert einen Wirkungsgrad von über 93 %.

Das Dual-Output-System ermöglicht die separate Steuerung von kritischen und sekundären Verbrauchern: Ihre wichtigsten Geräte bleiben mit Strom versorgt, während weniger wichtige Verbraucher nur dann aktiviert werden, wenn die Solarstromproduktion ausreicht.

Volle Kontrolle über Ihre Produktion und Ihren Konsum

Der WKS Evo Circle PRO wurde für die präzise und intelligente Steuerung Ihrer Solaranlage entwickelt.
Auf dem 4,3-Zoll-Farb-LCD-Bildschirm werden Solarstrom, Ladestatus, Batteriespannung und momentaner Verbrauch in Echtzeit angezeigt.

Dank der WLAN-Konnektivität und der Watchpower-Mobil-App können Sie Ihre Daten überall verfolgen: tägliche Produktion, Historie, Systemwarnungen, Ferndiagnose usw.
Ein BMS-Anschluss ermöglicht die direkte Kommunikation mit modernen Lithiumbatterien und gewährleistet so einen perfekten Ladeausgleich und erhöhte Sicherheit.

Parallelbetrieb: skalierbare Leistung bis zu 39 kW

Der Wechselrichter WKS Evo Circle PRO kann parallel mit bis zu sechs identischen Einheiten installiert werden und liefert eine Gesamtleistung von 39 kW .
Diese Flexibilität macht es ideal für Gebäude mit hohem Energieverbrauch: Wohnhäuser, Geschäftsgebäude, Werkstätten, landwirtschaftliche Gebäude, touristische Einrichtungen oder öffentliche Institutionen.

Jede Einheit kommuniziert über einen intelligenten Parallelbus, um die Last auszugleichen und maximale Redundanz zu gewährleisten.

Unerschütterliche Sicherheit und Zuverlässigkeit

Der WKS Evo Circle PRO verfügt über ein komplettes Set elektronischer Schutzfunktionen :

• Überlastung und Überhitzung
• Wechselstrom- und PV-Überspannung
• Kurzschluss
• Polaritätsumkehr
• Automatisches Wärmemanagement durch variable Belüftung

Diese Sicherheitsmerkmale gewährleisten in Kombination mit einer robusten, belüfteten Stahlkonstruktion einen dauerhaften, leisen und zuverlässigen Betrieb, selbst unter anspruchsvollen Bedingungen.

Batteriekompatibilität

Der WKS Evo Circle PRO ist mit den meisten auf dem Markt erhältlichen Akkus kompatibel:

• Blei-Säure-, AGM- und Gel-Batterien
• Lithium-(LiFePO₄)-Batterien mit integrierter BMS-Kommunikation
• Hochleistungs- Blei-Kohle- oder Hybridbatterien

Es passt seine Ladeparameter automatisch an die verwendete Technologie an und maximiert so die Akkulaufzeit.

Anwendungsgebiete

• Autarke Wohnsysteme
• Hybridsysteme (Solar + Netz + Batterien)
• Abgelegene Standorte : Chalets, Unterkünfte, landwirtschaftliche Einrichtungen
• Gewerbegebäude : Büros, Werkstätten, Läden
• Notstromversorgung (USV) für empfindliche Geräte

Warum sollte man sich für den WKS Evo Circle PRO auf Wattuneed entscheiden?

1. Bestseller-Produkt : wird von Tausenden von Installateuren und Anwendern in Europa eingesetzt.
2. Garantie und technischer Support werden von Wattuneed, dem Solarenergie-Spezialisten seit 2008, bereitgestellt.
3. Volle Kompatibilität mit unserem Sortiment an Panels, Akkus und Zubehör.
4. Ständiger Lagerbestand und schnelle Lieferung in Europa.
5. Vorverkaufsberatung zur Dimensionierung und Konfiguration Ihrer Installation.

Wattuneed unterstützt Sie in jeder Phase Ihres Projekts, von der Planung bis zur Inbetriebnahme.

Installationstipps

Eine ausreichende Belüftung des Raumes ist unerlässlich, um eine angemessene Wärmeabfuhr zu gewährleisten. Es wird empfohlen, Kabel mit geeignetem Querschnitt und Schutzeinrichtungen (Leitungsschutzschalter, Sicherungen, Überspannungsschutz) zu verwenden, die der Nennleistung der Anlage entsprechen.

Unsere technischen Teams unterstützen Sie gerne bei der Ersteinrichtung und Inbetriebnahme.

1. Praktische Anwendung – Beispiel einer realen Installation

Beispiel: Autarkes Haus mit Lithiumbatterien

Ein freistehendes Haus mit 120 m² Wohnfläche, ausgestattet mit:

• 12 Solarmodule mit je 450 W (d. h. 5,4 kWp),
• 1 WKS Evo Circle PRO 6,5 kVA Wechselrichter,
• Ein Batteriespeicher bestehend aus zwei Lithium-Batterien von Delong oder Pylontech – 10 kWh .

Das System funktioniert wie folgt:

• Tagsüber wandelt der WKS Evo Circle PRO die Solarstromproduktion direkt in Strom für das Haus um und lädt die Batterie über seinen 120A MPPT- Regler wieder auf.
• Nachts schaltet es automatisch in den Batteriemodus und versorgt weiterhin wichtige Geräte mit Strom (Beleuchtung, Kühlschrank, Gefrierschrank, Telekommunikation).
• Bei niedrigem Batteriestand oder hohem Stromverbrauch wird das integrierte AC-Ladegerät aktiviert und lädt die Batterien über den Generator oder das Stromnetz wieder auf.

Ergebnis :

• 100% Autonomie für den größten Teil des Jahres,
• Reduzierung der Stromrechnungen um mehr als 80%,
• Keine Stromausfälle, auch nicht an abgelegenen Orten.

Verkabelung und Verbindung

1. PV-Anschlüsse
2. Wechselstromausgangsanschlüsse (Lastanschluss)
3. AC-Eingangsanschlüsse
4. Batterieanschlüsse
5. Stromversorgungsanschluss
6. Paralleler Kommunikationsanschluss
7. Leistungsschalter
8. Ein-/Ausschalter
9. Externer CT-Anschluss
10. Internes WLAN
11. RS-232-Kommunikationsanschluss
12. BMS-Kommunikationsschnittstelle: CAN, RS-485 oder RS-232

Eine Sammlung von Videos, die Ihnen helfen, alles zu verstehen

Thema	Zielsetzung / Nutzen
Technische Bezeichnungen	Informationen zum Wechselrichter entschlüsseln, um die richtige Wahl zu treffen
Gleichspannungsmessung	Verwenden Sie ein Voltmeter, um Gleichstrom zu messen.
Schutzhülle	Sicherung der Installation: Differenzial + Erde
Pylontech Wechselrichter- und Batterieanschluss	Installation und Verkabelung optimieren
Überspannungsschutzbox (Polarität)	Vermeiden Sie eine Umkehrung der Polarität.
Überspannungsschutzkasten (Erdung)	Erdung verstehen
Anschluss der Solarmodule an den Wechselrichter	Maximieren Sie den Solarertrag
AC IN/OUT-Anschluss	Korrekter elektrischer Anschluss
Wechselstromverdrahtung (Neutralleiter/Phase)	Sicherung von Wechselstromanlagen
Pylontech-Batterie → WKS Circle Wechselrichter	Sicherstellung optimaler Leistung
Kommunikationskabel	Zuverlässige Systemverbindung
Wechselrichter-Vorstart	Vorstartprüfungen
Wechselrichterbetriebene Stromkreise	Gewährleistung ordnungsgemäßer Funktion und Sicherheit
Standard-Start-Hybrid-Wechselrichter	Anzeichen und Spannungen verstehen
Grundlegende Parameter von Wechselrichter + Lithiumbatterien	Einstellungen und Leistung optimieren
