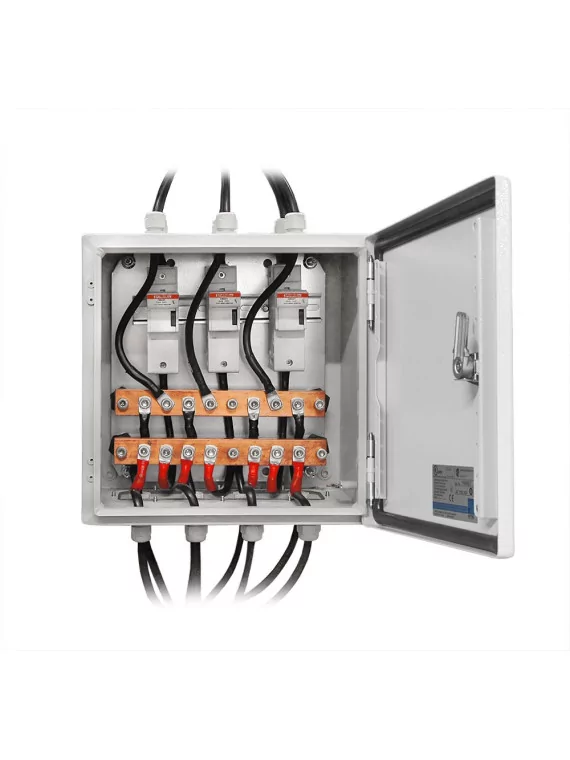

1000-A-Sammelschienen-Verteilerkasten für Pylontech-Batterien

1.064,80 €

Inklusive Steuer

Referenz: BUSBAR-EXPERT

EAN13: 0768563824227

Der 1000-A-Verteilerkasten ist das unverzichtbare Kernelement für die Absicherung und den Ausgleich von Pylontech-Batteriebänken (US2000C, US3000C, US5000), die an Mehrfach-Wechselrichter-Systeme (WKS, Deye, Victron usw.) angeschlossen sind. Dank seiner verzinnten Kupferschienen mit großem Querschnitt gewährleistet er eine vollkommen gleichmäßige Stromverteilung und verhindert so kritische Spannungsabfälle in Hochleistungsanlagen.

Wählen Sie Ihr Modell:

Expert: 4 Wechselrichter / 9 Batterien (ideal für den gewerblichen Bereich und große Privathaushalte).
Max: 6 Wechselrichter / 11 Batterien (Hochleistungs-Dreiphasenkonfiguration).
Elite: 6 Wechselrichter / 14 Batterien (industrielle Leistung und maximale Autonomie).

Warum dieses Gehäuse?

1000-A-Kapazität: Entwickelt, um massive Ströme und Entladungsspitzen ohne Erwärmung zu bewältigen.
Perfekter Ausgleich: Absolut identischer Widerstand auf jeder Leitung für einen synchronen Betrieb des Batteriesystems.
Spezifisch für Pylontech: Abmessungen und Anschlüsse sind für die Kabelquerschnitte der Marke optimiert.
Industrielle Sicherheit: Strukturierte Verkabelung, integrierte Schutzvorrichtungen und verbesserte Wärmeableitung.

Geben Sie Ihrer Anlage ein robustes Rückgrat, das auch Ihren anspruchsvollsten Energiebedarf bewältigen kann.

Abbildung unverbindlich, das Endprodukt kann abweichen.

Modell des BUSBAR 1000A-Schaltkastens: Expert (4 Wech. / 9 Batt.)

Kommentare (0)

Aktuell keine Kunden-Kommentare

Beschreibung
Details zum Produkt

1000-A-Sammelschienen-Verteilerkasten – Hochleistungsausführung von Pylontech

Der Busbar-Verteilerkasten 1000 A stellt die Spitze der Gleichstromkonnektivität für große Solarparken dar. Er wurde entwickelt, um die Energie der Pylontech-Batterien (US2000C, US3000C, US5000) zu zentralisieren, und ermöglicht die Verteilung enormer Leistungsmengen an Wechselrichtergruppen (WKS, Deye, Victron usw.) mit industrieller Zuverlässigkeit.

Dank der Sammelschienen aus elektrolytischem Kupfer mit großem Querschnitt bewältigt dieser Schaltkasten hohe Stromstärken ohne übermäßige Erwärmung. Er ersetzt vorteilhaft komplexe Verkabelungen und garantiert einen nahezu nulligen Spannungsabfall – ein entscheidender Faktor für die Langlebigkeit und den Ausgleich Ihrer Speichermodule.

Ausführungstabelle (wählen Sie Ihr Modell)

Nachfolgend finden Sie die verfügbaren Konfigurationen zur Dimensionierung Ihrer Hochleistungsarchitektur.

Auswahlhilfe: 48-V-DC-Verteilerkästen – 1000-A-Serie
Modell	Wechselrichter-Abgänge	Batterieabgänge	125-A-Sicherungen	Pylontech-Kabel	Stromstärke (Ampere)	Ideal für & Verwendung
Experte	4	9	9	9	700 A	Tertiär & Speicher XL: Zum Anschluss von bis zu 4 Wechselrichtern. Ideal für eine große Energiereserve mit 9 US5000-Batterien.
Max	6	11	11	11	840 A	Dreiphasige Anlagen: Bis zu 6 Wechselrichter (2 pro Phase). Gewährleistet einen konstanten Stromfluss bei industriellen Leistungsaufnahmen.
Elite	6	14	14	14	1050 A	Kritische Autonomie: Maximale Kapazität von 14 Batterien. Ideal für abgelegene Standorte oder als Backup für anspruchsvolle Server.

Warum sollten Sie sich für diesen 1000-A-Verteilerkasten entscheiden?

Leitfähigkeit für große Anlagen: Ausgelegt für einen Nennstrom von 1000 A, absorbiert er mühelos Stromspitzen beim Anlaufen schwerer Lasten.
Zyklussynchronisation: Die interne Struktur der Sammelschiene sorgt dafür, dass jede Batterie die gleiche Impedanz aufweist. Dies gewährleistet ein gleichmäßiges Laden und Entladen jedes einzelnen Elements des Batteriepacks.
Sicherung der Gleichstromströme: Der Schaltkasten zentralisiert die Schutzvorrichtungen und organisiert die Verkabelung professionell, wodurch das Risiko von Lichtbögen oder lokaler Überhitzung verringert wird.

Technische Daten: Busbar-Verteilerkasten 1000 A
Nennstrom	1000 A
Material der Sammelschienen	Reines verzinntes Kupfer (großer Querschnitt)
Aufbau	Gehäuse mit hoher thermischer und mechanischer Isolierung

Experten-Tipp: Bei Stromstärken nahe 1000 A sollten Sie vierteljährlich den festen Sitz der Kabelschuhe überprüfen. Ein perfekter Kontakt ist entscheidend, um Energieverluste in Form von Wärme zu vermeiden.

Sicherheit im Dienste Ihrer Energieautarkie

Die Installation eines Pylontech-Speichersystems mit hoher Kapazität erfordert eine Infrastruktur, die den Anforderungen gerecht wird. Eine unterdimensionierte Verkabelung ist der häufigste Ausfallgrund bei Hochleistungssystemen.

Mit der Wahl dieses 1000-A-Busbar-Verteilerkastens statten Sie Ihre Anlage mit einem robusten elektrischen Herzstück aus, das intensive Energieübertragungen mit absoluter Sicherheit bewältigen kann. Dies gewährleistet einen dauerhaften Betrieb, der für den Installateur vereinfacht und für den Endnutzer sicher ist.

Entscheiden Sie sich für die auf Ihre Architektur abgestimmte Variante und steigen Sie auf ein Energiemanagement der Industrieklasse um.

FAQ – 1000-A-Busbar-Verteilerkasten

1. Warum ist ein 1000-A-Sammelschienen-Verteilerkasten für große Pylontech-Anlagen erforderlich? +

Bei Anlagen mit mehr als 9 Batterien werden die Entladeströme sehr hoch (bis zu 1000 A). Eine herkömmliche Kaskadenverkabelung würde zu erheblichen Spannungsabfällen und einer Überhitzung der ersten Kabel führen. Dieser Schaltkasten bündelt die Leistung auf Kupferschienen mit großem Querschnitt und gewährleistet so eine reibungslose und sichere Verteilung für den gesamten Park.

2. Wie wählt man zwischen den Modellen Expert, Max und Elite? +

Die Wahl hängt von der Anzahl der Wechselrichter und Batterien ab. Das Modell Expert (700 A) eignet sich für 4 Wechselrichter und 9 Batterien. Das Modell Max (840 A) ist ideal für dreiphasige Systeme (6 Wechselrichter). Das Modell Elite (1050 A) schließlich bietet die maximale Kapazität für 14 Batterien und ist perfekt für kritische Autonomie an abgelegenen Standorten.

3. Welche Bedeutung hat die erwähnte „Zyklussynchronisation“? +

Dank der internen Struktur der Sammelschiene „erkennt“ jede Batterie denselben elektrischen Widerstand. Das bedeutet, dass keine Batterie schneller entlädt als eine andere. Diese perfekte Synchronisation der Lade- und Entladezyklen verhindert Spannungsungleichgewichte und verlängert die Lebensdauer Ihrer US5000- oder US3000C-Module erheblich.

4. Ist dieses Gerät mit Hochleistungs-Wechselrichtern (Deye, Victron) kompatibel? +

Auf jeden Fall. Er ist als Schnittstelle zwischen Ihren Pylontech-Batterien und Gruppen von Hybrid-Wechselrichtern oder Hochleistungsladegeräten konzipiert. Ob Sie nun dreiphasige Deye-Wechselrichter oder Victron-Quattro-Systeme parallel betreiben – der 1000-A-Sammelschienen-Anschluss sorgt für einen stabilen und sicheren Stromfluss.

5. Welche Vorsichtsmaßnahmen sind bei der Installation zu beachten? +

Bei Strömen von fast 1000 A ist die Qualität der Kontakte von entscheidender Bedeutung. Es ist unbedingt erforderlich, für alle Batterien Kabel mit identischem Querschnitt zu verwenden. Darüber hinaus sind ein Anziehen mit dem empfohlenen Drehmoment und eine vierteljährliche Überprüfung der Anschlüsse unerlässlich, um eine Erwärmung aufgrund von Kontaktwiderstand zu vermeiden.

6. Bietet der Schaltkasten Schutz vor Lichtbögen? +

Ja, durch die Zentralisierung und Organisation der Gleichstromflüsse beseitigt der Schaltkasten die „Wusel von losen Kabeln“, die häufig Ursache für Kurzschlüsse oder Lichtbögen sind. Das Gehäuse verfügt über eine hohe thermische und mechanische Isolierung, und die verzinnten Reinkupferschienen verhindern Korrosion und garantieren 20 Jahre lang Sicherheit auf Industriestandard.
