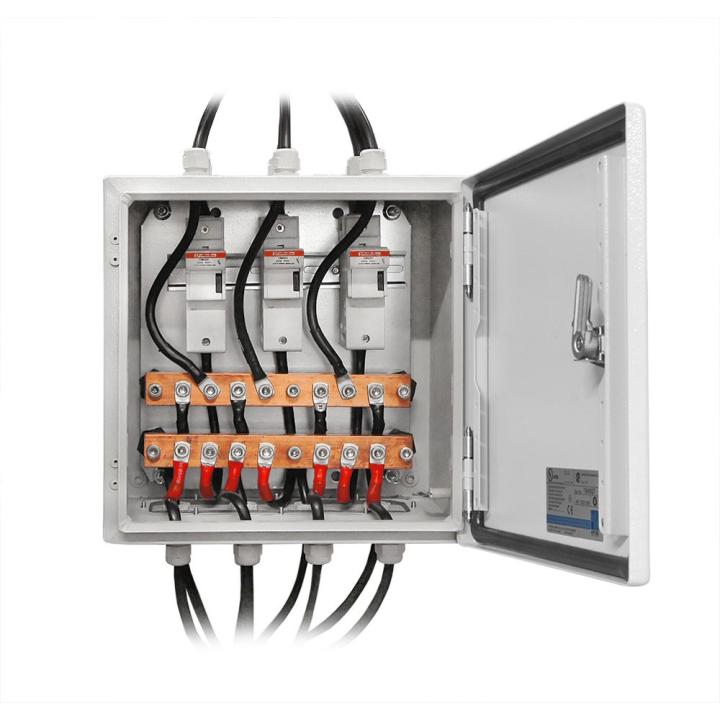

600-A-Sammelschienen-Verteilerkasten für Pylontech-Batterie

592,90 €

Inklusive Steuer

Referenz: BUSBAR-COMPACTE

EAN13: 0768563824203

Der 600-A-Verteilerkasten ist das unverzichtbare Kernelement für die Absicherung und den Ausgleich von Pylontech-Batteriebänken (US2000C, US3000C, US5000), die an Wechselrichter (WKS, Deye, Victron usw.) angeschlossen sind. Dank seiner verzinnten Kupferschienen gewährleistet er eine vollkommen gleichmäßige Stromverteilung und verhindert so den vorzeitigen Verschleiß der Batterien, der bei Kaskadenverbindungen auftritt.

Wählen Sie Ihr Modell:

Kompakt: 2 Wechselrichter / 3 Batterien (ideal für kleine Privathaushalte).
Standard: 2 Wechselrichter / 4 Batterien (bis zu 19,2 kWh).
Erweiterbar: 2 Wechselrichter / 5 Batterien (verlängerte Autonomie).
Leistung: 2 Wechselrichter / 6 Batterien (hohe Leistung: Wärmepumpe, Elektrofahrzeug).
Ultra: 2 Wechselrichter / 6 Batterien (Systeme mit sehr hoher Autonomie).
PRO MAX: 4 Wechselrichter / 7 Batterien (Hochleistungsarchitektur).

Warum dieses Gehäuse?

600-A-Kapazität: Bewältigt massive Entladungsspitzen ohne Spannungsabfall.
Erhöhte Lebensdauer: Gleicher Widerstand auf jeder Leitung für einen synchronen Betrieb des Batterieparks.
Spezielle Lösung von Pylontech: Speziell für den optimalen Einsatz mit diesen Batterien entwickelt.
Profi-Installation: Saubere, sichere und kurzschlussgeschützte Verkabelung.

Geben Sie Ihrer Anlage ein robustes Rückgrat für die nächsten 20 Jahre.

Abbildung unverbindlich, das Endprodukt kann abweichen.

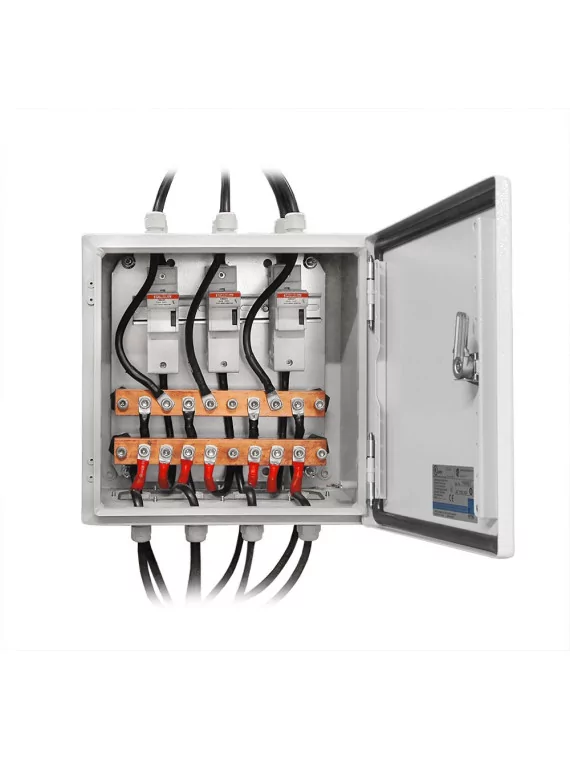

Modell des BUSBAR 600A-Schaltkastens: Kompakt (2 Wech. / 3 Batt.)

Kommentare (0)

Aktuell keine Kunden-Kommentare

Beschreibung
Details zum Produkt

Busbar-Verteilerkasten 600 A – für Pylontech-Batterien

Der Busbar-Verteilerkasten 600 A ist die unverzichtbare Lösung für den zentralen Anschluss von Hochleistungs-Solaranlagen. Er wurde speziell für das Pylontech-Ökosystem (US2000C, US3000C, US5000) entwickelt und ermöglicht die Verbindung mehrerer Batterieeinheiten mit einem oder mehreren Wechselrichtern (WKS, Deye,Victron usw.).

Die Verwendung von verzinnten Kupfer-Sammelschienen (Busbars) garantiert eine perfekt ausgeglichene Stromverteilung. Im Gegensatz zu herkömmlichen Serien-/Parallelschaltungen mit Kabeln verhindert dieser Schaltkasten Spannungsabfälle und Lastungleichgewichte und gewährleistet so eine maximale Lebensdauer Ihres Batterieparks.

Übersicht der Varianten (wählen Sie Ihr Modell)

Diese Tabelle zeigt die verfügbaren Varianten, die sich an die Größe Ihrer Anlage anpassen lassen.

Auswahlhilfe: 48-V-DC-Verteilerkästen & Anschlusstechnik
Modell	Wechselrichter	Batterien	125-A-Sicherungen	Pylontech-Kabel	Stromstärke (Ampere)	Ideal für & Verwendung
Kompakt	2	3	3	3	240 A	Kompakte Wohnanlagen:1 oder 2 Wechselrichter (z. B. WKS Circle PRO, Deye, ...). Platzoptimierung in beengten Schaltschränken.
Standard	2	4	4	4	300 A	Klassische 48-V-Konfiguration: Bis zu 19,2 kWh Speicherkapazität (4x US5000) mit Redundanz am Wechselrichterausgang.
Erweiterbar	2	5	5	5	380 A	Erweiterte Autonomie: Um die Standard-Speicherkapazität zu überschreiten und eine Autonomie über mehrere Tage zu gewährleisten.
Leistung	2	6	6	6	440 A	Hohe Leistung: Parallelschaltung von 6 Batterien. Stabiler Stromfluss für Wärmepumpen oder zum Laden von Elektrofahrzeugen.
Ultra	2	6	6	6	480 A	Systeme mit hoher Autonomie: Gewährleistet einen stabilen Stromfluss auch bei massiven Leistungsabfragen.
PRO MAX	4	7	7	7	560 A	Hochleistungsarchitektur: Gewährleisteteine ausfallsichere Betriebskontinuität und eine enorme Energiereserve, um selbst die anspruchsvollsten Lastspitzen abzufangen.

Warum sollten Sie sich für diesen Verteilerkasten entscheiden?

Außergewöhnliche Strombelastbarkeit: Zertifiziert für bis zu 600 A, bewältigt er Entladungsspitzen großer Batterieparks ohne Spannungsabfall.
Perfekte Ausbalancierung des Batterieparks: Durch den individuellen Anschluss jeder Batterie an die Sammelschiene stellen Sie einen identischen Widerstand auf jeder Leitung sicher. Das Ergebnis: Alle Ihre Batterien arbeiten synchron.
Sicherheit und Konformität: Schluss mit dem Kabelsalat. Der Schaltkasten bietet einen übersichtlichen Verkabelungsraum, der vor versehentlichem Kontakt und Kurzschlüssen geschützt ist.

Technische Daten: Sammelschienen-Verteilerkasten 600 A
Nennstrom	600 A
Leitermaterial	Verzinnte Elektrolytkupfer (korrosionsbeständig)
Gehäuse	Robustes Gehäuse mit hoher Wärmebeständigkeit

Expertentipp: Achten Sie bei der Installation darauf, für jede Batterie Kabel mit identischem Querschnitt zu verwenden, um das perfekte Gleichgewicht zu gewährleisten, das dieser Busbar ermöglicht.

Entscheiden Sie sich für Sicherheit und Leistung

Die Installation eines Pylontech-Batterieparks ist eine nachhaltige Investition. Lassen Sie nicht zu, dass eine unsachgemäße Verkabelung die Leistung Ihres Systems beeinträchtigt oder eine Überhitzung riskiert.

Mit diesem 600-A-Busbar-Verteilerkasten bieten Sie Ihrer Solaranlage ein robustes Rückgrat, ein professionelles Erscheinungsbild und kompromisslose elektrische Sicherheit. Ob Sie ein anspruchsvoller Installateur oder ein Privatmann mit einer Leidenschaft für Eigenverbrauch sind – dieser Kasten garantiert ein zuverlässiges System für die nächsten 20 Jahre.

Bestellen Sie jetzt die für Ihren Batteriepark geeignete Variante und rüsten Sie auf eine Anlage auf professionellem Niveau um.

FAQ – Busbar-Verteilerkasten 600 A

1. Warum sollte man eine Sammelschiene einer klassischen Reihen- oder Parallelschaltung vorziehen? +

Die klassische „Kaskaden“-Schaltung verursacht Spannungsabfälle: Die ersten Batterien des Parks arbeiten stärker als die letzten, was ihre Lebensdauer verkürzt. Der Busbar-Schaltkasten zentralisiert den Anschluss auf verzinnten Kupferschienen und bietet so jedem Akku den gleichen Widerstand. Ihre Einheiten arbeiten synchron und optimieren so die Lebensdauer des Parks.

2. Welche Batterien sind mit diesem Verteilerkasten kompatibel? +

Dieser Schaltkasten wurde speziell für das 48-V-Ökosystem von Pylontech entwickelt. Er ist perfekt kompatibel mit den Modellen US2000C, US3000C und US5000. Seine Abmessungen und Bohrungen sind für die in den Pylontech-Kits enthaltenen Standardkabelschuhe und -querschnitte optimiert.

3. Wie wählt man das passende Modell aus (Compact, Standard, PRO MAX...)? +

Die Wahl hängt von der Anzahl der Batterien und Wechselrichter ab. Das Standard-Modell (300 A) ist ideal für 4 US5000-Batterien, während das PRO MAX-Modell (560 A) für anspruchsvolle Anlagen mit bis zu 7 Batterien und 4 Wechselrichtern ausgelegt ist und auch bei höchsten Lastspitzen einen unterbrechungsfreien Betrieb gewährleistet.

4. Welche maximale Stromstärke kann der Schaltkasten tatsächlich aushalten? +

Obwohl die Modelle in Stufen (von 240 A bis 560 A) kalibriert sind, ist die interne Sammelschiene für eine Nennstromstärke von bis zu 600 A zertifiziert. Diese Leistungsreserve ermöglicht es, massive Entladungsspitzen, wie beispielsweise das Starten einer Wärmepumpe oder eines Elektrofahrzeugs, ohne Überhitzungsgefahr aufzunehmen.

5. Warum empfiehlt der Experte Kabel mit identischem Querschnitt? +

Um ein perfektes Gleichgewicht im Batteriepark zu gewährleisten, muss der elektrische Widerstand auf jeder Batterieleitung gleich sein. Durch die Verwendung von Kabeln mit identischem Querschnitt und identischer Länge für jede an die Sammelschiene angeschlossene Einheit stellen Sie sicher, dass der Strom absolut gleichmäßig fließt, wodurch verhindert wird, dass eine Batterie schneller entladen wird als die anderen.

6. Ist der Schaltkasten gegen Korrosion und Feuchtigkeit geschützt? +

Ja. Der Leiter besteht aus verzinntem Elektrolytkupfer, einem Material, das eine hervorragende Leitfähigkeit bietet und gleichzeitig vor Oxidation geschützt ist. Das Gehäuse ist robust und für hohe thermische Belastungen ausgelegt, um die Verbindungen langfristig zu sichern, selbst in technischen Umgebungen wie Batterieräumen.
