Bevestigingsset voor montage op vloerconstructie

Bevestigingsset voor zonnepanelen op de grond 160-178 cm

Bevestigingsset voor montage op grondconstructie voor zonnepanelen van 160 cm tot 178 cm

€ 147,83

Belasting inbegrepen

Referentie: 08081

EAN13: 0712971131026

Ontdek onze bevestigingskit voor vloerconstructies voor zonnepanelen, een oplossing ontworpen om een veilige, stabiele en duurzame installatie te garanderen. Speciaal ontwikkeld voor panelen van 160 cm tot 178 cm, is deze veelzijdige kit perfect voor platte daken, de grond, woonboten of elke andere vlakke ondergrond. Dankzij het intelligente ontwerp past de kit zich automatisch aan het aantal panelen en de door u gekozen oriëntatie (portrait of landscape) aan.

Deze kit bevat al het nodige materiaal voor een betrouwbare en robuuste montage (exclusief ballast). Het gebruik van een structuur in geanodiseerd aluminium biedt maximale bescherming tegen corrosie en zorgt voor een uitzonderlijke levensduur in alle weersomstandigheden.

Belangrijkste kenmerken:

Geoptimaliseerd voor panelen van 160 cm tot 178 cm lengte
Compatibel met meerdere ondergronden: grondstructuren, platte daken, woonboten en terrassen
Flexibele installatie in portrait of landscape
Hoogwaardige structuur in geanodiseerd aluminium
Robuust en duurzaam bevestigingssysteem voor elk type standaardpaneel
Complete "klaar-voor-gebruik" kit voor maximale tijdsbesparing

Aanpasbare opties: configureer uw installatie door het aantal panelen en de indeling te kiezen die bij uw ruimte past.

Let op: Voor een configuratie met meerdere rijen (bijv. 2 rijen van 6 panelen) is het noodzakelijk om twee afzonderlijke bevestigingskits te bestellen.

✅ Compatibilités vérifiées

▼

Compatible avec :

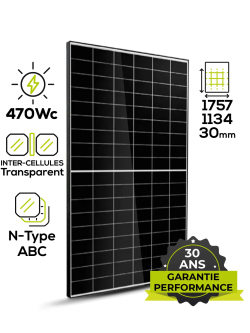

AIKO NEOSTAR 2S MONO GLAS-GEN2 460Wp

€ 147,48

Voir le produit →

AIKO NEOSTAR 3S+ DUAL GLASS-GEN3 470Wc

€ 147,48

Voir le produit →

Leapton N-Type 450Wp TOPCon bifacial...

€ 84,95

Voir le produit →

Palette 36X Q-Sun Qrystal N8 N-Type 450Wp...

€ 3.155,47

Voir le produit →

Palette 37X AIKO NEOSTAR 2S MONO GLASS-GEN2 460Wp

€ 5.155,23

Voir le produit →

Pallet met 37 AIKO NEOSTAR 3S+ DUAL GLASS‑GEN3...

€ 5.155,23

Voir le produit →

Affichage de 6 sur 7 produits compatibles

ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.

Clames: 28 mm

Number of panels per row: 1 panel portrait

Commentaar (0)

Geen klantenbeoordelingen op het moment.

Inhoud van de bevestigingsset voor zonnepanelen – Grondconstructie

De onderdelen van de set variëren afhankelijk van het aantal panelen.De railverbindingen zijn inbegrepen vanaf 2 panelen in liggend formaat en 3 panelen in staand formaat (zie tabel onderaan de pagina).

Inbegrepen Rail alu 40x40

Aluminium rail 40×40

Hoofdsteun die de structuur van de fotovoltaïsche installatie vormt.

Productdetails

Inbegrepen vanaf 2 PV Jonctions de rails

Railverbindingen

Spooraansluitingen voor langere rijen. Inbegrepen bij twee panelen in liggend formaat en bij drie panelen in staand formaat.

Productdetails

Inbegrepen bij staand formaat Grand support en alu

Grote aluminium steun (voor paneel in staand formaat)

Driehoekige steun meegeleverd met de kit voor zonnepanelen in staande positie, waarmee de aluminium rail kan worden bevestigd.

Productdetails

Inbegrepen bij liggend formaat Petit support en alu

Kleine aluminiumsteun (voor paneel in liggend formaat)

Maakt snelle handmatige bevestiging tijdens de installatie mogelijk.

Productdetails

Inbegrepen Écrou hexagonal à embase crantée DIN 6923 M10

Zeskantmoeren met gekartelde schroefdraad M10

Zorgen voor een snelle handmatige vastdraaiing tijdens de installatie.

Productdetails

Inbegrepen Clips de mise à la terre Rayvolt

Aardingsclips Rayvolt

Zorgen voor elektrische continuïteit en aarding.

Productdetails

Inbegrepen Clames de fin rapides

Snelle middenklemmen

Snelle bevestiging tussen elk paneel.

Productdetails

Inbegrepen Clame de fin

Snelle eindklemmen

Veilige bevestiging van de panelen aan het uiteinde van de constructie.

Productdetails

Inbegrepen Bouchons de rail 40x40 noir

Railpluggen 40x40 mm zwart

Voor een esthetische afwerking en duurzame bescherming van de montagerails.

Productdetails

Inbegrepen Boulon tête marteau M10

M10-hamerkopbouten

Ideaal voor een betrouwbare en eenvoudige bevestiging.

Productdetails

Hoe kies ik een set die geschikt is voor mijn panelen?

De bevestigingsset is geschikt voor alle pannendaken. Dankzij de verschillende opties kan hij worden aangepast aan de indeling van uw panelen.

De bevestigingen zijn compatibel met panelen met standaardafmetingen (ongeveer 1,60 m x 1 m).

1. Selecteer het aantal panelen in staande of liggende positie

Kies per rij het aantal panelen in staande of liggende positie.

Voorbeeld: voor de afbeelding hiernaast zijn 3x het product Bevestigingsset nodig:

1e set voor rij 1: 3 panelen in staande positie
2e set voor rij 2: 2 panelen in liggend formaat
3e set voor rij 3: 2 panelen in liggend formaat

2. Selecteer de juiste klem voor uw paneel

De klem wordt gebruikt om het paneel op de aluminium rail te bevestigen. De hoogte moet overeenkomen met de dikte van het frame van uw paneel voor een stevige bevestiging.

Beschikbare hoogtes: 28 - 30 - 35 - 40 - 45 - 50 mm

Details van het meegeleverde materiaal, afhankelijk van het aantal panelen

Borden in staand formaat

Aantal panelen	Rail (m)	Details van de rails*	Verbindingsstuk	Grote aluminium steun	Middenklem	Eindklem	Hamerkopbout M10	Zeskantmoeren M10	Rayvolt	Railplug
1 paneel	2,4	(2 x 1,20 m)	0	2	0	4	4	4	1	4
2 panelen	4,8	(2 x 2,40 m)	0	2	2	4	6	6	2	4
3 panelen	7,2	(4 x 1,80 m)	2	3	4	4	8	8	3	4
4 panelen	9,6	(4 x 2,40 m)	2	4	6	4	10	10	4	4
5 panelen	12,0	(4 x 2,40 m en 2 x 1,20 m)	4	5	8	4	12	12	5	4
6 panelen	14,4	(6 x 2,40 m)	4	5	10	4	14	14	6	4
7 panelen	16,8	(6 x 2,40 m en 2 x 1,20 m)	6	6	12	4	16	16	7	4
8 panelen	19,2	(8 x 2,40 m)	6	6	14	4	18	18	8	4
9 panelen	21,6	(8 x 2,40 m en 2 x 1,20 m)	8	7	16	4	20	20	9	4
10 panelen	24,0	(10 x 2,40 m)	8	8	18	4	22	22	10	4
11 panelen	26,4	(10 x 2,40 m en 2 x 1,20 m)	10	8	20	4	24	24	11	4
12 panelen	28,8	(12 x 2,40 m)	10	9	22	4	26	26	12	4
13 panelen	31,2	(12 x 2,40 m en 2 x 1,20 m)	12	10	24	4	28	28	13	4
14 panelen	33,6	(14 x 2,40 m)	12	11	26	4	30	30	14	4
15 panelen	36,0	(14 x 2,40 m en 2 x 1,20 m)	14	11	28	4	32	32	15	4
16 panelen	38,4	(16 x 2,40 m)	14	12	30	4	34	34	16	4
17 panelen	40,8	(16 x 2,40 m en 2 x 1,20 m)	16	13	32	4	36	36	17	4
18 panelen	43,2	(18 x 2,40 m)	16	13	34	4	38	38	18	4
19 panelen	45,6	(18 x 2,40 m en 2 x 1,20 m)	18	14	36	4	40	40	19	4
20 panelen	48,0	(20 x 2,40 m)	18	15	38	4	42	42	20	4

* De details van de rails zijn indicatief en afhankelijk van de grootte van de panelen.

Panelen in liggend formaat

Aantal panelen	Spoor (m)	Details van de rails*	Verbindingsstuk	Kleine aluminium steun	Middenklem	Eindklem	Hamerkopbout M10	Zeskantmoeren M10	Rayvolt	Railplug
1 paneel	3,6	(2 x 1,80 m)	0	2	0	4	4	4	1	4
2 panelen	7,2	(4 x 1,80 m)	2	3	2	4	6	6	2	4
3 panelen	10,8	(6 x 1,80 m)	4	4	4	4	8	8	3	4
4 panelen	14,4	(8 x 1,80 m)	6	5	6	4	10	10	4	4
5 panelen	18	(10 x 1,80 m)	8	6	8	4	12	12	5	4
6 panelen	21,6	(12 x 1,80 m)	10	7	10	4	14	14	6	4
7 panelen	25,2	(14 x 1,80 m)	12	8	12	4	16	16	7	4
8 panelen	28,8	(16 x 1,80 m)	14	9	14	4	18	18	8	4
9 panelen	32,4	(18 x 1,80 m)	16	10	16	4	20	20	9	4
10 panelen	36	(20 x 1,80 m)	18	11	18	4	22	22	10	4
11 panelen	39,6	(22 x 1,80 m)	20	12	20	4	24	24	11	4
12 panelen	43,2	(24 x 1,80 m)	22	13	22	4	26	26	12	4
13 panelen	46,8	(26 x 1,80 m)	24	14	24	4	28	28	13	4
14 panelen	50,4	(28 x 1,80 m)	26	15	26	4	30	30	14	4
15 panelen	54	(30 x 1,80 m)	28	16	28	4	32	32	15	4
16 panelen	57,6	(32 x 1,80 m)	30	17	30	4	34	34	16	4
17 panelen	61,2	(34 x 1,80 m)	32	18	32	4	36	36	17	4
18 panelen	64,8	(36 x 1,80 m)	34	19	34	4	38	38	18	4
19 panelen	68,4	(38 x 1,80 m)	36	20	36	4	40	40	19	4
20 panelen	72	(40 x 1,80 m)	38	21	38	4	42	42	20	4

* De details van de rails zijn indicatief en afhankelijk van de grootte van de panelen.

FAQ - Bevestigingsset voor vloerconstructie

1. Kan ik deze set zelf installeren?

Ja, deze set is zo ontworpen dat hij gemakkelijk kan worden geïnstalleerd door iedereen met enige kennis van doe-het-zelven.

2. Is de set weerbestendig?

Ja, alle onderdelen zijn gemaakt van roestvrij staal met een anticorrosiecoating, waardoor ze optimaal bestand zijn tegen regen, wind en UV-straling.

3. Is deze kit compatibel met zonnepanelen?

Ja, de kit is compatibel met de meeste standaard zonnepanelen en biedt een stabiele en veilige bevestiging voor installaties op de grond of op platte daken.

4. Kan ik deze set op een plat dak installeren?

Ja, deze kit kan op een plat dak worden geïnstalleerd, mits de aanbevelingen voor ballast worden opgevolgd om de stabiliteit en veiligheid van de constructie te garanderen.

5. Moet er ballast worden aangebracht voor de constructie?

Ja, ballast is nodig afhankelijk van het oppervlak, het type grond of plat dak, en de lokale windkracht. In de meegeleverde handleiding staat het aanbevolen gewicht en hoe je de ballast moet bevestigen.

6. Kan met de kit de hellingshoek van de zonnepanelen worden aangepast?

Ja, de hellingshoek kan worden aangepast om de blootstelling aan de zon en de energieproductie te optimaliseren, zowel op de grond als op een plat dak.

7. Is deze kit geschikt voor alle soorten ondergrond?

Hij is geschikt voor stabiele en vlakke ondergronden (beton, verdicht grind, gestabiliseerde grond). Voor losse of onstabiele ondergronden kan extra versteviging of ballast nodig zijn.

8. Welk gereedschap is nodig voor de installatie?

Het benodigde gereedschap is standaard: boormachine, sleutel, schroevendraaier en eventueel een tang. Er is geen speciaal gereedschap nodig.
