Kit de fixation sur toit en tôle

75,33 €

TTC

Référence: 0806

EAN13: 0712971129474

Ce kit de fixation pour toiture en tôle est conçu pour installer solidement vos panneaux photovoltaïques sur tout type de toit en tôle. Le contenu du kit s’adapte automatiquement en fonction du nombre de panneaux et de la disposition (portrait ou paysage) que vous sélectionnez dans les options.

Le kit contient tout le matériel nécessaire pour une installation fiable, robuste et durable, adapté à vos panneaux solaires (épaisseur du cadre selon l’option choisie).

Caractéristiques principales :

Installation sur toits en tôle
Pose des panneaux en portrait ou en paysage
Structure en aluminium anodisé
Fixation robuste et durable
Adapté aux panneaux photovoltaïques standards
Kit complet prêt à poser

Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

Pour une installation avec deux lignes de panneaux ou plus, il est nécessaire de sélectionner plusieurs kits de fixation.

Attention : uniquement sur charpente en bois.

✅ Compatibilités vérifiées

▼

Compatible avec :

AIKO NEOSTAR 2S MONO GLASS-GEN2 460Wc

147,48 €

Voir le produit →

AIKO NEOSTAR 3S+ DUAL GLASS-GEN3 470Wc

147,48 €

Voir le produit →

Leapton N-Type 450Wc TOPCon bifacial

84,95 €

Voir le produit →

Leapton N-Type 500Wc TOPCon bifacial

117,38 €

Voir le produit →

Luxen LUXNERI Series N5 N-Type 500Wc bifacial...

93,91 €

Voir le produit →

Palette 36X Luxen LUXNERI Series N5 N-Type...

3 282,80 €

Voir le produit →

Affichage de 6 sur 10 produits compatibles

ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.

Clames/Epaisseur panneau : 30 mm

Nombre de panneaux par rangée : 1 panneau en portrait

Comments (0)

Pas d'avis de clients pour le moment.

Contenu du kit de fixation pour panneaux solaires – Toiture en tôle

Les composants du kit varient selon le nombre de panneaux. Les jonctions de rails sont incluses à partir de 2 panneaux en paysage et de 3 panneaux en portrait (voir tableau en bas de page).

Inclus

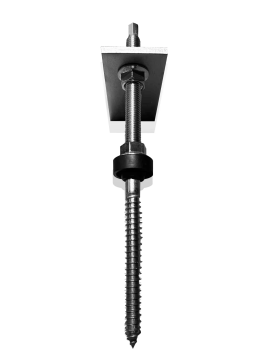

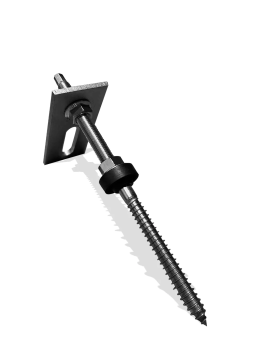

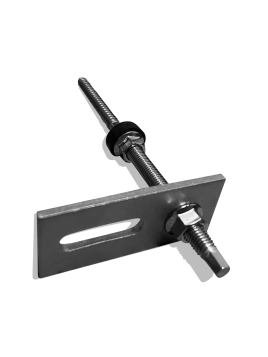

Vis de fixation pour tôle

Vis M10x200 mm avec plaquette d’étanchéité.

Détails du produit

Inclus

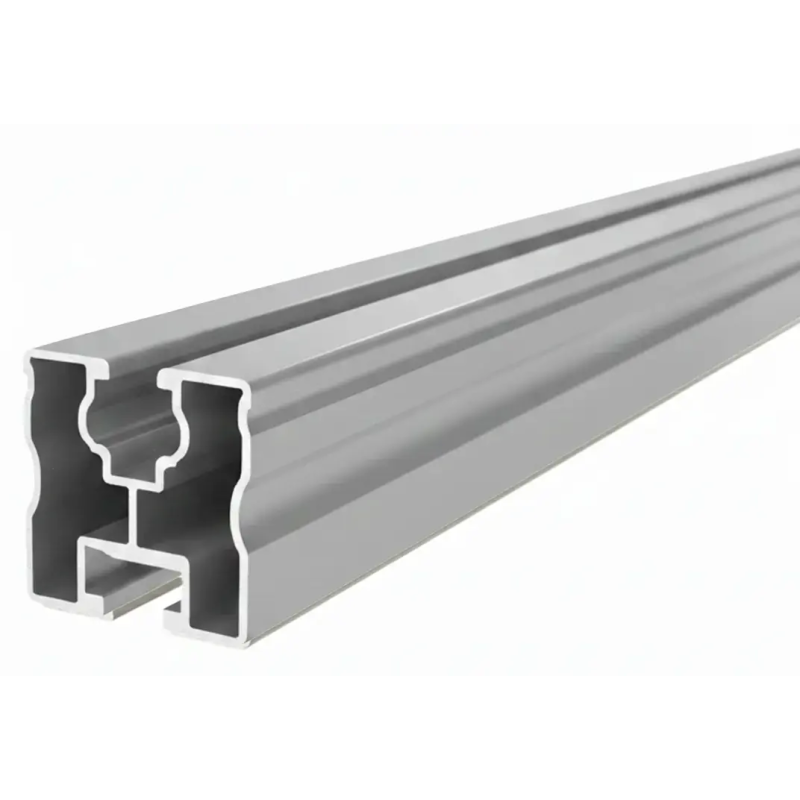

Rail aluminium 40×40

Support principal assurant la structure de l’installation photovoltaïque.

Détails du produit

Inclus dès 2 PV

Jonctions de rails

Assemblage des rails pour des rangées plus longues. Inclus dès deux panneaux en paysage et dès trois panneaux en portrait.

Détails du produit

Inclus

Boulons tête marteau M10

Idéal pour une fixation fiable et facile.

Détails du produit

Inclus

Écrou hexagonal à embase crantée DIN 6923 M10

Écrous hexagonal à embrase crantée M10

Permettent un serrage manuel rapide lors de l’installation.

Détails du produit

Inclus

Clips de mise à la terre Rayvolt

Assurent la continuité électrique et la mise à la terre.

Détails du produit

Inclus

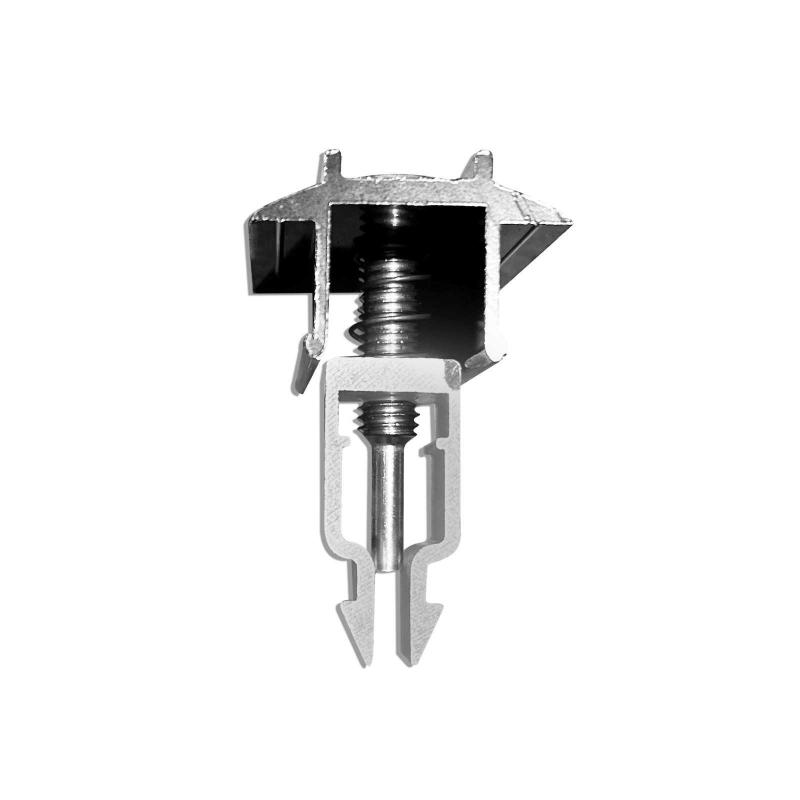

Clames de milieu rapides

Fixation rapide entre chaque panneau.

Détails du produit

Inclus

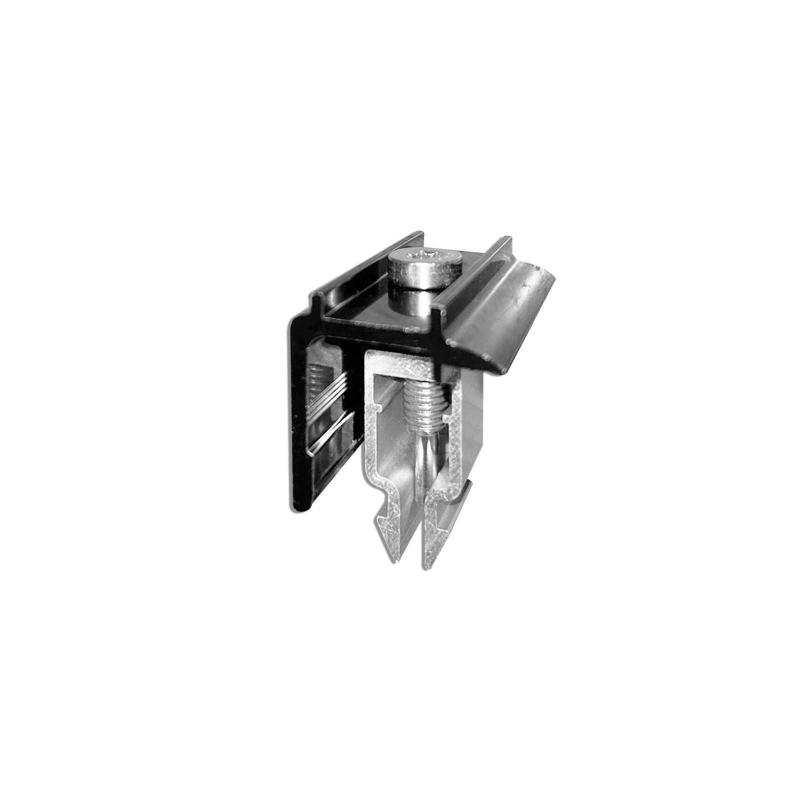

Clames de fin rapides

Maintien sécurisé des panneaux en bout de structure.

Détails du produit

Inclus

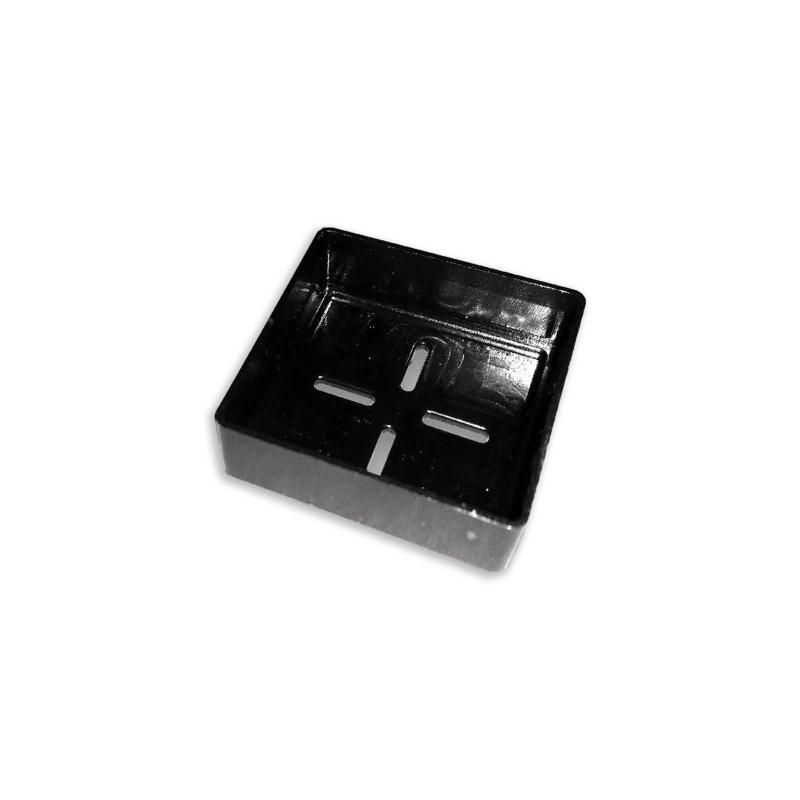

Bouchons de rail 40x40 mm noir

Pour une finition esthétique et une protection durable des rails de montage.

Détails du produit

Comment choisir un kit adapté à mes panneaux ?

Le kit est compatible avec les toitures en tôle et Eternit ondulé. Il s’adapte à la disposition de vos panneaux photovoltaïques.

Les fixations sont compatibles avec les panneaux de dimensions standard.

1. Sélectionnez la quantité de panneaux en portrait ou paysage

Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

Exemple : la disposition ci-contre nécessite 3x le produit Kit de Fixation :

1er kit pour la rangée 1 : 3 panneaux en portrait
2e kit pour la rangée 2 : 2 panneaux en paysage
3e kit pour la rangée 3 : 2 panneaux en paysage

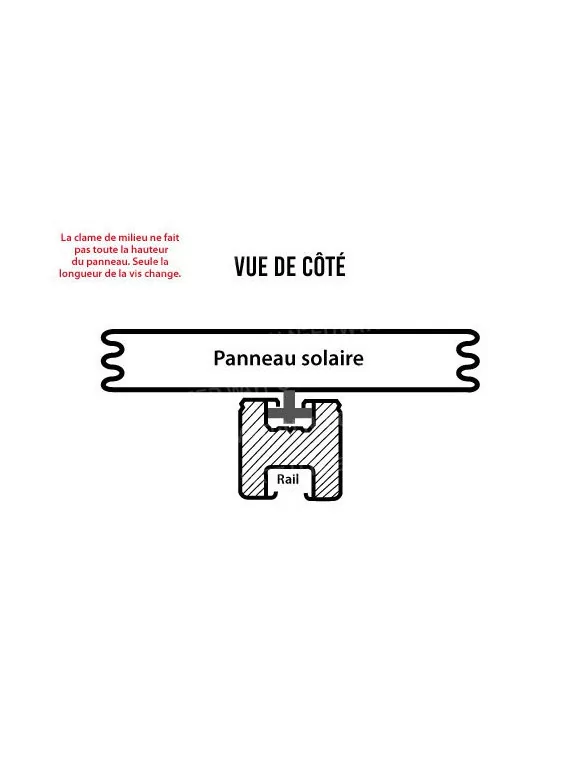

2. Sélectionnez la clame adaptée à votre panneau

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour un maintien solide.

Hauteurs disponibles : 28 - 30 - 35 - 40 - 45 - 50 mm

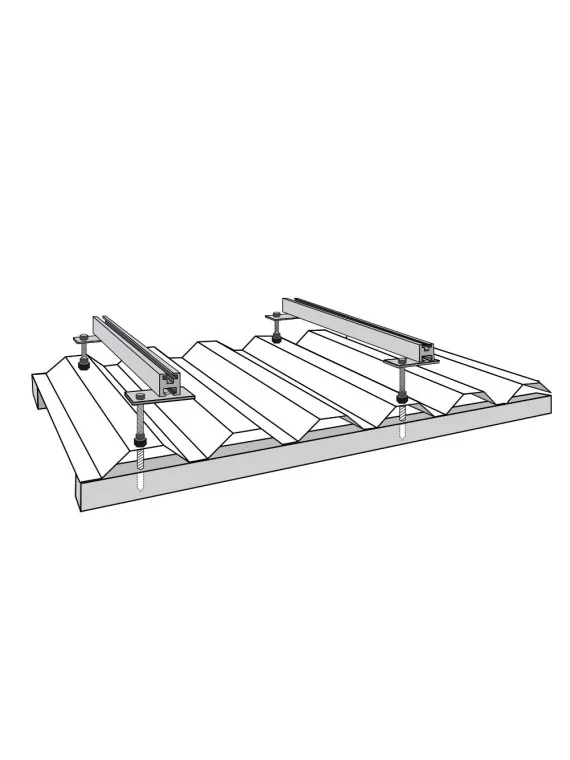

Schéma de montage sur toiture en tôle

Détail du matériel fourni en fonction de la quantité de panneaux

Panneaux en portrait

Nombre de panneaux	Rail (m)	Détail des rails*	Jonction	Vis de fixation pour tôle	Clame de milieu	Clame de fin	Boulon tête marteau M10	Écrous hexagonal M10	Rayvolt	Bouchon de rail
1 panneau	2,4	(2 x 1,20m)	0	4	0	4	4	4	1	4
2 panneaux	4,8	(2 x 2,40m)	0	6	2	4	6	6	2	4
3 panneaux	7,2	(4 x 1,80m)	2	8	4	4	8	8	3	4
4 panneaux	9,6	(4 x 2,40m)	2	10	6	4	10	10	4	4
5 panneaux	12	(4 x 2,40m et 2 x 1,20m)	4	12	8	4	12	12	5	4
6 panneaux	14,4	(6 x 2,40m)	4	14	10	4	14	14	6	4
7 panneaux	16,8	(6 x 2,40m et 2 x 1,20m)	6	16	12	4	16	16	7	4
8 panneaux	19,2	(8 x 2,40m)	6	18	14	4	18	18	8	4
9 panneaux	21,6	(8 x 2,40m et 2 x 1,20m)	8	20	16	4	20	20	9	4
10 panneaux	24	(10 x 2,40m)	8	22	18	4	22	22	10	4
11 panneaux	26,4	(10 x 2,40m et 2 x 1,20m)	10	24	20	4	24	24	11	4
12 panneaux	28,8	(12 x 2,40m)	10	26	22	4	26	26	12	4
13 panneaux	31,2	(12 x 2,40m et 2 x 1,20m)	12	28	24	4	28	28	13	4
14 panneaux	33,6	(14 x 2,40m)	12	30	26	4	30	30	14	4
15 panneaux	36	(14 x 2,40m et 2 x 1,20m)	14	32	28	4	32	32	15	4
16 panneaux	38,4	(16 x 2,40m)	14	34	30	4	34	34	16	4
17 panneaux	40,8	(16 x 2,40m et 2 x 1,20m)	16	36	32	4	36	36	17	4
18 panneaux	43,2	(18 x 2,40m)	16	38	34	4	38	38	18	4
19 panneaux	45,6	(18 x 2,40m et 2 x 1,20m)	18	40	36	4	40	40	19	4
20 panneaux	48	(20 x 2,40m)	18	42	38	4	42	42	20	4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.

Panneaux en paysage

Nombre de panneaux	Rail (m)	Détail des rails*	Jonction	Vis de fixation pour tôle	Clame de milieu	Clame de fin	Boulon tête marteau M10	Écrous hexagonal M10	Rayvolt	Bouchon de rail
1 panneau	3,6	(2 x 1,80m)	0	4	0	4	4	4	1	4
2 panneaux	7,2	(4 x 1,80m)	2	6	2	4	6	6	2	4
3 panneaux	10,8	(6 x 1,80m)	4	10	4	4	10	10	3	4
4 panneaux	14,4	(8 x 1,80m)	6	12	6	4	12	12	4	4
5 panneaux	18	(10 x 1,80m)	8	16	8	4	16	16	5	4
6 panneaux	21,6	(12 x 1,80m)	10	18	10	4	18	18	6	4
7 panneaux	25,2	(14 x 1,80m)	12	22	12	4	22	22	7	4
8 panneaux	28,8	(16 x 1,80m)	14	24	14	4	24	24	8	4
9 panneaux	32,4	(18 x 1,80m)	16	28	16	4	28	28	9	4
10 panneaux	36	(20 x 1,80m)	18	30	18	4	30	30	10	4
11 panneaux	39,6	(22 x 1,80m)	20	34	20	4	34	34	11	4
12 panneaux	43,2	(24 x 1,80m)	22	36	22	4	36	36	12	4
13 panneaux	46,8	(26 x 1,80m)	24	40	24	4	40	40	13	4
14 panneaux	50,4	(28 x 1,80m)	26	42	26	4	42	42	14	4
15 panneaux	54	(30 x 1,80m)	28	46	28	4	46	46	15	4
16 panneaux	57,6	(32 x 1,80m)	30	48	30	4	48	48	16	4
17 panneaux	61,2	(34 x 1,80m)	32	52	32	4	52	52	17	4
18 panneaux	64,8	(36 x 1,80m)	34	54	34	4	54	54	18	4
19 panneaux	68,4	(38 x 1,80m)	36	58	36	4	58	58	19	4
20 panneaux	72	(40 x 1,80m)	38	60	38	4	60	60	20	4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.

FAQ - Kit de fixation sur toit en tôle

1. Ce kit est-il compatible avec tous les types de toits en tôle ?

Oui, ce kit est compatible avec la majorité des toitures en tôle ondulée, bac acier et tôle nervurée. Il est recommandé de vérifier l’épaisseur et le profil de votre tôle avant installation.

2. L’installation nécessite-t-elle des compétences particulières ?

Non, le kit est conçu pour une installation simple et rapide. Avec des outils de base, l’installation peut être réalisée par un bricoleur averti.

3. Ce kit peut-il être utilisé sur toutes les charpentes ?

Non, ce kit est conçu uniquement pour les charpentes en bois. Son utilisation sur des charpentes métalliques ou autres matériaux n’est pas recommandée et pourrait compromettre la sécurité de l’installation.

4. Ce kit est-il adapté à l’installation de panneaux solaires ?

Oui, ce kit est spécialement conçu pour supporter des panneaux solaires, offrant une fixation solide, stable et durable sur les toitures en tôle.

5. Le kit résiste-t-il aux conditions climatiques difficiles ?

Oui, il est fabriqué à partir de matériaux résistants à la corrosion et aux UV, garantissant une excellente tenue face au vent, à la pluie et aux variations de température.
