Onduleur hybride triphasé 80 kW Deye SG02HP3-EU-EM6 – Puissance, flexibilité et résilience pour les grandes installations

Le Deye SUN-80K-SG02HP3-EU-EM6 est l'onduleur hybride triphasé de référence pour les projets photovoltaïques professionnels à très grande puissance. Avec ses 6 MPPT indépendants, sa double entrée batterie haute tension 160–1000 Vdc et sa commutation UPS en moins de 4 ms, il orchestre en toute fluidité la production solaire, le stockage et le réseau sur des sites industriels, commerciaux, agricoles ou collectifs exigeants. Sa capacité à être parallélisé jusqu'à 10 unités pour atteindre 800 kW en fait une solution évolutive sans limite de puissance installée.

6 MPPT indépendants pour une production solaire maximisée

L'onduleur intègre 6 trackers MPPT indépendants, chacun acceptant 2 strings et un courant d'entrée de 36A, soit un courant de court-circuit maximal de 54A par tracker. La plage de tension MPPT s'étend de 150 à 850 Vdc, avec une tension PV maximale de 1 000 Vdc et une tension nominale d'entrée PV de 650 Vdc. La puissance PV maximale acceptée est de 128 000 Wc. Ce nombre élevé de MPPT indépendants est particulièrement adapté aux toitures multi-pans, aux orientations multiples (Est/Ouest/Sud) ou aux installations combinant des champs de panneaux avec des angles d'inclinaison différents, en évitant toute interférence entre les strings. Le rendement MPPT dépasse 99 %, garantissant une extraction quasi-parfaite de l'énergie disponible.

Double entrée batterie haute tension 160–1000 Vdc

Le SG02HP3-EU-EM6 dispose de deux entrées batterie indépendantes, chacune supportant jusqu'à 80A en charge et 80A en décharge, soit 160A au total. La plage de tension batterie de 160 à 1 000 Vdc — la plus large de la gamme Deye — assure une compatibilité maximale avec les batteries lithium-ion haute tension du marché. La communication BMS s'effectue en auto-adaptation via CAN ou RS-485, sans paramétrage manuel complexe. La double entrée permet de connecter deux parcs de batteries distincts, offrant soit une redondance de stockage, soit une capacité énergétique accrue sans équipement supplémentaire. Le courant de décharge maximal atteint également 80 + 80 A, permettant de restituer l'énergie stockée rapidement lors des pics de consommation.

Mode UPS : commutation en moins de 4 ms

En cas de coupure réseau, le Deye 80 kW bascule en mode îloté en moins de 4 ms, assurant la continuité d'alimentation des charges sensibles sans interruption perceptible. Ce temps de commutation ultra-court le qualifie pour l'alimentation de serveurs, d'automates industriels, de systèmes de contrôle-commande, d'équipements médicaux ou de toute charge pour laquelle une micro-coupure serait problématique. Cette performance est comparable à celle des onduleurs UPS industriels dédiés, avec l'avantage supplémentaire d'une gestion intégrée de la production solaire et du stockage.

Tolérance au déséquilibre de phase : jusqu'à 100 %

Le SG02HP3-EU-EM6 supporte un déséquilibre de phase de 100 %, ce qui signifie qu'une seule phase peut être chargée à pleine puissance tandis que les deux autres sont à zéro, sans que l'onduleur ne déclasse ou ne déclenche une protection. Cette tolérance élevée est essentielle dans les environnements industriels et commerciaux où les charges monophasées lourdes (fours, compresseurs monophasés, éclairage, informatique) sont raccordées de manière inégale sur les trois phases du réseau triphasé.

Modes de fonctionnement multiples

L'onduleur prend en charge l'ensemble des modes de fonctionnement d'une installation hybride professionnelle :

• On-grid : injection et/ou autoconsommation avec le réseau public triphasé
• Off-grid : alimentation autonome complète sans réseau, depuis le PV et les batteries
• Hybride : combinaison intelligente réseau, PV et batterie avec gestion des priorités
• AC-coupling : ajout d'un stockage batterie sur une installation réseau existante sans remplacement de l'onduleur solaire en place
• Groupe électrogène : entrée dédiée pour groupe électrogène en secours ou en appoint de charge batterie

La programmation de 6 plages horaires de charge/décharge permet d'adapter précisément le comportement de l'onduleur aux tarifs heures creuses/heures pleines, aux contraintes du gestionnaire de réseau ou aux obligations de non-injection durant certaines périodes.

Gestion intelligente de l'énergie et EMS intégré

Le Deye SG02HP3-EU-EM6 intègre un système de gestion de l'énergie (EMS) embarqué qui pilote automatiquement les flux entre les sources (PV, batterie, réseau, groupe électrogène) en fonction des paramètres définis par l'installateur. Les 6 plages horaires programmables permettent de définir quand la batterie charge depuis le réseau (typiquement la nuit en heures creuses), quand elle se décharge vers les charges (heures de pointe), et à quelle profondeur de décharge. Cette gestion fine est particulièrement rentable dans les contextes de tarification dynamique, de contrats avec effacement, ou de sites soumis à des plafonds de puissance souscrite. La stratégie de charge des batteries lithium-ion s'adapte automatiquement au BMS connecté, sans intervention manuelle.

Parallélisation jusqu'à 10 unités — jusqu'à 800 kW

Le Deye 80 kW peut être associé à 9 autres unités identiques pour atteindre une puissance totale de 800 kW en configuration parallèle. Cette modularité sans équipement de couplage spécifique permet de dimensionner l'installation en fonction des besoins actuels, puis de l'étendre progressivement sans modifier l'architecture du système existant. La communication inter-onduleurs s'effectue via RS-485. Cette capacité de mise en parallèle fait du SG02HP3 une solution adaptée aux projets d'envergure : bâtiments tertiaires de grande taille, zones industrielles, microgrids, stations de recharge rapide pour véhicules électriques, ou installations agricoles intensives.

Applications recommandées

Sites industriels et commerciaux

Avec 80 kW de puissance répartis sur 3 phases et un courant de sortie nominal de 108,7A par phase, le SG02HP3-EU-EM6 est dimensionné pour alimenter des charges trifasées lourdes : compresseurs industriels, lignes de production, climatisation centralisée, pompes haute puissance, éclairage industriel. La tolérance au déséquilibre de 100 % et la commutation UPS en moins de 4 ms garantissent la continuité d'alimentation même en cas de coupure réseau, sur des sites où l'arrêt de production entraînerait des pertes financières importantes.

Bâtiments collectifs et tertiaires

Immeubles de bureaux, centres commerciaux, hôtels, établissements de santé : le SG02HP3-EU-EM6 couvre les besoins énergétiques de sites à forte consommation répartie. La parallélisation jusqu'à 10 unités permet d'atteindre les puissances nécessaires aux très grands bâtiments, tandis que la gestion par plages horaires optimise l'autoconsommation et réduit la facture d'énergie en évitant les pics de soutirage réseau aux heures tarifaires élevées.

Exploitations agricoles intensives

Serres chauffées, systèmes d'irrigation, chambres froides, séchoirs, ventilation d'élevage : les exploitations agricoles modernes consomment des quantités d'énergie considérables, souvent de manière ponctuelle et irrégulière. Le Deye 80 kW absorbe ces pics de consommation depuis le PV et les batteries, tout en permettant une alimentation hors-réseau complète sur les sites isolés. Sa robustesse IP65 et sa plage de température étendue (-40°C à +60°C) garantissent un fonctionnement fiable dans les environnements agricoles exposés.

Sites isolés et microgrids

En mode off-grid, le SG02HP3-EU-EM6 alimente l'intégralité d'un site depuis le PV et les batteries, avec le groupe électrogène en secours automatique. La parallélisation jusqu'à 10 unités permet de constituer un microgrid autonome de grande puissance pour des villages, des zones industrielles isolées ou des sites miniers. La gestion multi-source intégrée optimise l'utilisation du groupe électrogène, en ne l'activant que lorsque le PV et les batteries sont insuffisants, réduisant ainsi la consommation de carburant.

Extension par AC-coupling d'une installation existante

Le mode AC-coupling permet de connecter le Deye SG02HP3 en aval d'onduleurs réseau existants pour ajouter une capacité de stockage batterie, sans démonter ni remplacer les onduleurs solaires d'origine. Cette approche est particulièrement économique pour les sites industriels déjà équipés d'une installation PV réseau de grande puissance qui souhaitent ajouter de l'autoconsommation avec stockage sans refaire entièrement le câblage DC.

Surveillance à distance et plateforme Deye

Le monitoring s'effectue via le portail web et l'application mobile Deye, avec connexion possible en Wi-Fi, 4G, LAN, Bluetooth ou GPRS selon la configuration choisie. La plateforme permet l'arrêt à distance immédiat en cas d'incident, la mise à jour du firmware à distance et le réglage de l'ensemble des paramètres sans intervention physique sur site. Cette supervision centralisée est particulièrement précieuse pour les installateurs gérant un parc multi-sites, pour les exploitants de microgrids distants, ou pour les gestionnaires d'énergie souhaitant un suivi de production et de consommation en temps réel. La plateforme Deye est également compatible avec le module Deye Copilot, le premier EMS IA dédié aux onduleurs Deye, permettant une optimisation automatique des stratégies de charge/décharge basée sur les prévisions météo et les tarifs dynamiques.

Robustesse, protections et certifications

Avec son indice de protection IP65, le SG02HP3-EU-EM6 peut être installé en extérieur ou dans des locaux exposés à l'humidité et à la poussière. Il fonctionne de -40°C à +60°C avec déclassement automatique au-delà de 45°C, jusqu'à 2 000 m d'altitude. Le niveau sonore est inférieur ou égal à 65 dB. Le refroidissement est assuré par un système à air intelligent gérant le flux thermique en fonction de la charge. La distorsion harmonique totale en courant (THDi) est inférieure à 3 % de la puissance nominale, garantissant une qualité d'onde conforme aux exigences des sites sensibles. Le courant d'injection DC est inférieur à 0,5 %. Les protections intégrées couvrent la surtension DC et AC (TYPE II), le court-circuit, l'inversion de polarité, la surcharge et l'anti-îlotage. L'onduleur est certifié selon les principales normes européennes et internationales : EN 50549, VDE-AR-N 4105, G99, IEC 62116, IEC 61727, CEI 0-21, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, ainsi que les normes EMC IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1 et IEC/EN 62109-2.

Caractéristiques techniques principales

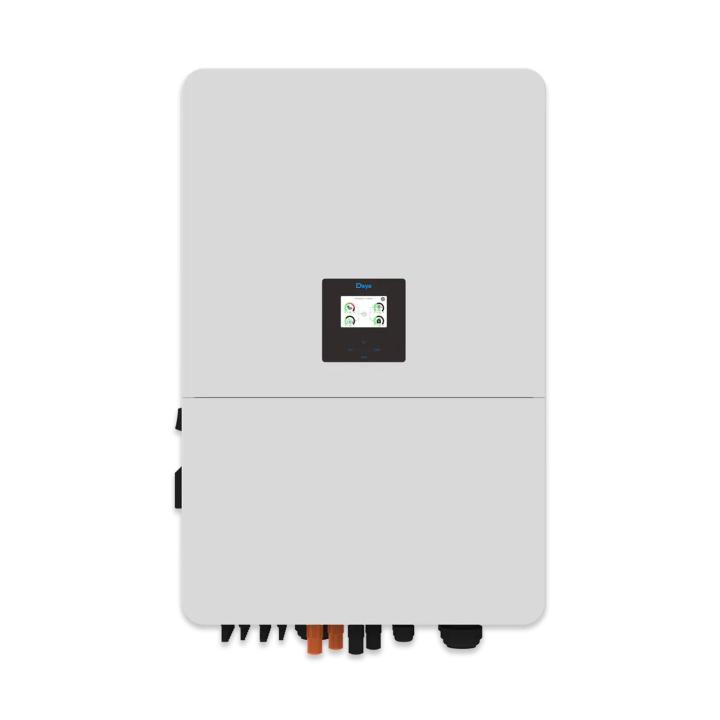

Écran Principal

L'écran LCD est tactile et affiche les informations générales de l'onduleur.

1 • L'icône au centre de l'écran d'accueil indique que le système fonctionne normalement. Si elle affiche "comm./F01~F64", cela signifie que l'onduleur a des erreurs de communication ou d'autres erreurs. Le message d'erreur s'affichera sous cette icône (erreurs F01-F64, les détails des erreurs peuvent être consultés dans le menu Alarmes du système).

2 • En haut de l'écran se trouve l'heure.

3 • Icône de configuration du système. Appuyez sur ce bouton pour accéder à l'écran de configuration du système, qui inclut la configuration de base, la configuration de la batterie, la configuration du réseau, le mode de fonctionnement du système, l'utilisation du port générateur, les fonctions avancées et les informations sur la batterie Li-Ion.

4 • L'écran principal affiche les informations concernant le solaire, le réseau, la charge et la batterie. Il indique également la direction du flux d'énergie par des flèches. Lorsque la puissance approche d'un niveau élevé, la couleur des panneaux passe du vert au rouge, ce qui permet de visualiser clairement les informations du système sur l'écran principal.

- La puissance PV et la puissance de charge restent toujours positives.

- Une puissance réseau négative signifie une vente au réseau, positive signifie une réception du réseau.

- Une puissance de batterie négative signifie une charge, positive signifie une décharge.

Écran LCD tactile et supervision locale

L'écran tactile intégré affiche en temps réel les flux d'énergie entre les quatre sources : PV, réseau, batterie et charges, avec indication de la direction par flèches animées. Lorsque la puissance approche d'un seuil élevé, la couleur des indicateurs passe du vert au rouge pour alerter l'opérateur. L'interface donne accès aux menus de configuration suivants :

• Configuration de base (réseau, fréquence, tensions nominales)
• Configuration batterie (type, tension, courants de charge/décharge, plages horaires)
• Configuration réseau (paramètres de raccordement, limites d'injection)
• Mode de fonctionnement du système (on-grid, off-grid, hybride, UPS)
• Utilisation du port générateur (priorité, seuils de démarrage/arrêt)
• Fonctions avancées (peak-shaving, gestion de la demande, export zéro)
• Informations BMS lithium-ion (état de charge, température, tensions de cellules)

En cas d'anomalie, les codes erreur F01 à F64 sont affichés directement sur l'écran principal, avec accès au détail depuis le menu Alarmes. La puissance PV et la puissance de charge restent toujours affichées en positif ; une puissance réseau négative indique une vente au réseau, une puissance batterie négative indique une charge.

L’onduleur hybride triphasé Deye 80 kVA SG02HP3‑EU‑EM6 est la solution idéale pour les installations solaires de grande envergure, performantes et évolutives. Sa gestion multi-source, sa compatibilité batteries haute tension et ses 6 MPPT indépendants offrent une optimisation maximale de l’énergie. Robuste, intelligent et parfaitement adapté aux environnements exigeants, il garantit puissance, autonomie et fiabilité, quels que soient les besoins de votre site.
