Kit Solaire Site Isolé 2,7 kWc – Mono 5 kW – Batterie 4,80 kWh

L'Archi'Pelle est une chaîne française d'information et de formation à l'autonomie d'énergie.

Brian, son créateur, partage ses expériences de vie dans une maison autonome.

Parti sans expérience aucune, il distille des astuces avec son language non professionnel, ce qui rend la comprehension facile pour les néophites.

Il vous explique ses réussites mais aussi ses échecs.

Wattuneed est fier de s'associer à ce projet qui a regroupé plus de 6000 membres la première année de création.

Retrouvez le kit "L'Archi'Pelle" disponible sur notre site.

L'archipelle
www.larchipelle.fr

Le mot de Brian

"Ce kit pour site isolé permet de pouvoir profiter d'une bonne autonomie, l'éolienne apporte ce petit plus qui pourrait manquer lors des courtes journées d'hiver quand le soleil est capricieux."

Travaillant sur ordinateur + de 10 heures par jours, je n'ai jamais manqué d'énergie.

Le tout est piloté par un onduleur WKS qui gère automatiquement l'électricité à recevoir et à renvoyer vers la maison.

Sa batterie de 4,8kWh permet de ne pas faire de décharges profondes et ainsi conserver une bonne durée de vie de cette dernière.

Tous nos kits sont configurables

Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins. Vous pouvez également voir le détails des produits choisis directement en  dessous du prix.

Ce kit est dimensionné avec pour but général d'alimenter un site isolé ou une installation autonome.

La composition de base du kit contient 6 panneaux solaires (modifiable ), un Onduleur hybride WKS EVO Circle 5,6 kVA 48V, les câbles solaire pour relier les panneaux à l'onduleur et de l'onduleur à votre tableau électrique, le système de montage des panneaux est disponible en option. (Le système de montage ainsi que le câblage et protections sont modifiables afin de correspondre à vos besoins).

Avis important pour nos clients en Belgique : Une cotisation environnementale de 114,73 € HTVA sera appliquée à l'achat de chaque batterie lithium Pylontech US5000. Plus d'informations en bas de page.

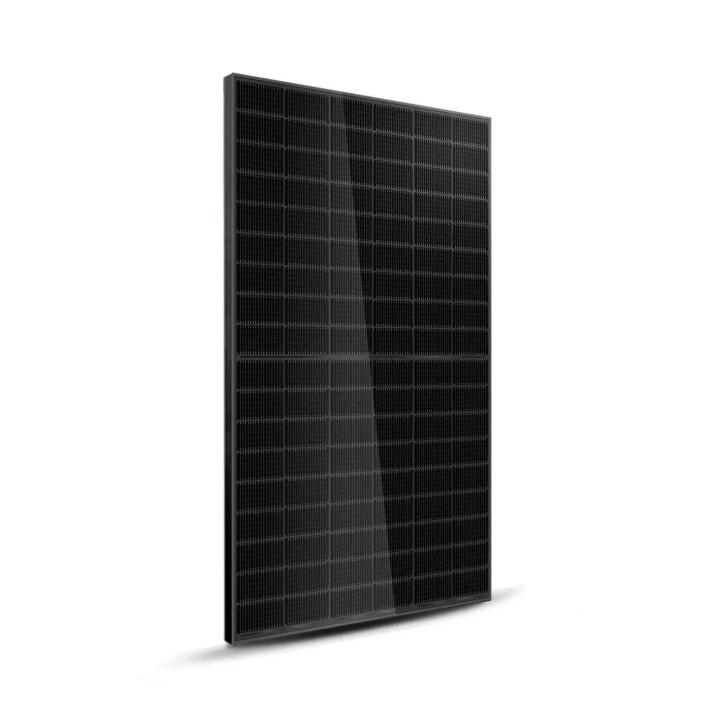

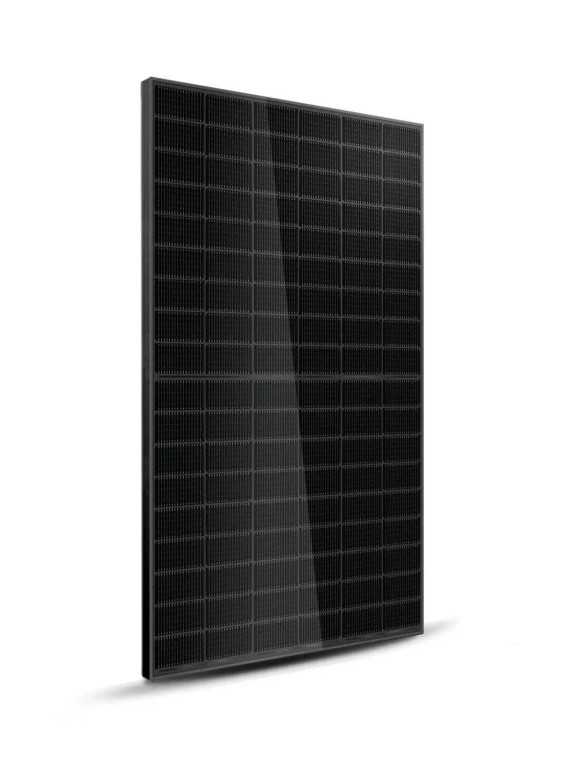

Panneaux solaires

Dans sa version de base, ce système Photovoltaïque vous apportera en moyenne 7,2kW par jour. Les productions dépendront des saisons (été/hiver) de la position géographique et de l'inclinaison des panneaux.
Nous vous invitons à consulter notre simulateur de production solaire afin de déterminer précisément ce que sera votre production solaire.

Garantie 20 ans à 80% de la puissance nominale.

Onduleurs



Adoptez le meilleur partenaire pour convertir votre énergie solaire.



Si vous souhaitez maximiser l'utilisation de votre énergie solaire photovoltaïque, l'onduleur hybride en combinaison avec du stockage domestique peut être la solution idéale pour vous.



Nous avons sélectionné la gamme WKS pour leurs performances ainsi que pour leur excellent rapport qualité prix.
Il est parfaitement possible de mettre plusieurs onduleurs dans la même installation afin d'augmenter la puissance disponible.

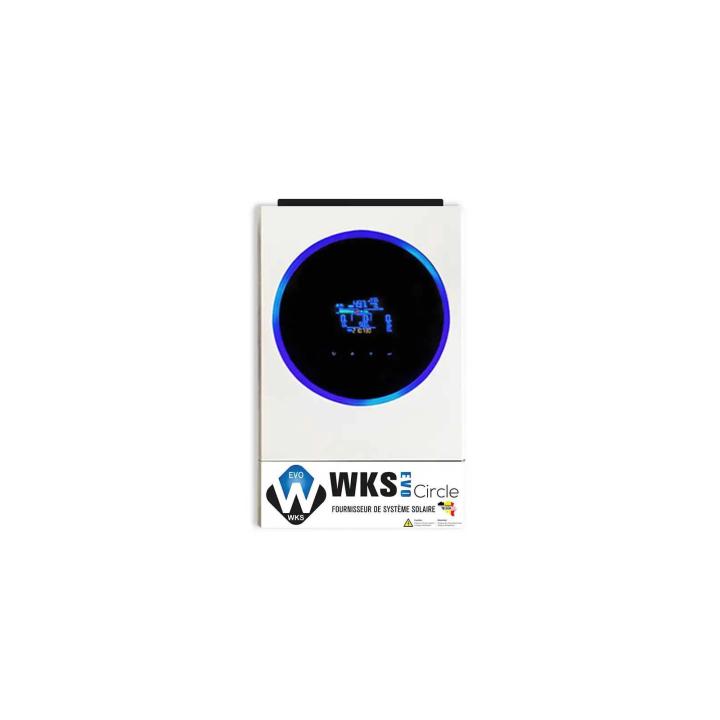

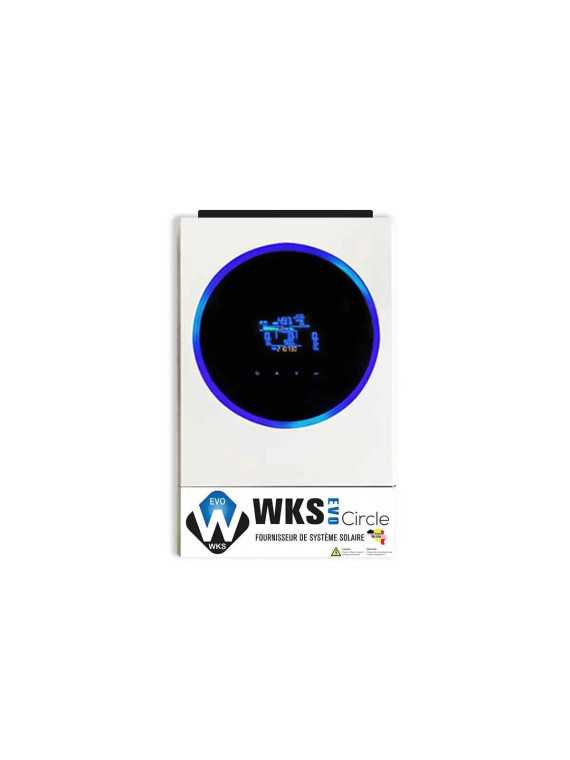

Les onduleurs hybrides WKS EVO Circle sont la solution idéale pour alimenter une habitation en autoconsommation ou rendre autonome un site isolé. Cet onduleur permet d'alimenter les consommateurs jusqu'à 5600W. Le régulateur de charge MPPT 120A intégré permet de mettre jusqu'à 4500Wc de panneaux. Possibilité de lui mettre en entrée le réseau public ou un groupe électrogène pour recharger les batteries. Totalement paramétrable via l'écran LCD de l'onduleur. SAV assuré en interne, pièces détachées disponibles

Garantie 2 ans

Onduleur hybride WKS EVO Circle

Onduleur hybride WKS EVO MAX II

1 MPPT

-> 9 onduleurs

2 MPPT

-> 6 onduleurs

Puissance nominale 5600 VA - 5600 W

Tension batterie 48 VDC

Puissance nominale 10000 VA - 1000W

Tension batterie 48 VDC

Courant de charge PV maximum 120 A

Courant de charge AC maximum 120 A

Courant de charge PV maximum 150 A

Courant de charge AC maximum 150 A

Avantages clés Design intuitif : Anneau LED personnalisable, écran LCD couleur de 4,3 pouces, bouton tactile. Flexibilité : Possibilité de choisir le mode de fonctionnement via timer. Connectivité : Wi-Fi intégré, port USB On-The-Go, port de communication BMS. Performance : Régulateur MPPT performant, large plage d'entrée DC. Fiabilité : Conception sans transformateur, fonctionnement en parallèle jusqu'à 9 unités. Caractéristiques techniques notables Puissance : 5,6kVA Chargeur solaire MPPT : 120A Écran LCD : Couleur, 4,3 pouces Wi-Fi : Intégré Fonctionnement en parallèle : Jusqu'à 9 unités Anneau LED : Personnalisable avec effets RVB

Avantages clés Polyvalence : S'adapte à tous les types d'installations (on-grid, off-grid, hybride). Haute performance : Chargeur solaire MPPT performant, suivi du point de puissance maximale. Connectivité : Wi-Fi intégré, application mobile pour un suivi en temps réel. Flexibilité : Configuration personnalisée de la minuterie, des priorités, etc. Fiabilité : Conception robuste, protections multiples, ventilateur remplaçable. Confort d'utilisation : Écran LCD couleur, boutons tactiles, effets lumineux personnalisables. Caractéristiques techniques notables   Puissance : 10kVA Tension d'entrée : Large plage Fonctionnement en parallèle : Possibilité de connecter plusieurs onduleurs Sortie DC intégrée : Pour alimenter des appareils basse tension

🎬 Une collection de vidéos pour tout comprendre 🎥

🔍 Apprenez à décoder les étiquettes techniques de vos onduleurs pour faire le meilleur choix ! ▶️ Découvrez notre guide vidéo "décoder les étiquettes" et optimisez votre décision d'achat en toute confiance.

⚡ Besoin de mesurer la tension en courant continu avec un voltmètre ? ▶️ Suivez notre tutoriel vidéo pour maîtriser cette technique en quelques minutes !

🛡️ Assurez la sécurité de vos installations avec un boîtier de protection en courant continu, différentiel et prise de terre! ▶️ Découvrez notre guide vidéo Boîtier de protection électrique et protégez vos équipements efficacement !

🔧 Optimisez votre installation en découvrant les branchements et câblages des onduleurs et batteries Pylontech ! ▶️ Cliquez ici pour en savoir plus !

⚠️ Protégez votre équipement des risques d'inversion de polarité dans un coffret parafoudre ! ▶️ Cliquez ici pour découvrir comment éviter les erreurs courantes et garantir la sécurité de votre installation !

🔌 Garantissez la sécurité de votre installation en comprenant le fonctionnement de la mise à la terre dans un coffret parafoudre ! ▶️ Cliquez ici pour tout savoir et protéger efficacement votre équipement !

☀️ Découvrez comment réaliser le branchement des panneaux à l’onduleur pour maximiser l'efficacité de votre système solaire ! ▶️ Cliquez ici pour maîtriser cette étape cruciale et garantir des performances optimales !

🔌 Apprenez à réaliser le branchement AC IN et OUT pour une connexion parfaite de votre système électrique ! ▶️ Cliquez ici pour maîtriser cette étape essentielle et assurer le bon fonctionnement de votre installation !

⚡ Maîtrisez le câblage du courant alternatif en différenciant le neutre et la phase pour une installation sûre et efficace ! ▶️ Cliquez ici pour découvrir les meilleures pratiques et optimiser votre système électrique !

🔋 Optimisez le branchement de la batterie Pylontech à l'onduleur WKS Circle pour garantir une performance optimale de votre système ! ▶️ Cliquez ici pour maîtriser les techniques essentielles et assurer une installation réussie !

📡 Comment effectuer le branchement du câble de communication pour garantir une connexion fiable et performante de votre système ! ▶️ Cliquez ici pour maîtriser cette étape essentielle et améliorer l’efficacité de votre installation !

🚀 Découvrez les étapes essentielles à suivre avant le démarrage de votre onduleur pour assurer une performance optimale et sécurisée ! ▶️ Cliquez ici pour être prêt et optimiser votre installation dès le départ !

⚠️ Assurez-vous que les circuits alimentés exclusivement par l'onduleur le sont impérativement pour garantir un fonctionnement optimal et sécurisé ! ▶️ Cliquez ici pour comprendre cette exigence cruciale et protéger votre installation !

🔄 Maîtrisez le démarrage standard de l'onduleur hybride WKS Circle et comprenez les indications de base lors du lancement, ainsi que la vérification de la tension ! ▶️  Cliquez ici pour naviguer efficacement dans ce processus et garantir le bon fonctionnement de votre système !

⚙️ Explorez les paramètres de base de l'onduleur WKS Circle en association avec des batteries lithium Pylontech pour maximiser les performances de votre installation ! ▶️ Cliquez ici pour maîtriser ces réglages essentiels et optimiser votre système énergétique !

Notre sélection batterie

Optimisez votre installation en choisissant un stockage adapté et performant.
Stockez votre surplus de production solaire pour une utilisation ultérieure à fin de vous débarrasser du réseau.

Les nouvelles batteries au lithium permettent une communication précise avec l'onduleur et tienne parfaitement la charge et décharge.

Les nouvelles prises permettent une sécurité maximale ce qui est un plus pour les non initiés qui pourront brancher l'ensemble sans aucune difficulté.

Nous avons choisis les batteries lithium Pylontech pour de multiple raisons:
• Garantie produit de 7 à 10 ans;
• Une vitesse de charge/décharge très rapide;
• Possibilité d'upgrade en capacité quand vous voulez par la suite;
• Aucune limite technique de capacité.

Nous vous proposons deux capacités différentes. Elles sont compatibles l'une avec l'autre.

Stockage batterie Pylontech US3000C

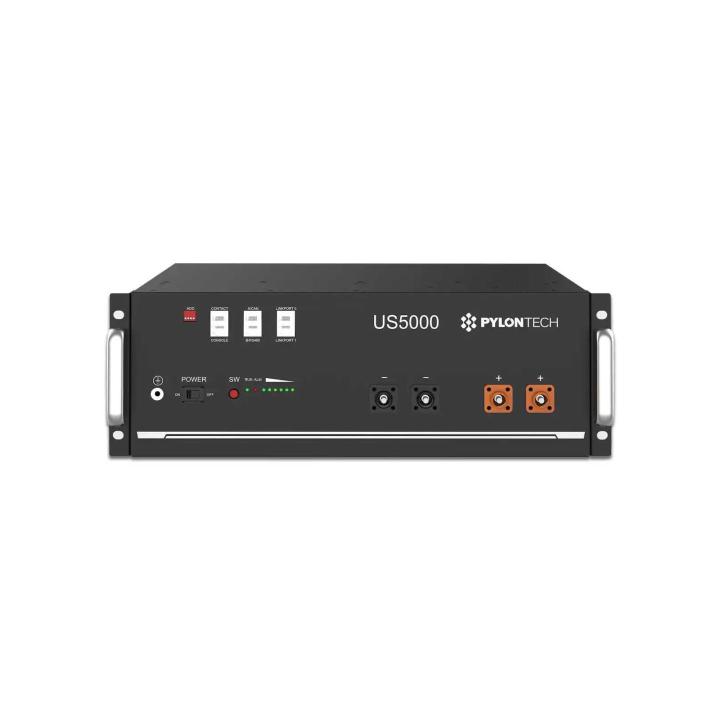

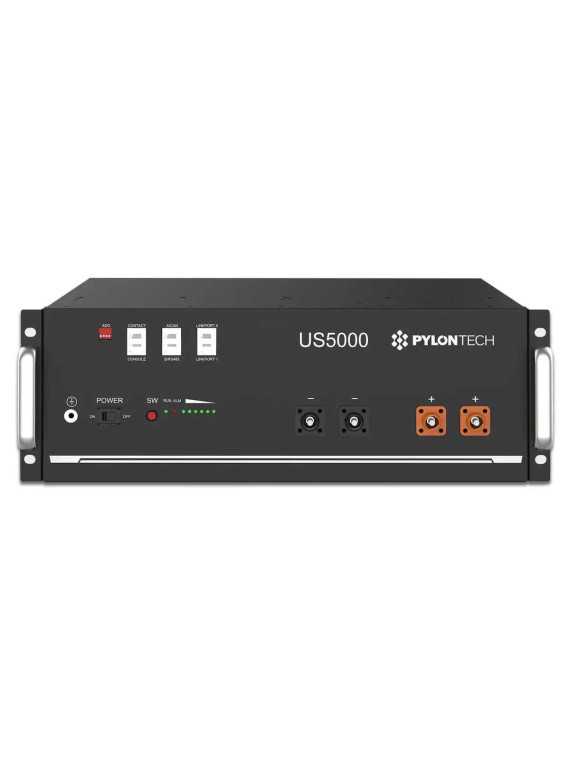

Stockage batterie Pylontech US5000

Capacité nominale 74 Ah

DOD 95%

Capacité nominale 100 Ah

DOD 95%

Tension 48 VDC

Charge/décharge 37 Ah (recommandé) 37 Ah@ (Maximum)

Tension 48 VDC

Charge/décharge 80 Ah (recommandé) 120 Ah@ 15min (Max.)

Cycle >6000, 25°C

Upgradable -> 16 batteries

Cycle >6000, 25°C

Upgradable -> 16 batteries

Avantages • Plus de 6000 cycles à 95% de décharge • Design modulaire compact permettant d'augmenter la capacité facilement • Fournit jusqu'à 3.552KW  • Capacité utile de 4560Wh • Courant court/temps de durée de <2000A/1ms • Cert. de sécurité TüV CE UN38.3  • Prix au kwh : 0,08 cent

Avantages • Plus de 6000 cycles à 95% de décharge • Design modulaire compact permettant d'augmenter la capacité facilement • Fournit jusqu'à 4.8KW  • Capacité utile de 3374Wh • Courant court/temps de durée de <4000A/2ms • Cert. de sécurité TüV CE UN38.3 • Prix au kwh : 0,08 cent

Avis important pour nos clients en Belgique : Dans le cadre de notre engagement envers la conformité réglementaire et la responsabilité environnementale en Belgique, nous tenons à informer nos clients que l'acquisition d'une batterie Pylontech US5000 est assujettie à une cotisation environnementale obligatoire. Un montant de 114,73 € HTVA doit être obligatoirement ajouté pour chaque batterie achetée, en tant que contribution directe à Bebat, l'organisme en charge de la gestion des batteries et accumulateurs en Belgique. Cette mesure s'inscrit dans le respect de la législation environnementale belge en vigueur. Plus d'informations ici Voici la liste de référence et tarif de la cotisation correspondante ! Lors de l'achat de batterie lithium, merci d'ajouter le produit suivant Cotisation environnementale Pylontech US5000 correspondant au nombre de batteries que vous commandez. À défaut, nous recalculerons et facturerons le montant après l'achat.

Eolienne

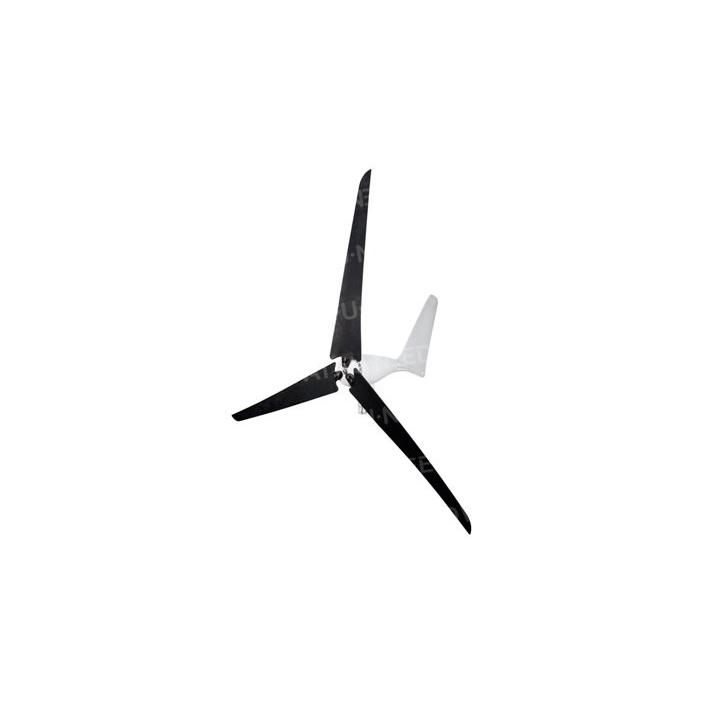

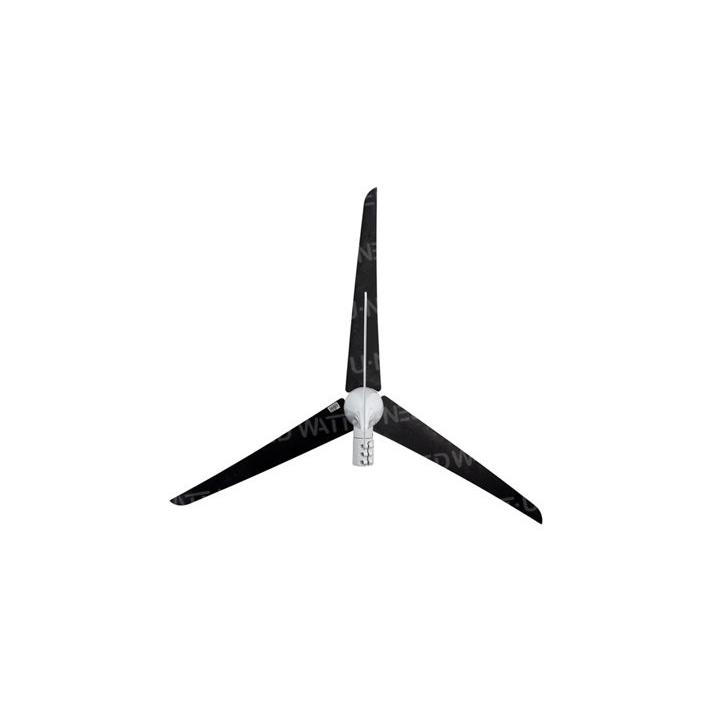

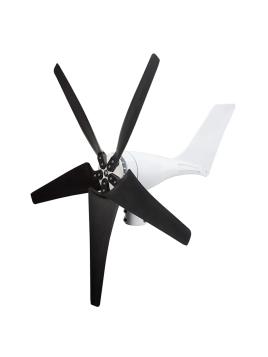

L'éolienne domestique Newmeil X-2000. Aussi bien adapté à une utilisation nautique que pour habitation en milieu urbain ou en site isolé.
Avec son profil aérodynamique et sa durabilité, l'éolienne x-2000 de Newmeil convient parfaitement pour une utilisation en milieu marin.
Son silence et ses très faible vibrations, la rend particulièrement adaptée pour une utilisation en ville.

Garantie 2 ans

Câbles et connecteurs

Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutant’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 8h à 17h.

Montage

L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.

Garantie

Tous les produits ont une garantie individuelle.
Panneaux garantie 20 ans à 80% de la puissance nominale.
Onduleur WKS EVO Circle garantie 2 ans.
