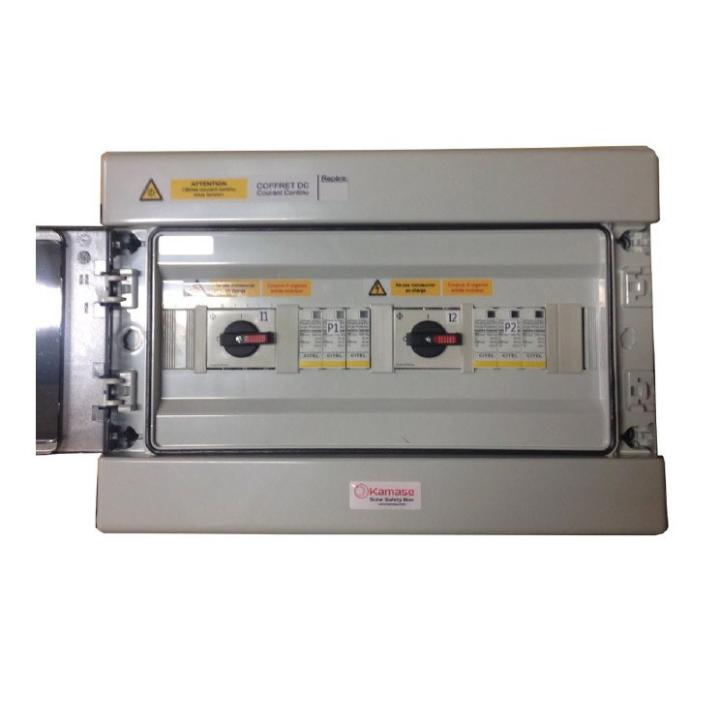

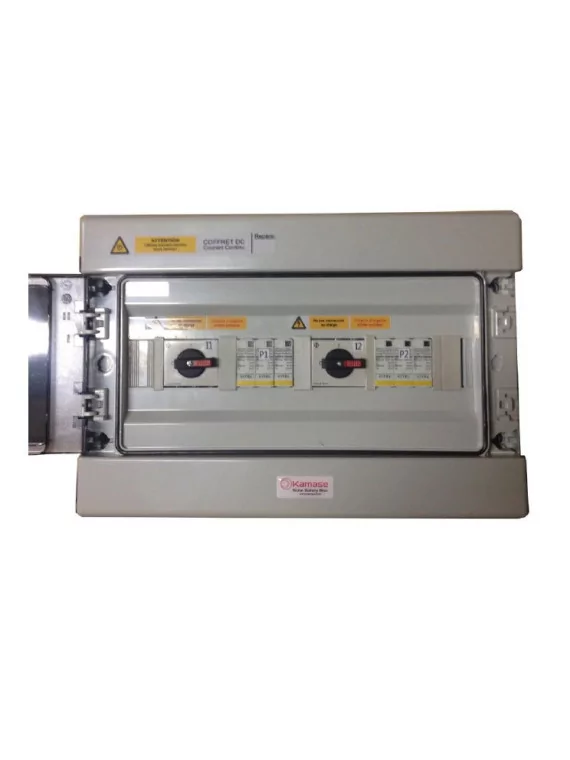

Coffret de coupure et de protection Double conçus pour les installations photovoltaïques résidentielles.
Coffret de coupure et de protection spécifiquement conçus pour les installations photovoltaïques résidentielles :
• Coffret DC équipé pour 2 onduleurs avec deux interrupteurs sectionneurs de la marque Kraus & Naimer. Il est rapide et pratique à installer car il est muni de bornes à ressort Wago qui facilitent le raccordement à l’onduleur. Deux parafoudres DC Citel assurent la protection de l’installation.
Composants |
Caractéristiques |
Fonctions |
| 2 Interrupteurs Sectionneurs | 3 pôles 20A-1000V DC | Sectionnement |
| 2 Parafoudres |
Type 2 photovoltaïque 1000V DC In 15kA Imax 40A |
Protège des surtensions |
| 4 embases MC4 pré-cablées |
Permet le raccordement de 2 strings (1 string sur chaque interrupteur*) |
Raccordement strings DC |
| Bornier de terre | 3 entrées 16mm² / 2 entrées 10mm² | Mise à la Terre |
Conforme à la C15-712-1
• Bornes à ressort 6 à 10mm2 pour une sortie vers l'onduleur.
• Ensemble de presse-étoupes.
• Schéma unifilaire
• Etiquetage suivant les normes UTE
• Emballage cartonné individuel
