Estructura para instalar paneles solares

Sistema de cubierta plana FlatFix para paneles de 98 a 104 cm de ancho

98,03 €

Impuestos incluidos

Referencia: FlatFix-pan-98-a-104

EAN13: 0712971129665

Apueste por la versatilidad con el sistema FlatFix: la solución ideal para sus paneles solares en tejados planos o en el suelo.

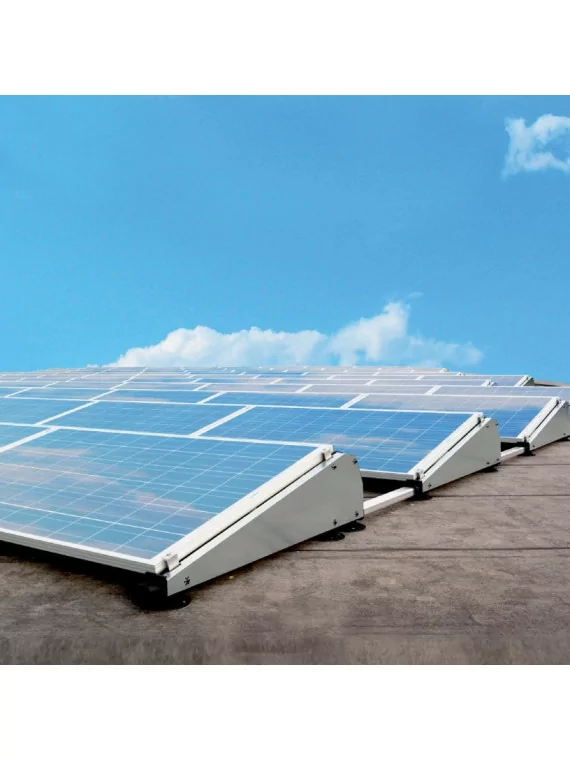

El sistema de montaje FlatFix (adaptado a paneles de 98 a 104 cm) ofrece la máxima flexibilidad para sus instalaciones fotovoltaicas. Ya sea en un tejado plano o directamente sobre el suelo (jardín, terraza, superficie plana), este soporte lastrado garantiza una estabilidad perfecta sin necesidad de taladrar, preservando así la integridad de su soporte.

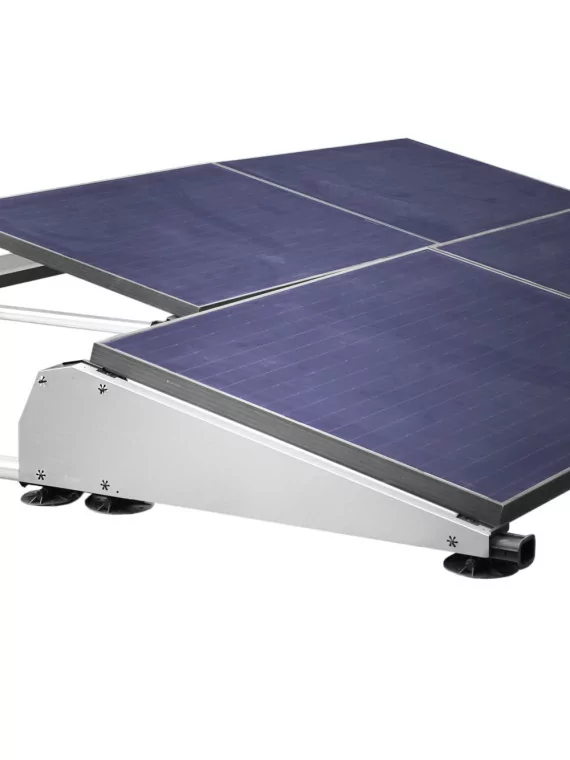

Gracias a su inclinación fija de 13°, garantiza un equilibrio ideal entre rendimiento energético anual y baja resistencia al viento. Su diseño aerodinámico y su sistema de «desacoplamiento térmico» protegen sus módulos de las tensiones mecánicas relacionadas con las variaciones de temperatura. Ligero y robusto, FlatFix se monta en un tiempo récord gracias a su sistema de ensamblaje por clic patentado.

Clames: 30 mm

Número de paneles por fila: 1 panel en el paisaje

Comentarios (0)

No hay reseñas de clientes en este momento.

Sistema de montaje FlatFix Fusion para paneles solares en tejados planos

El FlatFix Fusion es la solución de referencia para la fijación de paneles solares en cubiertas planas sin perforaciones. Gracias a su estructura ligera y flexibilidad de configuración, permite una instalación fotovoltaica a medida.

Incluido

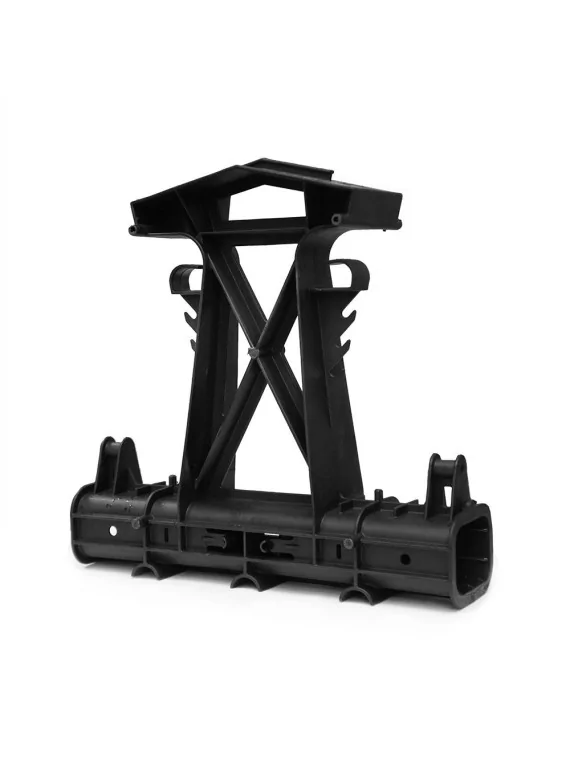

Elemento de base alto (ref : 1007031)

Soporte alto con clip que define el ángulo de inclinación.

Incluido

Base de apoyo (ref : 1007012)

Zócalo protector que estabiliza la estructura en el tejado.

Incluido

Elemento de base bajo (ref : 1007022)

Garantiza la estabilidad y la protección de la cubierta.

Incluido

Perfil de base 1030 mm (ref : 1007195)

Riel horizontal que garantiza la alineación y la rigidez.

Incluido

Pinza intermedia (ref : 1003020)

Fijación intermedia con toma de tierra automática.

Incluido

Pinza final (ref : 1004330)

Permite bloquear firmemente el último panel al final de la fila.

Incluido

Tornillo de montaje M6 (ref : 1000655)

Tornillo de acero inoxidable M6 utilizado para la fijación robusta de pinzas y componentes en la estructura FlatFix Fusion.

Compatible con casi todos los tejados planos

Tanto si su tejado es de betún, EPDM o PVC, FlatFix Fusion se adapta sin necesidad de taladrar. Su diseño universal permite su instalación en cualquier superficie plana, respetando la estanqueidad de su revestimiento.

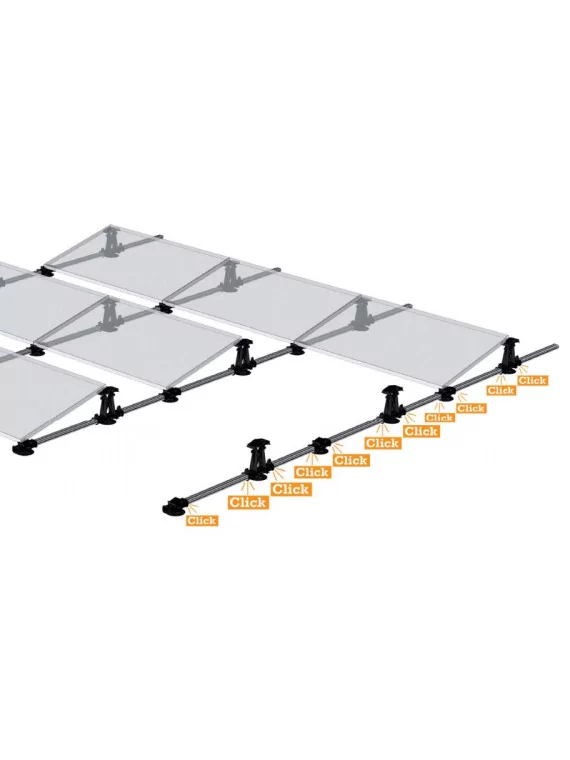

Montaje «Click» ultrarrápido

Los componentes principales se ensamblan mediante articulaciones automáticas. No se necesitan múltiples herramientas: el sistema se encaja fácilmente, lo que reduce drásticamente el tiempo de instalación.

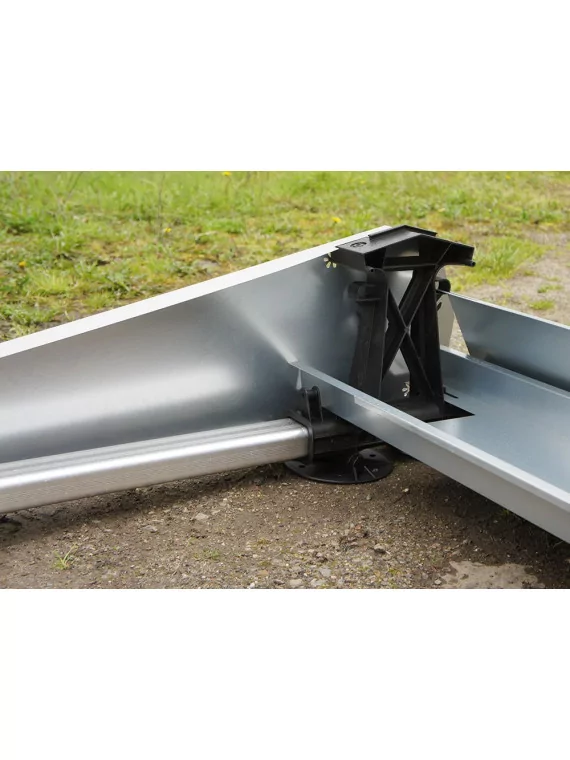

Integridad térmica y protección del edificio

Las articulaciones móviles absorben las dilataciones térmicas. Este sistema desacoplado evita cualquier transmisión de tensión a los paneles solares y preserva la estanqueidad del tejado a largo plazo.

Lastrado estratégico y aerodinámica

Gracias a su ángulo de inclinación de 13° y su diseño aerodinámico, FlatFix Fusion requiere un lastre mínimo en puntos estratégicos, lo que garantiza la estabilidad sin sobrecargar la estructura.

Gestión inteligente del cableado

La estructura incorpora guías para cables que reducen el riesgo de interferencias y evitan el contacto directo entre el cableado y la superficie del tejado.

Transporte y manipulación

Compuesto por un pequeño número de piezas ligeras, el sistema es fácil de transportar y manipular. Solo se necesita una herramienta estándar para el montaje completo.

Flexibilidad y facilidad de instalación

Instalación de paneles solares: más fácil, más rápida y más sencilla gracias a una solución de alto rendimiento. ¿Cómo? Con FlatFix® Fusion, un sistema de montaje modular y versátil diseñado para cubiertas planas pequeñas y medianas. Para usted, esto significa mayor eficiencia y menos complicaciones.

Duración del vídeo: 03:42

¿Cómo configurar su sistema?

1. Seleccione el número de paneles por fila en las opciones.

2. Para varias filas, añada cada configuración a la cesta individualmente.

Nota: Compatible con paneles de 98 cm a 104 cm de ancho.

Productos complementarios al kit básico (no incluidos):

Deflectores de viento laterales

Garantizan la aerodinámica del sistema al cerrar los laterales. Protegen contra el viento y reducen la carga de lastre necesaria.

Deflector derecho Deflector izquierdo

Deflector de viento trasero

Placa protectora trasera que desvía el flujo de aire por encima de los paneles para una máxima estabilidad, manteniendo al mismo tiempo una buena ventilación.

Deflector trasero

Bastidor de lastre

Permite colocar el lastre (ladrillos, bloques de hormigón u otros) de forma segura debajo de la estructura para estabilizarla frente al viento.

Bastidor de lastrado

Preguntas frecuentes: sistema FlatFix Fusion para cubiertas planas

1. ¿Qué dimensiones de paneles son compatibles con FlatFix Fusion? +

Este sistema está específicamente optimizado para paneles fotovoltaicos con una anchura comprendida entre 98 cm y 104 cm. Esta precisión garantiza una fijación robusta y un ajuste perfecto de los componentes aerodinámicos.

2. ¿Cuál es la inclinación de los paneles con este sistema? +

FlatFix Fusion ofrece una inclinación fija de 13°. Este ángulo ha sido rigurosamente calculado para ofrecer el mejor compromiso entre la captación de energía solar, la evacuación natural del agua de lluvia y una baja resistencia al viento.

3. ¿Cómo protege el sistema la estanqueidad de mi tejado? +

Gracias a su dispositivo de desacoplamiento térmico, la estructura permite que los componentes se expandan y contraigan independientemente del soporte. Esto evita cualquier fricción o deterioro de la estanqueidad de su cubierta plana a largo plazo.

4. ¿Por qué FlatFix Fusion es especialmente aerodinámico? +

El uso de deflectores traseros y laterales permite que el viento fluya alrededor de la estructura en lugar de entrar por debajo. Este diseño reduce el efecto de levantamiento y minimiza considerablemente la necesidad de lastre.

5. ¿Es posible instalar este sistema por cuenta propia? +

Sí, este sistema está diseñado para una instalación rápida e intuitiva. Los materiales ligeros y los componentes encajables permiten una instalación eficaz, lo que mejora el rendimiento de la instalación y garantiza una estructura perfectamente segura.

6. ¿Qué materiales se utilizan para garantizar la durabilidad? +

FlatFix Fusion combina aluminio y acero galvanizado de alta calidad para sus elementos estructurales, complementados con componentes sintéticos resistentes a los rayos UV. Esta combinación garantiza una resistencia óptima a la intemperie.

7. ¿El sistema FlatFix Fusion es compatible con todo tipo de cubiertas planas? +

Este sistema versátil es adecuado para la mayoría de los revestimientos de cubiertas planas. Gracias a su ligereza y a la ausencia de fijaciones mecánicas en el techo, respeta la integridad de su estructura y se adapta a las limitaciones específicas de cada edificio.

8. ¿Cómo gestiona el sistema el cableado de los paneles? +

FlatFix Fusion incorpora una gestión inteligente de los cables. La estructura permite fijar y proteger los cables fotovoltaicos de forma ordenada, evitando que queden sueltos sobre el tejado y garantizando así la máxima seguridad eléctrica.
