Kit de fijación al suelo para paneles solares de 160-178 cm

Kit de fijación para estructura de suelo

Kit de fijación a estructura en suelo para paneles solares de 160 cm a 178 cm

147,83 €

Impuestos incluidos

Referencia: 08081

EAN13: 0712971131026

Descubra nuestro kit de fijación sobre estructura de suelo para paneles solares, una solución diseñada para garantizar una instalación segura, estable y duradera. Especialmente estudiado para paneles de 160 cm a 178 cm, este kit versátil se instala perfectamente en tejados planos, suelo, barcos o cualquier otro soporte plano. Gracias a su diseño inteligente, se adapta automáticamente al número de paneles y a la orientación (vertical u horizontal) que seleccione.

Este kit incluye todo el material necesario para un montaje fiable y robusto (sin incluir el lastre). El uso de una estructura de aluminio anodizado ofrece la máxima protección contra la corrosión y asegura una longevidad excepcional ante las inclemencias del tiempo.

Características principales:

Optimizado para paneles de 160 cm a 178 cm de longitud
Compatible con múltiples soportes: estructuras de suelo, tejados planos, barcos y terrazas
Instalación flexible en vertical (portrait) u horizontal (landscape)
Estructura de aluminio anodizado de alta resistencia
Sistema de fijación robusto y duradero para cualquier tipo de panel estándar
Kit completo "listo para instalar" para un ahorro de tiempo óptimo

Opciones personalizables: configure su instalación eligiendo el número de paneles y la disposición adaptada a su espacio.

Atención: Para una configuración en varias líneas (ej: 2 filas de 6 paneles), es imperativo solicitar dos kits de fijación distintos.

✅ Compatibilités vérifiées

▼

Compatible avec :

AIKO NEOSTAR 2S MONO GLASS-GEN2 460Wp

147,48 €

Voir le produit →

AIKO NEOSTAR 3S+ DUAL GLASS-GEN3 470 Wc

147,48 €

Voir le produit →

Leapton N-Type 450Wp TOPCon bifacial

84,95 €

Voir le produit →

Palé de 37 paneles solares AIKO NEOSTAR 3S+...

5.155,23 €

Voir le produit →

Paleta 36X Q-Sun Qrystal N8 N-Type 450Wc bifacial

3.155,47 €

Voir le produit →

Paleta 37X AIKO NEOSTAR 2S MONO GLASS-GEN2 460Wp

5.155,23 €

Voir le produit →

Affichage de 6 sur 7 produits compatibles

ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.

Clames: 28 mm

Número de paneles por fila: 1 panel de retrato

Comentarios (0)

No hay reseñas de clientes en este momento.

Contenido del kit de fijación para paneles solares – Estructura en suelo

Los componentes del kit varían en función del número de paneles.Las uniones de los rieles se incluyen a partir de 2 paneles en horizontal y 3 paneles en vertical (véase la tabla al final de la página).

Incluido

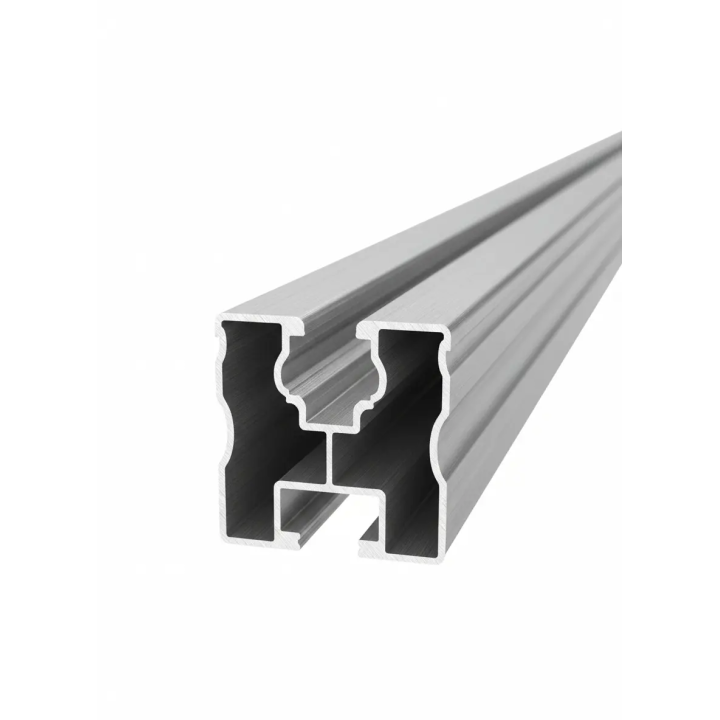

Riel de aluminio 40×40

Soporte principal que garantiza la estructura de la instalación fotovoltaica.

Detalles del producto

Incluido a partir de 2 PV Jonctions de rails

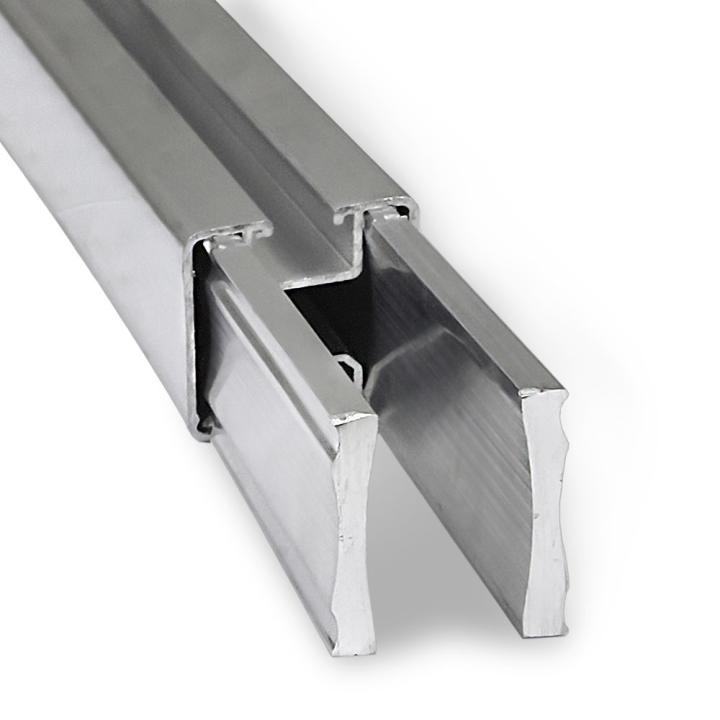

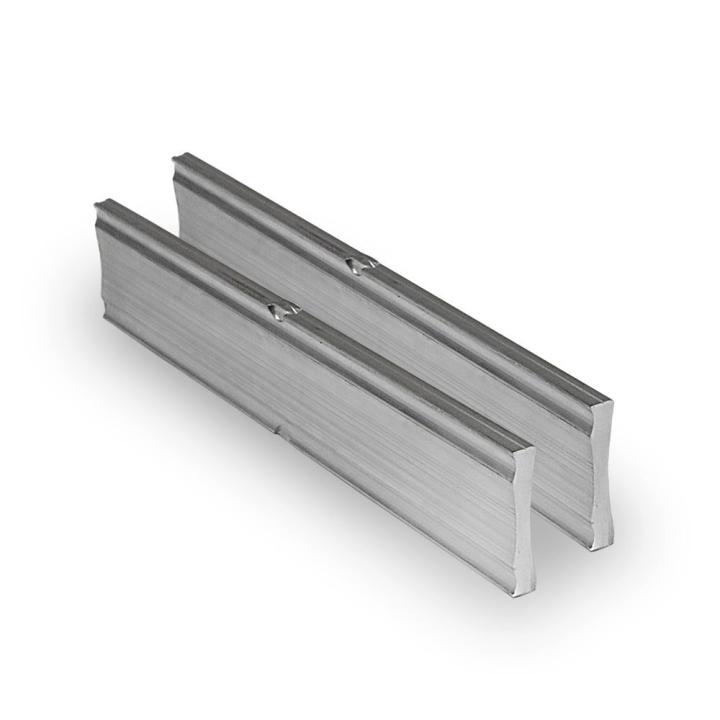

Uniones de rieles

Unión de raíles para filas más largas. Incluido a partir de dos paneles en horizontal y tres paneles en vertical.

Detalles del producto

Incluido si es vertical Grand support en alu

Soporte grande de aluminio (para paneles verticales)

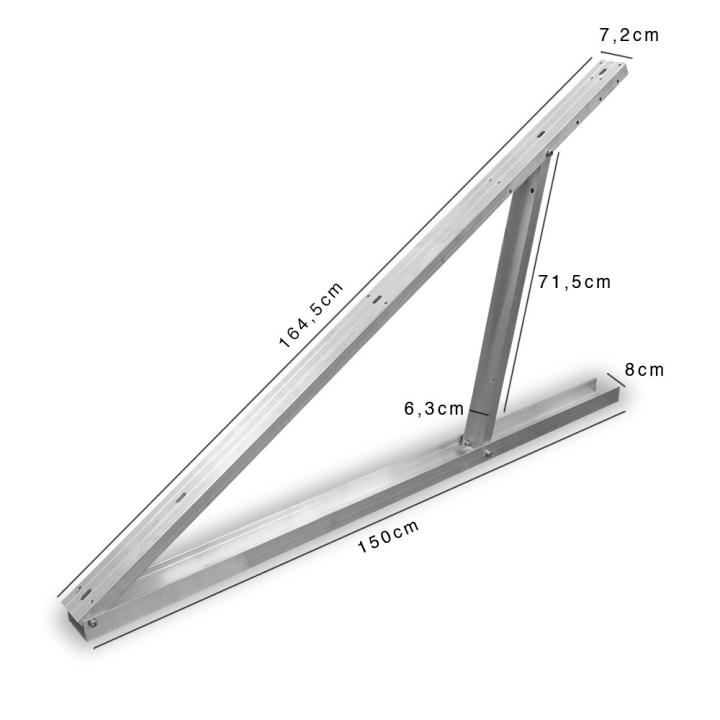

Soporte triangular incluido en el kit para paneles solares en orientación vertical, que permite fijar el riel de aluminio.

Detalles del producto

Incluido si es horizontal Petit support en alu

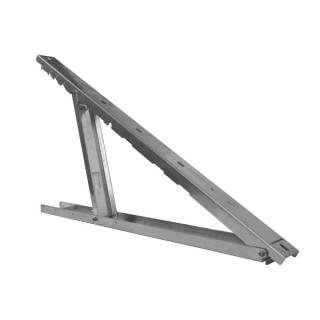

Soporte pequeño de aluminio (para paneles en horizontal)

Permiten un apriete manual rápido durante la instalación.

Detalles del producto

Incluido

Écrou hexagonal à embase crantée DIN 6923 M10

Tuercas hexagonales con ranura M10

Permiten un apriete manual rápido durante la instalación.

Detalles del producto

Incluido

Clips de conexión a tierra Rayvolt

Garantizan la continuidad eléctrica y la conexión a tierra.

Detalles del producto

Incluido

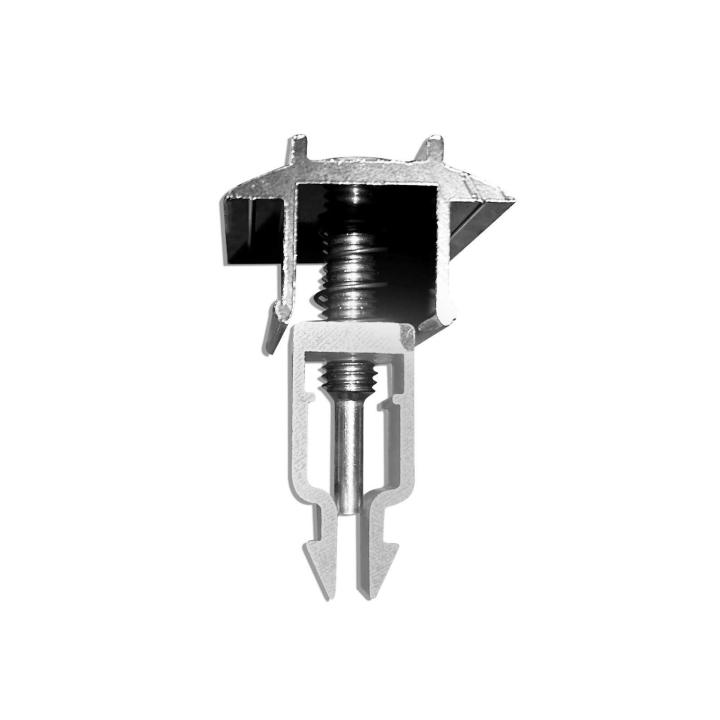

Abrazaderas rápidas

Fijación rápida entre cada panel.

Detalles del producto

Incluido

Cierres rápidos de extremo

Sujeción segura de los paneles en los extremos de la estructura.

Detalles del producto

Incluido

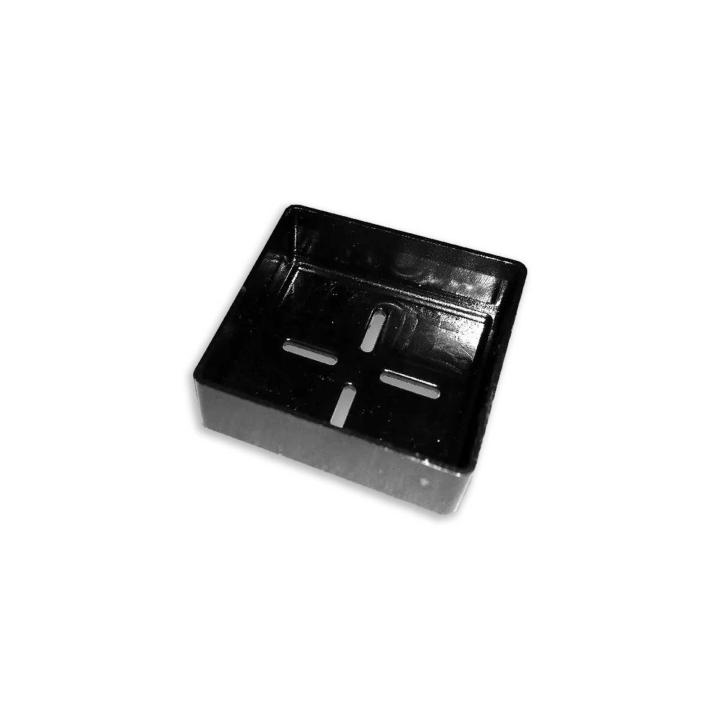

Tapones para rieles 40x40 mm negros

Para un acabado estético y una protección duradera de los rieles de montaje.

Detalles del producto

Incluido

Tornillos de cabeza martillo M10

Ideal para una fijación fácil y fiable.

Detalles del producto

¿Cómo elegir un kit adecuado para mis paneles?

El kit de fijación es adecuado para todos los tejados de tejas. Gracias a sus opciones, se adapta a la disposición de sus paneles.

Las fijaciones son compatibles con paneles de dimensiones estándar (aproximadamente 1,60 m x 1 m).

1. Seleccione la cantidad de paneles en vertical u horizontal

Elija, por fila, la cantidad de paneles dispuestos en vertical u horizontal.

Ejemplo: la disposición que se muestra al lado requiere 3 kits de fijación:

1.º kit para la fila 1: 3 paneles en vertical
2.º kit para la fila 2: 2 paneles en horizontal
3.º kit para la fila 3: 2 paneles en horizontal

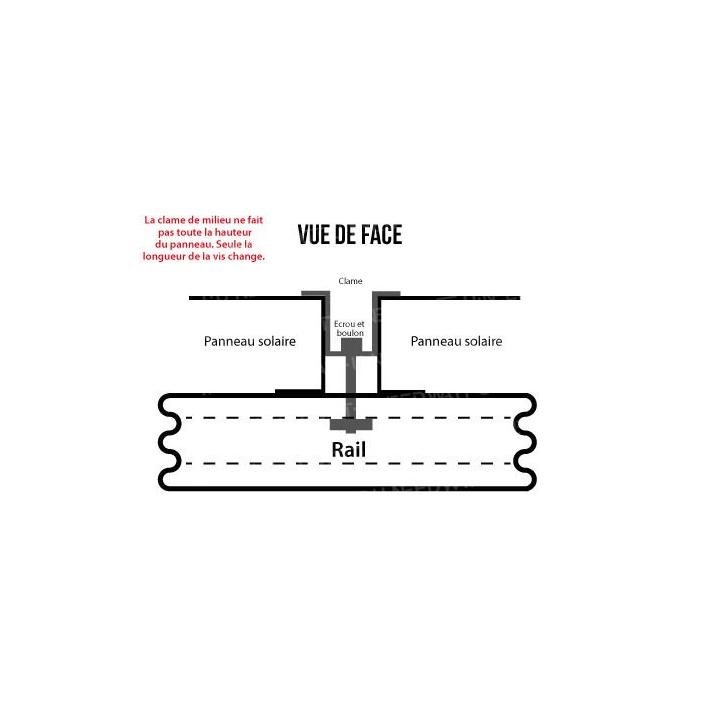

2. Seleccione la abrazadera adecuada para su panel

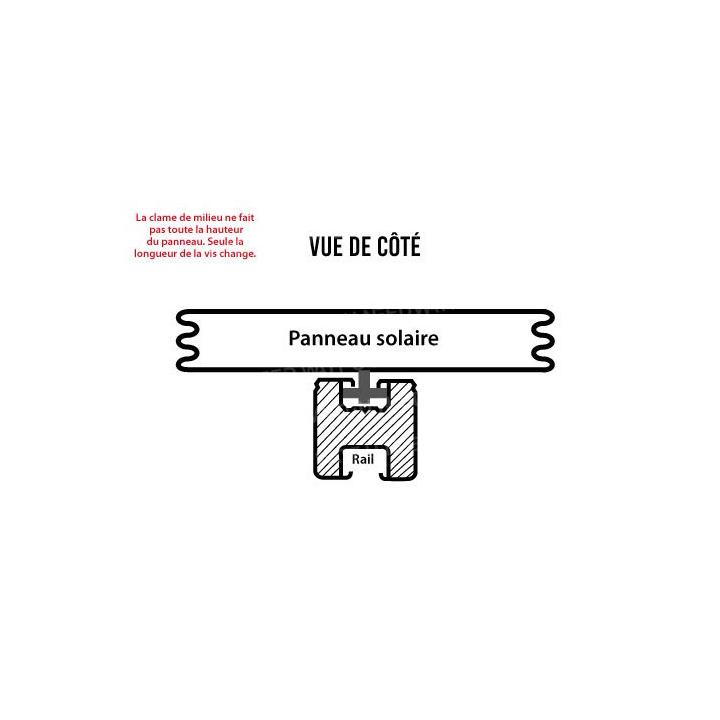

La abrazadera sirve para fijar el panel al riel de aluminio. Su altura debe corresponder al grosor del marco de su panel para garantizar una sujeción sólida.

Alturas disponibles: 28 - 30 - 35 - 40 - 45 - 50 mm

Detalle del material suministrado en función de la cantidad de paneles

Paneles verticales

Número de paneles	Riel (m)	Detalle de los rieles*	Unión	Soporte grande de aluminio	Abrazadera central	Abrazadera final	Perno de cabeza martillo M10	Tuercas hexagonales M10	Rayvolt	Tapón de carril
1 panel	2,4	(2 x 1,20 m)	0	2	0	4	4	4	1	4
2 paneles	4,8	(2 x 2,40 m)	0	2	2	4	6	6	2	4
3 paneles	7,2	(4 x 1,80 m)	2	3	4	4	8	8	3	4
4 paneles	9,6	(4 x 2,40 m)	2	4	6	4	10	10	4	4
5 paneles	12,0	(4 x 2,40 m y 2 x 1,20 m)	4	5	8	4	12	12	5	4
6 paneles	14,4	(6 x 2,40 m)	4	5	10	4	14	14	6	4
7 paneles	16,8	(6 x 2,40 m y 2 x 1,20 m)	6	6	12	4	16	16	7	4
8 paneles	19,2	(8 x 2,40 m)	6	6	14	4	18	18	8	4
9 paneles	21,6	(8 x 2,40 m y 2 x 1,20 m)	8	7	16	4	20	20	9	4
10 paneles	24,0	(10 x 2,40 m)	8	8	18	4	22	22	10	4
11 paneles	26,4	(10 x 2,40 m y 2 x 1,20 m)	10	8	20	4	24	24	11	4
12 paneles	28,8	(12 x 2,40 m)	10	9	22	4	26	26	12	4
13 paneles	31,2	(12 x 2,40 m y 2 x 1,20 m)	12	10	24	4	28	28	13	4
14 paneles	33,6	(14 x 2,40 m)	12	11	26	4	30	30	14	4
15 paneles	36,0	(14 x 2,40 m y 2 x 1,20 m)	14	11	28	4	32	32	15	4
16 paneles	38,4	(16 x 2,40 m)	14	12	30	4	34	34	16	4
17 paneles	40,8	(16 x 2,40 m y 2 x 1,20 m)	16	13	32	4	36	36	17	4
18 paneles	43,2	(18 x 2,40 m)	16	13	34	4	38	38	18	4
19 paneles	45,6	(18 x 2,40 m y 2 x 1,20 m)	18	14	36	4	40	40	19	4
20 paneles	48,0	(20 x 2,40 m)	18	15	38	4	42	42	20	4

* Los detalles de los rieles se proporcionan a título indicativo y dependen del tamaño de los paneles.

Paneles en horizontal

Número de paneles	Riel (m)	Detalle de los rieles*	Unión	Pequeño soporte de aluminio	Abrazadera central	Abrazadera final	Perno de cabeza martillo M10	Tuercas hexagonales M10	Rayvolt	Tapón de carril
1 panel	3,6	(2 x 1,80 m)	0	2	0	4	4	4	1	4
2 paneles	7,2	(4 x 1,80 m)	2	3	2	4	6	6	2	4
3 paneles	10,8	(6 x 1,80 m)	4	4	4	4	8	8	3	4
4 paneles	14,4	(8 x 1,80 m)	6	5	6	4	10	10	4	4
5 paneles	18	(10 x 1,80 m)	8	6	8	4	12	12	5	4
6 paneles	21,6	(12 x 1,80 m)	10	7	10	4	14	14	6	4
7 paneles	25,2	(14 x 1,80 m)	12	8	12	4	16	16	7	4
8 paneles	28,8	(16 x 1,80 m)	14	9	14	4	18	18	8	4
9 paneles	32,4	(18 x 1,80 m)	16	10	16	4	20	20	9	4
10 paneles	36	(20 x 1,80 m)	18	11	18	4	22	22	10	4
11 paneles	39,6	(22 x 1,80 m)	20	12	20	4	24	24	11	4
12 paneles	43,2	(24 x 1,80 m)	22	13	22	4	26	26	12	4
13 paneles	46,8	(26 x 1,80 m)	24	14	24	4	28	28	13	4
14 paneles	50,4	(28 x 1,80 m)	26	15	26	4	30	30	14	4
15 paneles	54	(30 x 1,80 m)	28	16	28	4	32	32	15	4
16 paneles	57,6	(32 x 1,80 m)	30	17	30	4	34	34	16	4
17 paneles	61,2	(34 x 1,80 m)	32	18	32	4	36	36	17	4
18 paneles	64,8	(36 x 1,80 m)	34	19	34	4	38	38	18	4
19 paneles	68,4	(38 x 1,80 m)	36	20	36	4	40	40	19	4
20 paneles	72	(40 x 1,80 m)	38	21	38	4	42	42	20	4

* Los detalles de los rieles se proporcionan a título indicativo y dependen del tamaño de los paneles.

Preguntas frecuentes: kit de fijación a estructura en el suelo

1. ¿Puedo instalar este kit yo mismo?

Sí, este kit está diseñado para que cualquier persona con algunos conocimientos de bricolaje pueda instalarlo fácilmente.

2. ¿El kit es resistente a la intemperie?

Sí, todos los componentes son de acero inoxidable con revestimiento anticorrosión, lo que garantiza una resistencia óptima a la lluvia, el viento y los rayos UV.

3. ¿Es este kit compatible con paneles solares?

Sí, el kit es compatible con la mayoría de los paneles solares estándar, ya que ofrece una fijación estable y segura para instalaciones en el suelo o en tejados planos.

4. ¿Puedo instalar este kit en un tejado plano?

Sí, este kit se puede instalar en un tejado plano siguiendo las recomendaciones de lastrado para garantizar la estabilidad y la seguridad de la estructura.

5. ¿Es necesario prever un lastre para la estructura?

Sí, el lastre es necesario en función de la superficie, el tipo de suelo o el tejado plano, así como de la fuerza del viento local. La guía proporcionada indica el peso recomendado y la forma de fijar los lastres.

6. ¿El kit permite ajustar la inclinación de los paneles solares?

Sí, es posible ajustar la inclinación para optimizar la exposición solar y la producción de energía, tanto en suelo como en tejado plano.

7. ¿Este kit es adecuado para todo tipo de suelos?

Es adecuado para suelos estables y planos (hormigón, grava compacta, suelo estabilizado). Para suelos blandos o inestables, puede ser necesario un refuerzo o un lastre adicional.

8. ¿Qué herramientas se necesitan para la instalación?

Las herramientas necesarias son las habituales: taladro, llave, destornillador y, eventualmente, unos alicates. No se necesita ninguna herramienta específica.
