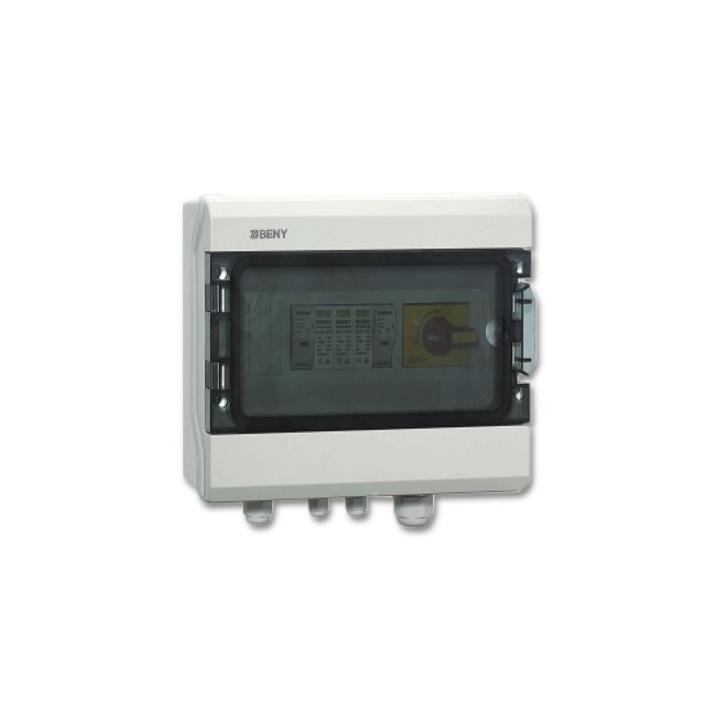

La caja de protección contra sobretensiones DC ZJBENY es la solución ideal para proteger su instalación fotovoltaica contra sobretensiones y picos de tensión causados por rayos. Diseñada para sistemas solares de hasta 1000 V CC, ofrece una protección fiable y duradera para sus paneles e inversores.
Dotado de una entrada y una salida, este sencillo modelo de 32 A es perfecto para instalaciones residenciales o pequeñas instalaciones comerciales. Su caja estanca IP65 garantiza una resistencia óptima a las condiciones exteriores, lo que asegura la máxima seguridad y una mayor longevidad de sus equipos.
Características principales:
Ventajas:
La caja pararrayos ZJBENY DC 1000V 32A garantiza una protección óptima de su sistema solar, al tiempo que asegura un rendimiento y una fiabilidad a largo plazo.
El protector contra sobretensiones de entrada única ZJBENY DC es una solución de protección esencial para instalaciones fotovoltaicas de una sola cadena. Diseñado para sistemas de hasta 1000V CC, protege eficazmente sus paneles solares, cables e inversores contra sobretensiones, descargas atmosféricas y picos de tensión transitorios.
Este modelo tiene una entrada desde los paneles solares y una salida hacia el inversor MPPT, proporcionando una protección completa para la cadena fotovoltaica.
El portafusibles con protección de contacto evita cualquier riesgo eléctrico para el instalador. Está equipado con fusibles de 15 A para los polos positivo y negativo, lo que garantiza la máxima seguridad.
El protector contra sobretensiones SPD de tipo 2 integrado (modelo BUD-40/3) protege contra sobretensiones de hasta 40 kA conforme a la norma EN 50539. Un indicador LED permite comprobar visualmente el estado del dispositivo.
La caja incorpora un interruptor-seccionador DC 1000V 32A (modelo BYT.2-32/BYS), conforme a la norma IEC 60947-3, que garantiza un aislamiento total entre los paneles y el inversor.
Cada caja ZJBENY se somete a pruebas individuales antes de su entrega, según las normas TUV, CE, UL, KEMA y SAA, lo que garantiza su fiabilidad y durabilidad.
La caja está alojada en un armario BX-13 fabricado en policarbonato/ABS de alta resistencia. Ofrece protección IP65 contra el polvo y la humedad, así como resistencia mecánica IK10.
Compacta y ligera (292 x 220 x 120 mm), es fácil de instalar como unidad mural, con prensaestopas adecuados para cables de 2,5 a 16 mm².
El protector de sobretensión ZJBENY DC 1000V 32A es ideal para proteger una instalación solar residencial de 3 a 6 kWp con una única cadena de paneles conectados a un inversor MPPT.
Por ejemplo, en una vivienda con 10 paneles solares de 400 W (es decir, 4 kWp), la caja asegura el enlace entre los paneles y el inversor contra sobretensiones debidas a rayos o variaciones de la red.
Su diseño compacto y su sencilla instalación la hacen ideal para sistemas de autoconsumo e instalaciones conectadas a la red.
| Características | |
|---|---|
| Modelo | BHS-1/1/1 |
| Entradas / Salidas | 1 cadena / 1 cadena |
| Tensión máxima | 1000V CC |
| Corriente de cortocircuito (Isc) | 15A (modificable) |
| Corriente máxima de salida | 32A |
| Carcasa | BX-13 - Policarbonato / ABS |
| Protección | IP65 / IK10 |
| Interruptor-seccionador | BYT.2-32/BYS - 1000V 32A CC |
| Descargador de sobretensiones | Tipo 2 SPD - 40 kA máx (BUD-40/3) |
| Dimensiones | 292 x 220 x 120 mm |
| Temperatura de funcionamiento | -20°C a +60°C |
| Certificaciones | TUV, CE, UL, KEMA, SAA |
1. ¿Para qué sirve un descargador de sobretensiones CC en una instalación solar?
Protege los equipos fotovoltaicos (paneles, inversor, cableado) contra sobretensiones causadas por rayos o perturbaciones eléctricas.
2. ¿Cuál es la diferencia entre un protector contra sobretensiones de tipo 1 y de tipo 2?
El tipo 1 protege contra los rayos directos, mientras que el tipo 2 (como se muestra aquí) protege contra las sobretensiones inducidas o indirectas.
3. 3. ¿Se puede utilizar esta caja con cualquier inversor?
Sí, el ZJBENY es compatible con todos los inversores DC 1000V MPPT, independientemente de la marca.
4. ¿Dónde debe instalarse el protector contra sobretensiones?
Se coloca entre los paneles solares y el inversor, preferiblemente cerca del inversor para una mejor protección.
5. ¿Es necesario realizar un mantenimiento del pararrayos?
No requiere ningún mantenimiento complejo.
