Struktur zum Anbringen von Sonnenkollektoren

FlatFix Flachdachsystem für 98 bis 104 cm breite Paneele

98,03 €

Inklusive Steuer

Referenz: FlatFix-pan-98-a-104

EAN13: 0712971129665

Entscheiden Sie sich für Vielseitigkeit mit dem FlatFix-System: die ideale Lösung für Ihre Solarmodule auf Flachdächern oder am Boden.

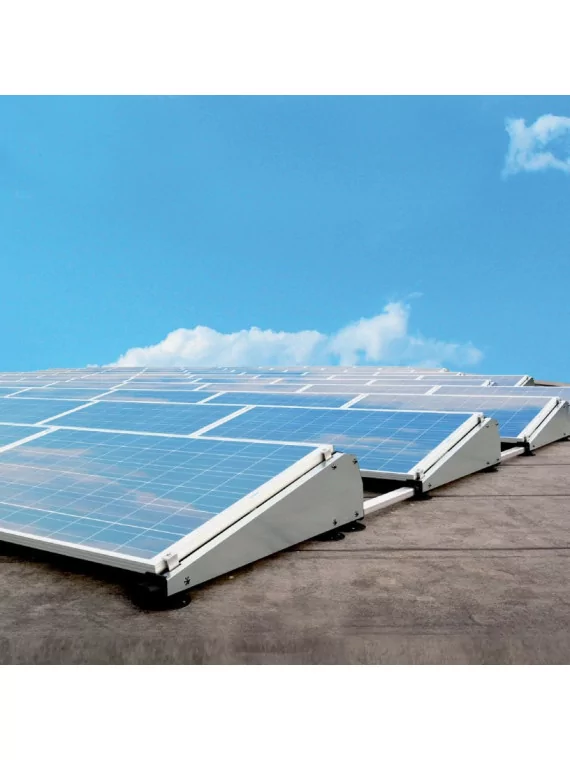

Das Montagesystem FlatFix (geeignet für Module von 98 bis 104 cm) bietet maximale Flexibilität für Ihre Photovoltaikanlagen. Ob auf einem Flachdach oder direkt auf dem Boden (Garten, Terrasse, ebene Fläche) – diese beschwerte Halterung garantiert perfekte Stabilität ohne Bohren und schont so die Unversehrtheit Ihres Untergrunds.

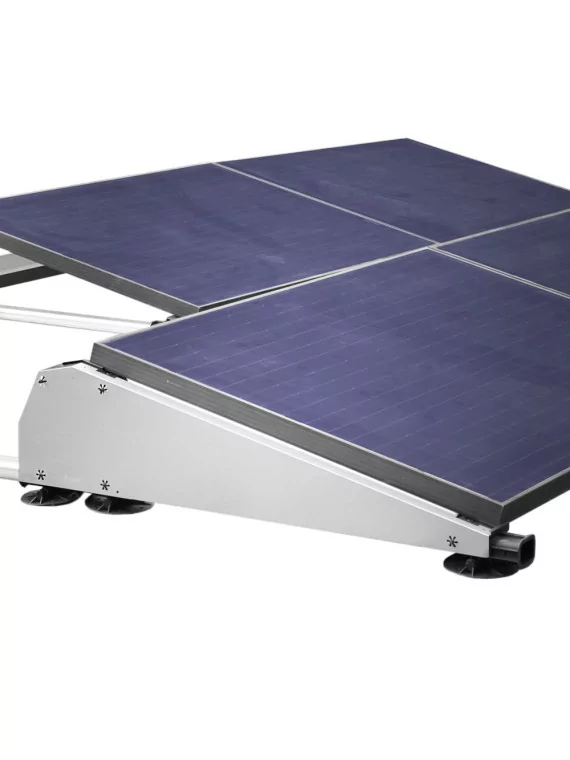

Dank seiner festen Neigung von 13° bietet es einen idealen Kompromiss zwischen jährlichem Energieertrag und geringem Windwiderstand. Sein aerodynamisches Design und sein „thermisches Entkopplungssystem” schützen Ihre Module vor mechanischen Belastungen durch Temperaturschwankungen. Das leichte und robuste FlatFix lässt sich dank seiner patentierten Klickverbindung in Rekordzeit montieren.

Clames: 30 mm

Number of panels per row: 1 panel in landscape

Kommentare (0)

Aktuell keine Kunden-Kommentare

FlatFix Fusion Montagesystem für Solarmodule auf Flachdächern

FlatFix Fusion ist die Referenzlösung für die schraubenlose Befestigung von Solarmodulen auf Flachdächern. Dank seiner leichten Struktur und flexiblen Konfiguration ermöglicht es eine maßgeschneiderte Photovoltaik-Installation.

Inklusive

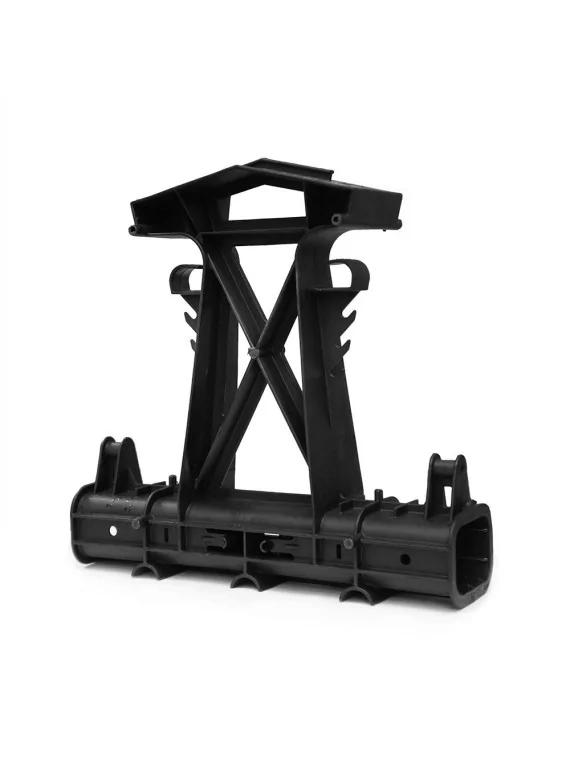

Basiselement hoch (ref : 1007031)

Aufsteckbare obere Halterung, die den Neigungswinkel bestimmt.

Inklusive

Dachstützfuß (ref : 1007012)

Schutzsockel, der die Struktur auf dem Dach stabilisiert.

Inklusive

Basiselement niedrig (ref : 1007022)

Sorgt für Stabilität und Schutz des Daches.

Inklusive

Basisprofil 1030 mm (ref : 1007195)

Horizontale Schiene, die Ausrichtung und Steifigkeit garantiert.

Inklusive

Mittelklemme (ref : 1003020)

Zwischenbefestigung mit automatischer Erdung.

Inklusive

Endklemme (ref : 1004330)

Ermöglicht das sichere Verriegeln des letzten Moduls am Reihenende.

Inklusive

M6 Montageschraube (ref : 1000655)

Edelstahl-M6-Montageschraube zur robusten Befestigung von Klemmen und Komponenten an der FlatFix Fusion-Struktur.

Kompatibel mit fast allen Flachdächern

Ob Ihr Dach aus Bitumen, EPDM oder PVC besteht, FlatFix Fusion lässt sich ohne Bohren anbringen. Dank seines universellen Designs kann es auf jeder ebenen Fläche montiert werden, ohne die Dichtigkeit Ihrer Dachdeckung zu beeinträchtigen.

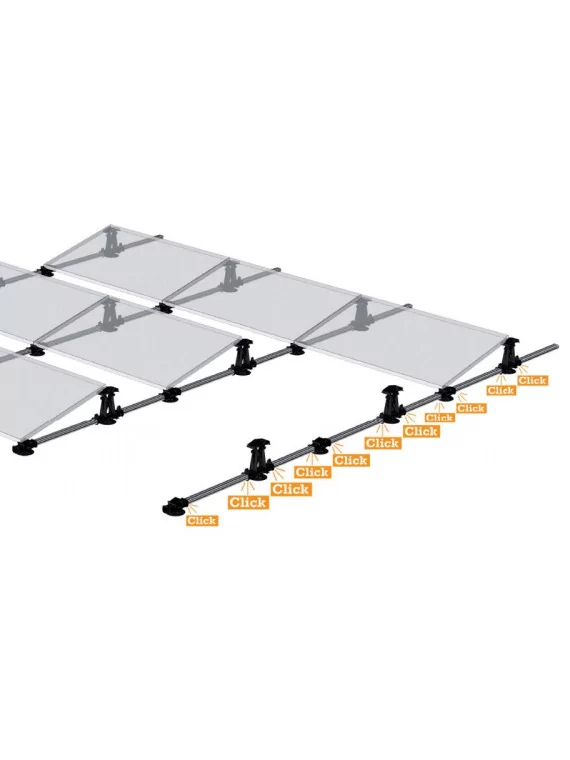

Superschnelle „Klick”-Montage

Die Hauptkomponenten werden über selbstverriegelnde Gelenke miteinander verbunden. Es sind keine zusätzlichen Werkzeuge erforderlich: Das System lässt sich leicht zusammenstecken, was die Montagezeit drastisch reduziert.

Thermische Integrität und Schutz des Gebäudes

Die beweglichen Gelenke absorbieren thermische Ausdehnungen. Dieses entkoppelte System verhindert jegliche Spannungsübertragung auf die Solarmodule und gewährleistet langfristig die Dichtigkeit des Daches.

Strategische Ballastierung und Aerodynamik

Dank seines Neigungswinkels von 13° und seines stromlinienförmigen Designs benötigt FlatFix Fusion nur eine minimale Ballastierung an strategischen Punkten, wodurch Stabilität ohne strukturelle Überlastung gewährleistet ist.

Intelligentes Kabelmanagement

Die Struktur verfügt über integrierte Kabelführungen, um das Risiko von Störungen zu verringern und einen direkten Kontakt zwischen der Verkabelung und der Dachoberfläche zu verhindern.

Transport und Handhabung

Das System besteht aus wenigen leichten Teilen und ist daher einfach zu transportieren und zu handhaben. Für die komplette Montage ist nur ein einziges Standardwerkzeug erforderlich.

Flexibilität und einfache Installation

Solarpanel-Installation – Einfacher, schneller und unkomplizierter dank einer leistungsstarken Lösung. Wie? Mit FlatFix® Fusion, einem modularen und vielseitigen Montagesystem für kleine bis mittelgroße Flachdächer. Für Sie bedeutet das mehr Effizienz und weniger Komplikationen.

Videodauer: 03:42

Wie konfigurieren Sie Ihr System?

1. Wählen Sie aus den Optionen die Anzahl der Module pro Reihe aus.

2. Bei mehreren Reihen legen Sie jede Konfiguration einzeln in den Warenkorb.

Hinweis: Kompatibel mit Paneelen mit einer Breite von 98 cm bis 104 cm.

Ergänzende Produkte zum Basisset (nicht im Lieferumfang enthalten):

Seitliche Windabweiser

Sorgt für die Aerodynamik des Systems, indem es die Seiten verschließt. Schützt vor Wind und reduziert die erforderliche Ballastierung.

Rechter Windabweiser Linker Windabweiser

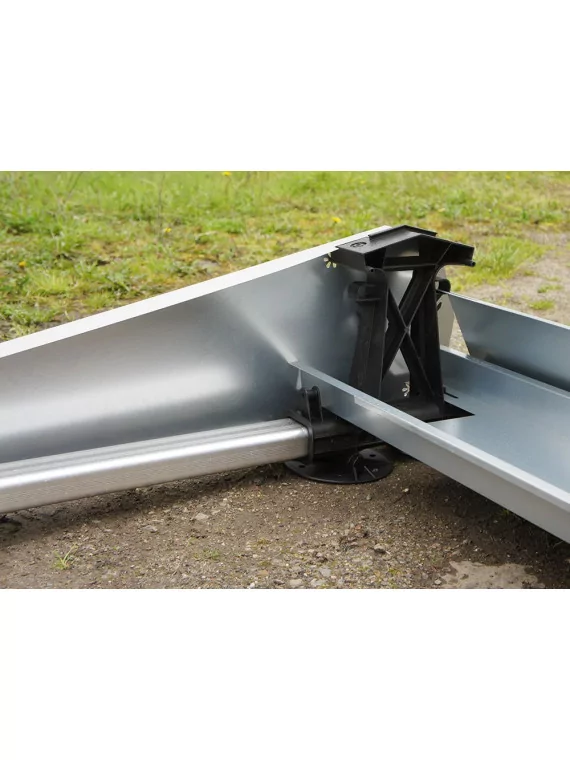

Heckwindabweiser

Heck-Schutzplatte, die den Luftstrom über die Paneele umleitet und so für maximale Stabilität bei guter Belüftung sorgt.

Heckdeflektor

Ballastgestell

Ermöglicht die sichere Anbringung von Ballast (Ziegelsteine, Betonblöcke oder Ähnliches) unter der Konstruktion, um diese bei Wind zu stabilisieren.

Ballastgestell

FAQ – FlatFix Fusion-System für Flachdächer

1. Welche Modulabmessungen sind mit FlatFix Fusion kompatibel? +

Dieses System ist speziell für Photovoltaikmodule mit einer Breite zwischen 98 cm und 104 cm optimiert. Diese Präzision gewährleistet eine robuste Befestigung und eine perfekte Anpassung der aerodynamischen Komponenten.

2. Wie ist die Neigung der Module bei diesem System? +

FlatFix Fusion bietet eine feste Neigung von 13°. Dieser Winkel wurde sorgfältig berechnet, um den besten Kompromiss zwischen der Gewinnung von Sonnenenergie, dem natürlichen Abfluss von Regenwasser und einem geringen Windwiderstand zu bieten.

3. Wie schützt das System die Dichtigkeit meines Daches? +

Dank seiner thermischen Entkopplung ermöglicht die Konstruktion, dass sich die Komponenten unabhängig vom Untergrund ausdehnen und zusammenziehen können. Dadurch wird langfristig jede Reibung oder Beschädigung der Dichtigkeit Ihres Flachdachs vermieden.

4. Warum ist FlatFix Fusion besonders aerodynamisch? +

Durch die Verwendung von Heck- und Seitenabweiser kann der Wind um die Konstruktion herumströmen, anstatt darunter einzudringen. Dieses Design reduziert den Hebeeffekt und minimiert den Bedarf an Ballast erheblich.

5. Kann man dieses System selbst installieren? +

Ja, dieses System ist für eine schnelle und intuitive Installation konzipiert. Die leichten Materialien und die aufsteckbaren Komponenten ermöglichen eine effiziente Montage, verbessern die Leistung der Anlage und gewährleisten gleichzeitig eine absolut sichere Konstruktion.

6. Welche Materialien werden verwendet, um die Langlebigkeit zu gewährleisten? +

FlatFix Fusion kombiniert hochwertiges Aluminium und verzinkten Stahl für seine Strukturelemente, ergänzt durch UV-beständige Kunststoffkomponenten. Diese Kombination sorgt für optimale Witterungsbeständigkeit.

7. Ist das FlatFix Fusion-System mit allen Arten von Flachdächern kompatibel? +

Dieses vielseitige System eignet sich für die meisten Flachdachabdeckungen. Dank seines geringen Gewichts und der fehlenden mechanischen Befestigung am Dach bleibt die Integrität Ihrer Konstruktion erhalten, während sich das System an die spezifischen Anforderungen jedes Gebäudes anpasst.

8. Wie wird die Verkabelung der Module gehandhabt? +

Das FlatFix Fusion verfügt über ein intelligentes Kabelmanagement. Die Struktur ermöglicht eine ordentliche Befestigung und Schutz der Photovoltaikkabel, sodass diese nicht auf dem Dach herumliegen und somit maximale elektrische Sicherheit gewährleistet ist.
