Befestigungsset für Stahlblechdächer – Novotegra
105,02 €
Inklusive Steuer
0807
0712971129481
Befestigungsset für Trapezblechdächer – Novotegra
Optimieren Sie die Installation Ihrer Solarmodule mit diesem leistungsstarken Befestigungsset für Trapezblechdächer. Es ist für eine schnelle und effiziente Montage konzipiert und gewährleistet zudem die elektrische Leitfähigkeit zwischen dem Befestigungssystem und dem Dach, wodurch Sicherheit und Langlebigkeit garantiert werden.
- Schnelle und zuverlässige Installation
- Kompatibel mit Hochformat
- Anzahl der Module nach Bedarf konfigurierbar
- Hochwertige Materialien für optimale Langlebigkeit
Dieses Set ist ideal für alle industriellen oder privaten Dachprojekte und vereint Leistung, Sicherheit und einfache Installation.
✅
Compatibilités vérifiées
▼
Compatible avec :
ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.

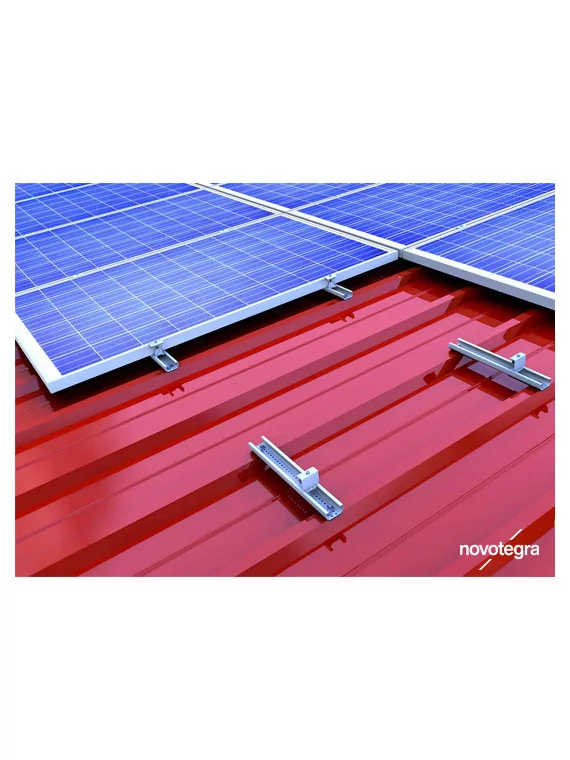

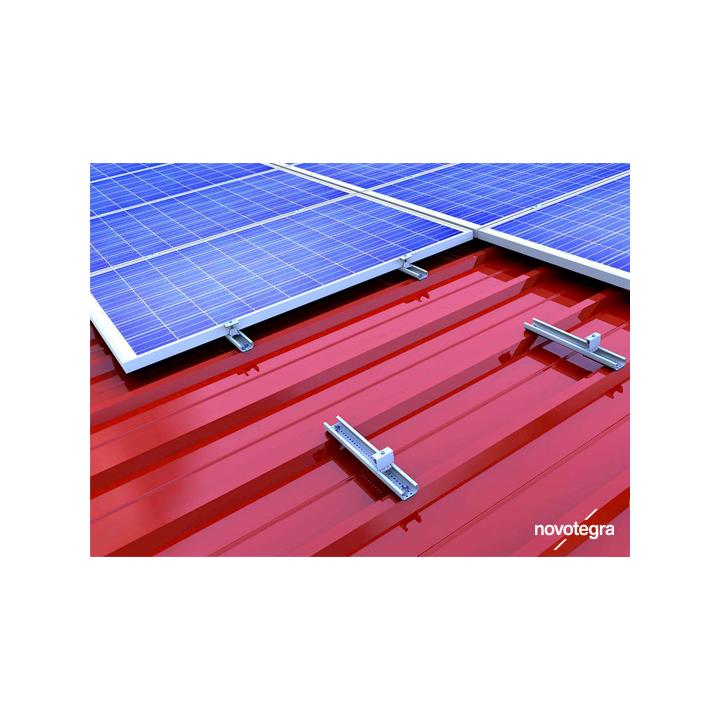

Dieses Kit enthält das Material, das Sie für die Befestigung Ihrer Photovoltaikmodule auf Trapezblechdächern benötigen.
Wählen Sie einfach in den Optionen die Anzahl der Paneele aus, die im Hochformat auf Ihrem Dach angeordnet sind >> der Inhalt des Befestigungssets passt sich automatisch an. Das Befestigungssystem ist auch mit einer Installation im Querformat kompatibel und bietet eine hohe Flexibilität bei der Verwendung.
Vorteile des Befestigungssystems :
- Wenige Komponenten, vollständig vorkonfektioniert.
- Geringe Materialkosten und sehr einfache Handhabung
- Hohe Haltekräfte durch spanlose Direktbefestigung mit zugelassenen Dünnblechschrauben.
- Wenig Montagewerkzeug erforderlich
__ETS_EMBED_Mg==__

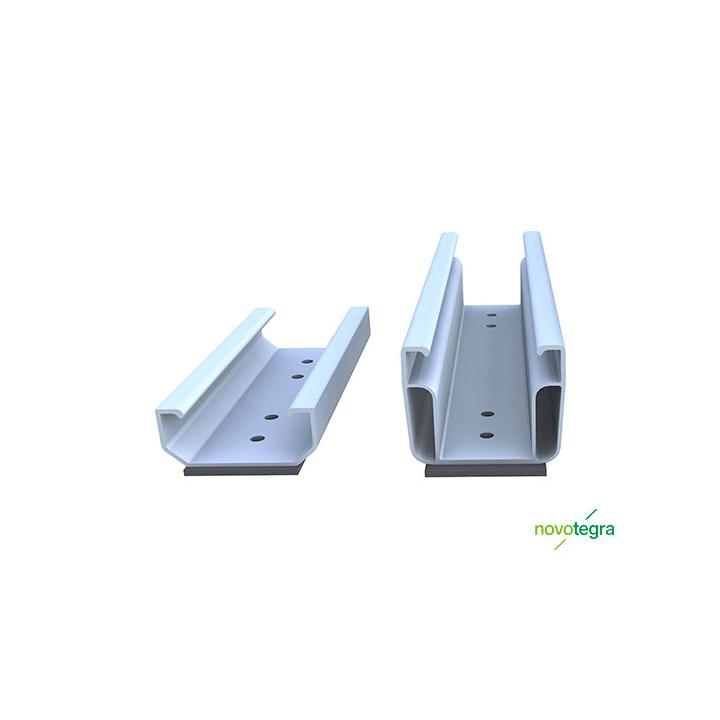

Inhalt des Befestigungssets
Befestigung für Wellblech Trapez light + Mittelklaue
Zur Befestigung von Paneelen an C-Schienen.
- Einfache Montage dank der Verriegelungsfunktionen.
- Platzsparend
| Art der Befestigung | Klemmsystem / Klammer |
| Zusammenbau des Paneels | Hochformat Zusammenbau mit einer Lage oder Kreuzschiene |
| Kompatible Profilschienen | C-Schiene / C-N-Schiene |
| Abmessungen | 11,4 mm x 52 mm |
| Höhe des Paneelrahmens | 30 - 42 / 43 - 52 mm |

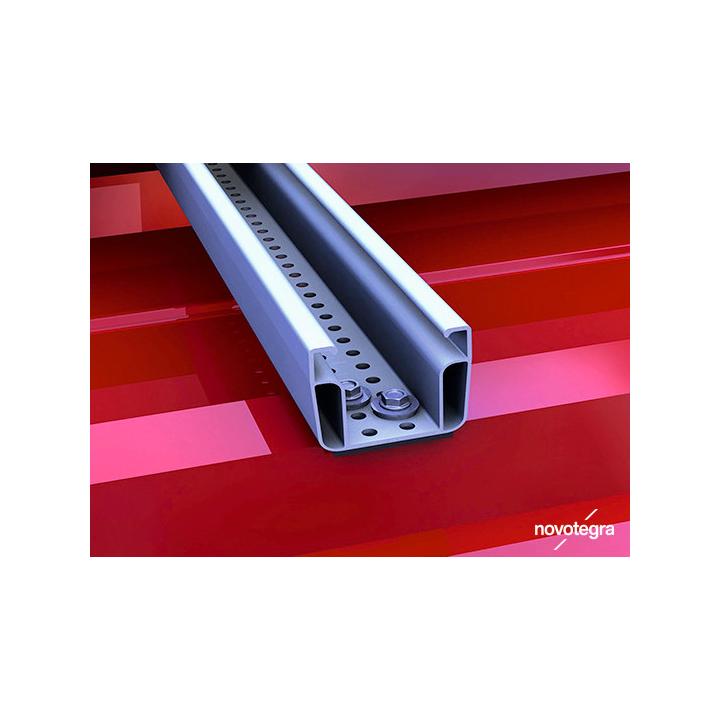

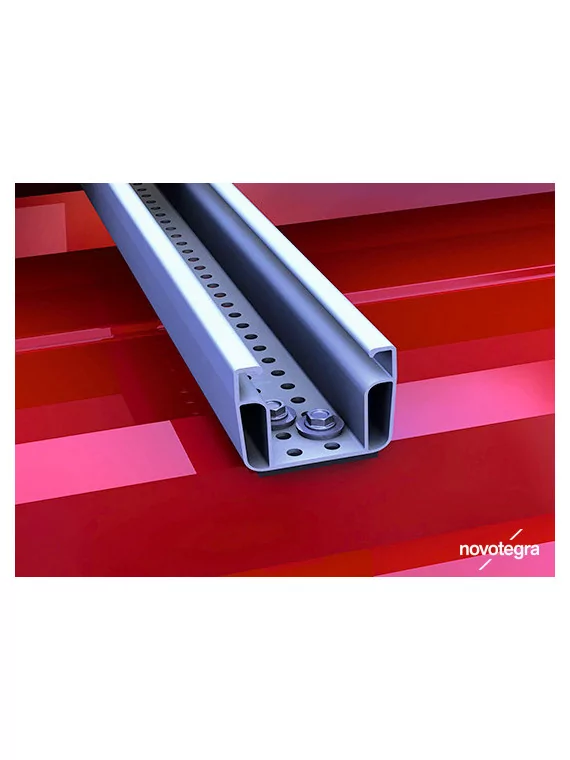

Mehr über die Befestigungsschiene für Trapezblechdächer erfahren.

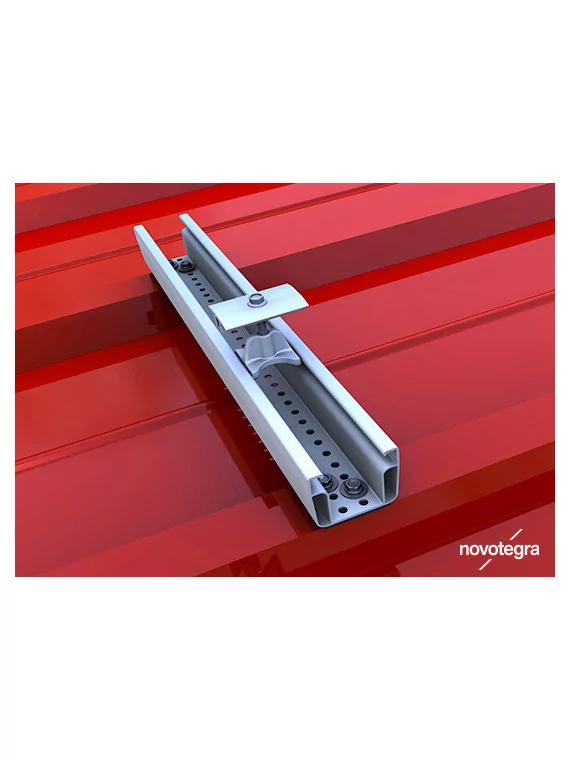

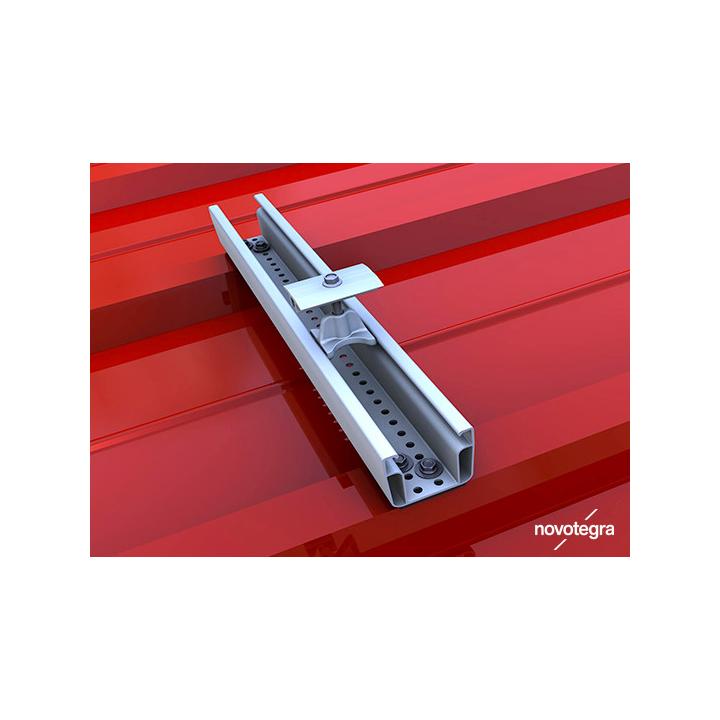

Befestigung für Trapezblech light + Endklame
Zur Befestigung der Paneele an C-Schienen.
- Einfache Montage durch Verriegelungsfunktionen.
- Platzsparend
- Schienenbündiger Abschluss möglich
| Art der Montage | Klemm-/Klammersystem |
| Zusammenbau des Paneels | Hochformat Zusammenbau mit einer Lage oder Kreuzschiene |
| Kompatible Profilschienen | C-Schiene / C-N-Schiene |
| Abmessungen | 14 x 52 mm |
| Höhe des Paneelrahmens | 30 - 42 / 43 - 52 mm |
Erfahren Sie mehr über die Befestigungsschiene für Trapezblechdächer.
Abrutschsicherung
Für Paneele, die mit Klemmsystemen im Hochformat montiert werden.
- Montagehilfe für die Platzierung der Paneele
- Zusätzliche Sicherungssysteme für die Paneele
| Art der Montage | Klemmsystem / Klammer |
| Zusammenbau des Paneels | Hochformat |
| Kompatible Profilschienen | C-Schiene / C-N-Schiene / N-Schiene |
| Abmessungen | 25 mm |
| Loch des Rahmens Paneel | M8, M6, ohne Loch |
Wie wähle ich einen Bausatz, der für meine Paneele geeignet ist?
Das Befestigungsset eignet sich für alle Trapezblechdächer. Dank seiner Optionen passt es sich an die Anordnung Ihrer Paneele an.
Die Befestigungen sind mit Paneelen in herkömmlichen Größen kompatibel.
1. Wählen Sie die Anzahl der Paneele im Hochformat.
Wählen Sie pro Reihe die Anzahl der Paneele, die im Hochformat angeordnet sind.
Zum Beispiel benötigt die nebenstehende Anordnung 3x das Produkt Befestigungskit:
> 1. Set für Reihe 1: 3 Paneele im Hochformat.
2. Wählen Sie die passende Klammer für Ihr Panel aus.
Die Klammer wird verwendet, um das Paneel an der Aluminiumschiene zu befestigen. Die Höhe der Klammer muss der Dicke des Rahmens Ihres Paneels entsprechen, damit es sicher an der Schiene befestigt werden kann.
Die verfügbaren Klammerhöhen: 30 bis 50 mm.
Details zum gelieferten Material je nach Anzahl der Paneele.
Paneele im Hochformat |
||||||
| Anzahl der Paneele | Schiene mit Mittelklampe | Schiene mit Endklampe | ||||
| 1 Tafel | 0 | 4 | ||||
| 2 Panels | 2 | 4 | ||||
| 3 Panels | 4 | 4 | ||||
| 4 Panels | 6 | 4 | ||||
| 5 Panels | 8 | 4 | ||||
| 6 Panels | 10 | 4 | ||||
| 7 Panels | 12 | 4 | ||||
| 8 Panels | 14 | 4 | ||||
| 9 Panels | 16 | 4 | ||||
| 10 Panels | 18 | 4 | ||||
| 11 Panels | 20 | 4 | ||||
| 12 Panels | 22 | 4 | ||||
| 13 Panels | 24 | 4 | ||||
| 14 Panels | 26 | 4 | ||||
| 15 Panels | 28 | 4 | ||||
| 16 Panels | 30 | 4 | ||||
| 17 Panels | 32 | 4 | ||||
| 18 Panels | 34 | 4 | ||||
| 19 Panels | 36 | 4 | ||||
| 20 Panels | 38 | 4 | ||||
0807
Datenblatt
- Befestigung
- Blech- & Trapezblechdach
Spezifische Referenzen
- upc
- 712971129481
- ean13
- 0712971129481
