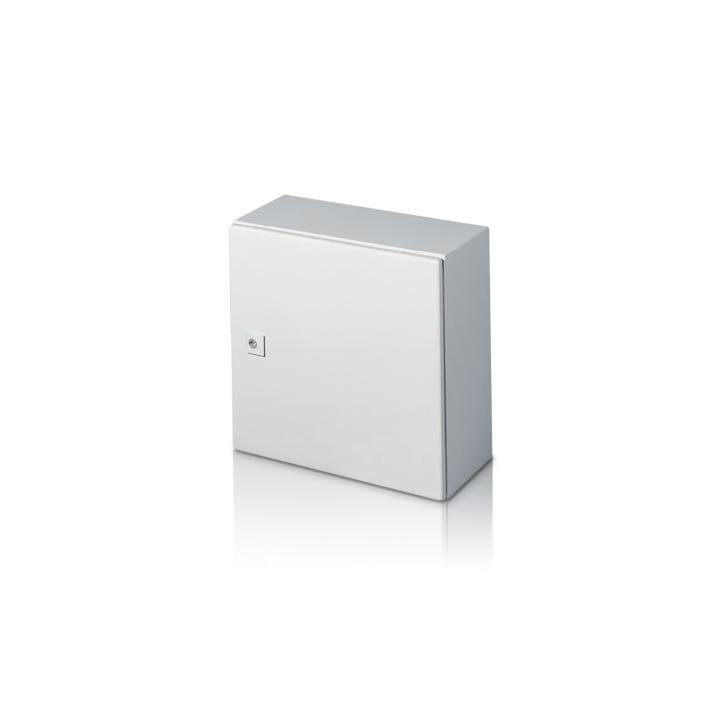

AC-Box M1 63A 300mA

Gehäuse ACM1-63-1-63-300-10

Das Gehäuse besteht aus:

• Metallgehäuse, 600x600x250mm,
• IP66
1
• Schneider INS63 4P 63A Lasttrennschalter mit abgesetzter Frontbedienung
1
• Verteiler
• 1 Schneider iC60N 4P 63A Courbe C Icc10kA + iC60 63A 300mA AC Differential (Schutz des Wechselrichters)
1
• DFElectric Sicherungshalter 10x38 32A-400V AC + 3 Sicherungen 10x38 32A-
.
• 400V AC GG (Schutz
• des Überspannungsableiters)
1
• Phoenix Contact T2 Überspannungsableiter 400V AC In20kA Imax40kA
• Kupferschiene mit Innengewinde (Erde
) 4
• Federklemmen 10 bis 16mm2 (Ankunft des Wechselrichters
)
• AC-Ausgang vom Trennschalter
• Verdrahtung der Baugruppe
• Kabelverschraubungsbaugruppe
