Kit de fixation pour panneaux solaires sur toiture en ardoises

Kit de fixation sur toit en ardoises

58,52 €

TTC

Référence: 0805

EAN13: 0712971129467

Ce kit de fixation pour toiture en ardoises est conçu pour installer solidement vos panneaux photovoltaïques sur tout type de toit en ardoises. Le contenu du kit s’adapte automatiquement en fonction du nombre de panneaux et de la disposition (portrait ou paysage) que vous sélectionnez dans les options.

Le kit contient tout le matériel nécessaire pour une installation fiable, robuste et durable, adapté à vos panneaux solaires (épaisseur du cadre selon l’option choisie).

Caractéristiques principales

Installation sur toits en ardoises
Pose des panneaux en portrait ou en paysage
Structure en aluminium anodisé
Fixation robuste et durable
Adapté aux panneaux photovoltaïques standards
Kit complet prêt à poser

Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

Attention : pour une installation avec deux lignes de panneaux ou plus (ex. : 2 rangées de 6 panneaux), il est nécessaire de sélectionner deux kits de fixation

✅ Compatibilités vérifiées

▼

Compatible avec :

AIKO NEOSTAR 2S MONO GLASS-GEN2 460Wc

147,48 €

Voir le produit →

AIKO NEOSTAR 3S+ DUAL GLASS-GEN3 470Wc

147,48 €

Voir le produit →

Leapton N-Type 450Wc TOPCon bifacial

84,95 €

Voir le produit →

Leapton N-Type 500Wc TOPCon bifacial

117,38 €

Voir le produit →

Luxen LUXNERI Series N5 N-Type 500Wc bifacial...

93,91 €

Voir le produit →

Palette 36X Luxen LUXNERI Series N5 N-Type...

3 282,80 €

Voir le produit →

Affichage de 6 sur 10 produits compatibles

ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.

Clames/Epaisseur panneau : 30 mm

Nombre de panneaux par rangée : 1 panneau en portrait

Comments (0)

Pas d'avis de clients pour le moment.

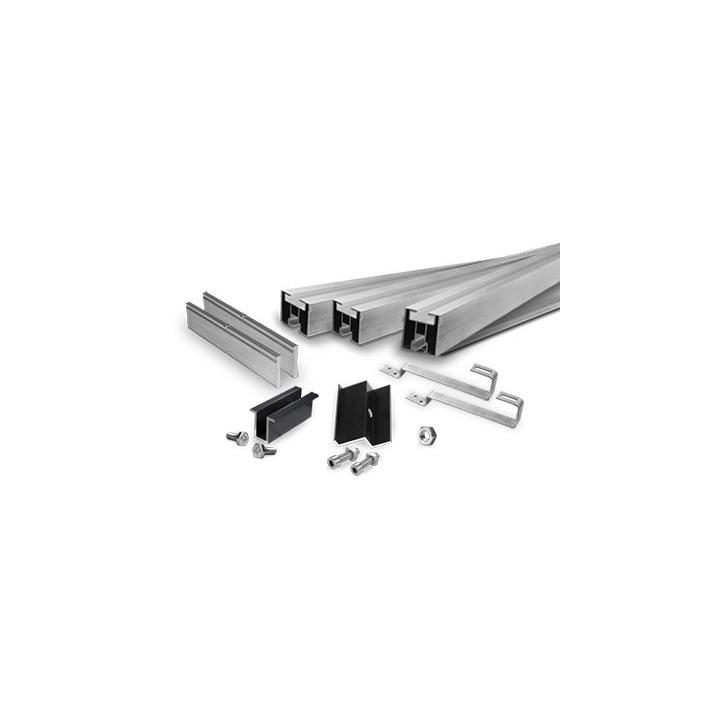

Contenu du kit de fixation pour panneaux solaires – Toit en ardoises

Les composants du kit varient selon le nombre de panneaux. Les jonctions de rails sont incluses à partir de 2 panneaux en paysage et de 3 panneaux en portrait (voir tableau en bas de page).

Inclus

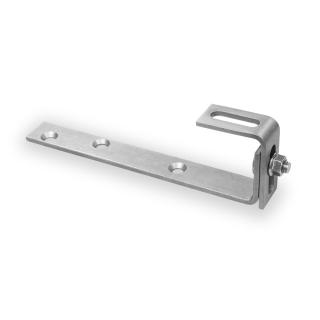

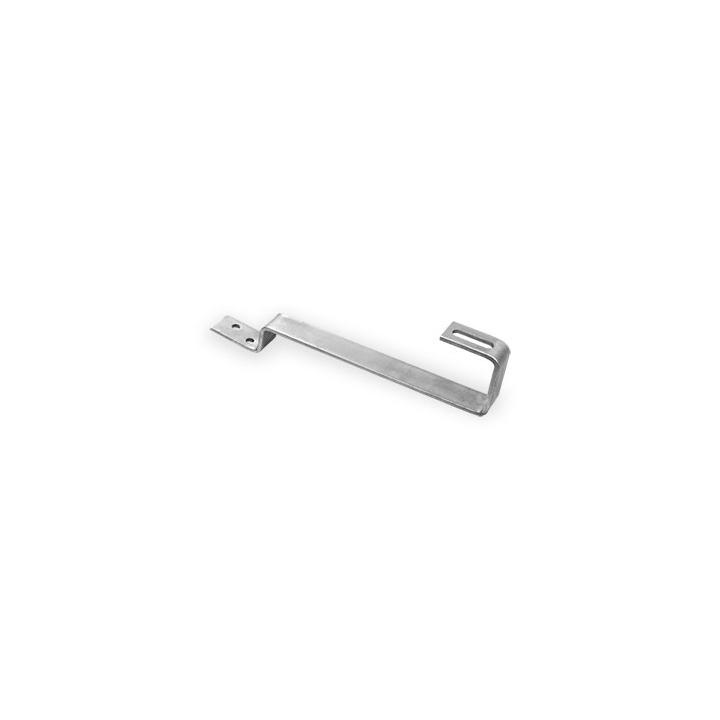

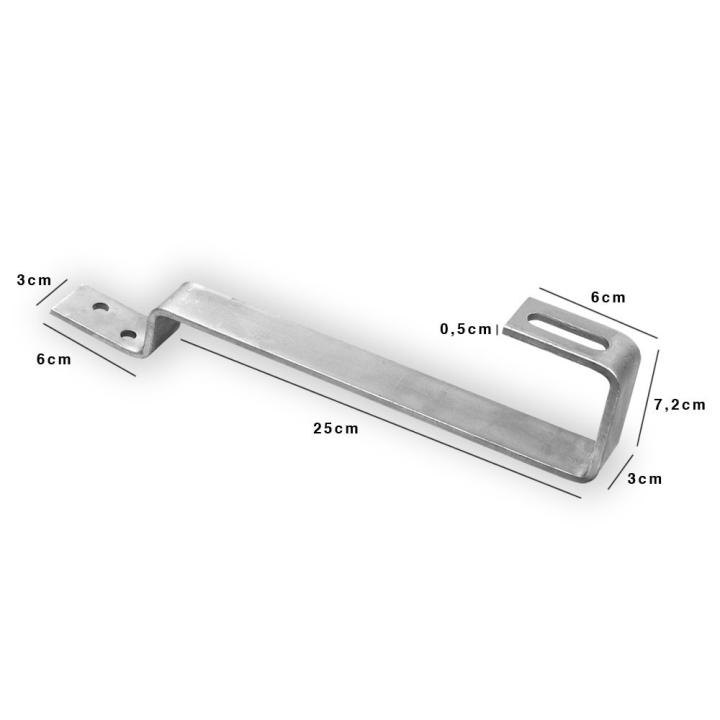

Crochets pour ardoises réglables

Fixation sur charpente pour supporter les rails.

Détails du produit

Inclus

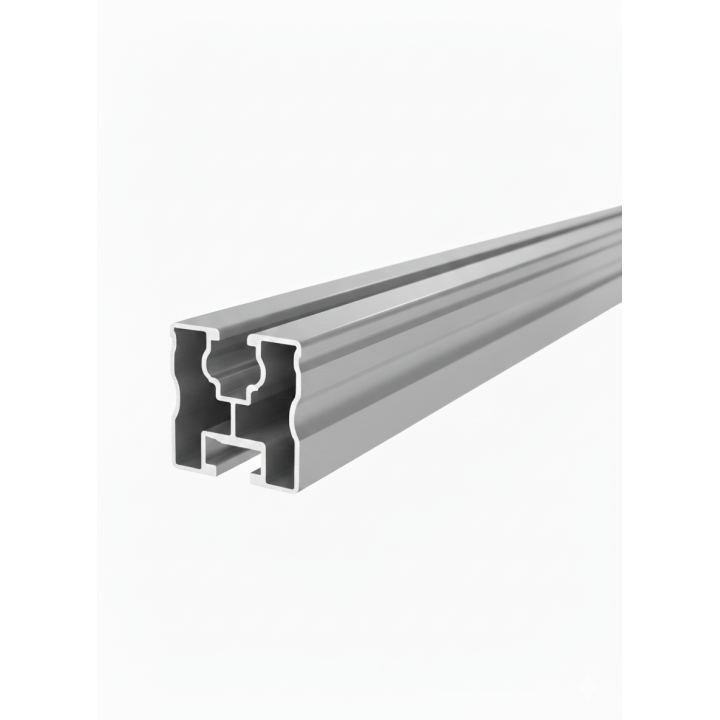

Rail aluminium 40×40

Support principal assurant la structure de l’installation photovoltaïque.

Détails du produit

Inclus dès 2 PV Jonctions de rails

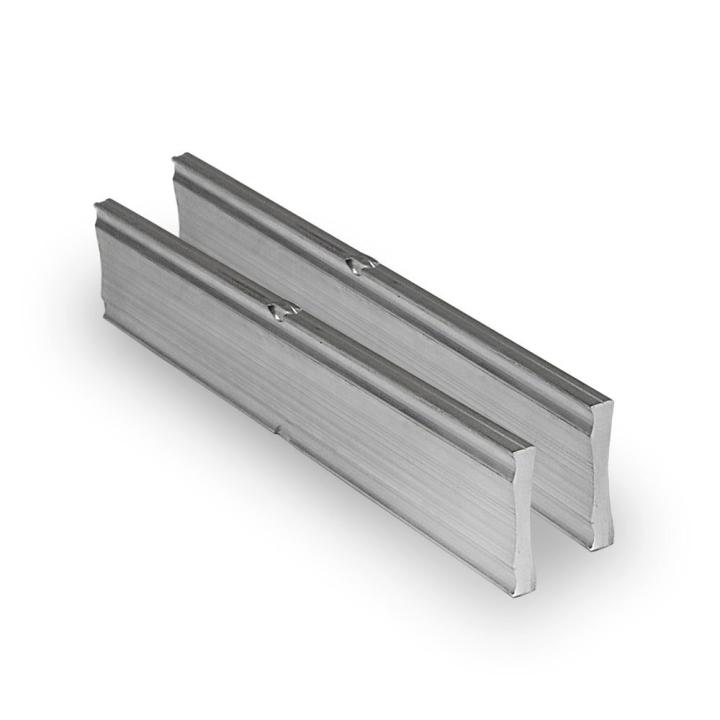

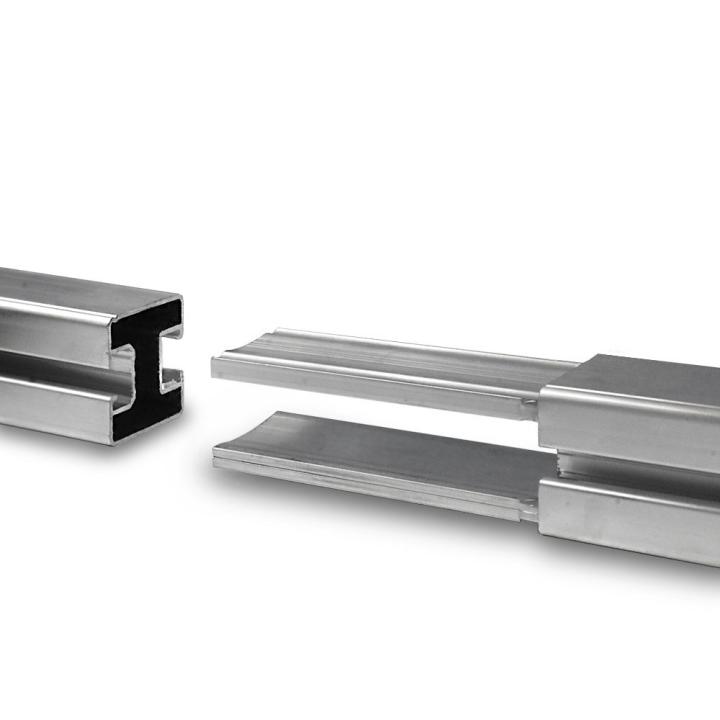

Jonctions de rails

Assemblage des rails pour des rangées plus longues. Inclus dès deux panneaux en paysage et dès trois panneaux en portrait.

Détails du produit

Inclus

Vis à charpente

Vis haute résistance pour l’ancrage sécurisé des crochets.

Détails du produit

Inclus

Écrou hexagonal à embase crantée DIN 6923 M10

Écrous hexagonal à embrase crantée M10

Permettent un serrage manuel rapide lors de l’installation.

Détails du produit

Inclus

Clips de mise à la terre Rayvolt

Assurent la continuité électrique et la mise à la terre.

Détails du produit

Inclus

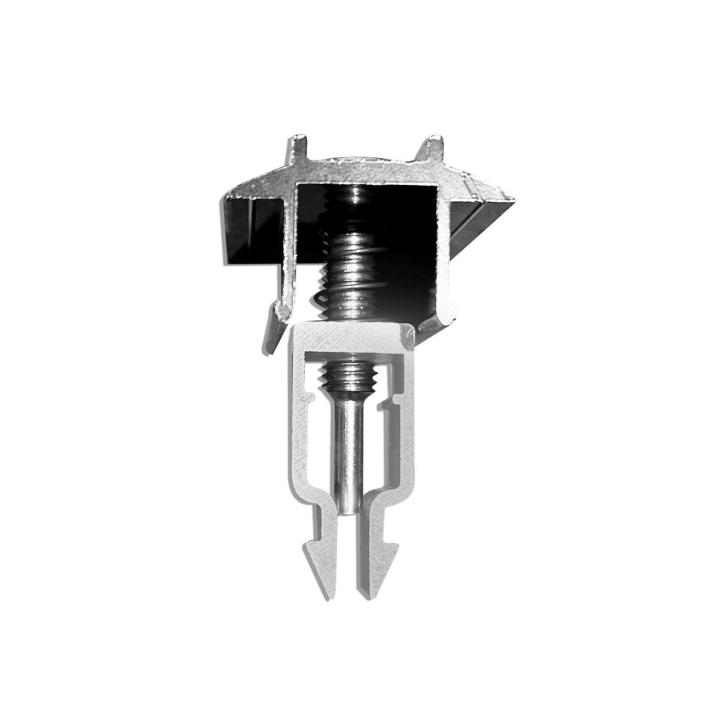

Clames de milieu rapides

Fixation rapide entre chaque panneau

Détails du produit

Inclus

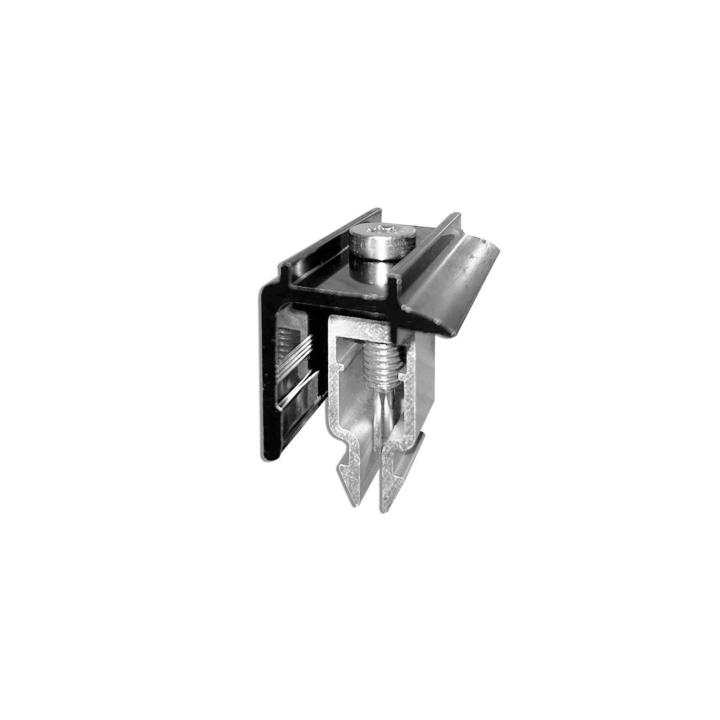

Clames de fin rapides

Maintien sécurisé des panneaux en bout de structure.

Détails du produit

Inclus

Bouchons de rail 40x40 mm noir

Pour une finition esthétique et une protection durable des rails de montage.

Détails du produit

Inclus

Boulons tête marteau M10

Idéal pour une fixation fiable et facile.

Détails du produit

Tutoriel complet d'installation du kit de fixation pour panneaux solaires sur toiture en ardoises

Regardez la série complète de vidéos pour installer votre kit de fixation pour panneaux solaires sur toiture en ardoises. La Partie 1 couvre la préparation et la fixation des rails, tandis que la Partie 2 détaille le montage des panneaux et les réglages finaux pour un maintien optimal.

Comment choisir un kit adapté à mes panneaux ?

Le kit de fixation convient à toutes toitures en ardoises. Grâce à ses options, il s'adapte à la disposition de vos panneaux.

Les fixations sont compatibles avec les panneaux de dimensions classiques (approximativement 1m60 x 1m).

1. Sélectionnez la quantité de panneaux en portrait ou paysage

Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

Exemple : la disposition ci-contre nécessite 3x le produit Kit de Fixation :

1er kit pour la rangée 1 : 3 panneaux en portrait
2e kit pour la rangée 2 : 2 panneaux en paysage
3e kit pour la rangée 3 : 2 panneaux en paysage

2. Sélectionnez la clame adaptée à votre panneau

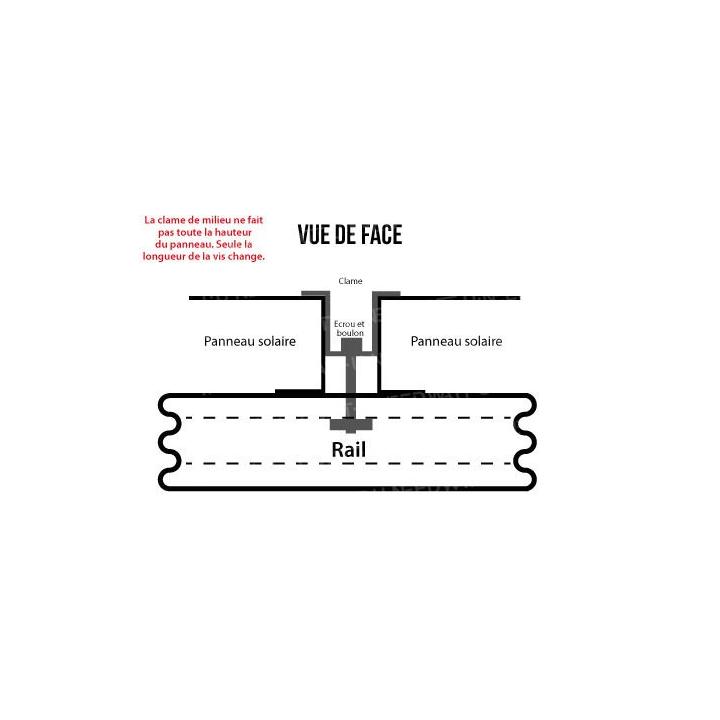

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour un maintien solide.

Hauteurs disponibles : 28 - 30 - 35 - 40 - 45 - 50 mm

Schéma d'installation des crochets de fixation pour panneaux solaires

Schéma montage crochets de fixation pour toit en ardoises - panneaux solaires

Détail du matériel fourni en fonction de la quantité de panneaux

Panneaux en portrait

Nombre de panneaux	Rail (m)	Détail des rails*	Jonction	Crochet double réglage	Vis charpente	Clame de milieu	Clame de fin	Boulon tête marteau M10	Écrous hexagonal M10	Rayvolt	Bouchon de rail
1 panneau	2,4	(2 x 1,20m)	0	4	8	0	4	4	4	1	4
2 panneaux	4,8	(2 x 2,40m)	0	6	12	2	4	6	6	2	4
3 panneaux	7,2	(4 x 1,80m)	2	8	16	4	4	8	8	3	4
4 panneaux	9,6	(4 x 2,40m)	2	10	20	6	4	10	10	4	4
5 panneaux	12	(4 x 2,40m et 2 x 1,20m)	4	12	24	8	4	12	12	5	4
6 panneaux	14,4	(6 x 2,40m)	4	14	28	10	4	14	14	6	4
7 panneaux	16,8	(6 x 2,40m et 2 x 1,20m)	6	16	32	12	4	16	16	7	4
8 panneaux	19,2	(8 x 2,40m)	6	18	36	14	4	18	18	8	4
9 panneaux	21,6	(8 x 2,40m et 2 x 1,20m)	8	20	40	16	4	20	20	9	4
10 panneaux	24	(10 x 2,40m)	8	22	44	18	4	22	22	10	4
11 panneaux	26,4	(10 x 2,40m et 2 x 1,20m)	10	24	48	20	4	24	24	11	4
12 panneaux	28,8	(12 x 2,40m)	10	26	52	22	4	26	26	12	4
13 panneaux	31,2	(12 x 2,40m et 2 x 1,20m)	12	28	56	24	4	28	28	13	4
14 panneaux	33,6	(14 x 2,40m)	12	30	60	26	4	30	30	14	4
15 panneaux	36	(14 x 2,40m et 2 x 1,20m)	14	32	64	28	4	32	32	15	4
16 panneaux	38,4	(16 x 2,40m)	14	34	68	30	4	34	34	16	4
17 panneaux	40,8	(16 x 2,40m et 2 x 1,20m)	16	36	72	32	4	36	36	17	4
18 panneaux	43,2	(18 x 2,40m)	16	38	76	34	4	38	38	18	4
19 panneaux	45,6	(18 x 2,40m et 2 x 1,20m)	18	40	80	36	4	40	40	19	4
20 panneaux	48	(20 x 2,40m)	18	42	84	38	4	42	42	20	4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.

Panneaux en paysage

Nombre de panneaux	Rail (m)	Détail des rails*	Jonction	Crochet double réglage	Vis charpente	Clame de milieu	Clame de fin	Boulon tête marteau M10	Écrous hexagonal M10	Rayvolt	Bouchon de rail
1 panneau	3,6	(2 x 1,80m)	0	4	8	0	4	4	4	1	4
2 panneaux	7,2	(4 x 1,80m)	2	6	12	2	4	6	6	2	4
3 panneaux	10,8	(6 x 1,80m)	4	10	20	4	4	10	10	3	4
4 panneaux	14,4	(8 x 1,80m)	6	12	24	6	4	12	12	4	4
5 panneaux	18	(10 x 1,80m)	8	16	32	8	4	16	16	5	4
6 panneaux	21,6	(12 x 1,80m)	10	18	36	10	4	18	18	6	4
7 panneaux	25,2	(14 x 1,80m)	12	22	44	12	4	22	22	7	4
8 panneaux	28,8	(16 x 1,80m)	14	24	48	14	4	24	24	8	4
9 panneaux	32,4	(18 x 1,80m)	16	28	56	16	4	28	28	9	4
10 panneaux	36	(20 x 1,80m)	18	30	60	18	4	30	30	10	4
11 panneaux	39,6	(22 x 1,80m)	20	34	68	20	4	34	34	11	4
12 panneaux	43,2	(24 x 1,80m)	22	36	72	22	4	36	36	12	4
13 panneaux	46,8	(26 x 1,80m)	24	40	80	24	4	40	40	13	4
14 panneaux	50,4	(28 x 1,80m)	26	42	44	26	4	42	42	14	4
15 panneaux	54	(30 x 1,80m)	28	46	92	28	4	46	46	15	4
16 panneaux	57,6	(32 x 1,80m)	30	48	96	30	4	48	48	16	4
17 panneaux	61,2	(34 x 1,80m)	32	52	104	32	4	52	52	17	4
18 panneaux	64,8	(36 x 1,80m)	34	54	108	34	4	54	54	18	4
19 panneaux	68,4	(38 x 1,80m)	36	58	116	36	4	58	58	19	4
20 panneaux	72	(40 x 1,80m)	38	60	120	38	4	60	60	20	4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.

FAQ - Kit de fixation sur toit en ardoises

1. Ce kit est-il compatible avec tous les types d’ardoises ?

Oui, ce kit est compatible avec la majorité des ardoises naturelles et synthétiques. Il est conçu pour assurer une fixation fiable sans endommager la couverture.

2. Puis-je installer ce kit moi-même ?

Oui, l’installation est accessible aux bricoleurs expérimentés. Il est toutefois recommandé de respecter les consignes de sécurité liées au travail en toiture.

3. Ce kit résiste-t-il aux conditions climatiques difficiles ?

Oui, les composants sont conçus pour résister à la corrosion, au vent, à la pluie et aux variations de température, garantissant une durabilité optimale dans le temps.

4. Le kit est-il compatible avec les panneaux solaires ?

Oui, ce kit est spécialement conçu pour l’installation de panneaux solaires sur toiture en ardoises, offrant une fixation stable et sécurisée.

5. Faut-il des outils spécifiques pour l’installation ?

Non, l’installation peut être réalisée avec des outils standards (perceuse, clé, tournevis). Aucun outil spécialisé n’est nécessaire.
