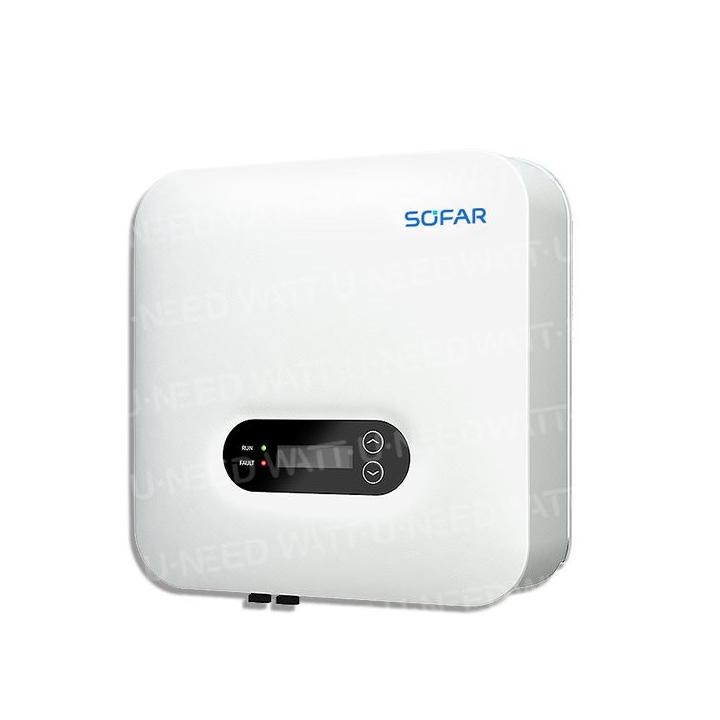

Onduleur Réseau Sofar Solar Mono 3,68 kW – 3.6KTLM-G3

Onduleur réseau monophasé Sofar Solar 3.6KTLM-G3 – 2 MPPT, 98,2 % de rendement et 4 000 m d'altitude

Le Sofar Solar 3.6KTLM-G3 est un onduleur réseau monophasé de 3 680 W appartenant à la gamme KTLM-G3 — une plateforme distincte et techniquement supérieure à la gamme TL-G3. Là où les modèles 1100 à 3300TL-G3 sont des onduleurs à 1 MPPT pour toitures simples, le 3.6KTLM-G3 intègre 2 MPPT indépendants, un rendement maximal de 98,2 % (le plus élevé du catalogue Sofar disponible chez Wattuneed), un balayage de courbe I-V pour l'optimisation anti-ombrage, et une capacité de fonctionnement jusqu'à 4 000 m d'altitude. Livré avec sa clé Wi-Fi de série, couvert par une garantie de 10 ans, il est la solution idéale pour les toitures résidentielles à orientations multiples, les toitures en partie ombragées ou les sites en altitude.

2 MPPT indépendants : la solution pour les toitures complexes

Le 3.6KTLM-G3 intègre 2 trackers MPPT indépendants, chacun acceptant 1 string et un courant d'entrée maximal de 15A (courant de court-circuit admis 22,5A par MPPT). La plage MPPT s'étend de 80 à 550 Vdc, avec une tension d'entrée maximale de 600 Vdc et une tension nominale de 380 Vdc. La plage de pleine puissance MPPT est de 200 à 500 Vdc. La tension de démarrage est de 90 Vdc. La puissance DC maximale par MPPT est de 3 500 W, pour une puissance PV totale maximale recommandée de 5 400 Wc. Les 2 MPPT indépendants permettent de connecter deux strings de panneaux avec des orientations, inclinaisons ou nombres de modules différents, sans que la sous-performance d'une string n'affecte l'autre. C'est la solution idéale pour les toitures en L, les toits à deux pans de pitches différentes (Est/Ouest), ou les installations où un seul côté est partiellement ombragé.

Rendement record : 98,2 % max et 97,3 % européen

Le 3.6KTLM-G3 atteint un rendement maximal de 98,2 % et un rendement européen pondéré de 97,3 % — les valeurs les plus élevées de tous les onduleurs réseau Sofar Solar disponibles chez Wattuneed. À titre de comparaison, les modèles 3000TL-G3 et 3300TL-G3 atteignent 97,7 % max et 97,2 % européen, et les modèles 1100–2700TL-G3 se limitent à 97,5 % max. Sur une installation produisant 3 500 kWh/an, la différence de rendement entre 97,2 % et 97,3 % européen représente environ 3,5 kWh supplémentaires par an — certes modeste, mais révélateur de la supériorité technologique de la plateforme KTLM-G3.

Balayage de courbe I-V : optimisation anti-ombrage avancée

Le 3.6KTLM-G3 intègre une fonction de balayage de la courbe I-V (courant-tension) — une capacité absente des modèles TL-G3 à 1 MPPT. Ce balayage consiste à scanner périodiquement l'ensemble de la courbe caractéristique de chaque string pour identifier le point de puissance maximale global, y compris en présence d'ombrage partiel qui crée plusieurs maximums locaux sur la courbe. Cette analyse permet à l'algorithme MPPT de se repositionner sur le vrai maximum global et d'éviter de rester bloqué sur un maximum local sous-optimal. Combiné aux 2 MPPT indépendants, ce balayage I-V fait du 3.6KTLM-G3 la solution la plus robuste de la gamme Sofar pour les toitures à ombrage variable.

Altitude maximale de 4 000 m : l'onduleur Sofar pour les sites en altitude

Le 3.6KTLM-G3 est certifié pour un fonctionnement jusqu'à 4 000 m d'altitude — soit deux fois la limite de 2 000 m des modèles TL-G3 de la gamme. Cette capacité exceptionnelle est particulièrement importante pour les installations en zones montagneuses (Alpes, Ardennes profondes, Pyrénées, Atlas marocain) où l'air raréfié réduit la capacité de dissipation thermique et peut provoquer le déclassement ou la défaillance des onduleurs non certifiés pour ces altitudes. Le 3.6KTLM-G3 maintient ses performances nominales jusqu'à 4 000 m d'altitude, ce qui en fait le choix de référence pour toute installation en altitude en Europe et dans les pays méditerranéens.

Balayage puissance active réglable : 0–100 %

Le 3.6KTLM-G3 offre une gamme de puissance active réglable de 0 à 100 % de la puissance nominale. Cette fonctionnalité permet au gestionnaire de réseau ou à l'installateur de limiter précisément la puissance injectée dans le réseau, depuis une injection nulle (mode export zéro total) jusqu'à la pleine puissance. Cette capacité de régulation fine est particulièrement utile pour les installations soumises à des contraintes de raccordement spécifiques ou pour l'intégration dans des systèmes de gestion de l'énergie (EMS) qui pilotent dynamiquement la puissance injectée en fonction des tarifs ou des besoins du réseau local.

Wi-Fi intégré de série : surveillance via SolarMan

Le 3.6KTLM-G3 est livré avec sa clé Wi-Fi de série, permettant une connexion immédiate au portail de surveillance SolarMan (application iOS et Android, interface web) dès la mise en service. Le portail donne accès en temps réel à la production instantanée, les courbes journalières, les cumuls mensuel et annuel et les alertes en cas d'anomalie. La configuration s'effectue depuis l'application mobile ou directement via l'écran LCD intégré accessible via Bluetooth.

Bluetooth et application mobile : configuration sans réseau

Le 3.6KTLM-G3 intègre le Bluetooth de série, permettant une connexion directe depuis un smartphone sans réseau Wi-Fi. Depuis l'application SofarSolar, l'installateur peut configurer les paramètres de l'onduleur, consulter les données de production en temps réel et lire les alertes — idéal lors de la mise en service ou pour les diagnostics rapides sur site. L'écran LCD intégré affiche les informations de production et les états de fonctionnement.

Mise à jour logicielle : locale ou à distance

Le firmware du 3.6KTLM-G3 peut être mis à jour localement via USB ou à distance via Wi-Fi/GPRS depuis le portail SolarMan, sans déplacement sur site — précieux pour les installateurs gérant un parc multi-sites.

Gestion avancée du réseau électrique

Le 3.6KTLM-G3 intègre les mêmes fonctions avancées de gestion réseau que la gamme TL-G3 :

• Export zéro : en option, via CT/Meter externe
• Puissance réactive réglable : facteur de puissance de 0,8 en avance à 0,8 en retard (1 par défaut)
• Limitation puissance active : 0 à 100 % de la puissance nominale, configurable
• Auto-réduction en sur-fréquence : conformément aux normes VDE-AR-N 4105 et C10/11
• Protection anti-îlotage : détection des courants de fuite et surveillance des défauts de terre
• Parafoudre Varistor Type III : intégré de série
• Interrupteur DC : en option

Convection naturelle : aucun ventilateur, < 25 dB

Le 3.6KTLM-G3 est refroidi exclusivement par convection naturelle — sans ventilateur. Le niveau sonore est inférieur à 25 dB. Le boîtier aluminium anodisé (349 × 344 × 164 mm, 9,2 kg) est plus grand que les modèles TL-G3 (321 × 260 × 131,5 mm), reflétant l'architecture à 2 MPPT et la puissance supérieure. La protection IP65 garantit une installation en intérieur ou en extérieur dans des environnements humides et poussiéreux. La résistance à l'humidité de 0 à 100 % RH et la plage de température de -30°C à +60°C complètent la robustesse de l'appareil.

Certification C10/11 — Conforme Belgique

Le Sofar Solar 3.6KTLM-G3 est certifié C10/11, garantissant la conformité aux exigences des gestionnaires de réseau en Belgique. Avec 3 680 W de puissance nominale, il reste sous la limite Synergrid de 5 000 VA monophasé. Il est également certifié VDE-AR-N 4105, G98/G99, EN 50549, CEI 0-21 et RD1699.

Caractéristiques techniques principales
