Ce kit comprend de base
Victron Phoenix
Longueur du câble
Ce module s'intègre en toute discrétion et facilement grâce à sa petite taille

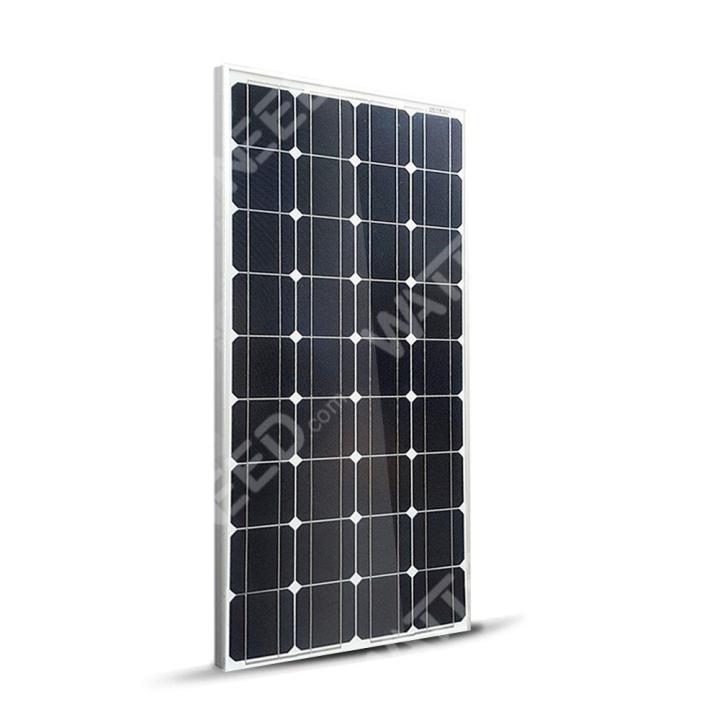

Les dimensions réduites de ce panneau (54cm sur 121cm) et son poids en font un compagnon idéal pour les applications nomades (camping, bateau...).
Il est convient parfaitement pour une installation sur le toit d'un véhicule par exemple.
Le cadre est en aluminium anodisé résistant aux intempéries. Il procure au panneau une stabilité mécanique particulièrement forte pour garantir une facilité de montage et de transport.
La connectique est simple et rapide (60cm de câble avec prise MC4).
|
Cellules |
Monocristallines |
|
Puissance maximum (Pmax) (W) |
100 W |
|
Courant de crête maximale (Imp) (A) |
5.83 A |
|
Tension de crête maximale (Vmpp) (V) |
17.18 V |
|
Tension en circuit ouvert (Voc) (V) |
22.08 V |
|
Courant de court circuit (Isc) (A) |
6.03 A |
|
Température de fonctionnement (°C) |
-40 à + 85 |
|
Protection max par surintensité inverse (A) |
15 |
|
Tolérance de puissance de sortie (%) |
0 /+3 |
|
Tension maximum de système (Vdc) |
1000 |
|
Dimensions (mm) |
1185 x 545 x 35 |
|
Poids (kg) |
8 |
|
Rendement de la cellule |
18.8 % |
|
Rendement du module |
15.6 % |
|
Materiel |
Tedlar blanc |
|
Cadre |
Aluminium anodisé |
|
Epaisseur du cadre |
35 mm
|
> le modèle 20A (LS2024B) peut accueillir jusqu'à 500 watts de panneaux solaires *
- Capacité : 20 ampères.
- Tension : 12v ou 24V
- Compensation de la température
- Garantie 2 ans.
- Technologie : PWM.
- Entièrement programmable si utilisé avec son affichage
*dans un système 24V
| Modèle | LS2024B |
| Tension nominale du système | 12/24VDC12/24VDC |
| Courant nominal de la batterie | 20A |
| Tension maximale d'entrée PV | 50V |
| Autocosommation | 8.4mA(12V)?7.8mA(24V) |
| Compensation de température | -3mV/?/2V?25? ref? |
| Egalisation de la tension de charge | Scellé: 14.6V, ouverte: 14.8V, Utilisateur: 9~17V |
| Augmentation de la tension de charge | Gel: 14.2V, Scellé: 14.6V, ouverte: 14.8V, Utilisateur: 9~17V |
| Tension de charge floating | Gel /Scellé /ouverte: 13.8V, Utilisateur: 9~17V |
| Tension de reconnexion | Gel /Scellé /ouverte: 12.6V, Utilisateur: 9~17V |
| tension de déconnection | Gel /Scellé /ouverte: 11.1V, Utilisateur: 9~17V |
| Dimensions | 159.6x81.4x47.8mm |
| Trous de montage | 147x50mm |
| Terminal | 10mm2 |
| Poids | 0.3kg |
| Temperature de fonctionnement | -35?~+55? |
| Temperature de stockage | -35?~+80? |
| Humidité | ?95% (NC) |
| Norme | IP30 |

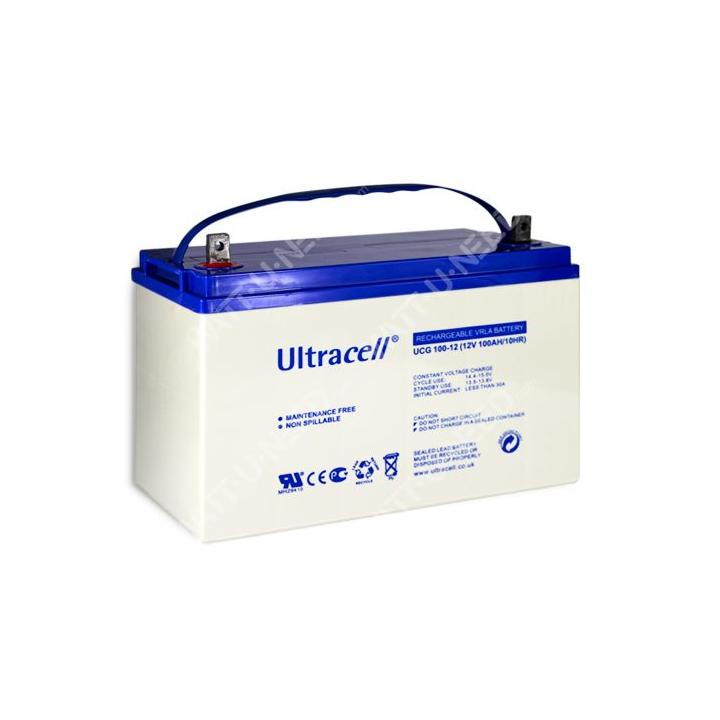

Les batteries gel sont des batteries étanches : pas d'entretien, pas d'ajout d'eau distillée. Sécurité renforcée par rapport aux batteries plomb ouvert.
Une batterie gel peut supporter la décharge à 50 % et retrouver sa capacité nominale si le temps de maintien déchargé est court. Cette série a un temps de décharge plus long par rapport à d’autres batteries. Sa conception spéciale de la plaque augmente la durée de vie de la batterie et en particulier dans les températures plus chaudes. Un séparateur au sein de la batterie permet d'améliorer ses performances. Elle dispose également d’un temps de conservation plus long.

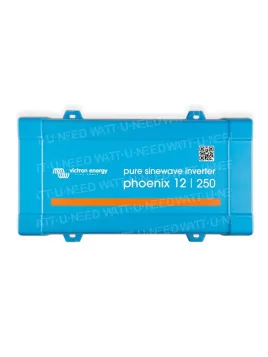

Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses.
Entièrement configurable
• Niveaux de réinitialisation et déclenchement de l'alarme en cas de tension de batterie faible
• Niveaux de redémarrage et coupure en cas de tension de batterie faible
• Tension de sortie 210 -245V
• Fréquence de sortie 50Hz ou 60Hz
• Niveau de détection du mode ECO et Allumage/arrêt du mode ECO
| Convertisseur Phoenix 12/250 24/250 48/250 |
|
| Puissance CA du convertisseur à 25 °C (VA) (3) | 250 |
| Puissance du convertisseur à 25 °C / 40 °C (W) | 200 / 175 |
| Puissance de pointe (W) | 400 |
| Tension / Fréquence de sortie CA (4) | 230 V CA ±3 % 50 Hz ou 60 Hz ±0,1 % |
| Plage de tension d'entrée (V DC) | 9,2 - 17 / 18,4 - 34,0 / 36,8 - 62,0 V |
| Alarme batterie basse (V DC) | 10,9 / 21,8 / 43,6 |
| Arrêt batterie basse (V DC) | 9,3 / 18,6 / 37,2 V |
| Détection de batterie chargée (réglable) | 14,0 / 28,0 / 56,0 V |
| Efficacité maxi 12 / 24 / 48 V (%) | 87 / 88 / 88 % |
| Consommation à vide | 4,2 / 5,2 / 7,9W |
| Consommation à vide par défaut en mode ECO(intervalle de nouvel essai par défaut : 2,5 s,réglable) | 0,8 / 1,3 / 2,5 W |
| Paramètre de puissance de démarrage et arrêt en mode ECO | Réglable |
| Température de fonctionnement | -40 to +65°C (refroidissement par ventilateur) (Réduction 1,25% par °C au-dessus de 25°C) |
| Humidité (sans condensation) | max 95% |
Affichage digital rétro-éclairé vous permettant d'avoir les informations précises quand aux tensions panneaux/batteries. Compatible avec les contrôleurs EpSolar PWM LS1024B, LS2024B et LS3024B et les MPPT Tracer 1215BN, 2215BN et 3215BN ainsi que les MPPT Tracer1210A, Tracer2210A, Tracer3210A, Tracer4210A.
Dimensions : 114mm x 114mm

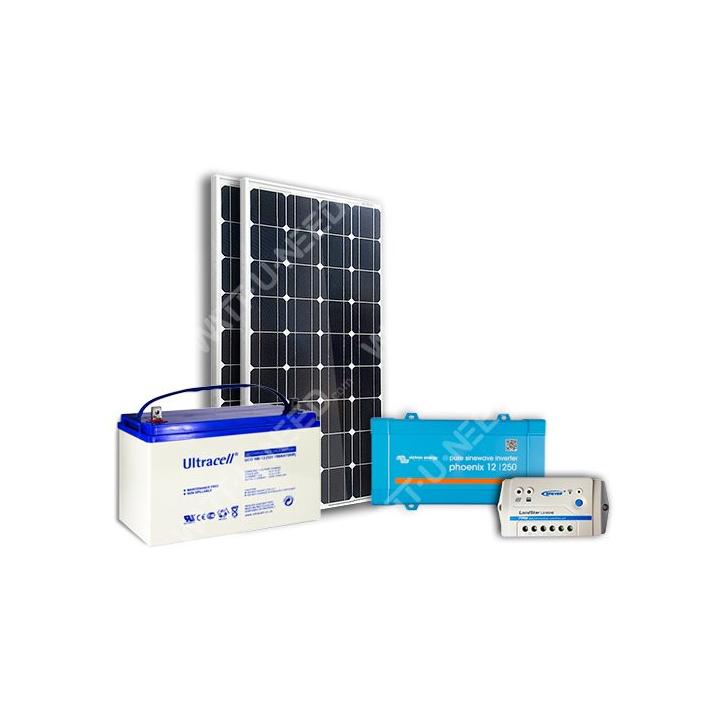

2 panneaux de 100Wc de très petites dimensions qui vous permettra d'alimenter du petit matériel électrique.
Ce kit produira à Paris en moyenne 800 Wh/jour en juillet et 200 Wh en décembre.
La batterie a une capacité utile de 390W/h (à 50% de décharge pour optimiser sa durée de vie - 1200 cycles).
Ce kit complet est plutôt orienté pour de l'éclairage de jardin, des pompes d'étang ou des petits consommateurs en 230V tels que ordinateur, petite télévision, radio...
Le panneau de petites dimensions pourra soit être utilisé en application mobile (camping), soit être fixé sur un toît ou une structure.
