Kit de fixation sur toit en bac acier

Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur toiture en tôle ondulée trapèze.
Sélectionner simplement dans les options le nombre de panneaux disposés en portrait ou le nombre de panneaux en disposés paysage sur votre toiture >> le contenu du kit de fixation s'adapte automatiquement.

Contenu du kit de fixation

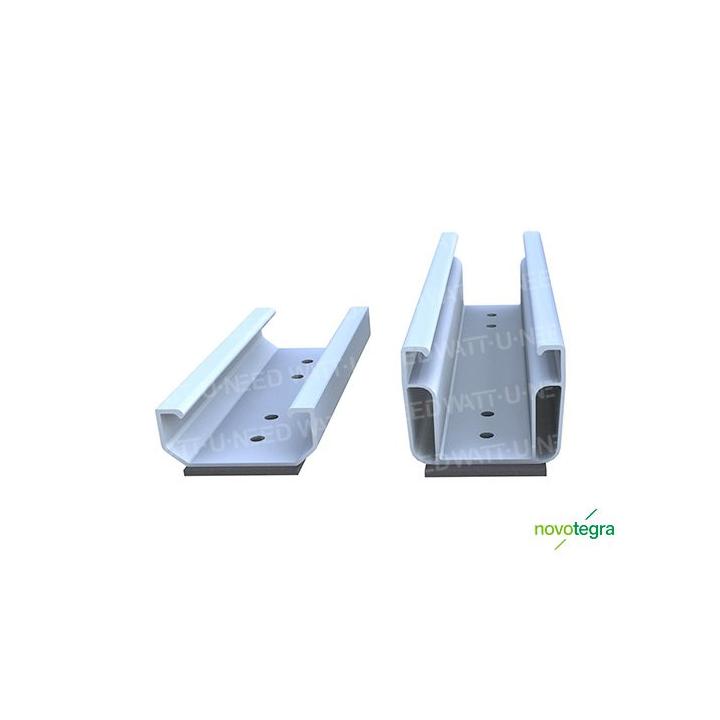

Fixation pour tôle ondulée trapèze light + clame de milieu

Rail de fixation pour toit en tôle bac acier. Fournit avec clame de milieu. Fixations pour l'acier d'une épaisseur supérieure à 0,63 mm.
Pour tous les panneaux encadrés avec une épaisseur de cadre de 30 mm à 50 mm

>> En savoir plus sur le rail de fixation pour toit an bac acier

Fixation pour tôle ondulée trapèze light + clame de fin

Rail de fixation pour toit en tôle bac acier.
Fournit avec clame de fin pour la fixation du panneau.

>> En savoir plus sur le rail de fixation pour toit en bac acier

Comment choisir un kit adapté à mes panneaux ?

Le kit de fixation convient à toutes toitures en ardoises. Grâce à ses options, il s'adapte à la disposition de vos panneaux.

Les fixations sont compatibles avec les panneaux de dimensions classiques (maximum 1m66 / 1m03).

1. Sélectionnez la quantité de panneaux en portrait ou paysage

Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait
> 2e kit pour la rangée 2 : 2 panneaux en paysages
> 3e kit pour la rangée 3 : 2 panneaux en paysages

2. Sélectionnez la clame adapté à votre panneau

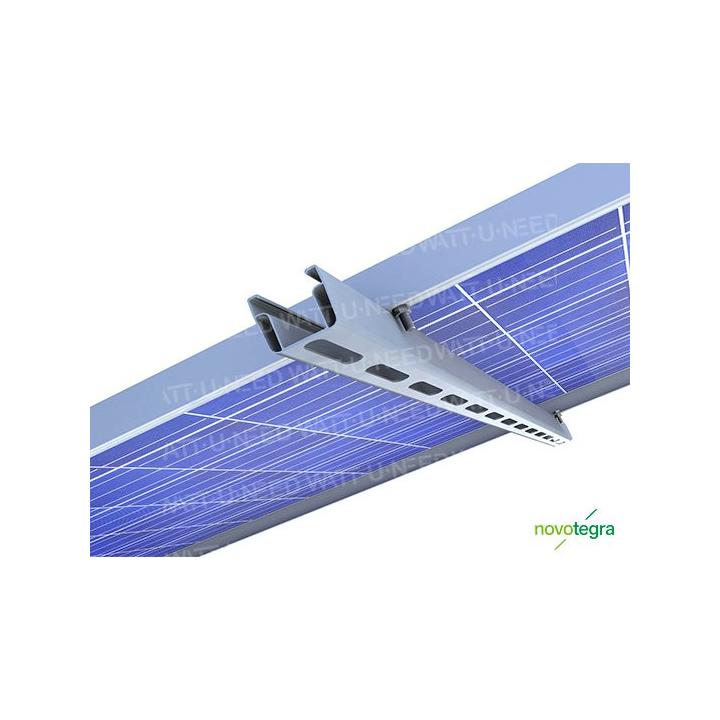

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.

Les hauteur de clames disponibles : 35 - 40 - 45 - 47 - 50 mm

Détail du matériel fourni en fonction de la quantité de panneau
