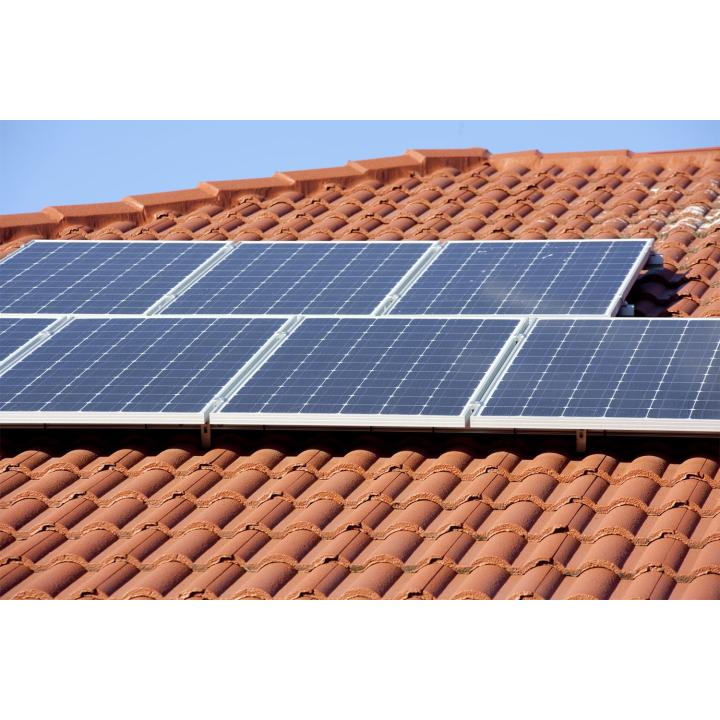

Este kit contiene el equipo necesario para conectar los paneles fotovoltaicos a los tejados de tejas. Simplemente seleccione en las opciones el número de paneles dispuestos en vertical o el número de paneles dispuestos paisaje en su techo >> el contenido del kit de fijación se adapta automáticamente.

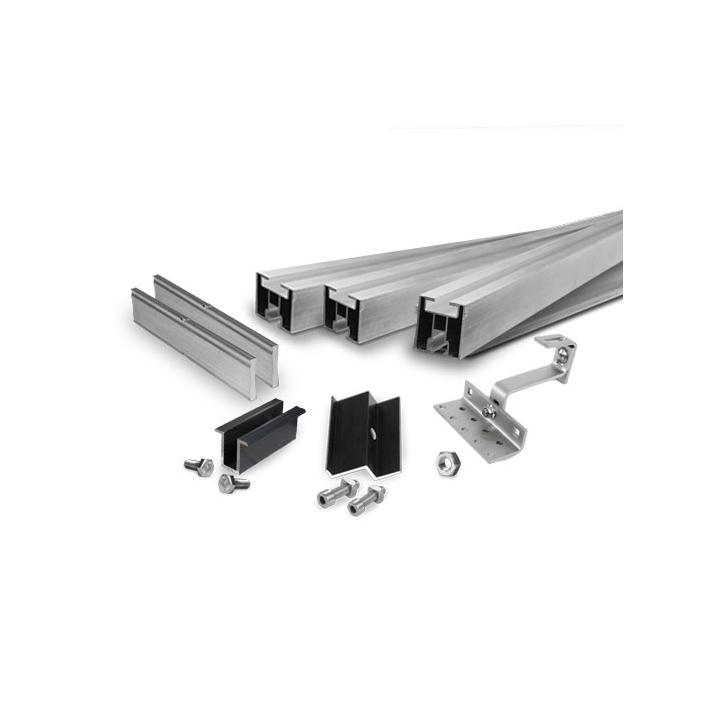

Contenido del kit de accesorios
Riel de aluminio de 35x40 mm
Riel de aluminio en el que se coloca el panel solar. Carril personalizado disponible bajo petición.

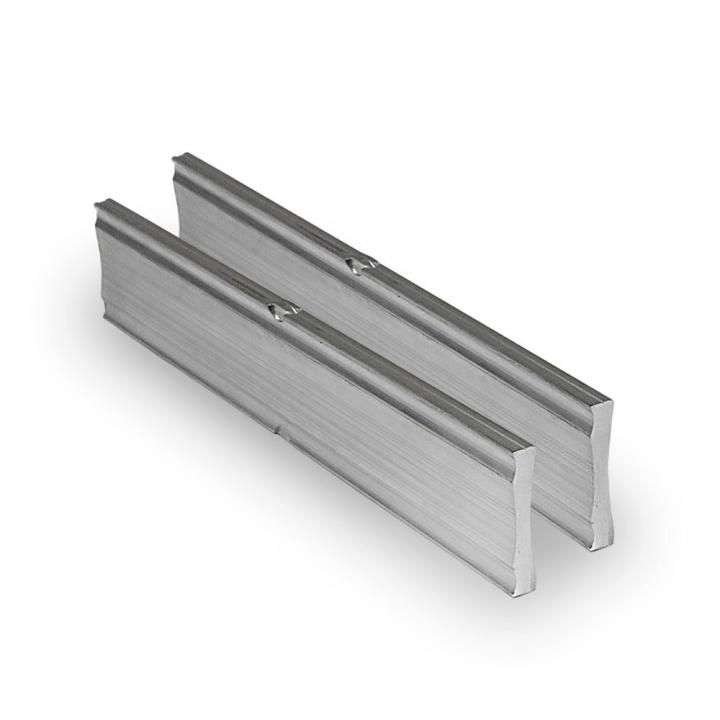

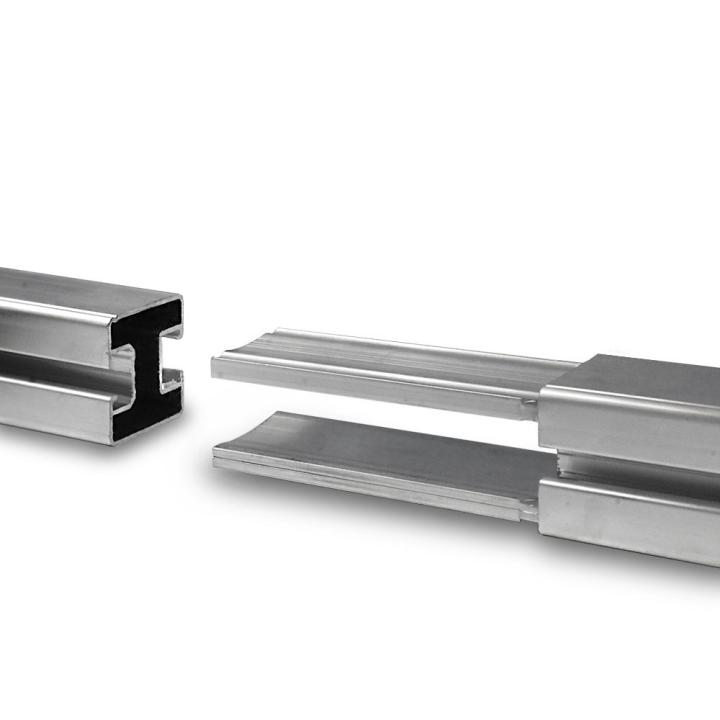

Estas 2 barras se utilizan para montar sólidamente 2 piezas de riel juntos sin tornillos o herramientas! Simplemente inserte las barras de unión en las dos piezas de riel que se van a montar.

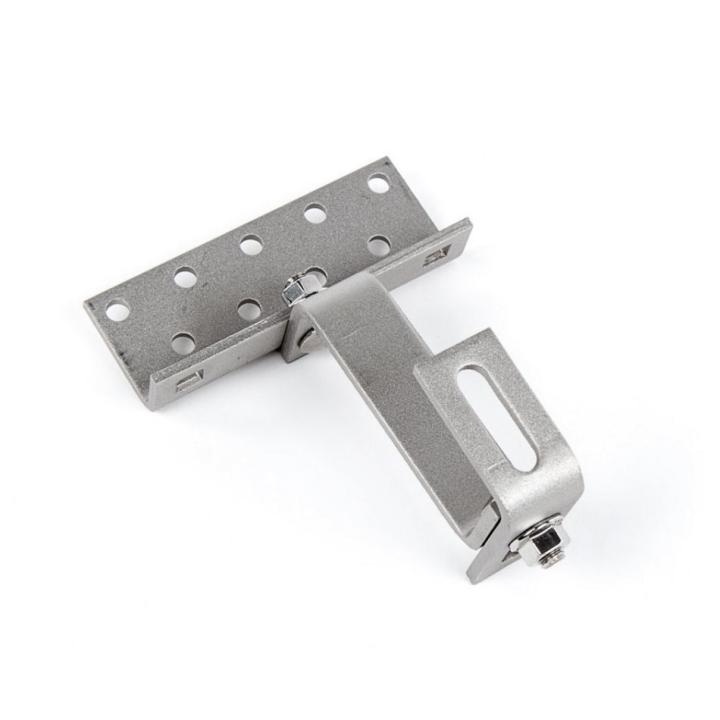

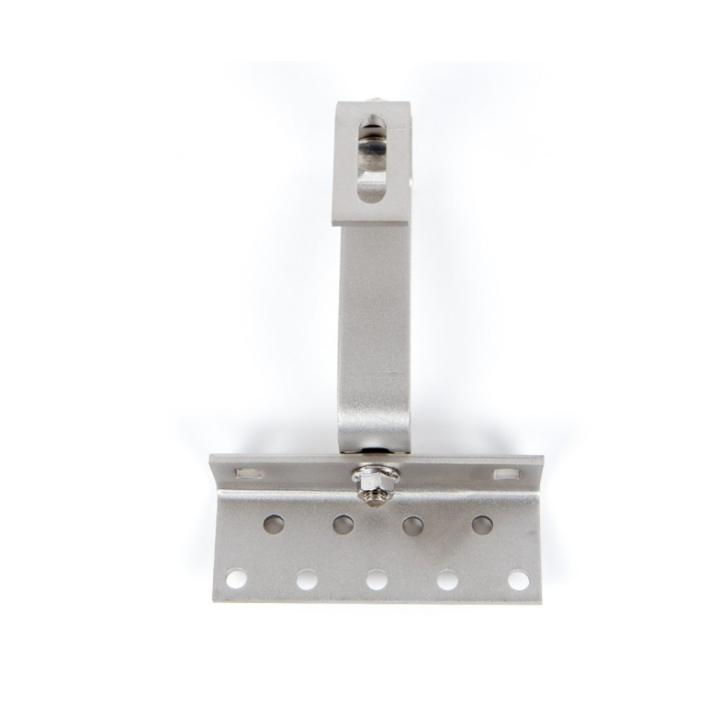

Configuración de gancho de doble ajuste para techo de tejas
Este gancho se fija al techo y se utiliza para asegurar el riel de aluminio utilizado como soporte para el panel solar. El doble ajuste del gancho permite adaptarse a todas las alturas del lattage y también puede recuperar cualquier onda del techo.

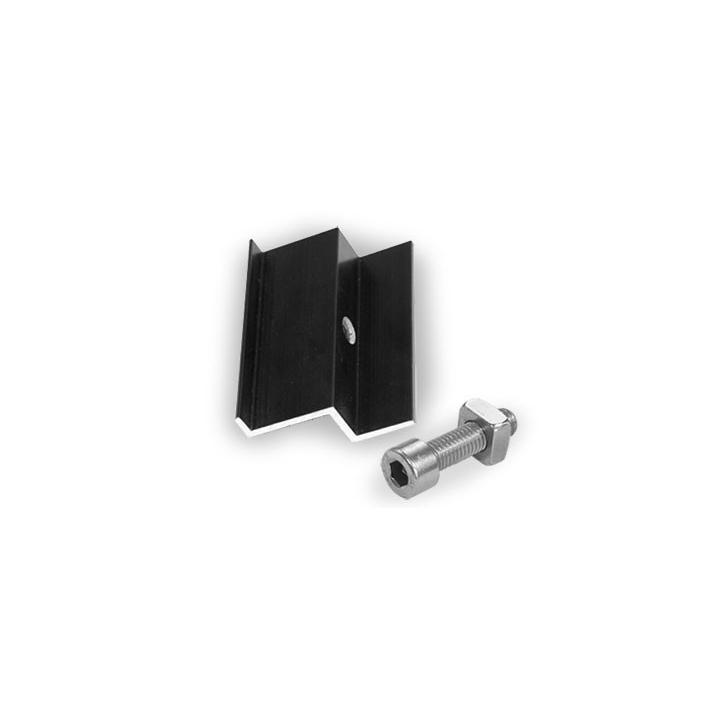

Clame por la fijación interior de paneles fotovoltaicos. Altura ajustable a la altura del marco del panel solar: 35 - 50mm. Correcciones en el riel de aluminio con perno y tuerca de acero inoxidable (suministrada).
opción Altura a elegir dependiendo de la altura del marco del panel.

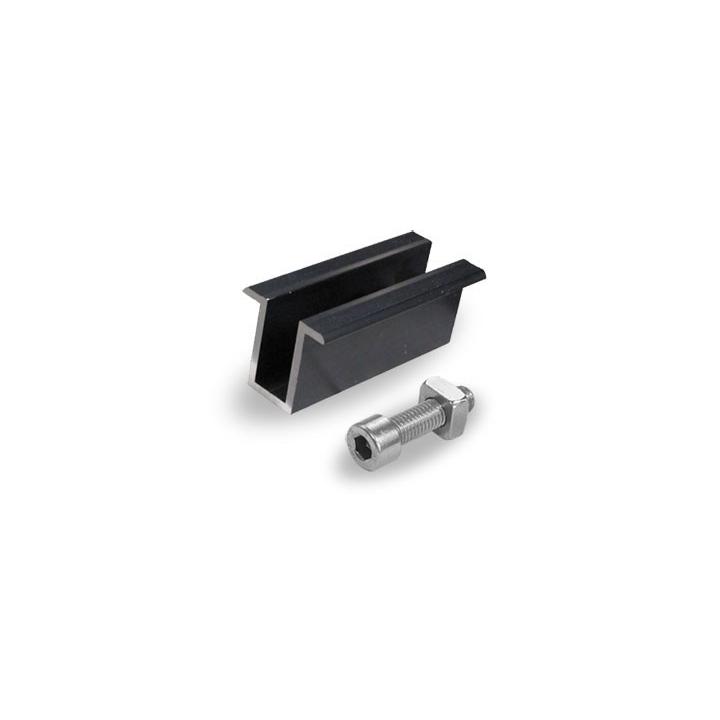

Clam por el accesorio exterior del panel. Alturas disponibles: 35mm - 40mm - 45mm - 47mm - 50mm. Esta almeja se fija en el riel de aluminio con perno y tuerca (suministrado)
El kit de sujeción es adecuado para todos los techos de tejas. Gracias a sus opciones, se adapta al diseño de sus paneles.
Los sujetadores son compatibles con paneles convencionales (aproximadamente 1m60 x 1m).
1. Seleccione la cantidad de paneles verticales o horizontales
Elija, por fila, la cantidad de paneles dispuestos en vertical o horizontal.
Como qué, la disposición opuesta requiere 3 veces el producto Kit de fijación: > 1er kit para la fila 1: 3 paneles verticales > 2º kit para la fila 2: 2 paneles horizontales > 3er kit para la fila 3: 2 paneles paisajísticos
2. Seleccione la almeja derecha para su panel
La almeja se utiliza para fijar el panel al riel de aluminio. Su altura debe corresponder al grosor del marco de su panel para que se acopla de forma segura al riel.
Las alturas de las almejas disponibles: 35 - 40 - 45 - 47 - 50 mm

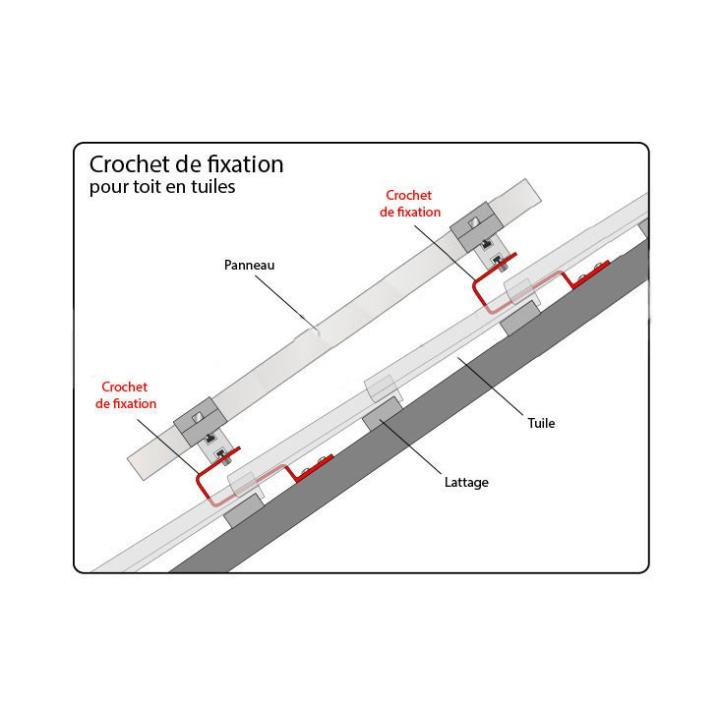

Esquema de instalación para ganchos de fijación de paneles solares
Detalle del material proporcionado sobre la base de la cantidad de panel
Paneles verticales
Número de paneles
Riel (m)
Detalle ferroviario
entronque
Ganchillo de doble ajuste
Almeja media
Fin de la almeja
1 panel
2
(2 x 1,04 m)
0
4
0
4
2 paneles
4
(2 x 2,10 m)
0
6
2
4
3 paneles
6
(2 x 2,10m y 2 x 1,04m)
2
8
4
4
4 paneles
8
(4 x 2,10 m)
2
10
6
4
5 paneles
10
(4 x 2,10m y 2 x 1,04m)
4
12
8
4
6 paneles
12
(6 x 2,10 m)
4
12
10
4
7 paneles
14
(6 x 2,10m y 2 x 1,04m)
6
14
12
4
8 paneles
16
(8 x 2,10 m)
6
16
14
4
9 paneles
18
(8 x 2,10m y 2 x 1,04m)
8
16
16
4
10 paneles
20
(10 x 2,10 m)
8
18
18
4
11 paneles
22
(10 x 2,10m y 2 x 1,04m)
10
18
20
4
12 paneles
24
(12 x 2,10 m)
10
20
22
4
13 paneles
26
(12 x 2,10m y 2 x 1,04m)
12
22
24
4
14 paneles
28
(14 x 2,10 m)
12
22
26
4
15 paneles
30
(14 x 2,10m y 2 x 1,04m)
14
24
28
4
16 paneles
32
(16 x 2,10 m)
14
26
30
4
17 paneles
34
(16 x 2,10m y 2 x 1,04m)
16
26
32
4
18 paneles
36
(18 x 2,10 m)
16
28
34
4
19 paneles
38
(18 x 2,10m y 2 x 1,04m)
18
30
36
4
20 paneles
40
(20 x 2,10 m)
18
32
38
4
Paneles paisajísticos
Número de paneles
Riel (m)
Detalle ferroviario
entronque
Ganchillo de doble ajuste
Almeja media
Fin de la almeja
1 panel
3,4
(2 x 1,80 m)
0
4
0
4
2 paneles
6,8
(4 x 1,80 m)
2
6
2
4
3 paneles
10,2
(4 x 1,80m y 2 x 1,60m)
4
8
4
4
4 paneles
13,6
(6 x 1,80m y 2 x 1,60m)
6
10
6
4
5 paneles
17
(8 x 1,80m y 2 x 1,60m)
8
12
8
4
6 paneles
20,4
(10 x 1,80m y 2 x 1,60m)
10
14
10
4
7 paneles
23,8
(10 x 1,80m y 4 x 1,60m)
12
16
12
4
8 paneles
27,2
(12 x 1,80m y 2 x 1,60m)
14
18
14
4
9 paneles
30,6
(14 x 1,80m y 4 x 1,60m)
16
20
16
4
10 paneles
34
(16 x 1,80m y 4 x 1,60m)
18
22
18
4
11 paneles
37,4
(18 x 1,80m y 4 x 1,60m)
20
24
20
4
12 paneles
40,8
(20 x 1,80m y 4 x 1,60m)
22
26
22
4
13 paneles
44,2
(22 x 1,80m y 4 x 1,60m)
24
28
24
4
14 paneles
47,6
(24 x 1,80m y 4 x 1,60m)
26
30
26
4
15 paneles
51
(26 x 1,80m y 4 x 1,60m)
28
32
28
4
16 paneles
54,4
(28 x 1,80m y 4 x 1,60m)
30
34
30
4
17 paneles
57,8
(30 x 1,80m y 4 x 1,60m)
32
36
32
4
18 paneles
61,2
(32 x 1,80m y 4 x 1,60m)
34
38
34
4
19 paneles
64,6
(34 x 1,80m y 4 x 1,60m)
36
40
36
4
20 paneles
68
(36 x 1,80m y 4 x 1,60m)
38
42
38
4
Los detalles de los rieles se dan como indicación y dependen del tamaño de los paneles (que varía las longitudes de los rieles).
