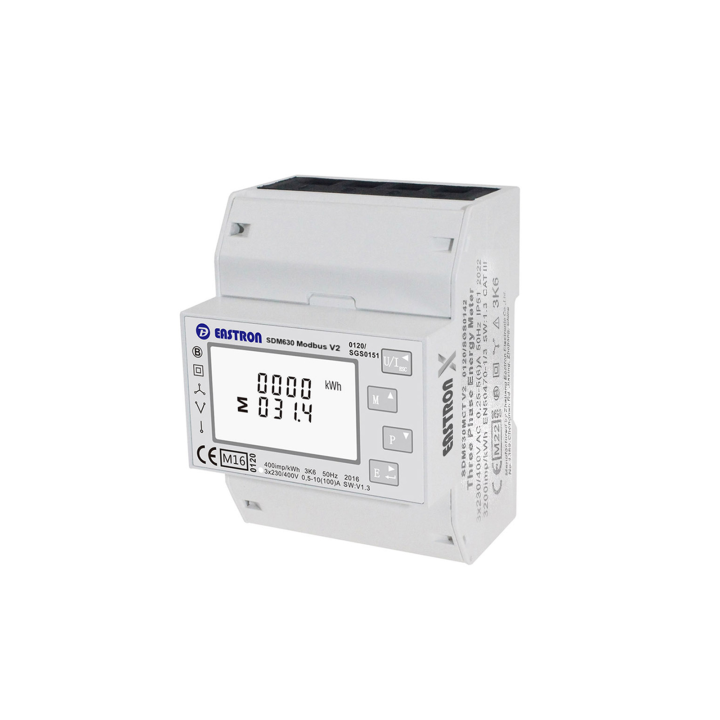

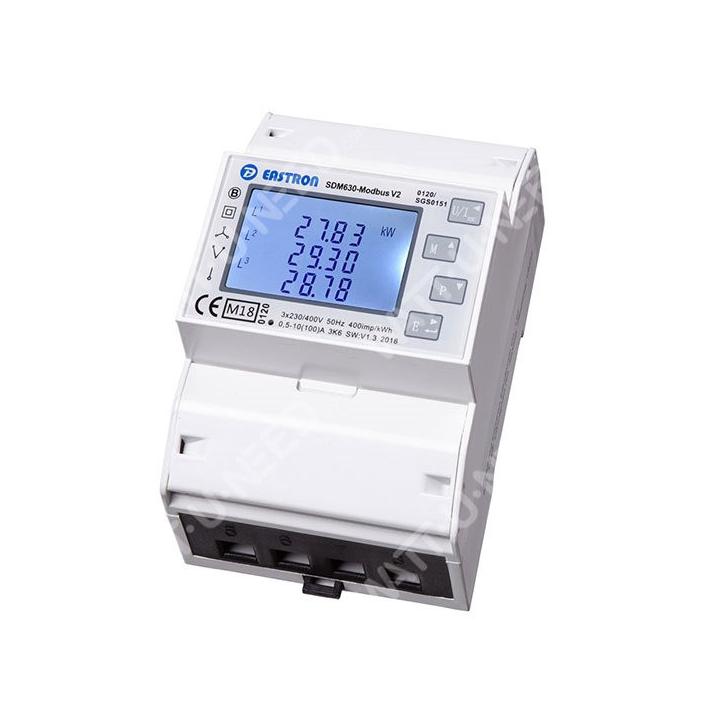

Medidor de energía Eastron Modbus monofásico y trifásico

Contador inteligente para sistemas eléctricos monofásicos y trifásicos

La unidad mide y muestra las características de las fuentes de alimentación monofásicas de dos hilos (1p2w), trifásicas de tres hilos (3p3w) y trifásicas de cuatro hilos (3p4w), incluidas tensiones, frecuencias, corrientes, potencia, energía activa y reactiva, importada o exportada. La energía se mide en kWh, kVArh. La corriente máxima de demanda puede medirse en periodos predefinidos de hasta 60 minutos. Para medir la energía, el aparato necesita entradas de tensión y corriente, además de la fuente de alimentación necesaria para alimentar el producto.

SDM630Modbus admite una conexión directa de 100 A como máximo, lo que ahorra costes y evita los problemas de conexión de TC externos, lo que proporciona al dispositivo un funcionamiento sencillo y económico. Las interfaces integradas proporcionan salidas de impulsos y RS485 Modbus RTU.

Características

- Mide kWh Kvarh, KW, Kvar, KVA, P, F, PF, Hz, dmd, V, A, etc.
- Medida bidireccional IMP y EXP£
- Dos salidas de impulsos
- Montaje en carril DIN de 35 mm
- Conexión directa de 100 A
- Precisión superior a la clase 1 / B

La unidad puede medir y mostrar :

- Tensión de red y THD% (distorsión armónica total) de todas las fases
- Frecuencia de línea
- Corriente, demanda de corriente y THD% de corriente de todas las fases
- Potencia, demanda de potencia máxima y factor de potencia
- Energía activa importada y exportada

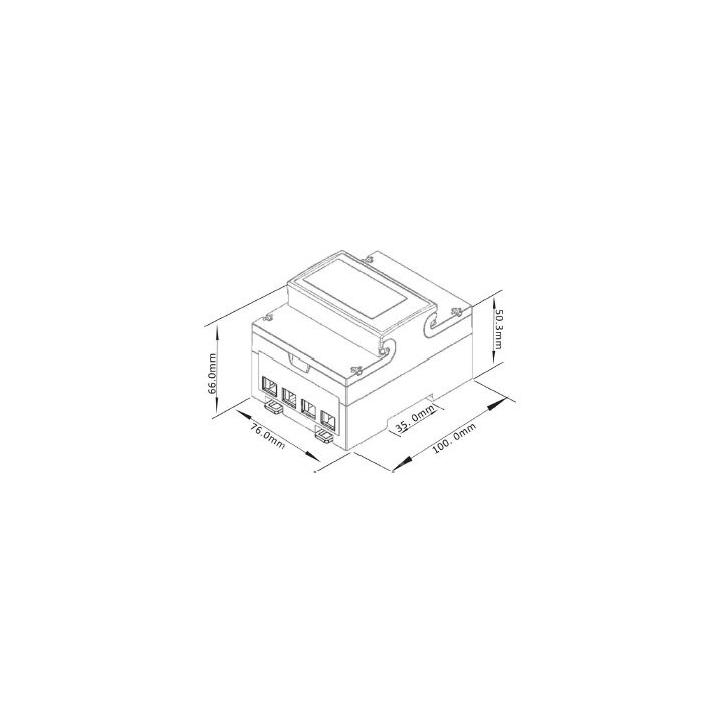

Dimensiones

Peso (kg) 0,4
Longitud (mm) 100
Anchura (mm) 76
Altura (mm) 66

Diagrama de conexión

Trifásico de tres y cuatro hilos

Monofásico bifilar
