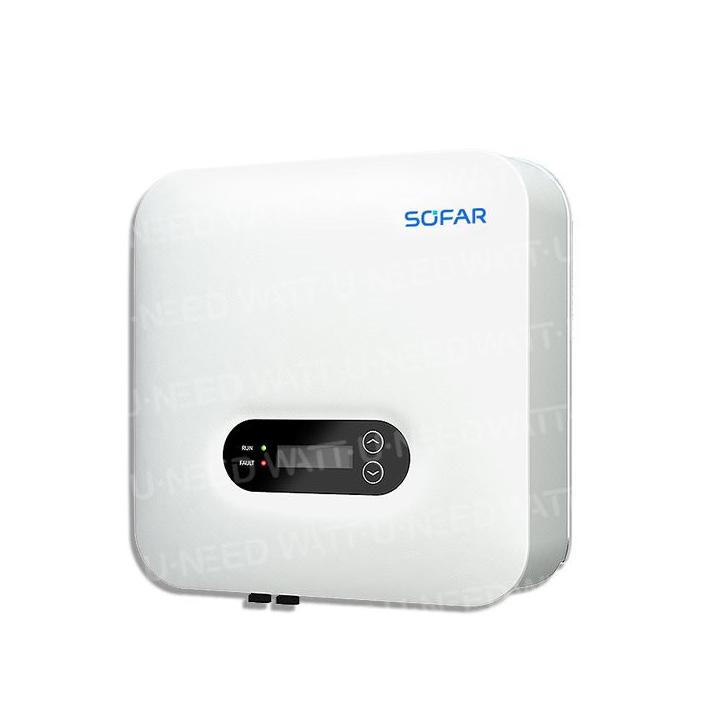

El inversor de red SOFAR SOLAR SOFAR-3.6KTLM-G3 está diseñado para instalaciones fotovoltaicas residenciales monofásicas, especialmente cuando el tejado tiene varias orientaciones o sombreado, con el fin de optimizar la producción gracias a sus 2 seguidores MPPT y al barrido de la curva I-V.
El Sofar Solar 3.6KTLM-G3 es un inversor monofásico de 3680 W perteneciente a la gama KTLM-G3, una plataforma independiente y técnicamente superior a la gama TL-G3. Mientras que los modelos 1100 a 3300TL-G3 son inversores de 1 MPPT para tejados sencillos, el 3.6KTLM-G3 integra 2 MPPT independientes, un rendimiento máximo del 98,2 % (el más alto del catálogo de Sofar disponible en Wattuneed), un barrido de la curva I-V para la optimización anti-sombra y una capacidad de funcionamiento de hasta 4000 m de altitud. Se entrega con su llave Wi-Fi de serie, cubierto por una garantía de 10 años, y es la solución ideal para tejados residenciales con orientaciones múltiples, tejados parcialmente sombreados o emplazamientos en altitud.
El 3.6KTLM-G3 integra 2 seguidores MPPT independientes, cada uno de los cuales admite 1 string y una corriente de entrada máxima de 15 A (corriente de cortocircuito admitida de 22,5 A por MPPT). El rango MPPT se extiende de 80 a 550 Vcc, con una tensión de entrada máxima de 600 Vcc y una tensión nominal de 380 Vcc. El rango de potencia máxima MPPT es de 200 a 500 Vcc. La tensión de arranque es de 90 Vcc. La potencia máxima de CC por MPPT es de 3500 W, para una potencia fotovoltaica total máxima recomendada de 5400 Wp. Los 2 MPPT independientes permiten conectar dos cadenas de paneles con orientaciones, inclinaciones o número de módulos diferentes, sin que el bajo rendimiento de una cadena afecte a la otra. Es la solución ideal para tejados en L, tejados a dos aguas con inclinaciones diferentes (este/oeste) o instalaciones en las que solo un lado está parcialmente sombreado.
El 3.6KTLM-G3 alcanza un rendimiento máximo del 98,2 % y un rendimiento europeo ponderado del 97,3 %, los valores más altos de todos los inversores de red de Sofar Solar disponibles en Wattuneed. A modo de comparación, los modelos 3000TL-G3 y 3300TL-G3 alcanzan un 97,7 % máx. y un 97,2 % europeo, y los modelos 1100–2700TL-G3 se limitan a un 97,5 % máx. En una instalación que produce 3500 kWh/año, la diferencia de rendimiento entre el 97,2 % y el 97,3 % europeo representa unos 3,5 kWh adicionales al año —ciertamente modesta, pero reveladora de la superioridad tecnológica de la plataforma KTLM-G3.
El 3.6KTLM-G3 integra una función de barrido de la curva I-V (corriente-tensión), una capacidad de la que carecen los modelos TL-G3 de 1 MPPT. Este barrido consiste en escanear periódicamente toda la curva característica de cada string para identificar el punto de potencia máxima global, incluso en presencia de sombreado parcial que crea varios máximos locales en la curva. Este análisis permite al algoritmo MPPT reposicionarse en el verdadero máximo global y evitar quedarse bloqueado en un máximo local subóptimo. En combinación con los 2 MPPT independientes, este barrido I-V convierte al 3.6KTLM-G3 en la solución más robusta de la gama Sofar para tejados con sombreado variable.
El 3.6KTLM-G3 está certificado para funcionar hasta 4 000 m de altitud, es decir, el doble del límite de 2 000 m de los modelos TL-G3 de la gama. Esta capacidad excepcional es especialmente importante para instalaciones en zonas montañosas (Alpes, Ardenas profundas, Pirineos, Atlas marroquí), donde el aire enrarecido reduce la capacidad de disipación térmica y puede provocar la degradación o el fallo de los inversores no certificados para estas altitudes. El 3.6KTLM-G3 mantiene su rendimiento nominal hasta los 4 000 m de altitud, lo que lo convierte en la opción de referencia para cualquier instalación en altitud en Europa y en los países mediterráneos.
El 3.6KTLM-G3 ofrece un rango de potencia activa regulable del 0 al 100 % de la potencia nominal. Esta funcionalidad permite al gestor de la red o al instalador limitar con precisión la potencia inyectada en la red, desde una inyección nula (modo de exportación cero total) hasta la potencia máxima. Esta capacidad de regulación precisa resulta especialmente útil para instalaciones sujetas a restricciones de conexión específicas o para la integración en sistemas de gestión de energía (EMS) que controlan dinámicamente la potencia inyectada en función de las tarifas o las necesidades de la red local.
El 3.6KTLM-G3 se suministra con su llave Wi-Fi de serie, lo que permite una conexión inmediata al portal de monitorización SolarMan (aplicación para iOS y Android, interfaz web) desde el momento de la puesta en servicio. El portal ofrece acceso en tiempo real a la producción instantánea, las curvas diarias, los totales mensuales y anuales y las alertas en caso de anomalías. La configuración se realiza desde la aplicación móvil o directamente a través de la pantalla LCD integrada, accesible vía Bluetooth.
El 3.6KTLM-G3 incorpora Bluetooth de serie, lo que permite una conexión directa desde un smartphone sin necesidad de red Wi-Fi. Desde la aplicación SofarSolar, el instalador puede configurar los parámetros del inversor, consultar los datos de producción en tiempo real y leer las alertas, lo que resulta ideal durante la puesta en marcha o para realizar diagnósticos rápidos in situ. La pantalla LCD integrada muestra la información de producción y los estados de funcionamiento.
El firmware del 3.6KTLM-G3 se puede actualizar localmente a través de USB o de forma remota vía Wi-Fi/GPRS desde el portal SolarMan, sin necesidad de desplazarse al lugar de instalación, lo cual resulta muy valioso para los instaladores que gestionan un parque de instalaciones en múltiples emplazamientos.
El 3.6KTLM-G3 integra las mismas funciones avanzadas de gestión de red que la gama TL-G3:
El 3.6KTLM-G3 se refrigera exclusivamente por convección natural, sin ventilador. El nivel sonoro es inferior a 25 dB. La carcasa de aluminio anodizado (349 × 344 × 164 mm, 9,2 kg) es más grande que la de los modelos TL-G3 (321 × 260 × 131,5 mm), lo que refleja la arquitectura de 2 MPPT y la mayor potencia. La protección IP65 garantiza su instalación en interiores o exteriores en entornos húmedos y polvorientos. La resistencia a la humedad de 0 a 100 % HR y el rango de temperatura de -30 °C a +60 °C completan la robustez del dispositivo.
El Sofar Solar 3.6KTLM-G3 cuenta con la certificación C10/11, lo que garantiza el cumplimiento de los requisitos de los gestores de red en Bélgica. Con 3680 W de potencia nominal, se mantiene por debajo del límite de Synergrid de 5000 VA monofásico. También cuenta con las certificaciones VDE-AR-N 4105, G98/G99, EN 50549, CEI 0-21 y RD1699.
| Parámetro | Valor |
|---|---|
| Potencia nominal CA | 3680 W / 3680 VA |
| Potencia fotovoltaica máxima recomendada | 5 400 Wp |
| Número de MPPT | 2 (1 string por MPPT) |
| Potencia máxima de CC por MPPT | 3 500 W |
| Rango MPPT | 80 – 550 V CC |
| Potencia máxima MPPT | 200 – 500 Vcc |
| Tensión fotovoltaica nominal / máxima | 380 Vcc / 600 Vcc |
| Tensión de arranque | 90 V CC |
| Corriente de entrada máx. / MPPT | 15 A / 15 A |
| Corriente de cortocircuito máx. / MPPT | 22,5 A / 22,5 A |
| Conectores CC | Tipo MC4 (1 por MPPT) |
| Salida CA | 230 V CA monofásica (L / N / PE) |
| Potencia máxima CA | 3680 VA |
| Rango de tensión de red | 180 – 276 V CA |
| Corriente de salida máxima | 16 A |
| Potencia activa regulable | 0 – 100 % |
| Factor de potencia | 1 por defecto (±0,8 ajustable) |
| Frecuencia nominal / rango | 50 Hz (45–55 Hz) / 60 Hz (55–65 Hz) |
| Rendimiento máximo | 98,2 % |
| Rendimiento ponderado europeo | 97,3 % |
| THDi | < 3 % |
| Escaneo de la curva I-V | Sí — anti-sombreado integrado |
| Refrigeración | Convección natural (sin ventilador) |
| Nivel de ruido | < 25 dB |
| Consumo nocturno | < 1 W |
| Humedad | 0 a 100 % HR |
| Comunicación | RS485, Wi-Fi (llave incluida), Bluetooth — Ethernet opcional |
| Pantalla | LCD + aplicación a través de Bluetooth |
| Pararrayos de CC | Varistor de tipo III integrado |
| Interruptor de CC | Opcional |
| Topología | Sin transformador |
| Protección | IP65 |
| Temperatura de funcionamiento | -30 °C a +60 °C |
| Altitud máxima | 4000 m |
| Dimensiones (Al × An × Pr) | 349 × 344 × 164 mm |
| Peso | 9,2 kg |
| Normas de red | C10/11, VDE-AR-N 4105, G98/G99, EN 50549, IEC 0-21, RD1699 |
| Normas de seguridad | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683 |
| Garantía | 10 años |
